Спосіб визначення критичного індексу параметра порядку фазового переходу у твердих тілах
Формула / Реферат
Спосіб визначення критичного індексу параметра порядку фазового переходу у твердих тілах, який включає температурні ізоабсорбційні дослідження краю оптичного поглинання твердих тіл, який відрізняється тим, що із експериментально отриманої температурної залежності ширини псевдозабороненої зони
спочатку розраховують приріст
у низькотемпературній фазі відносно високотемпературної фази як
,
де
- значення ширини псевдозабороненої зони у низькотемпературній фазі, а значення ширини псевдозабороненої зони у високотемпературній фазі
отримують екстраполяцією експериментальної залежності для високотемпературної фази у низькотемпературну за допомогою формули
,
де
- безрозмірна константа взаємодії,
- температура Ейнштейна,
- стала Больцмана,
- значення ширини псевдозабороненої зони при Т=0 К, Т - температура, після чого представляють
у вигляді розкладу в ряд по парних ступенях параметра порядку як
, при цьому обмежуються першим членом розкладу, отримують співвідношення
і будують залежність
, по якій визначають з тангенса кута нахилу ступеневий показник, а відповідно і значення критичного індексу
.
Текст

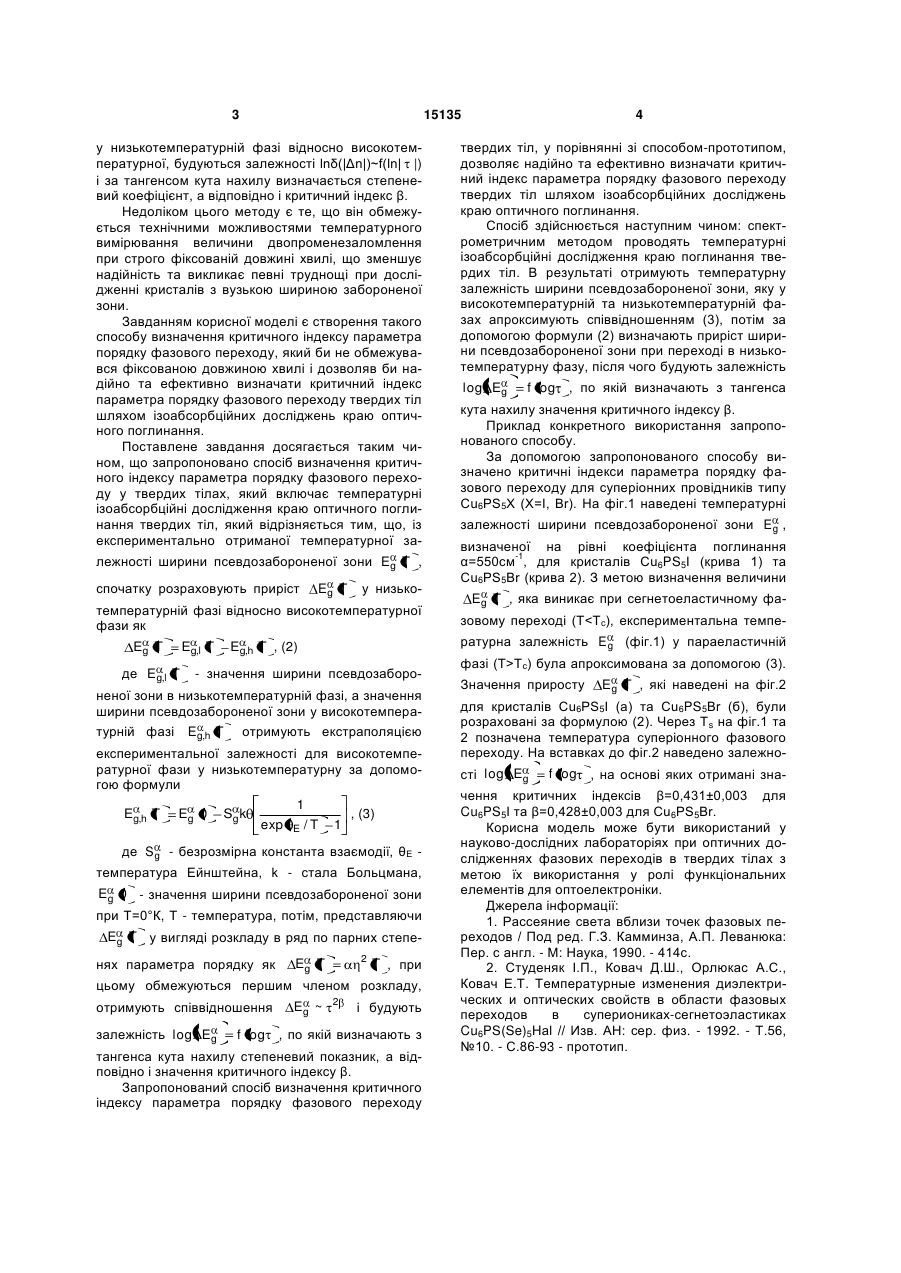

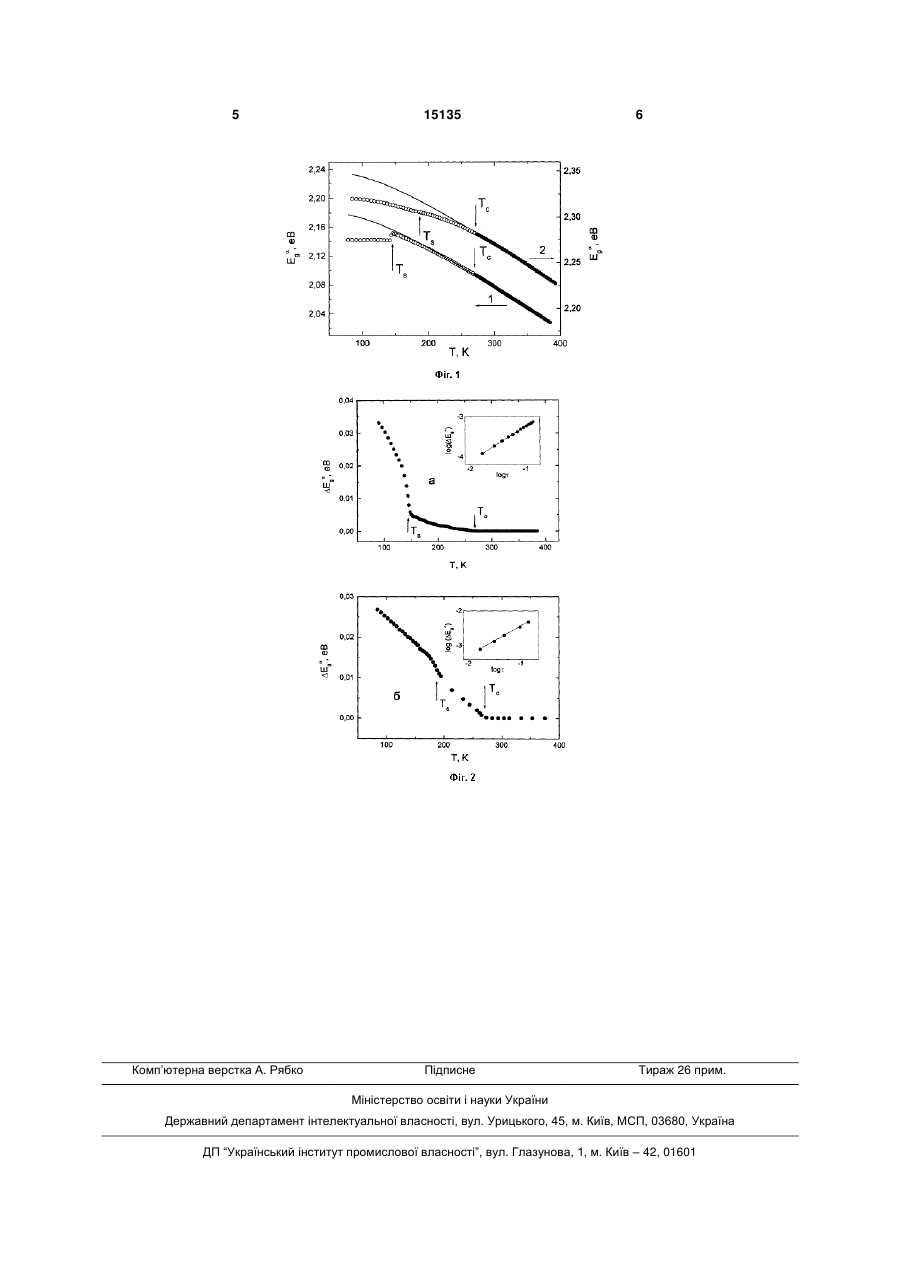

Спосіб визначення критичного індексу параметра порядку фазового переходу у твердих тілах, який включає температурні ізоабсорбційні дослідження краю оптичного поглинання твердих тіл, який відрізняється тим, що із експериментально отриманої температурної залежності ширини псе периментальної залежності для високотемпературної фази у низькотемпературну за допомогою формули 1 , Eg,h T Eg 0 Sg k exp E / T 1 вдозабороненої зони Eg T ступенях параметра порядку як відносно високотемпературної фази як Eg,h T , - значення ширини псевдозабороненої зони у низькотемпературній фазі, а значення ширини псевдозабороненої зони у високотемперату ляють E* T у вигляді розкладу в ряд по парних g Eg T 2 T , при цьому обмежуються першим членом розкладу, отримують співвідношення залежність log Eg f log Eg ~ 2 і будують , по якій визначають з тангенса кута нахилу ступеневий показник, а відповідно і значення критичного індексу . отримують екстраполяцією екс Корисна модель відноситься до області фізики твердого тіла, зокрема до способів дослідження фазових переходів в твердих тілах, і може бути використаний як ефективний та надійний спосіб визначення критичного індексу параметра порядку фазового переходу шляхом ізоабсорбційних досліджень краю оптичного поглинання твердих тіл. Відомо, що для опису фазових переходів вводиться параметр порядку η, рівний нулеві при температурах Т, вищих за температуру фазового переходу Тс (Т>Тс) та відмінний від нуля при Т
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for determining the criticality of the order of phase change in a solid body
Автори англійськоюStudeniak Ihor Petrovych
Назва патенту російськоюСпособ определения критичности порядка фазового перехода в твердом теле
Автори російськоюСтуденяк Игорь Петрович
МПК / Мітки
МПК: G01K 7/00
Мітки: переходу, спосіб, параметра, визначення, фазового, порядку, тілах, індексу, критичного, твердих
Код посилання
<a href="https://ua.patents.su/3-15135-sposib-viznachennya-kritichnogo-indeksu-parametra-poryadku-fazovogo-perekhodu-u-tverdikh-tilakh.html" target="_blank" rel="follow" title="База патентів України">Спосіб визначення критичного індексу параметра порядку фазового переходу у твердих тілах</a>
Спосіб визначення температурної залежності параметра порядку фазового переходу у твердих тілах
Номер патенту: 13684
Опубліковано: 17.04.2006
Автор: Студеняк Ігор Петрович
МПК: G01N 25/02, G01N 3/40
Мітки: спосіб, параметра, температурної, залежності, фазового, переходу, визначення, тілах, твердих, порядку
Формула / Реферат:
Спосіб визначення температурної залежності параметра порядку фазового переходу у твердих тілах, який включає визначення параметра порядку шляхом температурних ізоабсорбційних досліджень краю оптичного поглинання, який відрізняється тим, що із експериментально отриманої температурної залежності ширини оптичної псевдощілини
Спосіб визначення рухливості неосновних носіїв заряду в твердих тілах і відношення питомих провідностей неосновних і основних носіїв заряду
Номер патенту: 53110
Опубліковано: 15.01.2003
Автор: Угрин Юрій Орестович
МПК: H01L 21/66
Мітки: провідностей, твердих, носіїв, питомих, основних, визначення, спосіб, тілах, рухливості, відношення, неосновних, заряду
Формула / Реферат:
Спосіб визначення рухливості неосновних носіїв заряду в твердих тілах і відношення питомих провідностей неосновних і основних носіїв заряду, що включає внесення зразка твердого тіла в магнітне поле перпендикулярно прикладеній напрузі, вимірювання питомого опору при виключеному магнітному полі, який відрізняється тим, що вимірюють точку перегину поперечного магнітоопору і величину магнітоопору в цій точці, а рухливість неосновних носіїв...
Спосіб визначення розподілу густини критичного струму у надпровідниках
Номер патенту: 58735
Опубліковано: 15.08.2003
Автори: Плющай Олександр Іванович, Немошкаленко Володимир Володимирович, Кордюк Олександр Анатолійович
МПК: G01R 33/035
Мітки: розподілу, визначення, критичного, струму, надпровідниках, густини, спосіб
Формула / Реферат:
Спосіб визначення розподілу густини критичного струму у надпровідниках, який полягає у тому, що індукують змінним магнітним полем струм у надпровіднику за рахунок зміни взаємного розташування надпровідника та постійного магніту, магнітний момент якого зорієнтовано вздовж лінії переміщення, визначають максимальне значення паралельної до поверхні надпровідника компоненти магнітного поля постійного магніту та реєструють силу взаємодії...
Спосіб визначення кількісного індексу скривлення хребта за слободським
Номер патенту: 66815
Опубліковано: 15.06.2004
Автор: Слободськой Ростислав Борисович
МПК: A61B 5/107
Мітки: визначення, індексу, слободським, кількісного, спосіб, скривлення, хребта
Формула / Реферат:
Спосіб визначення кількісного індексу скривлення хребта, в якому виконують лінійні вимірювання відстаней між опорними точками для одержання числових значень, що характеризують взаємне розміщення опорних точок опорно-рухового апарату (ОРА), після чого будують триангуляційну схему ОРА і порівнюють одержані значення з відповідними значеннями, що характеризують триангуляційну модель ОРА у нормі, який відрізняється тим, що на центральній лінії...
Спосіб визначення індексу деформабельності еритроцитів за м.ю.коломойцем-в.м.ходоровським
Номер патенту: 12556
Опубліковано: 15.02.2006
Автори: Ходоровський Володимир Михайлович, Коломоєць Михайло Юрійович
МПК: G01N 1/30, G01N 33/48
Мітки: спосіб, визначення, еритроцитів, м.ю.коломойцем-в.м.ходоровським, деформабельності, індексу
Формула / Реферат:
Спосіб визначення індексу деформабельності еритроцитів шляхом оцінки розтікання суспензії еритроцитів та контрольного розчину на фільтрувальному папері, який відрізняється тим, що як контрольний розчин використовують 0,5% розчин еозину, оцінку розтікання проводять за визначенням площі плями, а визначення індексу деформабельності проводять за оцінкою співвідношення площі плями суспензії відмитих еритроцитів та площі розчину еозину.
