Спосіб утилізації шахтної метаноповітряної суміші
Номер патенту: 15190
Опубліковано: 15.06.2006
Автори: Звягільський Юхим Леонідович, Булат Анатолій Федорович, Шевченко Віталій Віталійович, Грязнов Валентин Степанович, Лукінов В'ячеслав Володимирович, Єфремов Ігор Олексійович, Бокій Борис Всеволодович, Хребет Володимир Григорович
Формула / Реферат
Спосіб утилізації шахтної метаноповітряної суміші, що включає всмоктування метаноповітряної суміші і розділення її на потоки з різною концентрацією метану, роздільне направлення потоків, один з яких висококонцентрований, в камеру згоряння газового двигуна, перетворення енергії газів в електричну енергію, направлення електричної енергії споживачу, який відрізняється тим, що один з потоків метаноповітряної суміші високої концентрації витягують з свердловин, велику частину суміші направляють на газонаповнювальні компресорні станції, а іншу – на газопереробний завод для сумісної переробки з однією частиною метаноповітряної суміші потоку, одержаного від дегазації, після чого основну частину збагаченої метаноповітряної суміші направляють в магістральний трубопровід, а решту частини направляють для запуску двигуна, причому іншу частину метаноповітряної суміші потоку, одержаного від дегазації, безпосередньо направляють в камеру згоряння двигуна.
Текст

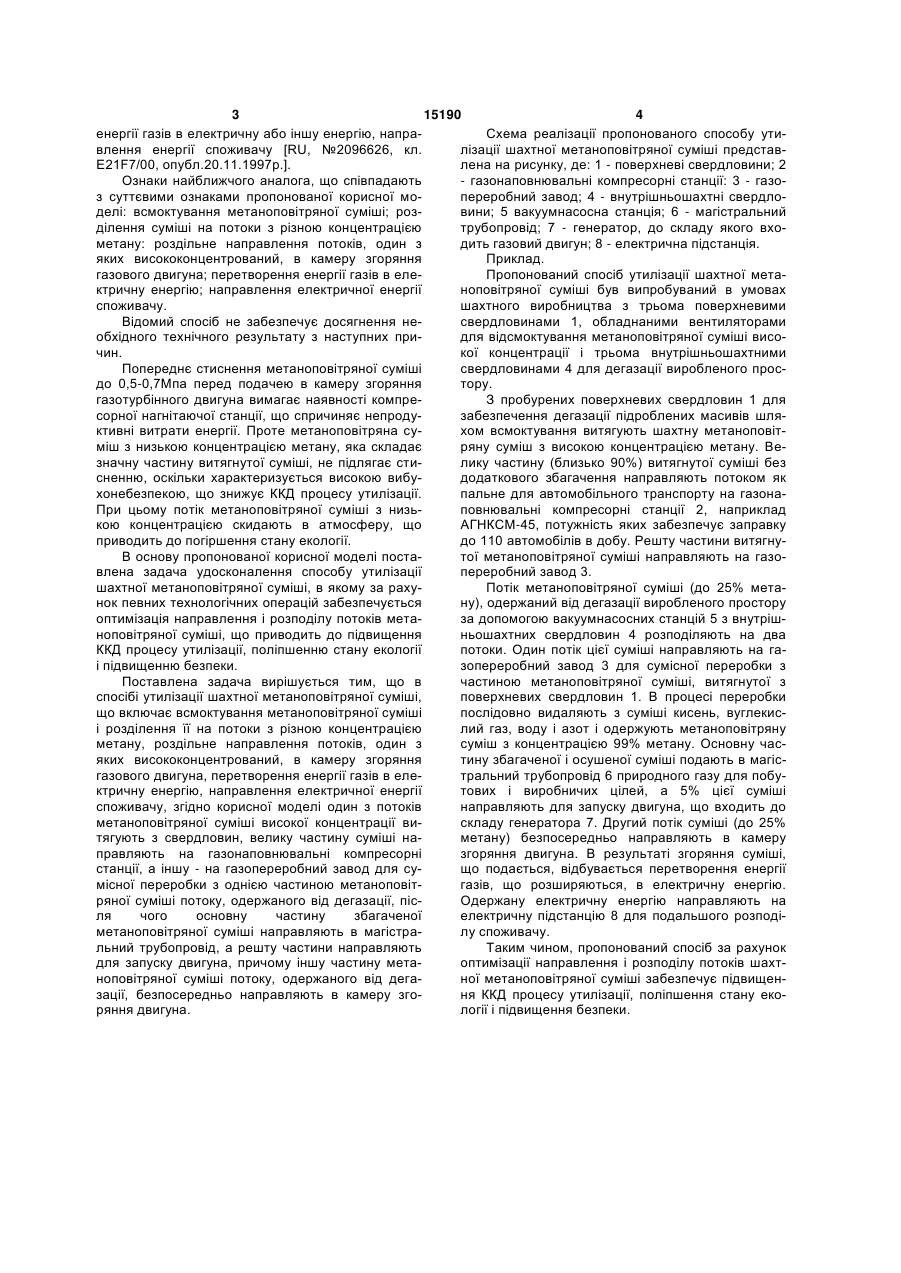

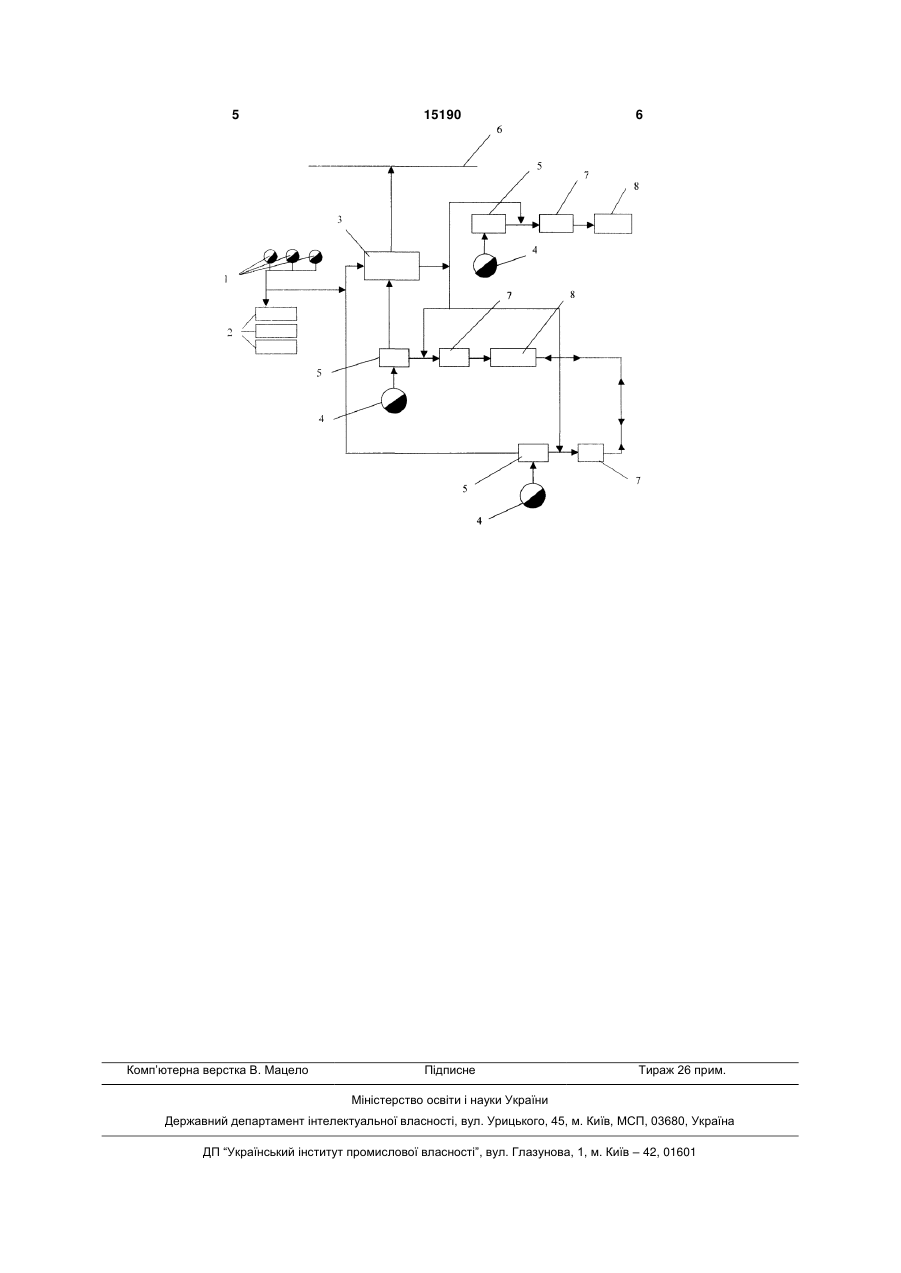

Спосіб утилізації шахтної метаноповітряної суміші, що включає всмоктування метаноповітряної суміші і розділення її на потоки з різною концентрацією метану, роздільне направлення потоків, один з яких висококонцентрований, в камеру зго 3 15190 4 енергії газів в електричну або іншу енергію, напраСхема реалізації пропонованого способу утивлення енергії споживачу [RU, №2096626, кл. лізації шахтної метаноповітряної суміші представЕ21F7/00, опубл.20.11.1997р.]. лена на рисунку, де: 1 - поверхневі свердловини; 2 Ознаки найближчого аналога, що співпадають - газонаповнювальні компресорні станції: 3 - газоз суттєвими ознаками пропонованої корисної мопереробний завод; 4 - внутрішньошахтні свердлоделі: всмоктування метаноповітряної суміші; розвини; 5 вакуумнасосна станція; 6 - магістральний ділення суміші на потоки з різною концентрацією трубопровід; 7 - генератор, до складу якого вхометану: роздільне направлення потоків, один з дить газовий двигун; 8 - електрична підстанція. яких висококонцентрований, в камеру згоряння Приклад. газового двигуна; перетворення енергії газів в елеПропонований спосіб утилізації шахтної метактричну енергію; направлення електричної енергії ноповітряної суміші був випробуваний в умовах споживачу. шахтного виробництва з трьома поверхневими Відомий спосіб не забезпечує досягнення несвердловинами 1, обладнаними вентиляторами обхідного технічного результату з наступних придля відсмоктування метаноповітряної суміші височин. кої концентрації і трьома внутрішньошахтними Попереднє стиснення метаноповітряної суміші свердловинами 4 для дегазації виробленого просдо 0,5-0,7Мпа перед подачею в камеру згоряння тору. газотурбінного двигуна вимагає наявності компреЗ пробурених поверхневих свердловин 1 для сорної нагнітаючої станції, що спричиняє непродузабезпечення дегазації підроблених масивів шляктивні витрати енергії. Проте метаноповітряна сухом всмоктування витягують шахтну метаноповітміш з низькою концентрацією метану, яка складає ряну суміш з високою концентрацією метану. Везначну частину витягнутої суміші, не підлягає стилику частину (близько 90%) витягнутої суміші без сненню, оскільки характеризується високою вибудодаткового збагачення направляють потоком як хонебезпекою, що знижує ККД процесу утилізації. пальне для автомобільного транспорту на газонаПри цьому потік метаноповітряної суміші з низьповнювальні компресорні станції 2, наприклад кою концентрацією скидають в атмосферу, що АГНКСМ-45, потужність яких забезпечує заправку приводить до погіршення стану екології. до 110 автомобілів в добу. Решту частини витягнуВ основу пропонованої корисної моделі постатої метаноповітряної суміші направляють на газовлена задача удосконалення способу утилізації переробний завод 3. шахтної метаноповітряної суміші, в якому за рахуПотік метаноповітряної суміші (до 25% метанок певних технологічних операцій забезпечується ну), одержаний від дегазації виробленого простору оптимізація направлення і розподілу потоків метаза допомогою вакуумнасосних станцій 5 з внутрішноповітряної суміші, що приводить до підвищення ньошахтних свердловин 4 розподіляють на два ККД процесу утилізації, поліпшенню стану екології потоки. Один потік цієї суміші направляють на гаі підвищенню безпеки. зопереробний завод 3 для сумісної переробки з Поставлена задача вирішується тим, що в частиною метаноповітряної суміші, витягнутої з спосібі утилізації шахтної метаноповітряної суміші, поверхневих свердловин 1. В процесі переробки що включає всмоктування метаноповітряної суміші послідовно видаляють з суміші кисень, вуглекисі розділення її на потоки з різною концентрацією лий газ, воду і азот і одержують метаноповітряну метану, роздільне направлення потоків, один з суміш з концентрацією 99% метану. Основну часяких висококонцентрований, в камеру згоряння тину збагаченої і осушеної суміші подають в магісгазового двигуна, перетворення енергії газів в елетральний трубопровід 6 природного газу для побуктричну енергію, направлення електричної енергії тових і виробничих цілей, а 5% цієї суміші споживачу, згідно корисної моделі один з потоків направляють для запуску двигуна, що входить до метаноповітряної суміші високої концентрації вискладу генератора 7. Другий потік суміші (до 25% тягують з свердловин, велику частину суміші наметану) безпосередньо направляють в камеру правляють на газонаповнювальні компресорні згоряння двигуна. В результаті згоряння суміші, станції, а іншу - на газопереробний завод для сущо подається, відбувається перетворення енергії місної переробки з однією частиною метаноповітгазів, що розширяються, в електричну енергію. ряної суміші потоку, одержаного від дегазації, пісОдержану електричну енергію направляють на ля чого основну частину збагаченої електричну підстанцію 8 для подальшого розподіметаноповітряної суміші направляють в магістралу споживачу. льний трубопровід, а решту частини направляють Таким чином, пропонований спосіб за рахунок для запуску двигуна, причому іншу частину метаоптимізації направлення і розподілу потоків шахтноповітряної суміші потоку, одержаного від деганої метаноповітряної суміші забезпечує підвищензації, безпосередньо направляють в камеру згоня ККД процесу утилізації, поліпшення стану екоряння двигуна. логії і підвищення безпеки. 5 Комп’ютерна верстка В. Мацело 15190 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for utilization of mine methane-air mix
Автори англійськоюZviahilskyi Yukhym Leonidovych, Bokii Borys Vsevolodovych, Bulat Anatolii Fedorovych, Yefremov Ihor Oleksiiovych, Shevchenko Vitalii Vitaliiovych, Khrebet Volodymyr Hryhorovych, Lukinov Viacheslav Volodymyrovych
Назва патенту російськоюСпособ утилизации шахтной метановоздушной смеси
Автори російськоюЗвягильский Ефим Леонидович, Бокий Борис Всеволодович, Булат Анатолий Федорович, Ефремов Игорь Алексеевич, Шевченко Виталий Витальевич, Хребет Владимир Григорьевич, Лукинов Вячеслав Владимирович
МПК / Мітки
МПК: E21F 7/00
Мітки: спосіб, утилізації, суміші, метаноповітряної, шахтної
