Відсаджувальна машина

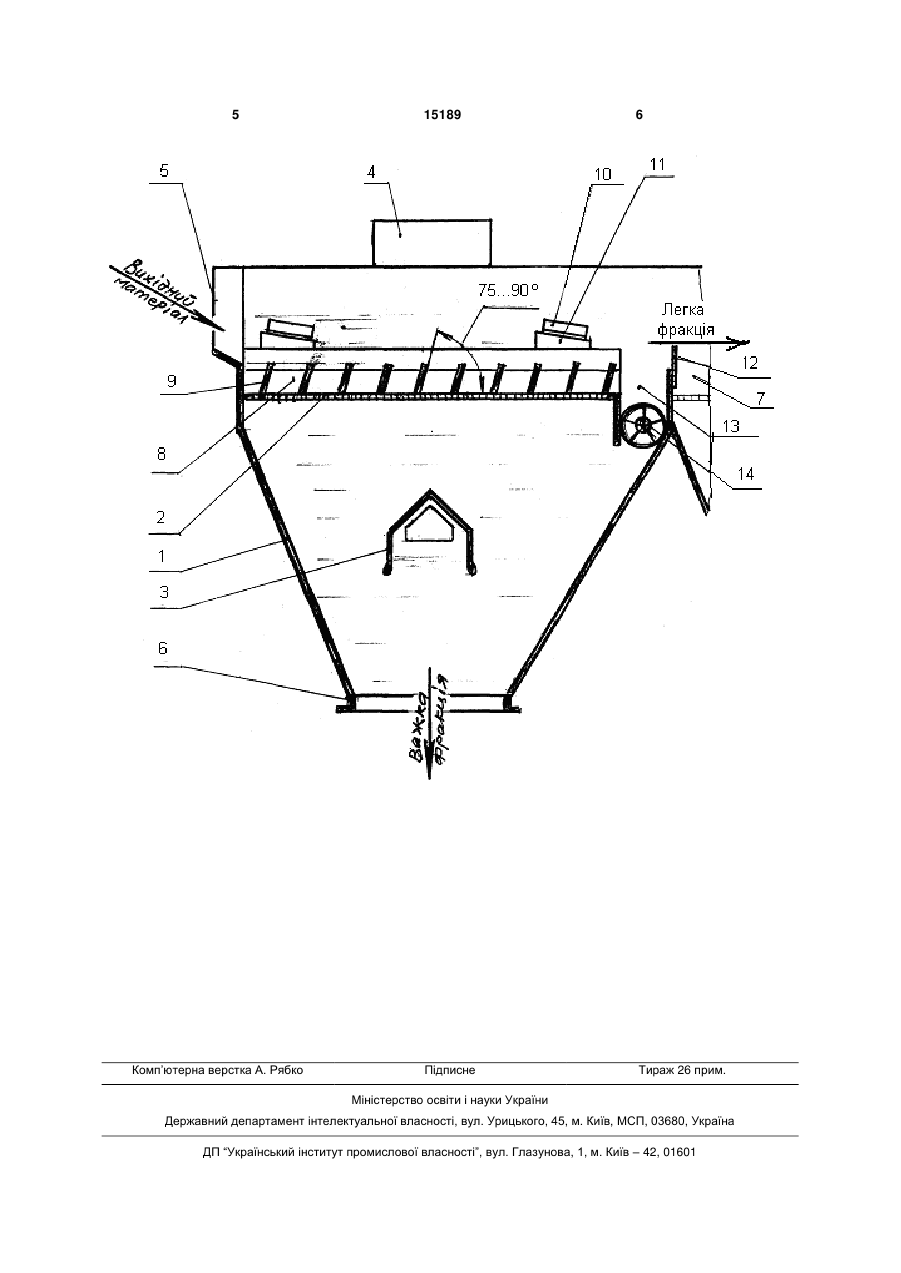

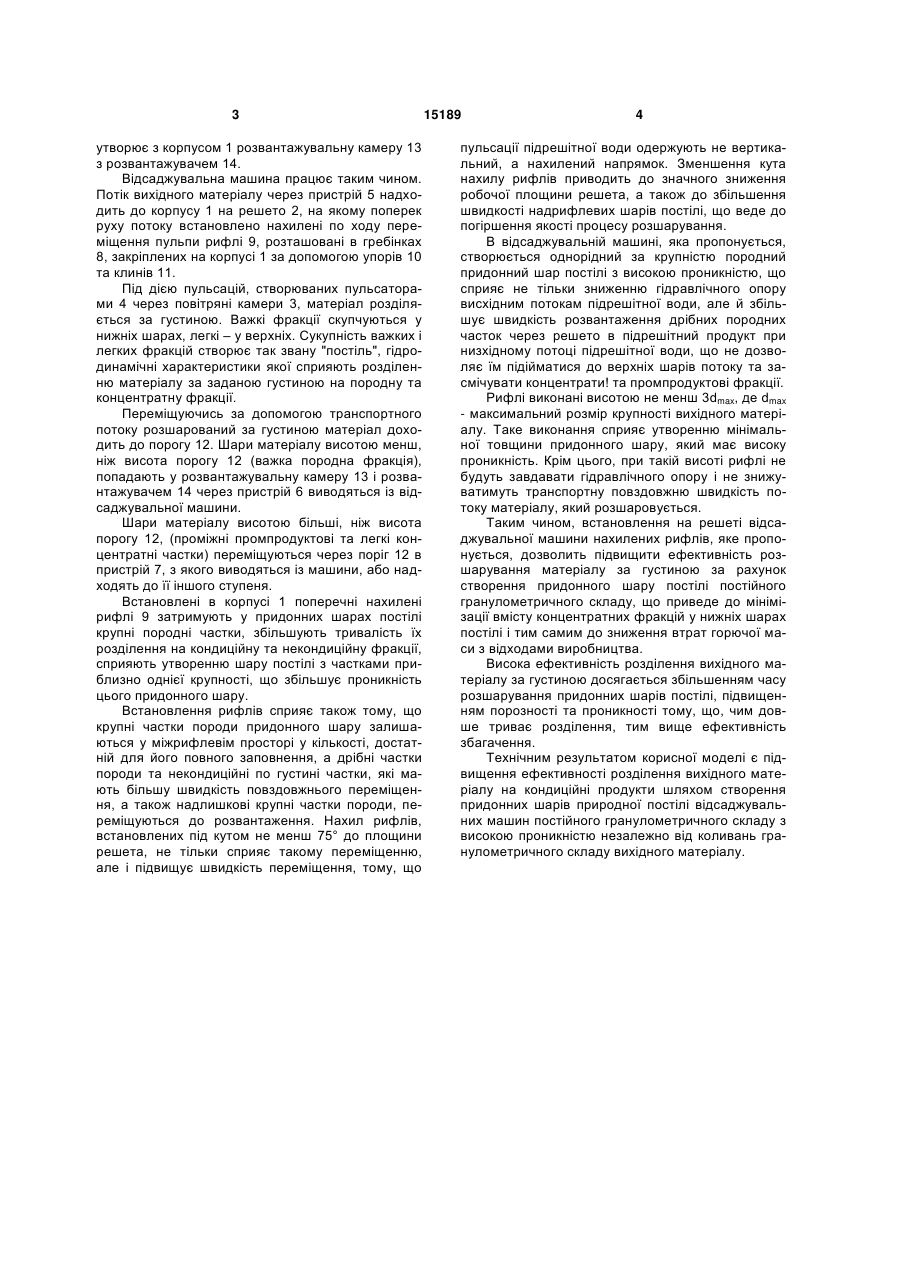

1. Відсаджувальна машина, що має корпус, решето, пульсатори, пристрої для подачі вихідного матеріалу, для розвантаження важкої та легкої фракцій, яка відрізняється тим, що на решеті встановлені поперечні нахилені рифлі. 2. Відсаджувальна машина за п.1, яка відрізняється тим, що рифлі виконані висотою не менш 3dmax, де dmax - максимальний розмір крупності вихідного матеріалу. 3. Відсаджувальна машина за п.1, яка відрізняється тим, що рифлі встановлено під кутом не менш 75° до площини решета. (19) (21) u200512516 (22) 26.12.2005 (24) 15.06.2006 (46) 15.06.2006, Бюл. № 6, 2006 р. (72) Полулях Олександр Данилович, Чмільов Віктор Іванович, Золотко Олександр Антонович, Полулях Данило Олександрович, Кочешков Борис Олексійович, Іщенко Ольга Володимирівна (73) УКРАЇНСЬКИЙ НАУКОВО-ДОСЛІДНИЙ ТА ПРОЕКТНО-КОНСТРУКТОРСЬКИЙ ІНСТИТУТ ПО ЗБАГАЧЕННЮ ТА БРИКЕТУВАННЮ ВУГІЛЛЯ "УКРНДІВУГЛЕЗБАГАЧЕННЯ" 3 утворює з корпусом 1 розвантажувальну камеру 13 з розвантажувачем 14. Відсаджувальна машина працює таким чином. Потік вихідного матеріалу через пристрій 5 надходить до корпусу 1 на решето 2, на якому поперек руху потоку встановлено нахилені по ходу переміщення пульпи рифлі 9, розташовані в гребінках 8, закріплених на корпусі 1 за допомогою упорів 10 та клинів 11. Під дією пульсацій, створюваних пульсаторами 4 через повітряні камери 3, матеріал розділяється за густиною. Важкі фракції скупчуються у нижніх шарах, легкі – у верхніх. Сукупність важких і легких фракцій створює так звану "постіль", гідродинамічні характеристики якої сприяють розділенню матеріалу за заданою густиною на породну та концентратну фракції. Переміщуючись за допомогою транспортного потоку розшарований за густиною матеріал доходить до порогу 12. Шари матеріалу висотою менш, ніж висота порогу 12 (важка породна фракція), попадають у розвантажувальну камеру 13 і розвантажувачем 14 через пристрій 6 виводяться із відсаджувальної машини. Шари матеріалу висотою більші, ніж висота порогу 12, (проміжні промпродуктові та легкі концентратні частки) переміщуються через поріг 12 в пристрій 7, з якого виводяться із машини, або надходять до її іншого ступеня. Встановлені в корпусі 1 поперечні нахилені рифлі 9 затримують у придонних шарах постілі крупні породні частки, збільшують тривалість їх розділення на кондиційну та некондиційну фракції, сприяють утворенню шару постілі з частками приблизно однієї крупності, що збільшує проникність цього придонного шару. Встановлення рифлів сприяє також тому, що крупні частки породи придонного шару залишаються у міжрифлевім просторі у кількості, достатній для його повного заповнення, а дрібні частки породи та некондиційні по густині частки, які мають більшу швидкість повздовжнього переміщення, а також надлишкові крупні частки породи, переміщуються до розвантаження. Нахил рифлів, встановлених під кутом не менш 75° до площини решета, не тільки сприяє такому переміщенню, але і підвищує швидкість переміщення, тому, що 15189 4 пульсації підрешітної води одержують не вертикальний, а нахилений напрямок. Зменшення кута нахилу рифлів приводить до значного зниження робочої площини решета, а також до збільшення швидкості надрифлевих шарів постілі, що веде до погіршення якості процесу розшарування. В відсаджувальній машині, яка пропонується, створюється однорідний за крупністю породний придонний шар постілі з високою проникністю, що сприяє не тільки зниженню гідравлічного опору висхідним потокам підрешітної води, але й збільшує швидкість розвантаження дрібних породних часток через решето в підрешітний продукт при низхідному потоці підрешітної води, що не дозволяє їм підійматися до верхніх шарів потоку та засмічувати концентрати! та промпродуктові фракції. Рифлі виконані висотою не менш 3dmax, де dmax - максимальний розмір крупності вихідного матеріалу. Таке виконання сприяє утворенню мінімальної товщини придонного шару, який має високу проникність. Крім цього, при такій висоті рифлі не будуть завдавати гідравлічного опору і не знижуватимуть транспортну повздовжню швидкість потоку матеріалу, який розшаровується. Таким чином, встановлення на решеті відсаджувальної машини нахилених рифлів, яке пропонується, дозволить підвищити ефективність розшарування матеріалу за густиною за рахунок створення придонного шару постілі постійного гранулометричного складу, що приведе до мінімізації вмісту концентратних фракцій у нижніх шарах постілі і тим самим до зниження втрат горючої маси з відходами виробництва. Висока ефективність розділення вихідного матеріалу за густиною досягається збільшенням часу розшарування придонних шарів постілі, підвищенням порозності та проникності тому, що, чим довше триває розділення, тим вище ефективність збагачення. Технічним результатом корисної моделі є підвищення ефективності розділення вихідного матеріалу на кондиційні продукти шляхом створення придонних шарів природної постілі відсаджувальних машин постійного гранулометричного складу з високою проникністю незалежно від коливань гранулометричного складу вихідного матеріалу. 5 Комп’ютерна верстка А. Рябко 15189 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
