Електродний нагрівач рідини

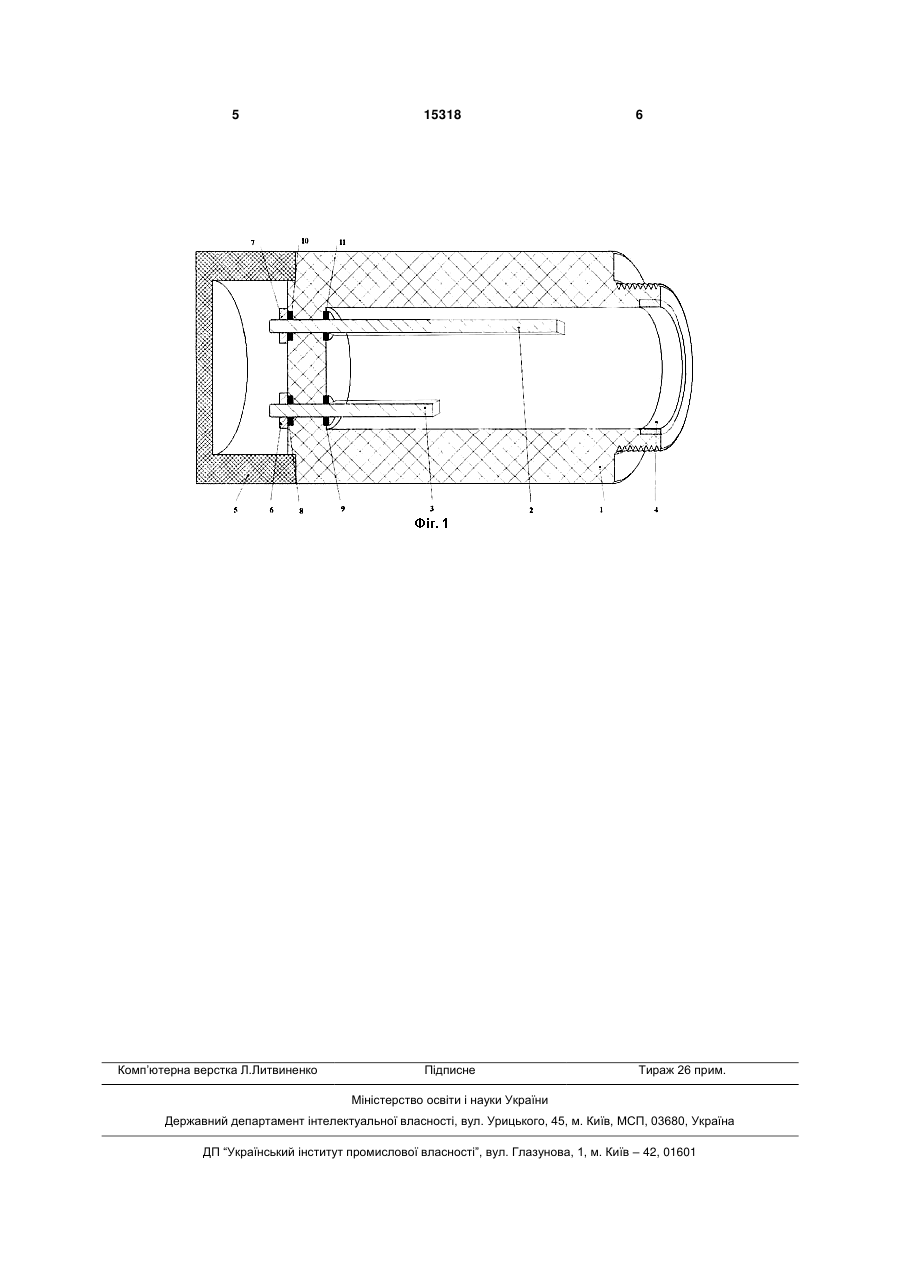

1. Електродний нагрівач рідини, що містить циліндричний діелектричний корпус (1), нульовий електрод (2), фазний електрод (3), які проходять через торцеву поверхню корпусу (1), додатковий нульовий електрод (4), який відрізняється тим, що додатковий нульовий електрод (4) виконаний у формі кільця. 2. Електродний нагрівач рідини за п. 1, який відрізняється тим, що нульовий (2) та фазний (3) еле 3 15318 4 льному патрубку не забезпечує зниження електридину. Рідина, яка доведена до температури кипінчного витоку до мінімально безпечного рівня, зокня, створює гідравлічний паровий удар, та викидарема, при експлуатації у комунально-житловій ється скрізь отвір корпусу 1 в автономну систему сфері. опалювання, тим самим створює циркуляцію тепУ відповідності з вищевикладеним, задачею лоносія в теплообміннику (радіаторі, регістрі і т.п.) даної корисної моделі є створення безпечного, за рахунок конвекції. Більш холодна рідина знову високоефективного, компактного, простого по заповнює весь простір полості корпусу 1 і процес конструкції та технології виготовлення та ремонту, повторюється знову. надійного та довговічного в експлуатації нагрівача Між фазним електродом 3 та металевим коррідини. пусом теплообмінника може виникнути електричДля вирішення поставленої задачі в електродний струм, що може привести до ураження людини ний нагрівач рідини, який включає циліндричний електричним струмом. Це є небезпечним при викорпус 1, нульовий та фазний електроди 2, 3, які користанні автономної системи опалювання. встановлені в корпус 1, додатковий нульовий елеТому додатковий нульовий електрод 4 знімає ктрод 4, відповідно до корисної моделі встановлена себе по всьому перерізу отвору корпусу 1 часний на вхідному отворі циліндричного корпусу 1 тину електричного струму, тобто здійснює зниженвиконаний у формі кільця. ня електричного витоку до мінімально безпечного Для захисту корпус 1 обладнаний циліндричрівня. ною кришкою 5. Також використовується набір Отже, перелічені суттєві ознаки та зв'язок між гідроізоляційних прокладок 8, 9, 10, 11, призначеними дозволяють досягти очікуваний технічний них для герметизації конструкції. результат. Корисна модель пояснюється кресленням, на Електродний нагрівач рідини спроможний якому представлене наступне: створити, наприклад, в алюмінієвому радіаторі На Фіг. - представлений загальний вигляд елеоб'ємом до 3 літрів тепловіддачу до 1,2кВт. При ктродного нагрівача рідини у розрізі. середній температурі рідини-теплоносія до 70°С, На Фіг. позицією 1 позначений циліндричний при загальному електроспоживанні наргівача 0,35корпус електродного нагрівача рідини, який вико0,4кВт/год. нано з діелектричного матеріалу. Регулювання та захист від закипання рідини, Позицією 2 позначений нульовий електрод, наприклад при відсутності потоку рідини через який встановлений в торцеву поверхню корпуса 1, нагрівальну систему забезпечується електронним та фіксується гайкою 7. регулятором (контролером). Позицією 4 позначений додатковий нульовий Крім того, у разі електричного з'єднання нуелектрод, який встановлений в корпус 1, у формі льового електроду з корпусом теплообмінника кільця. утворюється додатковий захист від пораження Позицією 3 позначений фазний електрод, який електричним струмом. встановлений в торцеву поверхню корпуса 1, та Електродний нагрівач рідини, що заявляється, фіксується гайкою 6. на відміну від найближчого аналога має більш Позицією 5 позначена циліндрична кришка, просту конструкцію: корпус 1, кришка 5 виконані за яка кріпиться до циліндричного корпусу 1 для задопомогою штампів з діелектричного матеріалу. хисту від електричного струму. Нульовий електрод 2 і фазний електрод 3 виконані Позиціями 8, 9, 10, 11 позначені еластичні гіду вигляді пластин, додатковий нульовий електрод роізоляційні прокладки, які призначені для герме4 виконаний у вигляді простого тіла обертання тизації конструкції. циліндра, матеріалом для якого можуть бути станДо фазного електроду 3 підводиться фазна дартні трубки, що випускаються промисловістю, напруга, до електроду 2 та додаткового нульового тому нагрівач легко монтується, обслуговується та електроду 4 підводиться нульова напруга. ремонтується в побутових умовах. Електродний нагрівач рідини може буди з'єдДана конструкція більш безпечна від ураження наний з системою опалювання за допомогою різьелектричним струмом та повністю виключає шуми, би, по зовнішній або внутрішній поверхні корпувід кипіння рідини так званий „ефект кип'ячого су 1. чайника” і має можливість монтажу безпосередньо Кришка 5 може бути з'єднана з корпусом 1 за в теплообмінник, що дозволяє регулювати темпедопомогою різьби, чи байонетного з'єднання, яка ратуру кипіння у кожному радіаторі окремо, та може кріпитись по зовнішній або внутрішній, або здійснювати загальне регулювання температури торцевій поверхні циліндричного корпуса 1. опалювання кожного окремого приміщення. Електродний нагрівач рідини працює наступДана конструкція дозволяє найбільш ефективним чином. В типову автономну систему опалюно використовувати електроенергію для автономвання, наприклад, набір радіаторів або регістрів, них систем опалювання житла або технологічних встановлюється електродний нагрівач рідини у приміщень, які (системи) можуть використовуванизовий отвір. У верхній отвір може встановлюватись замість централізованого опалювання будинтись електронна система регулювання температуків, технологічних споруд та котеджів. ри. Таким чином, рідина заповнює весь простір Випробування довели надійну роботу нагріваполості корпусу 1 і повністю омиває нульовий 2 та ча рідини на батареях різних розмірів і форми та фазний 3 електроди. Електричний струм починає при різних хімічних складах рідини. протікати між електродами 2 і 3 та розігрівати рі 5 Комп’ютерна верстка Л.Литвиненко 15318 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
