Електродний нагрівач рідини

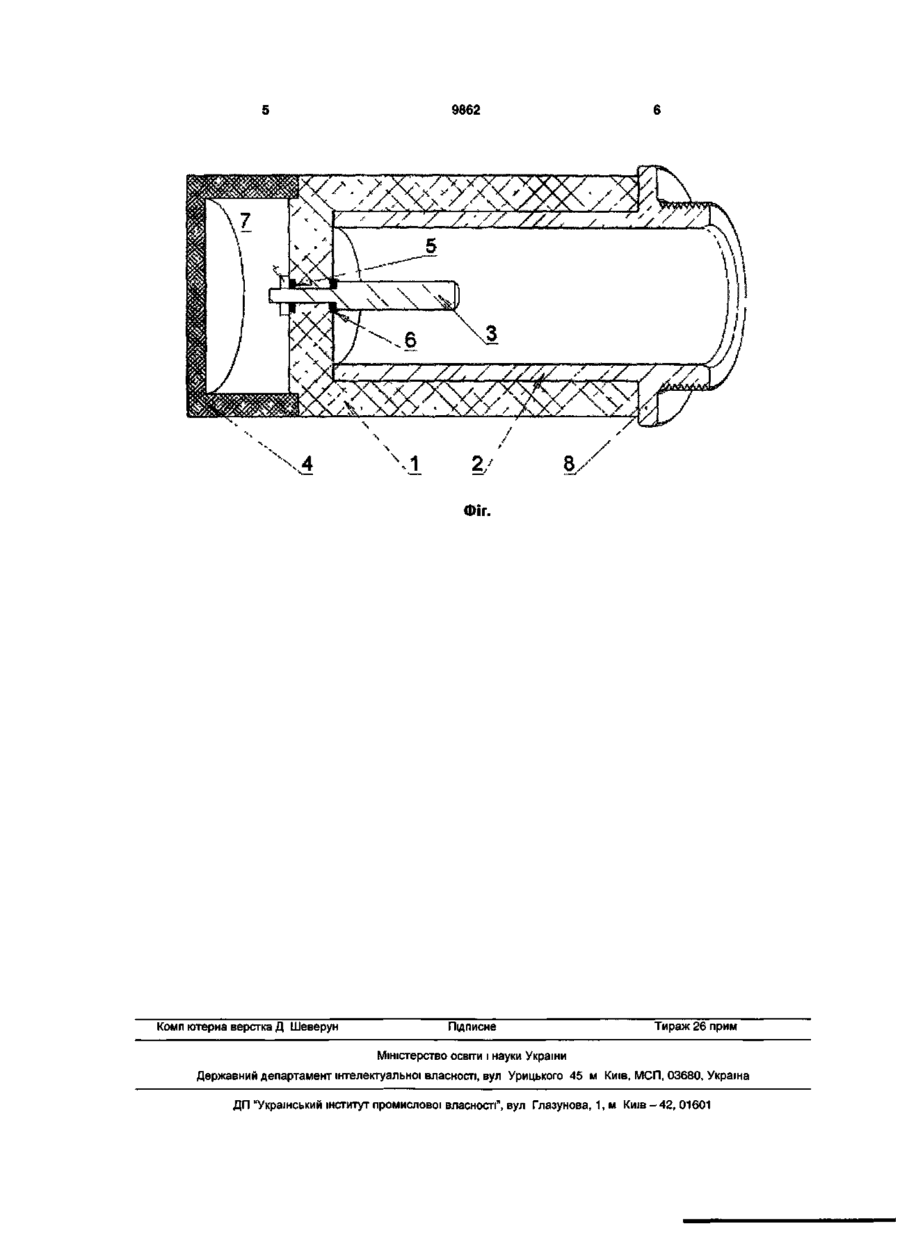

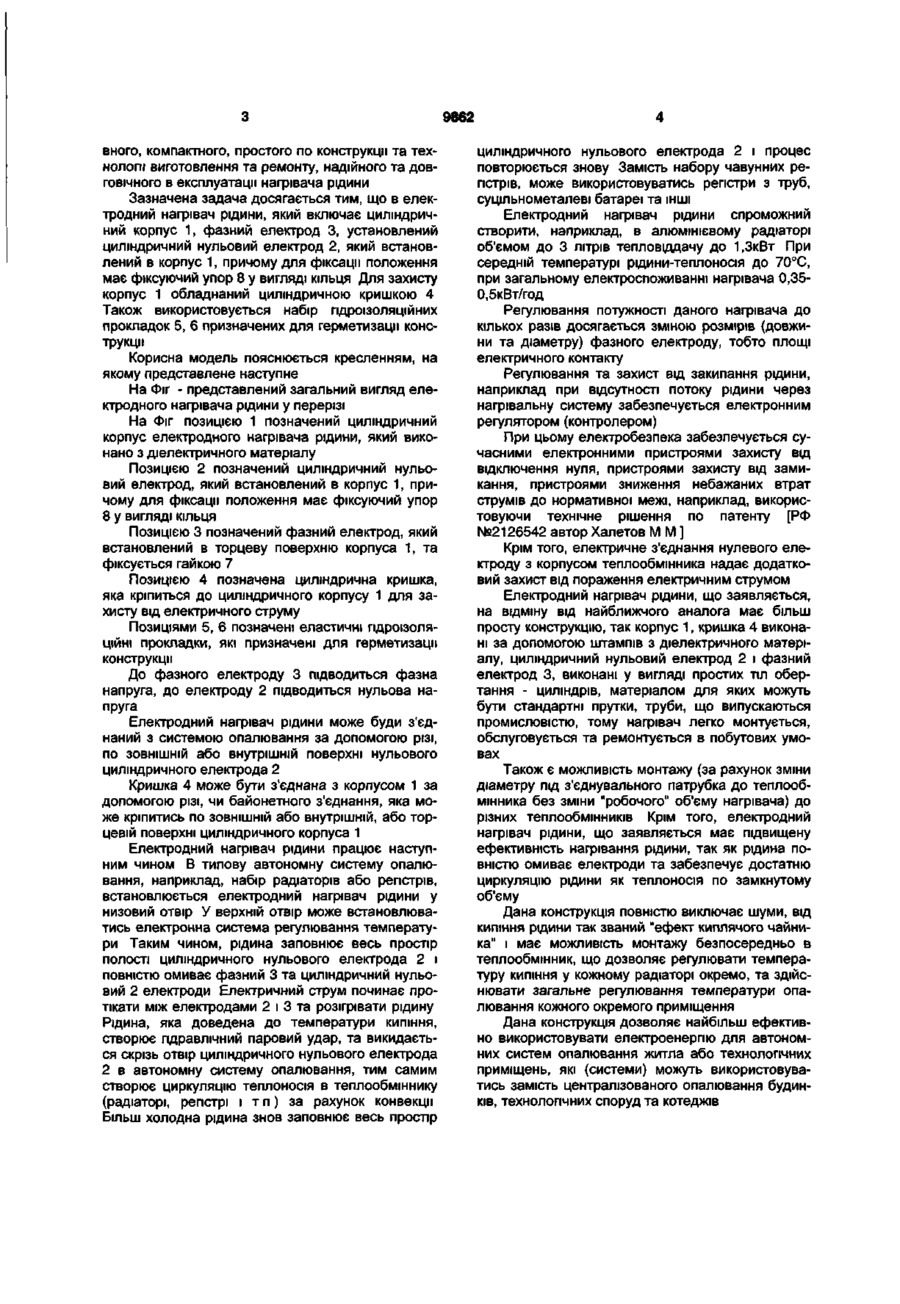

1. Електродний нагрівач рідини, який включає циліндричний діелектричний корпус 1, фазний електрод 3, який співвісно проходить через торцеву поверхню корпусу 1, який відрізняється тим, що циліндричний нульовий електрод 2 встановлений у корпусі 1. 2. Електродний нагрівач рідини за п. 1, який відрізняється тим, що фазний електрод 3 на зовнішній торцевій поверхні корпусу 1 закритий захисною кришкою 4. 3. Електродний нагрівач рідини за п. 2, який відрізняється тим, що кришка 4 виконана з металу або з діелектрика. 4. Електродний нагрівач рідини за пп. 2-3, який відрізняється тим, що кришка 4 з'єднана з цилін Корисна модель, що заявляється відноситься до галузі теплоенергетики, а саме до електронагрівальних приладів, які перетворюють електричну енергію в теплову, а саме до пристроїв електродного нагріву рідини, і може бути застосований в системах опалення житлових будинків, дачних, службових і виробничих приміщень. Відомий електричний водонагрівач [SU №937911, кл. F24H1/20, 1982] включає електричний корпус вхідним та вихідним патрубками, по вісі якого розміщені коаксіальні трубчасті зовнішній та центральний електроди, що підключені до джерела струму, які утворюють між собою міжелектродну порожнину, а між електродом і корпусом - кільцевий проміжок. Недоліком цього пристрою є великі теплові втрати. Відомий електродний водонагрівач рідини [SU №687320, F24H1/20, 1977], включає співвісно встановлені електроди, розташовані по вісі герметично закритого зверху корпуса, якій має підводні та відвідні патрубки, компенсаційну ємність. дричним корпусом 1 за допомогою різі чи байонетного з'єднання і може кріпитись по зовнішній або внутрішній, або торцевій поверхні циліндричного корпусу 1. 5. Електродний нагрівач рідини за пп. 1-4, який відрізняється тим, що на нульовому циліндричному електроді 2 розміщений фіксуючий упор 8. 6. Електродний нагрівач рідини за пп. 1-5, який відрізняється тим, що нульовий циліндричний електрод 2 фіксується у корпусі 1 за допомогою клею. 7. Електродний нагрівач рідини за пп. 1-6, який відрізняється тим, що на зовнішній або внутрішній поверхні нульового циліндричного електрода 2 розміщена різь для кріплення до систем опалювання. 8. Електродний нагрівач рідини за пп. 1-7, який відрізняється тим, що в корпусі 1 розміщені канавки, в яких встановлені еластичні гідроізоляційні прокладки 5, 6. Недоліком цього електродного нагрівача рідини є складна конструкція нагрівача та технологія його виготовлення. Крім того, він має низькі експлуатаційні характеристики. Найбільш близьким до технічного рішення, яке заявляється і взятий за найближчий аналог є електродний нагрівач [патент RU 2134382 Электродный нагреватель, кл. F24H1/20], який включає співвісно установлені фазний і пасивний електроди, що утворюють кільцеву камеру. Корпус виконує роль нульового електрода. Пасивний електрод електрично ізольований від фазного електрода і корпуса ізолятором. Корпус нагрівача обладнаний підвідним та відвідним патрубками і компенсаційною ємністю. Недоліком цього пристрою є наявність великої кількості патрубків, електродів, їх взаємне розташування та електричне підключення, що ускладнює конструкцію нагрівача та технологію його виготовлення, експлуатацію, ремонт нагрівача. У відповідності з вищевикладеним, задачею даної корисної моделі є створення високоефекти CM (О 00 0) р С ^ f ST w 9862 вного, компактного, простого по конструкції та технологи виготовлення та ремонту, надійного та довговічного в експлуатації нагрівача рідини Зазначена задача досягається тим, що в електродний нагрівач рідини, який включає циліндричний корпус 1, фазний електрод 3, установлений циліндричний нульовий електрод 2, який встановлений в корпус 1, причому для фіксації положення має фіксуючий упор 8 у вигляді кільця Для захисту корпус 1 обладнаний циліндричною кришкою 4 Також використовується набір гідроізоляційних прокладок 5, 6 призначених для герметизації конструкції Корисна модель пояснюється кресленням, на якому представлене наступне На Фіг - представлений загальний вигляд електродного нагрівача рідини у перерізі На Фіг ПОЗИЦІЄЮ 1 позначений циліндричний корпус електродного нагрівача рідини, який виконано з діелектричного матеріалу Позицією 2 позначений циліндричний нульовий електрод, який встановлений в корпус 1, причому для фіксації положення має фіксуючий упор 8 у вигляді кільця Позицією 3 позначений фазний електрод, який встановлений в торцеву поверхню корпуса 1, та фіксується гайкою 7 Позицією 4 позначена циліндрична кришка, яка кріпиться до циліндричного корпусу 1 для захисту від електричного струму Позиціями 5, 6 позначені еластичні гідроізоляційні прокладки, які призначені для герметизації конструкції До фазного електроду 3 підводиться фазна напруга, до електроду 2 підводиться нульова напруга Електродний нагрівач рідини може буди з'єднаний з системою опалювання за допомогою різі, по ЗОВНІШНІЙ або внутрішній поверхні нульового циліндричного електрода 2 Кришка 4 може бути з'єднана з корпусом 1 за допомогою різі, чи байонетного з'єднання, яка може кріпитись по ЗОВНІШНІЙ або внутрішній, або торцевій поверхні циліндричного корпуса 1 Електродний нагрівач рідини працює наступним чином В типову автономну систему опалювання, наприклад, набір радіаторів або регістрів, встановлюється електродний нагрівач рідини у низовий отвір У верхній отвір може встановлюватись електронна система регулювання температури Таким чином, рідина заповнює весь простір полості циліндричного нульового електрода 2 і повністю омиває фазний 3 та циліндричний нульовий 2 електроди Електричний струм починає протікати між електродами 2 і 3 та розігрівати рідину Рідина, яка доведена до температури кипіння, створює гідравлічний паровий удар, та викидається скрізь отвір циліндричного нульового електрода 2 в автономну систему опалювання, тим самим створює циркуляцію теплоносія в теплообміннику (радіаторі, регістрі і т п ) за рахунок конвекції Більш холодна рідина знов заповнює весь простір циліндричного нульового електрода 2 і процес повторюється знову Замість набору чавунних регістрів, може використовуватись регістри з труб, суцільнометалеві батареї та ІНШІ Електродний нагрівач рідини спроможний створити, наприклад, в алюмінієвому радіаторі об'ємом до 3 літрів тепловіддачу до 1,3кВт При середній температурі рщини-теплоносія до 70°С, при загальному електроспоживанні нагрівача 0,350,5кВт/год Регулювання потужності даного нагрівача до кількох разів досягається зміною розмірів (довжини та діаметру) фазного електроду, тобто площі електричного контакту Регулювання та захист від закипання рідини, наприклад при відсутності потоку рідини через нагрівальну систему забезпечується електронним регулятором (контролером) При цьому електробезпека забезпечується сучасними електронними пристроями захисту від відключення нуля, пристроями захисту від замикання, пристроями зниження небажаних втрат струмів до нормативної межі, наприклад, використовуючи технічне рішення по патенту [РФ №2126542 автор Халетов М М ] Крім того, електричне з'єднання нулевого електроду з корпусом теплообмінника надає додатковий захист від пораження електричним струмом Електродний нагрівач рідини, що заявляється, на відміну від найближчого аналога має більш просту конструкцію, так корпус 1, кришка 4 виконані за допомогою штампів з діелектричного матеріалу, циліндричний нульовий електрод 2 і фазний електрод 3, виконані у вигляді простих тіл обертання - циліндрів, матеріалом для яких можуть бути стандартні прутки, труби, що випускаються промисловістю, тому нагрівач легко монтується, обслуговується та ремонтується в побутових умовах Також є можливість монтажу (за рахунок зміни діаметру під з'єднувального патрубка до теплообмінника без зміни "робочого" об'єму нагрівача) до різних теплообмінників Крім того, електродний нагрівач рідини, що заявляється має підвищену ефективність нагрівання рідини, так як рідина повністю омиває електроди та забезпечує достатню циркуляцію рідини як теплоносія по замкнутому об'єму Дана конструкція повністю виключає шуми, від кипіння рідини так званий "ефект киплячого чайника" і має можливість монтажу безпосередньо в теплообмінник, що дозволяє регулювати температуру кипіння у кожному радіаторі окремо, та здійснювати загальне регулювання температури опалювання кожного окремого приміщення Дана конструкція дозволяє найбільш ефективно використовувати електроенергію для автономних систем опалювання житла або технологічних приміщень, які (системи) можуть використовуватись замість централізованого опалювання будинків, технологічних споруд та котеджів 9862 Фіг. Комп ютерна верстка Д Шеверун Підписне Тираж 26 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького 45 м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м Київ - 4 2 , 01601
