Побутова термокамера

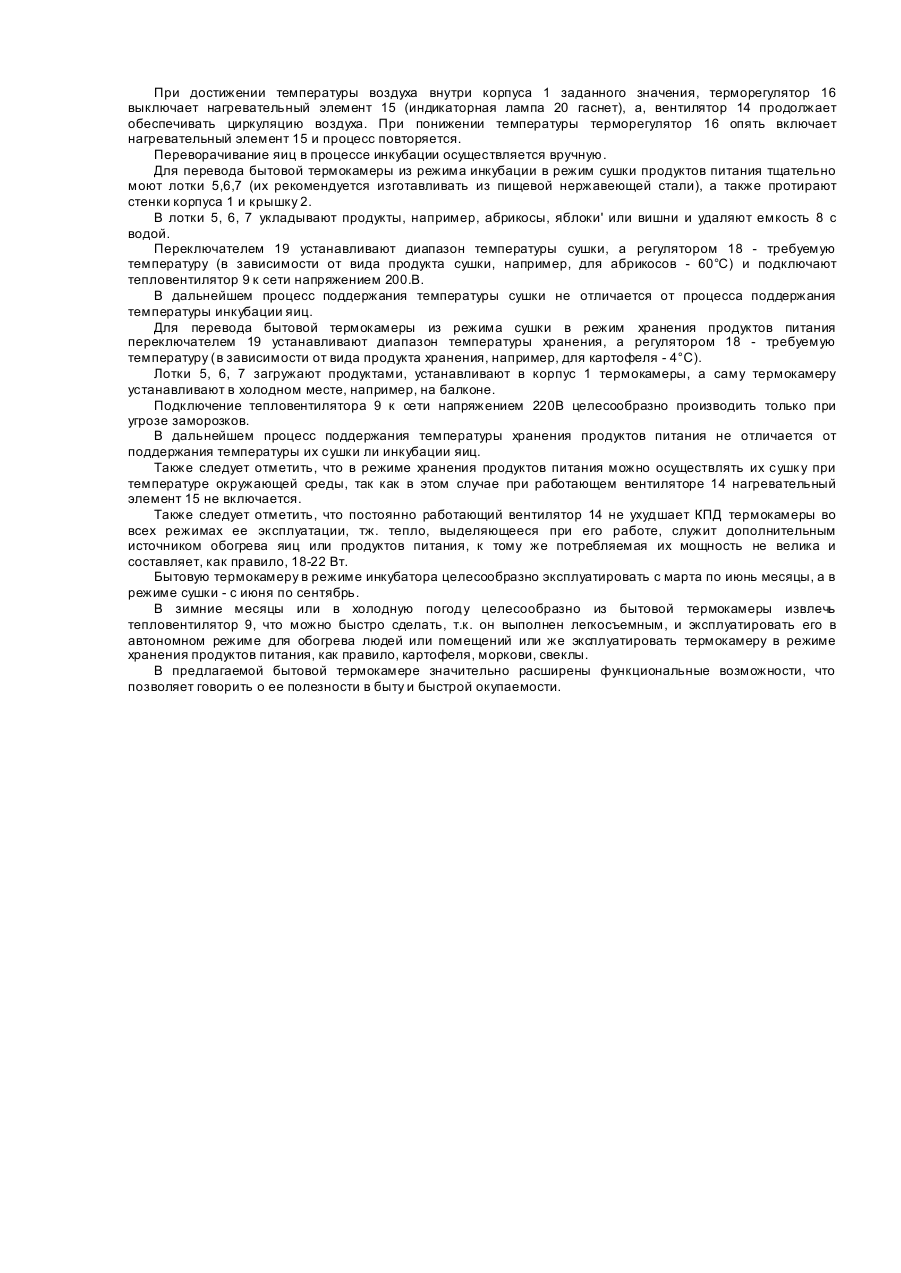

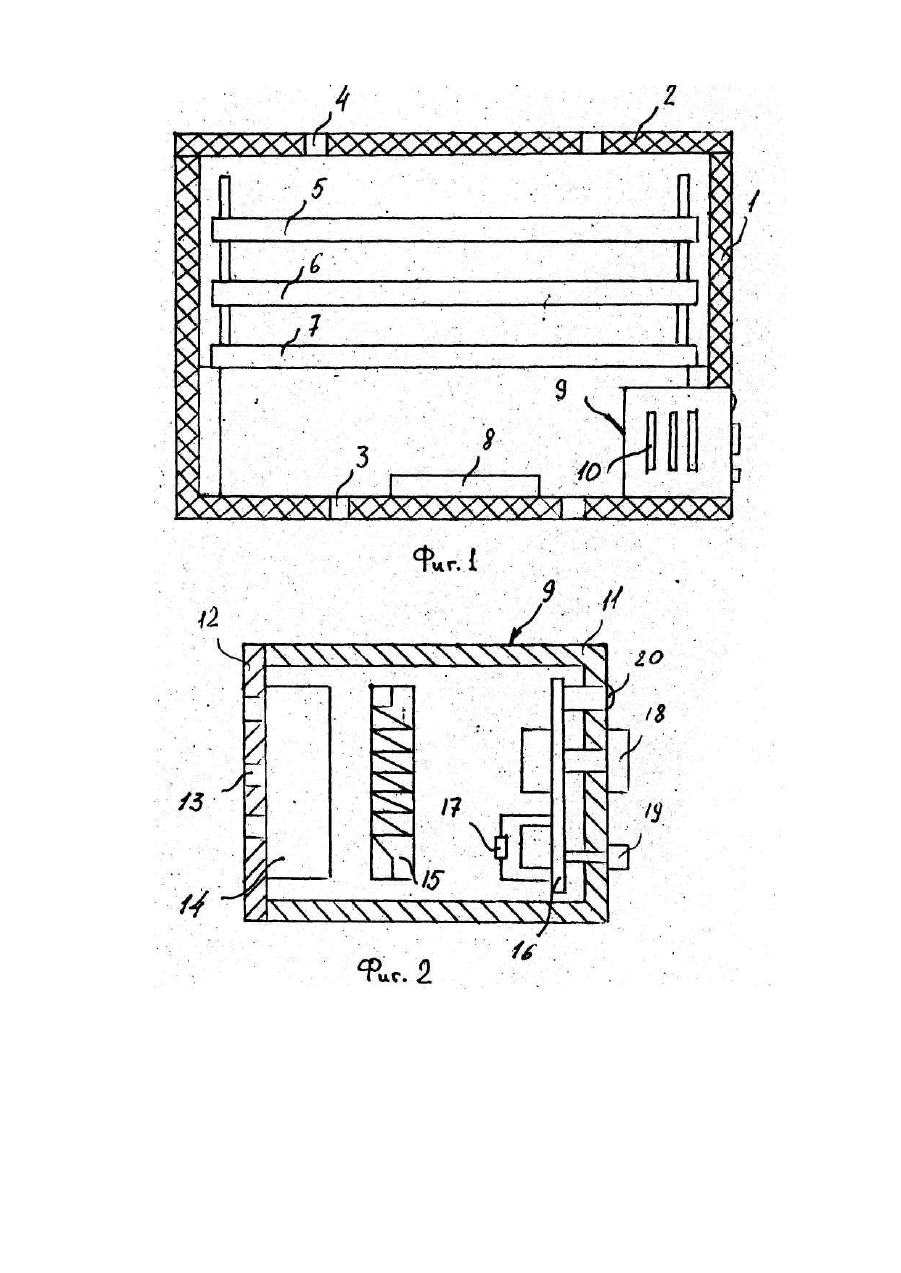

Полезная модель относится преимущественно к сельскому хозяйству, в частности, к бытовым термокамерам малой емкости, предназначенным для использования в личных хозяйствах. Известен домашний инкубатор [1], содержащий термоизоляционный корпус с отверстиями для циркуляции воздуха и размещенные в нем лотки, вентилятор, нагревательный элемент и терморегулятор, снабженный датчиком и регулятором температуры и выполненный с возможностью автоматического поддержания температуры инкубации яиц, причем вентилятор, нагревательный элемент и терморегулятор размещены в различных частях корпуса инкубатора. Размещение нагревательного элемента и автоматического терморегулятора в различных частя х корпуса не позволяют их эксплуатировать вне его, что сужает функциональные возможности инкубатора. В основу полезной модели положена задача создать бытовую термокамеру такой конструкции, которая бы обеспечивала различные функциональные возможности, а именно использовалась для инкубации яиц, сушки и хранения продуктов питания и электрообогрева за счет сужения диапазона регулирования температуры и обеспечения высокой точности ее поддержания для режима инкубации яиц, расширения диапазона регулирования температуры и обеспечения достаточной точности ее поддержания для режима сушки и хранения продуктов питания и компановки всего электрооборудования в одном функционально законченном блоке. Поставленная задача решена тем, что в бытовой термокамере, содержащей термоизоляционный корпус с отверстиями для циркуляции воздуха и размещенные в нем лотки, вентилятор, нагревательный элемент и терморегулятор, снабженный датчиком и регулятором температуры и выполненный с возможностью автоматического поддержания температуры инкубации яиц, согласно полезной модели, терморегулятор дополнительно снабжен переключателем, выполненным с возможностью обеспечения переключения диапазона температуры инкубации яиц на диапазон температуры сушки продуктов питания, и выполнен с возможностью ее автоматического поддержания, корпус и лотки выполнены из материалов, допускающих взаимодействие с продуктами питания, а вентилятор, нагревательный элемент и терморегулятор с датчиком, регулятором и переключателем температуры размещены в одном блоке, который выполнен легкосъемным. Также целесообразно переключатель выполнить с возможностью обеспечения переключения диапазона температур инкубации яиц и сушки продуктов питания на диапазон температуры хранения продуктов питания, а терморегулятор выполнен с возможностью ее автоматического поддержания. Снабжение терморегулятора переключателем позволяет эксплуатировать бытовую термокамеру как для инкубации яиц, так и для сушки продуктов питания, а также для их хранения. Выполнение терморегулятора с возможностью автоматического поддержания температуры сушки позволяет обеспечивать высокое качество сушки продуктов питания. Выполнение терморегулятора с возможностью автоматического поддержания температуры хранения позволяет обеспечить высокую сохранность продуктов питания, особенно в зимнее время. Выполнение корпуса и лотков из материалов, допускающих взаимодействие с продуктами питания, также позволяет обеспечивать высокое качество этих продуктов и эксплуатировать термокамеру в режиме их сушки и хранения. Размещение вентилятора, нагревательного элемента и терморегулятора с датчиком, регулятором и переключателем температуры в одном блоке и выполнение этого блока легкосъемным позволяет эксплуатировать этот блок отдельно в качестве тепловентилятора для электрообогрева людей или помещений. В дальнейшем полезная модель поясняется описанием конкретного варианта его осуществления и прилагаемыми чертежами, на которых: фиг. 1 изображает бытовую термокамеру, общий вид, согласно полезной модели; фиг. 2 - тепловентилятор, общий вид, согласно полезной модели. Бытовая термокамера содержит термоизоляционный корпус 1 (фиг. 1) и крышку 2 с отверстиями 3 и 4 для циркуляции свежего воздуха, три лотка 5, 6, 7, емкость 8 для воды, используемая для создания необходимой влажности внутри корпуса 1 при эксплуатации термокамеры в режиме инкубатора, и тепловентилятор 9, на боковых стенках которого выполнены отверстия 10 для всоса воздуха. Тепловентилятор 9 размещен в корпусе 11 (фиг. 2), закрыт крышкой 12 с отверстиями 13 для циркуляции воздуха. Внутри корпуса 11 последовательно друг за другом размещены вентилятор 14, нагревательный элемент 15 и терморегулятор 16 с датчиком 17 температуры, расположенным в зоне отражения теплого воздуха от крышки 12, регулятором 18 температуры, переключателем 19 температуры и индикаторной лампой 20. Тепловентилятор 9 размещен на дне корпуса 1 термокамеры под нижним лотком 7 и выполнен легкосъемным. Корпус 1, крышка 2 термокамеры и лотки 5, 6, 7 выполнены из материалов, допускающих взаимодействие с продуктами питания. Терморегулятор 16 выполнен с возможностью обеспечения диапазона температуры инкубации яиц 3739°С и автоматического поддержания выбранной температуры из этого диапазона и диапазона сушки продуктов питания 40-90°С (как минимум 40-60°С) и автоматического поддержания выбранной температуры из этого диапазона, а также диапазона хранения продуктов питания 2-4°С (или выше, например, для проращивания картофеля перед его посадкой) и автоматического поддержания выбранной температуры из этого диапазона. Бытовая термокамера в режиме инкубатора работает следующим образом. После укладки яиц в лотки 5, 6, 7, которую производят со смещением во времени, заполнения емкости 8 водой, установки переключателем 19 диапазона температуры инкубации яиц, установки регулятором 18 требуемой, в зависимости от породы выводимых птенцов, температуры инкубации, тепловентилятор 9 подключают к электросети напряжением 220 В. В этом случае загорается индикаторная лампа 20. Внутри корпуса 1 начинается нагрев воздуха посредством его циркуляции через нагревательный элемент 15 и вентилятор 14. При достижении температуры воздуха внутри корпуса 1 заданного значения, терморегулятор 16 выключает нагревательный элемент 15 (индикаторная лампа 20 гаснет), а, вентилятор 14 продолжает обеспечивать циркуляцию воздуха. При понижении температуры терморегулятор 16 опять включает нагревательный элемент 15 и процесс повторяется. Переворачивание яиц в процессе инкубации осуществляется вручную. Для перевода бытовой термокамеры из режима инкубации в режим сушки продуктов питания тщательно моют лотки 5,6,7 (их рекомендуется изготавливать из пищевой нержавеющей стали), а также протирают стенки корпуса 1 и крышку 2. В лотки 5, 6, 7 укладывают продукты, например, абрикосы, яблоки' или вишни и удаляют емкость 8 с водой. Переключателем 19 устанавливают диапазон температуры сушки, а регулятором 18 - требуемую температуру (в зависимости от вида продукта сушки, например, для абрикосов - 60°С) и подключают тепловентилятор 9 к сети напряжением 200.В. В дальнейшем процесс поддержания температуры сушки не отличается от процесса поддержания температуры инкубации яиц. Для перевода бытовой термокамеры из режима сушки в режим хранения продуктов питания переключателем 19 устанавливают диапазон температуры хранения, а регулятором 18 - требуемую температуру (в зависимости от вида продукта хранения, например, для картофеля - 4°С). Лотки 5, 6, 7 загружают продуктами, устанавливают в корпус 1 термокамеры, а саму термокамеру устанавливают в холодном месте, например, на балконе. Подключение тепловентилятора 9 к сети напряжением 220В целесообразно производить только при угрозе заморозков. В дальнейшем процесс поддержания температуры хранения продуктов питания не отличается от поддержания температуры их сушки ли инкубации яиц. Также следует отметить, что в режиме хранения продуктов питания можно осуществлять их сушк у при температуре окружающей среды, так как в этом случае при работающем вентиляторе 14 нагревательный элемент 15 не включается. Также следует отметить, что постоянно работающий вентилятор 14 не ухудшает КПД термокамеры во всех режимах ее эксплуатации, тж. тепло, выделяющееся при его работе, служит дополнительным источником обогрева яиц или продуктов питания, к тому же потребляемая их мощность не велика и составляет, как правило, 18-22 Вт. Бытовую термокамеру в режиме инкубатора целесообразно эксплуатировать с марта по июнь месяцы, а в режиме сушки - с июня по сентябрь. В зимние месяцы или в холодную погоду целесообразно из бытовой термокамеры извлечь тепловентилятор 9, что можно быстро сделать, т.к. он выполнен легкосъемным, и эксплуатировать его в автономном режиме для обогрева людей или помещений или же эксплуатировать термокамеру в режиме хранения продуктов питания, как правило, картофеля, моркови, свеклы. В предлагаемой бытовой термокамере значительно расширены функциональные возможности, что позволяет говорить о ее полезности в быту и быстрой окупаемости.
