Пристрій жученка для термотерапії

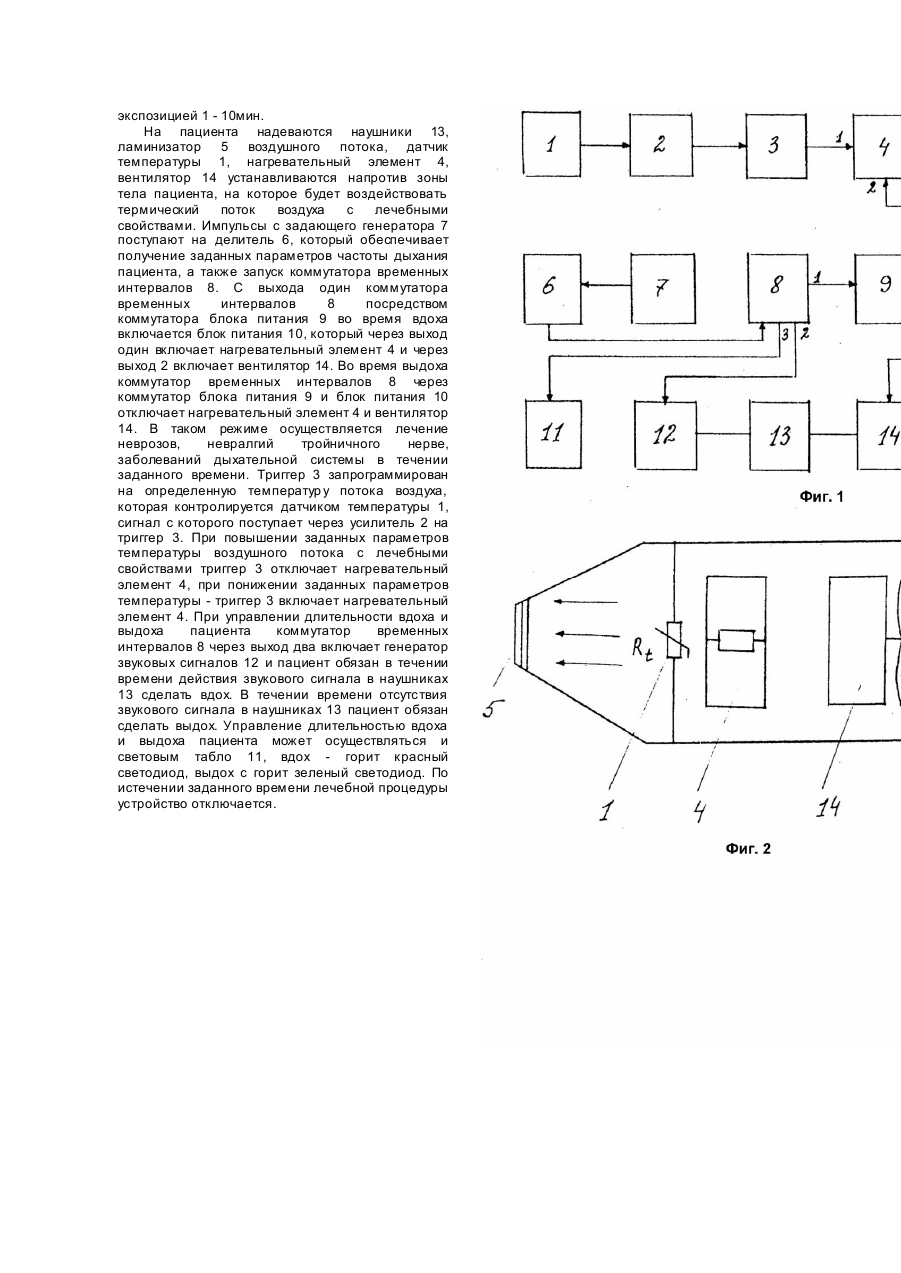

Изобретение относится к медицинской технике и может быть использовано для лечения неврозов, невралгий тройничного нерва, заболеваний дыхательной системы и ускорения заживления ран мягких тканей. Известное терапевтическое устройство [1] имеет источник света и тепла, расположенный за экраном, представляющий собой позолоченный диск с драгоценными камнями, вращающийся со скоростью 13 - 50об/мин. Источник света и тепла является электрическая лампочка. Свет, проходя через драгоценные камни, приобретает лечебные свойства. Устройство не позволяет обеспечить контроль теплового воздействия на пациента, отсутствует синхронизация лечебного фактора с физиологическими параметрами пациента, что снижает эффективность физиотерапевтического воздействия, а также значительная его стоимость. Известное устройство для термотерапии [2] имеет воздуходувку, нагревательный элемент, блок управления, что обеспечивает периодическое повышение температуры потока воздуха, воздействующего на тело пациента. Устройство не позволяет обеспечить синхронизацию действия воздушного термического потока с физиологическими параметрами пациента, создание дополнительных лечебных свойств в потоке воздуха, воздействующего на пациента. Поставлена задача создания устройства для термотерапии, которое позволяет расширить возможности воздействия на организм различными параметрами термического воздушного потока с лечебными свойствами, синхронизированного с фазами дыхания, с одновременным управлением ряда параметров дыхания пациента, что обеспечивает эффективность лечения неврозов, невралгий тройничного нерва, заболеваний дыхательной системы (Лихтенштейн В.А., 1990), ускорению заживления ран мягких тканей (Исаев Ю.А., 1992). Поставленная задача решается тем, что в устройство, содержащее датчик температуры, усилитель, триггер, нагревательный элемент, вентилятор, блок питания, введены ламинизатор потока воздуха, делитель, задающий генератор, коммутатор временных интервалов, коммутатор блока питания, генератор звуковых сигналов, световое табло, наушники, при этом датчик температуры, усилитель, триггер, первый вход нагревательного элемента соединены последовательно, первый выход коммутатора временных интервалов подключен к входу коммутатора блока питания, выход которого подключен к входу блока питания, первый выход которого соединен со вторым входом нагревательного элемента, а второй выход блока питания с входом вентилятора, второй выход коммутатора временных интервалов соединен последовательно с генератором звуковых сигналов и наушниками, третий выход коммутатора временных интервалов соединен со световым табло, выход задающего генератора подключен к входу делителя, вы ход которого соединен с входом коммутатора временных интервалов. Ламинизатор потока воздуха состоит из нескольких групп элементов, где каждая последующая группа установлена с зазором по отношению к предыдущей, выполненных из минерального природного вещества с лечебными свойствами. На фиг.1 изображена структурная схема устройства; на фиг.2 схематическое расположение ламинизатора потока воздуха, датчика температуры, нагревательного элемента, вентилятора; на фиг.3 схематическое изображение ламинизатора потока воздуха, вид сверху. Устройство для термотерапии (фиг.1) содержит датчик температуры 1 (Температурные измерения: Справ., 1989), усилитель 2 (Температурные измерения: Справ., 1989), триггер 3 (Шило В.Л., 1985), нагревательный элемент4, ламинизатор 5 потока воздуха, делитель 6 (Бирюков С.А., 1990), задающий генератор 7 (Бирюков С.А., 1990), коммутатор временных интервалов 8 (Гутников В.С, 1988; Волгин К.Ю. и др., 1988), коммутатор блока питания 9 (Борноволоков Э.П. и др., 1982), блок питания 9, световое табло 11, состоящее из двух светодиодов красного и зеленого цвета, генератор звуковых сигналов 12 (Горошков Б.И., 1988), наушники 13, вентилятор 14. Датчик температуры 1, усилитель 2, триггер 3, первый вход нагревательного элемента 4 соединены последовательно, первый выход коммутатора временных интервалов 8 подключен к входу коммутатора блока питания 9, выход которого подключен к входу блока питания 10, первый выход которого соединен со вторым входом нагревательного элемента 4, а второй выход блока питания 10 с входом вентилятора 14, второй выход коммутатора временных интервалов 8 соединен последовательно с генератором звуковых сигналов 12 и наушниками 13, третий выход коммутатора временных интервалов 8 соединен со световым табло 11, выход задающего генератора 7 подключен к входу делителя 6, вы ход которого соединен с входом коммутатора временных интервалов 8. Ламинизатор потока воздуха 5 (фиг.2) расположен на выходе конфузора перед датчиком температуры 1 и нагревательным элементом 4 за которыми находится вентилятор 14. Стрелками обозначено направление движения воздушного потока. Ламинизатор 5 потока воздуха (фиг.3), вид сверху, состоит из 3 - х гр упп элементов 15, которые представляют собой цилиндры определенного размера, установленные с зазором по отношению друг к другу, что исключает турбулентность термического воздушного потока (Повх И.Л. 1976), т.е. обеспечивает равномерность температуры по всему сечению воздушного потока (стрелками обозначено движение воздушного потока). Элементы 15 ламинизатора 5 воздушного потока выполнены из минерального природного вещества с лечебными свойствами (например, сердолик, группа халцедона), позволяющего стимулировать окислительно-восстановительные процессы в организме (Исаев Ю.А., 1992; Миловский А.В. и др., 1982). Устройство работает следующим образом. При лечении неврозов термическим воздушным потоком с температурой 35 - 40°C воздействуют по время вдоха пациента на назолабиальную зону лица пациента (Лихтенштейн В.А., 1990); невралгии тройничного нерва - на зоны его проекции на теле пациента (Лихтенштейн В.А., 1990); заболеваний дыхательной системы - на назолабиальную зону лица и парастернально (Гамзатова А.А., 1985; Гитинов Н.В. и др., 1987). Для ускорения заживления ран используется воздействие термического потока с лечебными свойствами с температурой 35 - 40°C на область раны с экспозицией 1 - 10мин. На пациента надеваются наушники 13, ламинизатор 5 воздушного потока, датчик температуры 1, нагревательный элемент 4, вентилятор 14 устанавливаются напротив зоны тела пациента, на которое будет воздействовать термический поток воздуха с лечебными свойствами. Импульсы с задающего генератора 7 поступают на делитель 6, который обеспечивает получение заданных параметров частоты дыхания пациента, а также запуск коммутатора временных интервалов 8. С выхода один коммутатора временных интервалов 8 посредством коммутатора блока питания 9 во время вдоха включается блок питания 10, который через выход один включает нагревательный элемент 4 и через выход 2 включает вентилятор 14. Во время выдоха коммутатор временных интервалов 8 через коммутатор блока питания 9 и блок питания 10 отключает нагревательный элемент 4 и вентилятор 14. В таком режиме осуществляется лечение неврозов, невралгий тройничного нерве, заболеваний дыхательной системы в течении заданного времени. Триггер 3 запрограммирован на определенную температур у потока воздуха, которая контролируется датчиком температуры 1, сигнал с которого поступает через усилитель 2 на триггер 3. При повышении заданных параметров температуры воздушного потока с лечебными свойствами триггер 3 отключает нагревательный элемент 4, при понижении заданных параметров температуры - триггер 3 включает нагревательный элемент 4. При управлении длительности вдоха и выдоха пациента коммутатор временных интервалов 8 через выход два включает генератор звуковых сигналов 12 и пациент обязан в течении времени действия звукового сигнала в наушниках 13 сделать вдох. В течении времени отсутствия звукового сигнала в наушниках 13 пациент обязан сделать выдох. Управление длительностью вдоха и выдоха пациента может осуществляться и световым табло 11, вдох - горит красный светодиод, выдох с горит зеленый светодиод. По истечении заданного времени лечебной процедуры устройство отключается.
