Машина для очищення насіння

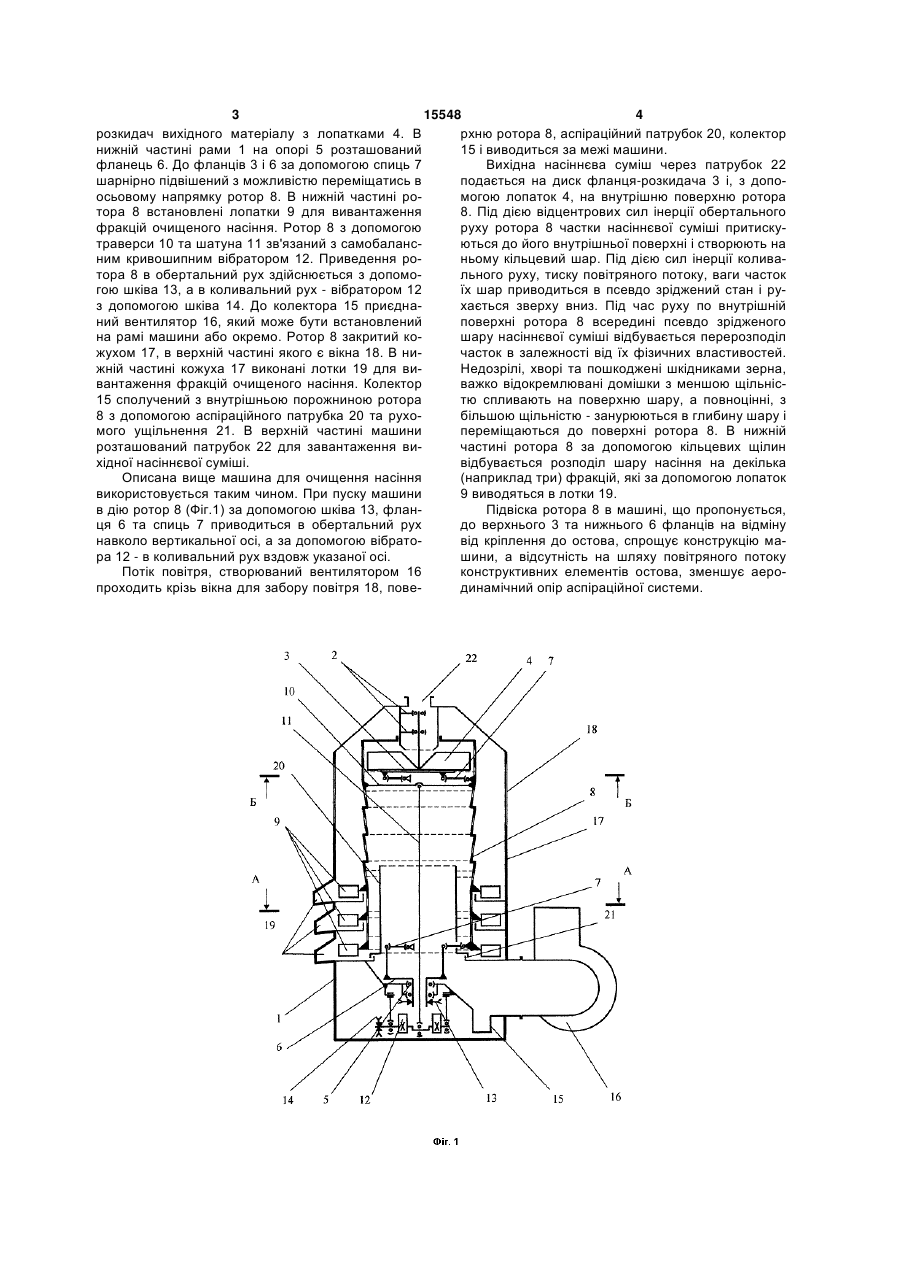

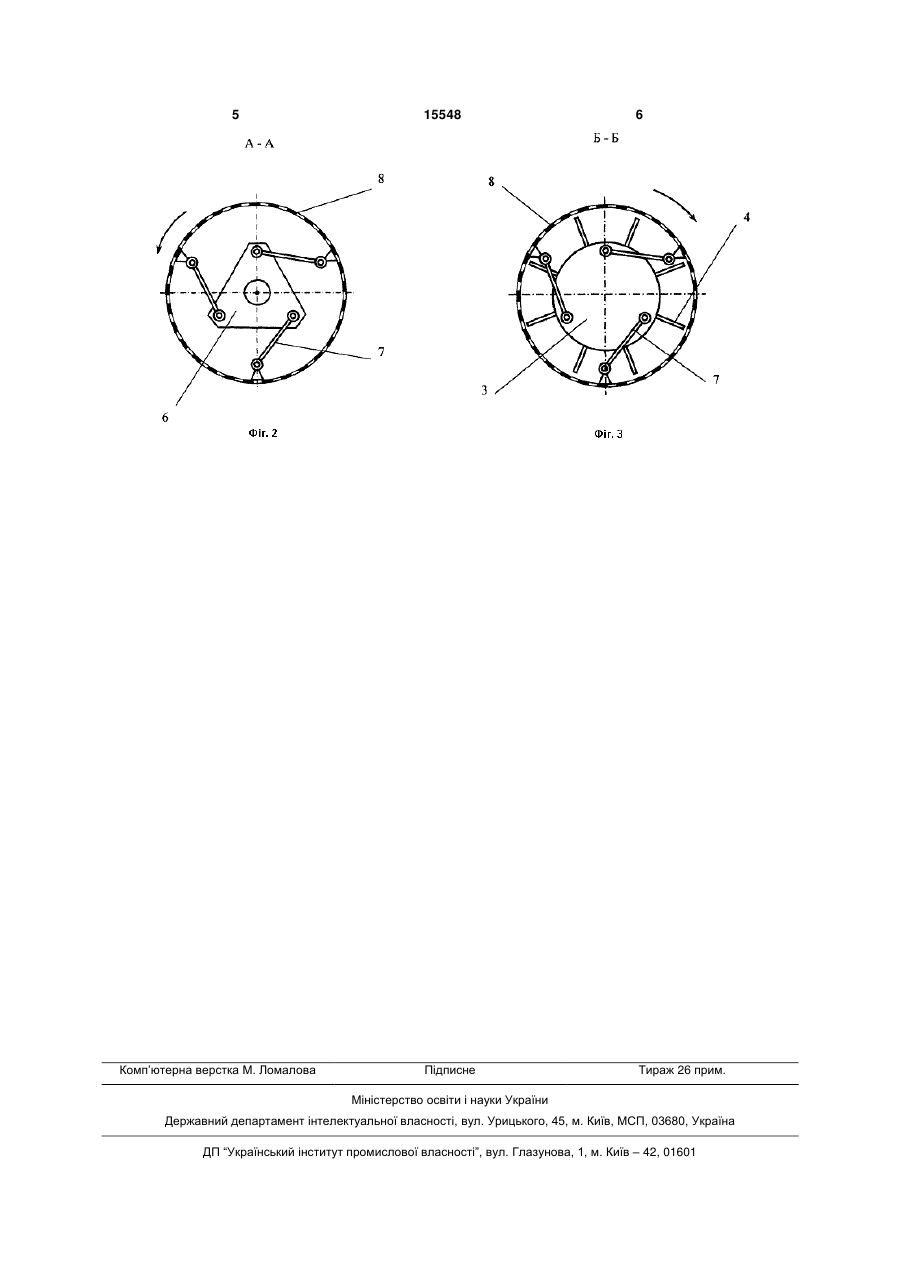

Машина для очищення насіння, що має раму, на опорах якої підвішений вертикальний повітропроникний ступінчастий ротор, аспіраційний патрубок, приводи ротора, яка відрізняється тим, що на опорах встановлено верхній та нижній фланці, на яких закріплений з можливістю переміщення вздовж вертикальної осі повітропроникний ступінчастий ротор. (19) (21) u200511513 (22) 05.12.2005 (24) 17.07.2006 (46) 17.07.2006, Бюл. №7, 2006р. (72) Малюта Сергій Іванович (73) ТАВРІЙСЬКА ДЕРЖАВНА АГРОТЕХНІЧНА АКАДЕМІЯ 3 15548 4 розкидач вихідного матеріалу з лопатками 4. В рхню ротора 8, аспіраційний патрубок 20, колектор нижній частині рами 1 на опорі 5 розташований 15 і виводиться за межі машини. фланець 6. До фланців 3 і 6 за допомогою спиць 7 Вихідна насіннєва суміш через патрубок 22 шарнірно підвішений з можливістю переміщатись в подається на диск фланця-розкидача 3 і, з допоосьовому напрямку ротор 8. В нижній частині ромогою лопаток 4, на внутрішню поверхню ротора тора 8 встановлені лопатки 9 для вивантаження 8. Під дією відцентрових сил інерції обертального фракцій очищеного насіння. Ротор 8 з допомогою руху ротора 8 частки насіннєвої суміші притискутраверси 10 та шатуна 11 зв'язаний з самобалансються до його внутрішньої поверхні і створюють на ним кривошипним вібратором 12. Приведення роньому кільцевий шар. Під дією сил інерції коливатора 8 в обертальний рух здійснюється з допомольного руху, тиску повітряного потоку, ваги часток гою шківа 13, а в коливальний рух - вібратором 12 їх шар приводиться в псевдо зріджений стан і руз допомогою шківа 14. До колектора 15 приєднахається зверху вниз. Під час руху по внутрішній ний вентилятор 16, який може бути встановлений поверхні ротора 8 всередині псевдо зрідженого на рамі машини або окремо. Ротор 8 закритий кошару насіннєвої суміші відбувається перерозподіл жухом 17, в верхній частині якого є вікна 18. В ничасток в залежності від їх фізичних властивостей. жній частині кожуха 17 виконані лотки 19 для виНедозрілі, хворі та пошкоджені шкідниками зерна, вантаження фракцій очищеного насіння. Колектор важко відокремлювані домішки з меншою щільніс15 сполучений з внутрішньою порожниною ротора тю спливають на поверхню шару, а повноцінні, з 8 з допомогою аспіраційного патрубка 20 та рухобільшою щільністю - занурюються в глибину шару і мого ущільнення 21. В верхній частині машини переміщаються до поверхні ротора 8. В нижній розташований патрубок 22 для завантаження вичастині ротора 8 за допомогою кільцевих щілин хідної насіннєвої суміші. відбувається розподіл шару насіння на декілька Описана вище машина для очищення насіння (наприклад три) фракцій, які за допомогою лопаток використовується таким чином. При пуску машини 9 виводяться в лотки 19. в дію ротор 8 (Фіг.1) за допомогою шківа 13, фланПідвіска ротора 8 в машині, що пропонується, ця 6 та спиць 7 приводиться в обертальний рух до верхнього 3 та нижнього 6 фланців на відміну навколо вертикальної осі, а за допомогою вібратовід кріплення до остова, спрощує конструкцію мара 12 - в коливальний рух вздовж указаної осі. шини, а відсутність на шляху повітряного потоку Потік повітря, створюваний вентилятором 16 конструктивних елементів остова, зменшує аеропроходить крізь вікна для забору повітря 18, повединамічний опір аспіраційної системи. 5 Комп’ютерна верстка М. Ломалова 15548 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
