Культиватор широкозахоплювальний типу кпе-кпс

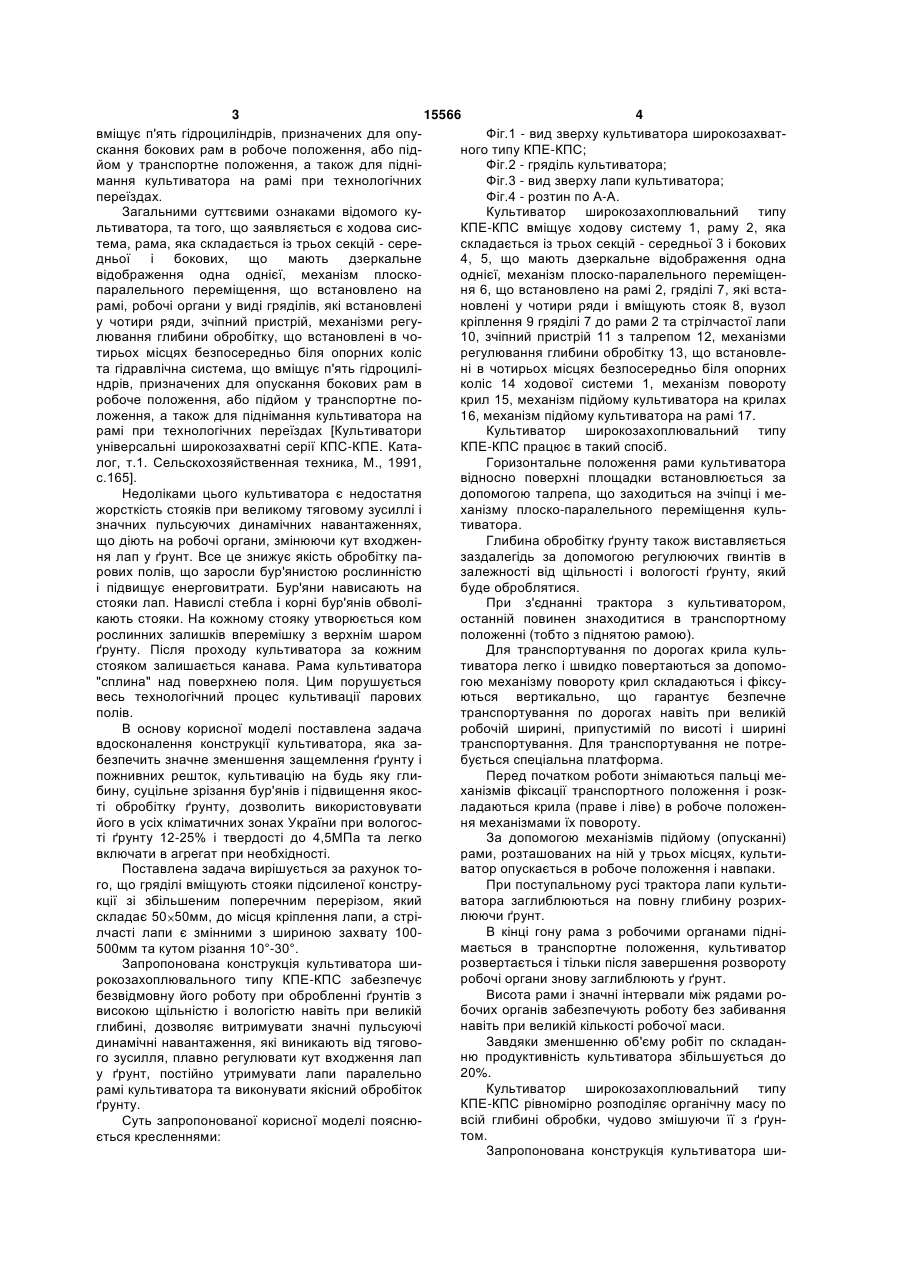

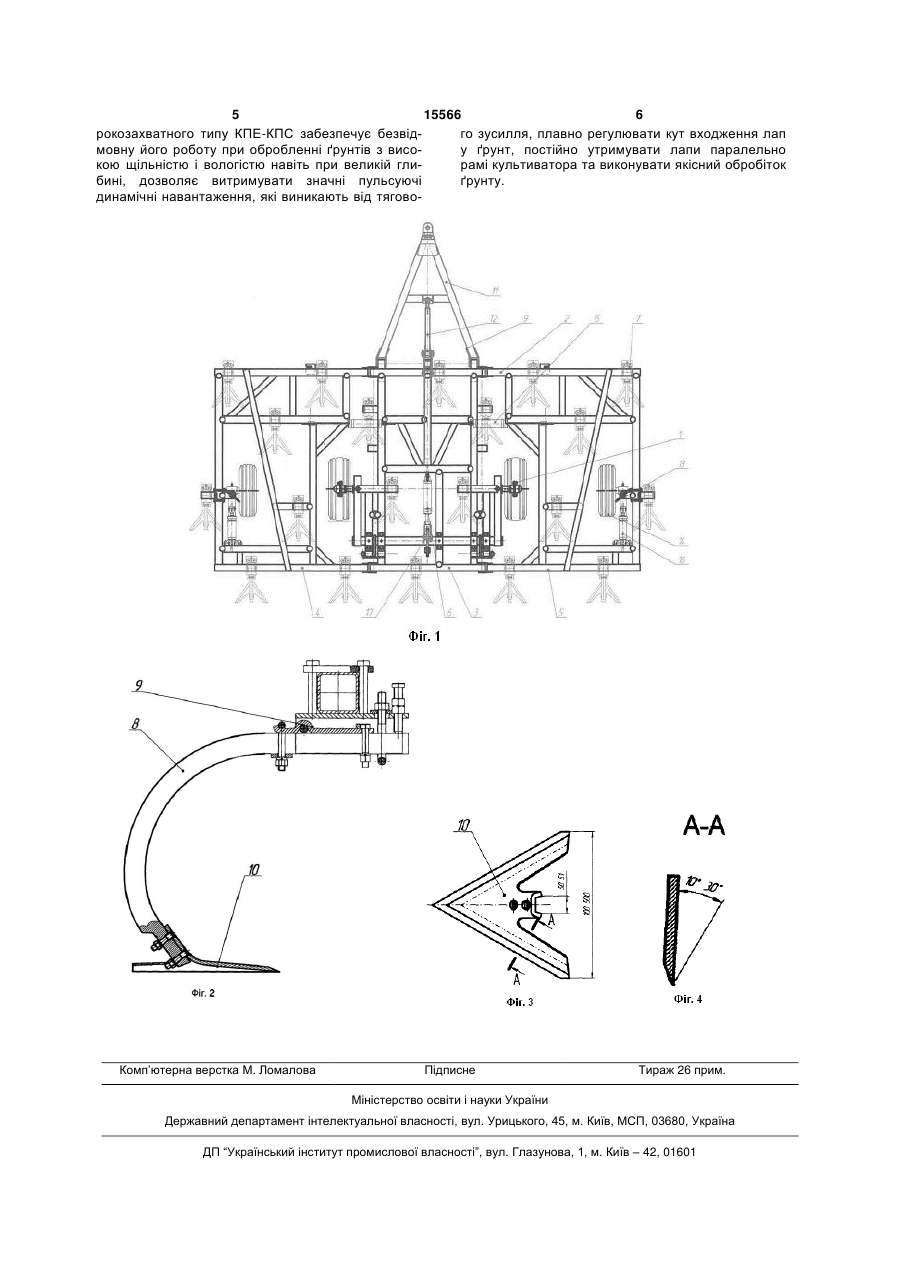

Культиватор широкозахоплювальний типу КПЕ-КПС, який містить ходову систему, раму, що складається із трьох секцій - середньої і бокових, які мають дзеркальне відображення одна одної, механізм плоскопаралельного переміщення, встановлений на рамі, робочі органи у вигляді гряділів, які встановлені у чотири ряди, зчіпний пристрій з 3 15566 4 вміщує п'ять гідроциліндрів, призначених для опуФіг.1 - вид зверху культиватора широкозахватскання бокових рам в робоче положення, або підного типу КПЕ-КПС; йом у транспортне положення, а також для підніФіг.2 - гряділь культиватора; мання культиватора на рамі при технологічних Фіг.3 - вид зверху лапи культиватора; переїздах. Фіг.4 - розтин по А-А. Загальними суттєвими ознаками відомого куКультиватор широкозахоплювальний типу льтиватора, та того, що заявляється є ходова сисКПЕ-КПС вміщує ходову систему 1, раму 2, яка тема, рама, яка складається із трьох секцій - серескладається із трьох секцій - середньої 3 і бокових дньої і бокових, що мають дзеркальне 4, 5, що мають дзеркальне відображення одна відображення одна однієї, механізм плоскооднієї, механізм плоско-паралельного переміщенпаралельного переміщення, що встановлено на ня 6, що встановлено на рамі 2, гряділі 7, які встарамі, робочі органи у виді гряділів, які встановлені новлені у чотири ряди і вміщують стояк 8, вузол у чотири ряди, зчіпний пристрій, механізми регукріплення 9 гряділі 7 до рами 2 та стрілчастої лапи лювання глибини обробітку, що встановлені в чо10, зчіпний пристрій 11 з талрепом 12, механізми тирьох місцях безпосередньо біля опорних коліс регулювання глибини обробітку 13, що встановлета гідравлічна система, що вміщує п'ять гідроциліні в чотирьох місцях безпосередньо біля опорних ндрів, призначених для опускання бокових рам в коліс 14 ходової системи 1, механізм повороту робоче положення, або підйом у транспортне покрил 15, механізм підйому культиватора на крилах ложення, а також для піднімання культиватора на 16, механізм підйому культиватора на рамі 17. рамі при технологічних переїздах [Культиватори Культиватор широкозахоплювальний типу універсальні широкозахватні серії КПС-КПЕ. КатаКПЕ-КПС працює в такий спосіб. лог, т.1. Сельскохозяйственная техника, М., 1991, Горизонтальне положення рами культиватора с.165]. відносно поверхні площадки встановлюється за Недоліками цього культиватора є недостатня допомогою талрепа, що заходиться на зчіпці і межорсткість стояків при великому тяговому зусиллі і ханізму плоско-паралельного переміщення кульзначних пульсуючих динамічних навантаженнях, тиватора. що діють на робочі органи, змінюючи кут входженГлибина обробітку ґрунту також виставляється ня лап у ґрунт. Все це знижує якість обробітку пазаздалегідь за допомогою регулюючих гвинтів в рових полів, що заросли бур'янистою рослинністю залежності від щільності і вологості ґрунту, який і підвищує енерговитрати. Бур'яни нависають на буде оброблятися. стояки лап. Навислі стебла і корні бур'янів обволіПри з'єднанні трактора з культиватором, кають стояки. На кожному стояку утворюється ком останній повинен знаходитися в транспортному рослинних залишків вперемішку з верхнім шаром положенні (тобто з піднятою рамою). ґрунту. Після проходу культиватора за кожним Для транспортування по дорогах крила кульстояком залишається канава. Рама культиватора тиватора легко і швидко повертаються за допомо"сплина" над поверхнею поля. Цим порушується гою механізму повороту крил складаються і фіксувесь технологічний процес культивації парових ються вертикально, що гарантує безпечне полів. транспортування по дорогах навіть при великій В основу корисної моделі поставлена задача робочій ширині, припустимій по висоті і ширині вдосконалення конструкції культиватора, яка затранспортування. Для транспортування не потребезпечить значне зменшення защемлення ґрунту і бується спеціальна платформа. пожнивних решток, культивацію на будь яку глиПеред початком роботи знімаються пальці мебину, суцільне зрізання бур'янів і підвищення якосханізмів фіксації транспортного положення і розкті обробітку ґрунту, дозволить використовувати ладаються крила (праве і ліве) в робоче положенйого в усіх кліматичних зонах України при вологосня механізмами їх повороту. ті ґрунту 12-25% і твердості до 4,5МПа та легко За допомогою механізмів підйому (опусканні) включати в агрегат при необхідності. рами, розташованих на ній у трьох місцях, культиПоставлена задача вирішується за рахунок товатор опускається в робоче положення і навпаки. го, що гряділі вміщують стояки підсиленої конструПри поступальному русі трактора лапи культикції зі збільшеним поперечним перерізом, який ватора заглиблюються на повну глибину розрихлюючи ґрунт. складає 50 50мм, до місця кріплення лапи, а стріВ кінці гону рама з робочими органами піднілчасті лапи є змінними з шириною захвату 100мається в транспортне положення, культиватор 500мм та кутом різання 10°-30°. розвертається і тільки після завершення розвороту Запропонована конструкція культиватора широбочі органи знову заглиблюють у ґрунт. рокозахоплювального типу КПЕ-КПС забезпечує Висота рами і значні інтервали між рядами робезвідмовну його роботу при обробленні ґрунтів з бочих органів забезпечують роботу без забивання високою щільністю і вологістю навіть при великій навіть при великій кількості робочої маси. глибині, дозволяє витримувати значні пульсуючі Завдяки зменшенню об'єму робіт по складандинамічні навантаження, які виникають від тяговоню продуктивність культиватора збільшується до го зусилля, плавно регулювати кут входження лап 20%. у ґрунт, постійно утримувати лапи паралельно Культиватор широкозахоплювальний типу рамі культиватора та виконувати якісний обробіток КПЕ-КПС рівномірно розподіляє органічну масу по ґрунту. всій глибині обробки, чудово змішуючи її з ґрунСуть запропонованої корисної моделі пояснютом. ється кресленнями: Запропонована конструкція культиватора ши 5 15566 6 рокозахватного типу КПЕ-КПС забезпечує безвідго зусилля, плавно регулювати кут входження лап мовну його роботу при обробленні ґрунтів з висоу ґрунт, постійно утримувати лапи паралельно кою щільністю і вологістю навіть при великій глирамі культиватора та виконувати якісний обробіток бині, дозволяє витримувати значні пульсуючі ґрунту. динамічні навантаження, які виникають від тягово Комп’ютерна верстка М. Ломалова Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
