Культиватор

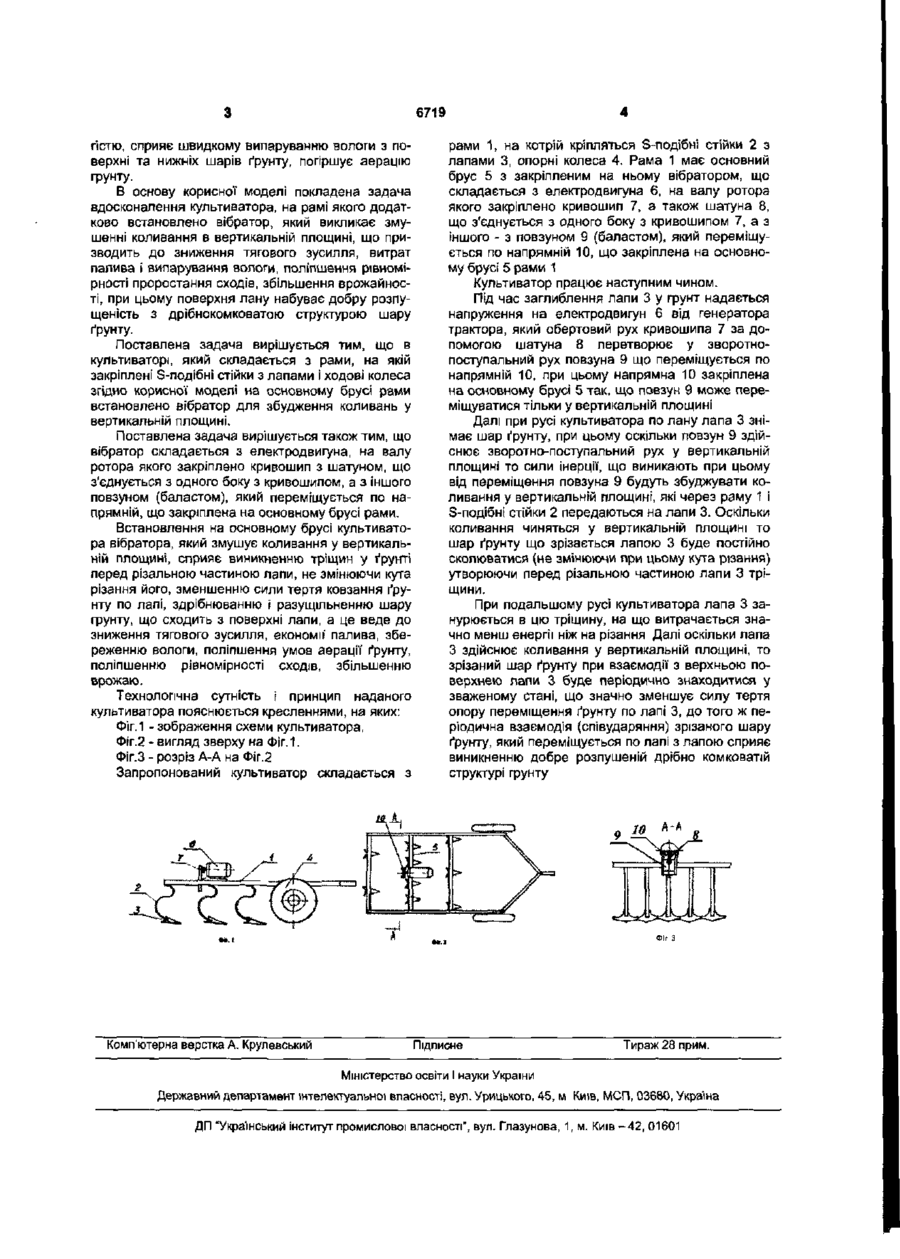

1. Культиватор, що складається з рами, на якій закріплено S-подібні стійки з лапами і ходові колеса, який відрізняється тим, що на основному брусі рами встановлено вібратор для збудження коливань у вертикальній площині. 2. Культиватор за п. 1, який відрізняється тим, що вібратор складається з електродвигуна, на валу ротора якого закріплено кривошип з шатуном, що з'єднується з одного боку з кривошипом, а з іншого - повзуном (баластом), який переміщується по напрямній, що закріплено на основному брусі рами. Корисна модель відноситься до області сільськогосподарського машинобудування и може бути використано у культиваторах при обробітку ґрунту. Грунт після основного обробітку, іцо здійснюється плугами, піддягається також системі додаткового обробітку, який здійснюється культиваторами. Культиватори призначені для механізації процесів передпосівного обробітку ґрунту, догляду за парами та Ін. Для отримання дружних сходів сільськогосподарських культур необхідно мати на поверхні лана гарно розрихленій дрібнокомковий структурний шар грунту. Відома конструкція культиватора ЗКПН-2, що складається з рами, жорсткої стійки з лапою и ходових коліс. [П.М. Василенко, П.Т Бабий. Культиваторы Издательство Украинской академии с-х наук Киев, 1961 - 329 с ] Недоліком відомої конструкції є велике тягове зусилля на гаку, що веде до збільшення витрат палива, і пояснюється тим, що у культиваторів з жорсткими стійками тягове зусилля витрачається на подолання сил різання і ущільнення ґрунту, який переміщується по лапі. Оскільки лапа виконана у вигляді клину, то вона занурюючись у грунт зрізає шар, котрий переміщуючись по верхній поверхні її ущілюється, а при сході з неї розпадається на вели коком ковату структуру Вел и коком ко вата структура ґрунту погіршує просочування води до нього, сприяє інтенсивному випаруванню вологості як з його поверхні, так і з нижніх шарів, погіршуються умови його аерації", що знижує необхідну інтенсивність протікання біологічних процесів, сприяє зниженню мобілізації ресурсів поживних речовин, які маються у грунті, І погіршує їх використання. [Сільськогосподарські машини. Д.Г Войтюк, Г.Р. Гавриленко. Київ, "Урожай", 1994]. За найближчий аналог прийнята конструкція культиватора КШП-8, що складається з рами, Sподібної пружної стійкі з лапою і ходових коліс Оскільки щільність ґрунту по лану неоднакова, то лапа культиватора при переміщенні, занурюючись в більш щільні шари ґрунту, за рахунок пружних властивостей S-подібна стійка відхиляється в протилежний переміщенню агрегату бік, при цьому лапа збільшує кут різання за рахунок чого відбувається не різання ґрунту, а скол його з утворенням тріщини перед носком лапи. В утворену у ґрунті тргщину, під дією пружної сили S-подібноі стійки лапа занурюється і так періодично повторюється, тобто лапа разом зі стійкою періодично коливається в горизонтальній площині При цьому тягове зусилля декілька зменшується, але при відхиленні S-подІбної стійки з лапою в бік, протилежний переміщенню культиватора збільшується кут різання лапи і тому збільшується сила тиску грунту на поверхню лапи, тому збільшується сила тертя переміщенню ґрунту по поверхні лапи, що приводить до зростання тягового зусилля, а також до збільшення тиску на поверхню лапи, що веде до переущільнення грунту. При поверненні лапи у вихідний стан, під дією пружних сил S-подібної стійки, великі комки ґрунту викидаються уперед та в сторони, утворюючи борозни і бугри, що погіршує структуру ґрунту, погіршує насічення ґрунту воло
