Важкий комбінований культиватор

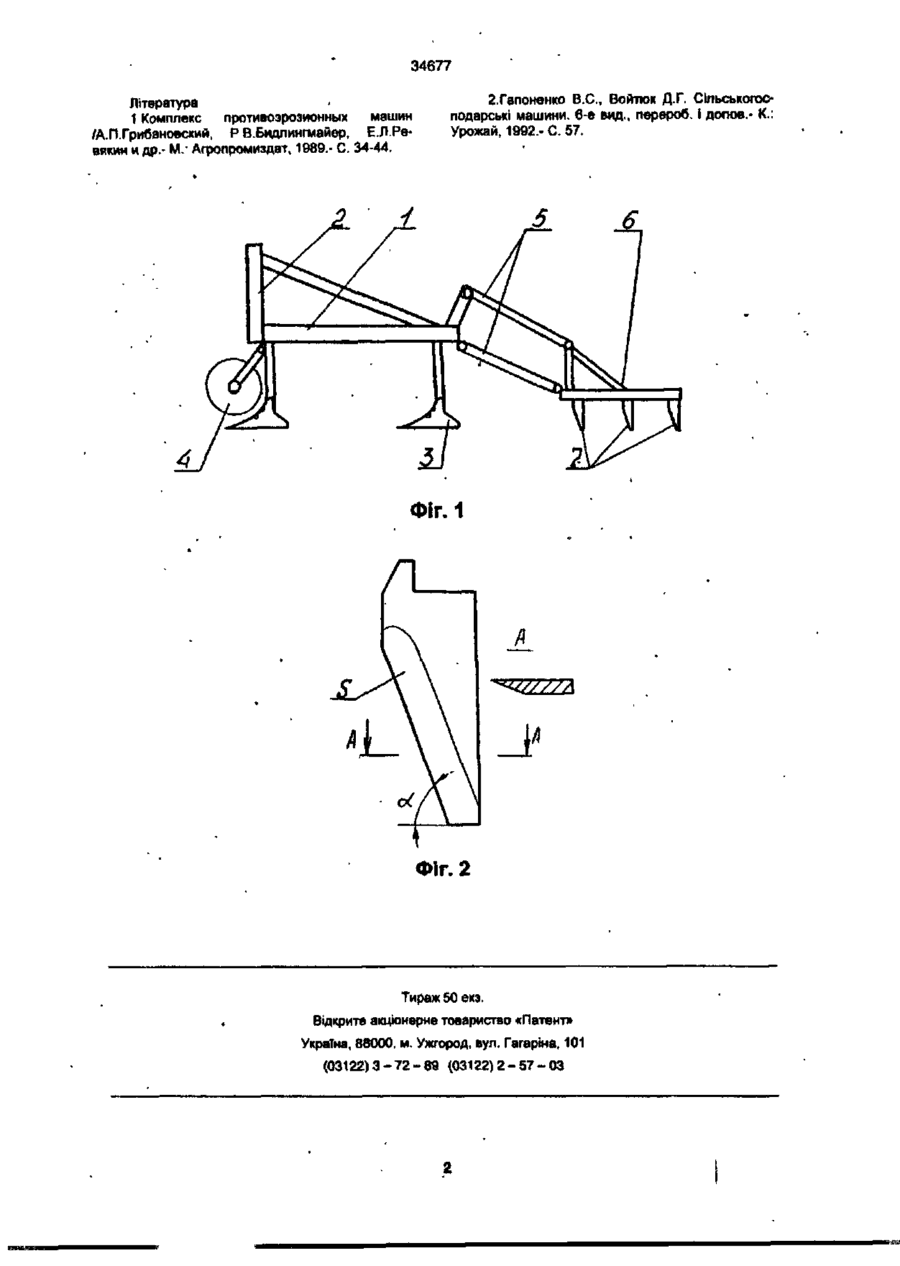

УКРАЇНА (19) UA (11,34677 па, А (51) 6А01В35/02 МІНІСТЕРСТВО ОСВІТИ І НАУКИ УКРАЇНИ ДЕРЖАВНИЙ ДЕПАРТАМЕНТ ІНТЕЛЕКТУАЛЬНОЇ ВЛАСНОСТІ ОПИС ДО ДЕКЛАРАЦІЙНОГО ПАТЕНТУ НА ВИНАХІД видається лід відповідальність власника патенту (54, ВАЖКИЙ КОМБІНОВАНИЙ КУЛЬТИВАТОР (21)99010121 (22)10.01.1999 (24) 15.03.2001 (46) 15.03.2001, Бюл. № 2, 2001 р. (72, Сало Василь Михайлович, Кропівний Володимир Миколайович, Дейкун Віктор Анатолійович, Місків Вадим Зіновійович (73) КІРОВОГРАДСЬКИЙ ІНСТИТУТ СІЛЬСЬКОГОСПОДАРСЬКОГО МАШИНОБУДУВАННЯ (57, Важкий комбінований культиватор, що скла; дається з рами з причіпним пристроєм, на якій установлено стрільчаті лапи і опорні колеса, який відрізняється тим, що слідом за лапами за допомогою паралелограмного механізму закріплено борони з плоскими зубами, які мають тупий кут входження в грунт. Винахід відноситься до сільськогосподарського машинобудування та, зокрема, до машин для суцільного обробітку грунту. Відомі плоскорізи-глибокорозпушувачі КПШ5, КПШ-9, а також важкі культиватори КТС-10-1, КТС-10-2 що виконують суцільний обробіток грунту, в яких робочими органами є плоскорізні лапи чи важкі культиваторні лапи на жорстких та пружинних стояках (1). Вони підрізають скибу грунту і в відповідній мірі кришать її. Основним недопіком при роботі вказаних знарядь є значна глибистість поверхні, особливо при обробці важких грунтів. Найбільш близькою до заявляємо'!1, по виконанню технологічного процесу, є машина КПЄ3,8, основним робочим органом якої є важкі культиваторні лапи на пружинних стояках [2].Але культиватори) лапи на пружинних стояках при використанні їх на важких грунтах також недостатньо якісно здійснюють розпушування грунту, тому глибистість поверхні поля після проходу машини залишається надмірно великою, а при ЩІЛЬНОСТІ грунту вищій за 1,5 г/см3 взагапі не заглиблюються в фунт. Другим недоліком використання даного культиватора є велика гребен ислсть поверхні поля що спричиняє інтенсивному відтоку вологи. Задача, на вирішення якої направлений винахід, полягає в підвищенні якісних показників і надійності виконання основного безполицевого обробітку фунту. Вирішується задача тим, що для виконання вказаного технологічного процесу пропонується важкий комбінований культиватор особливістю якого є те, що слідом за папами за допомогою паралелофамного механізму закріплено борони з плоскими зубами .які мають тупий кут входження в фунт. Наявність в конструкції культиватора борони забезпечує додаткове розпушування грунту і вирівнювання його поверхні, а наявність тупих кутів входження на плоских зубах борони запобігає забиванню її рослинними рештками. Зміст винаходу пояснюється рисунками, де на фіг 1 зображено схему важкого комбінованого культиватора, який складається з рами 1. з причіпним пристроєм 2, на якій установлені стрільчаті лапи 3 і опорні колеса 4. Позаду лап до рами за допомогою паралелограмного механізму 5 закріплені борони 6 з ппоским зубами 7, Зуби розташовані на бороні в декілька рядів і мають тупий кут входження в грунт. Працює культиватор слідуючим чином При переміщенні в фунті стрільчаті лапи підрізають його в горизонтальній ппощині на певній глибині і частково кришать Зу* би борони розрізають скиби грунту в вертикальній площині, додатково кришать її і вирівнюють поверхню поля від гребенів, які залишаються після проходу стрільчатих лап. Паралелограмне закріплення борін до рами культиватора забезпечує рівномірне по глибині ходу розпушування грунту зубами всіх рядів. Щоб запобігти накопиченню решток на зубах борони вони мають тупий кут входження в грунт і ноже видне ребро S в передній частині зуба (фіг. 2). Таким чином основна маса рослинних решток притискається ножевидним ребром до фунту і перерізається, а решта вминається в нижній шар розпушеного фунту і сходить з зубів. Поєднання для розпушування фунту стрільчатих лап і борін з плоскими зубами здатне забезпечити високу якість основного безполицевого обробітку фунту і запобігти забиванню робочих органів рослинними рештками. 1 со 34677 2.Гапоненко B.C., Войлок Д.Г. Сільськогосподарські машини. 6-е вид., перероб. І допов- К.: Урожай, 1992.-С 57. Література 1 Комплекс противоэрозионных машин /А.П.Грибановский, Р В.Бидлингмайер, Е.Л.Ревякин и др.- М- Агропромиздат, 1989.- С. 34-44. ФІГ.1 fl А Фіг. 2 Тираж 50 екз. Відкрите акціонерне товариство «Патент» Україна, 88000, м. Ужгород, вул, Гагаріна, 101 (03122)3-72-89 (03122)2-57-03
