Магнітний фільтр-осаджувач

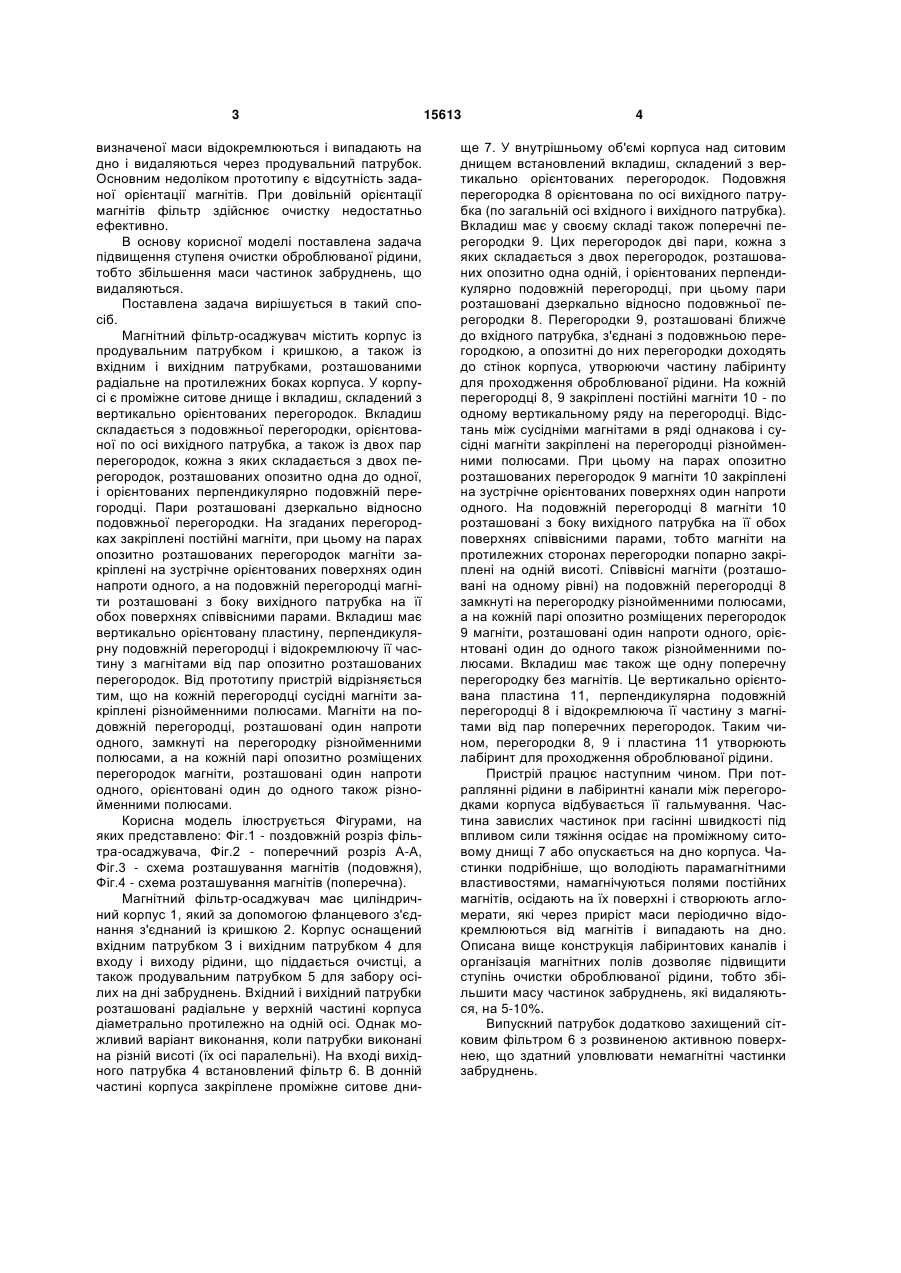

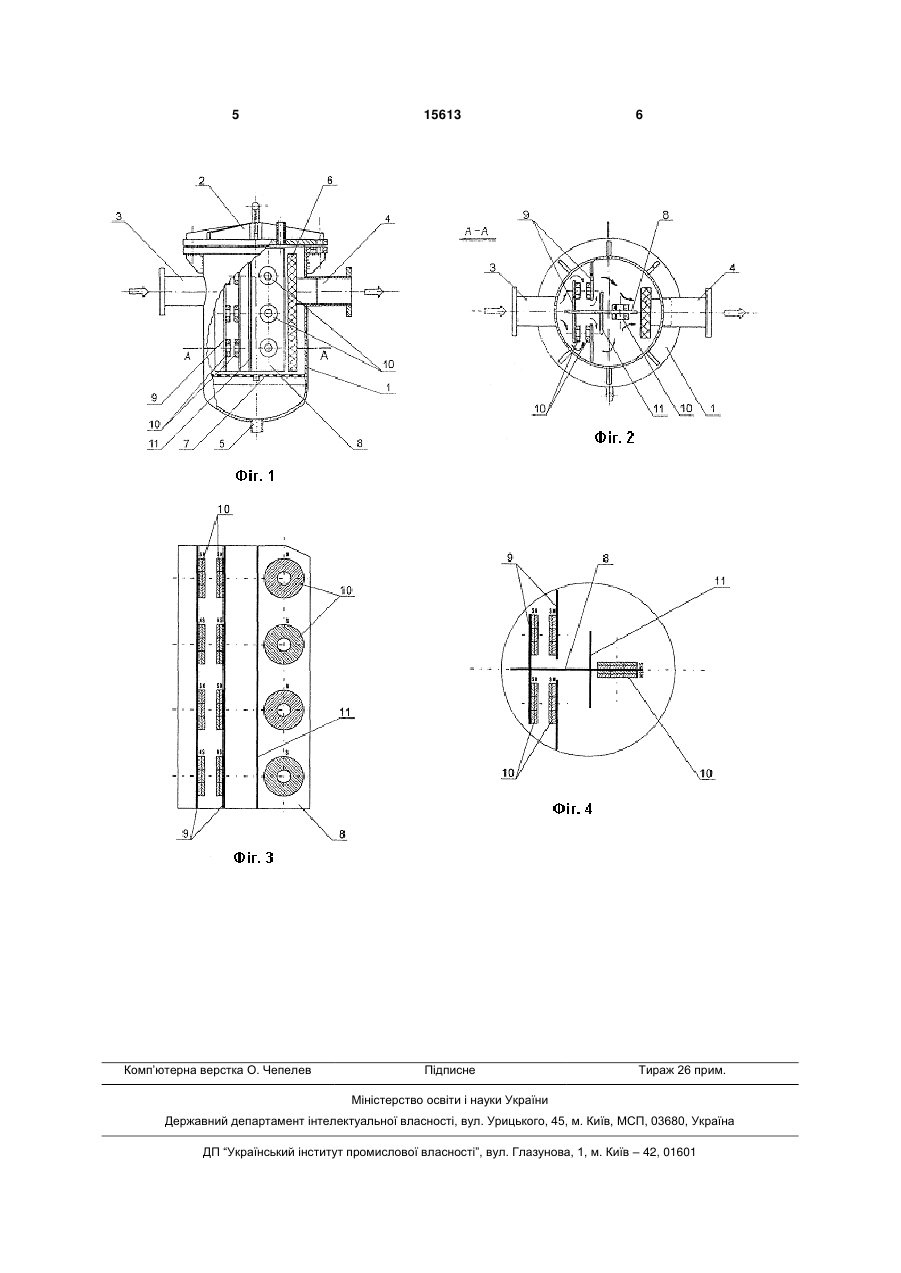

Магнітний фільтр-осаджувач, який містить корпус, що закривається кришкою, який має в донній частині продувальний патрубок, а також у верхній частині вхідний і вихідний патрубки, розташовані радіально на протилежних боках корпусу, у корпусі є проміжне ситове днище і вкладиш, складений з вертикально орієнтованих перегородок, з яких подовжня перегородка орієнтована по осі вихідного патрубка, а також дві пари перегородок розташовані з боку вхідного патрубка, кожна пара складається з двох перегородок, розташованих U 1 3 визначеної маси відокремлюються і випадають на дно і видаляються через продувальний патрубок. Основним недоліком прототипу є відсутність заданої орієнтації магнітів. При довільній орієнтації магнітів фільтр здійснює очистку недостатньо ефективно. В основу корисної моделі поставлена задача підвищення ступеня очистки оброблюваної рідини, тобто збільшення маси частинок забруднень, що видаляються. Поставлена задача вирішується в такий спосіб. Магнітний фільтр-осаджувач містить корпус із продувальним патрубком і кришкою, а також із вхідним і вихідним патрубками, розташованими радіальне на протилежних боках корпуса. У корпусі є проміжне ситове днище і вкладиш, складений з вертикально орієнтованих перегородок. Вкладиш складається з подовжньої перегородки, орієнтованої по осі вихідного патрубка, а також із двох пар перегородок, кожна з яких складається з двох перегородок, розташованих опозитно одна до одної, і орієнтованих перпендикулярно подовжній перегородці. Пари розташовані дзеркально відносно подовжньої перегородки. На згаданих перегородках закріплені постійні магніти, при цьому на парах опозитно розташованих перегородок магніти закріплені на зустрічне орієнтованих поверхнях один напроти одного, а на подовжній перегородці магніти розташовані з боку вихідного патрубка на її обох поверхнях співвісними парами. Вкладиш має вертикально орієнтовану пластину, перпендикулярну подовжній перегородці і відокремлюючу її частину з магнітами від пар опозитно розташованих перегородок. Від прототипу пристрій відрізняється тим, що на кожній перегородці сусідні магніти закріплені різнойменними полюсами. Магніти на подовжній перегородці, розташовані один напроти одного, замкнуті на перегородку різнойменними полюсами, а на кожній парі опозитно розміщених перегородок магніти, розташовані один напроти одного, орієнтовані один до одного також різнойменними полюсами. Корисна модель ілюструється Фігурами, на яких представлено: Фіг.1 - поздовжній розріз фільтра-осаджувача, Фіг.2 - поперечний розріз А-А, Фіг.3 - схема розташування магнітів (подовжня), Фіг.4 - схема розташування магнітів (поперечна). Магнітний фільтр-осаджувач має циліндричний корпус 1, який за допомогою фланцевого з'єднання з'єднаний із кришкою 2. Корпус оснащений вхідним патрубком З і вихідним патрубком 4 для входу і виходу рідини, що піддається очистці, а також продувальним патрубком 5 для забору осілих на дні забруднень. Вхідний і вихідний патрубки розташовані радіальне у верхній частині корпуса діаметрально протилежно на одній осі. Однак можливий варіант виконання, коли патрубки виконані на різній висоті (їх осі паралельні). На вході вихідного патрубка 4 встановлений фільтр 6. В донній частині корпуса закріплене проміжне ситове дни 15613 4 ще 7. У внутрішньому об'ємі корпуса над ситовим днищем встановлений вкладиш, складений з вертикально орієнтованих перегородок. Подовжня перегородка 8 орієнтована по осі вихідного патрубка (по загальній осі вхідного і вихідного патрубка). Вкладиш має у своєму складі також поперечні перегородки 9. Цих перегородок дві пари, кожна з яких складається з двох перегородок, розташованих опозитно одна одній, і орієнтованих перпендикулярно подовжній перегородці, при цьому пари розташовані дзеркально відносно подовжньої перегородки 8. Перегородки 9, розташовані ближче до вхідного патрубка, з'єднані з подовжньою перегородкою, а опозитні до них перегородки доходять до стінок корпуса, утворюючи частину лабіринту для проходження оброблюваної рідини. На кожній перегородці 8, 9 закріплені постійні магніти 10 - по одному вертикальному ряду на перегородці. Відстань між сусідніми магнітами в ряді однакова і сусідні магніти закріплені на перегородці різнойменними полюсами. При цьому на парах опозитно розташованих перегородок 9 магніти 10 закріплені на зустрічне орієнтованих поверхнях один напроти одного. На подовжній перегородці 8 магніти 10 розташовані з боку вихідного патрубка на її обох поверхнях співвісними парами, тобто магніти на протилежних сторонах перегородки попарно закріплені на одній висоті. Співвісні магніти (розташовані на одному рівні) на подовжній перегородці 8 замкнуті на перегородку різнойменними полюсами, а на кожній парі опозитно розміщених перегородок 9 магніти, розташовані один напроти одного, орієнтовані один до одного також різнойменними полюсами. Вкладиш має також ще одну поперечну перегородку без магнітів. Це вертикально орієнтована пластина 11, перпендикулярна подовжній перегородці 8 і відокремлююча її частину з магнітами від пар поперечних перегородок. Таким чином, перегородки 8, 9 і пластина 11 утворюють лабіринт для проходження оброблюваної рідини. Пристрій працює наступним чином. При потраплянні рідини в лабіринтні канали між перегородками корпуса відбувається її гальмування. Частина завислих частинок при гасінні швидкості під впливом сили тяжіння осідає на проміжному ситовому днищі 7 або опускається на дно корпуса. Частинки подрібніше, що володіють парамагнітними властивостями, намагнічуються полями постійних магнітів, осідають на їх поверхні і створюють агломерати, які через приріст маси періодично відокремлюються від магнітів і випадають на дно. Описана вище конструкція лабіринтових каналів і організація магнітних полів дозволяє підвищити ступінь очистки оброблюваної рідини, тобто збільшити масу частинок забруднень, які видаляються, на 5-10%. Випускний патрубок додатково захищений сітковим фільтром 6 з розвиненою активною поверхнею, що здатний уловлювати немагнітні частинки забруднень. 5 Комп’ютерна верстка О. Чепелев 15613 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
