Магнітний осаджувач

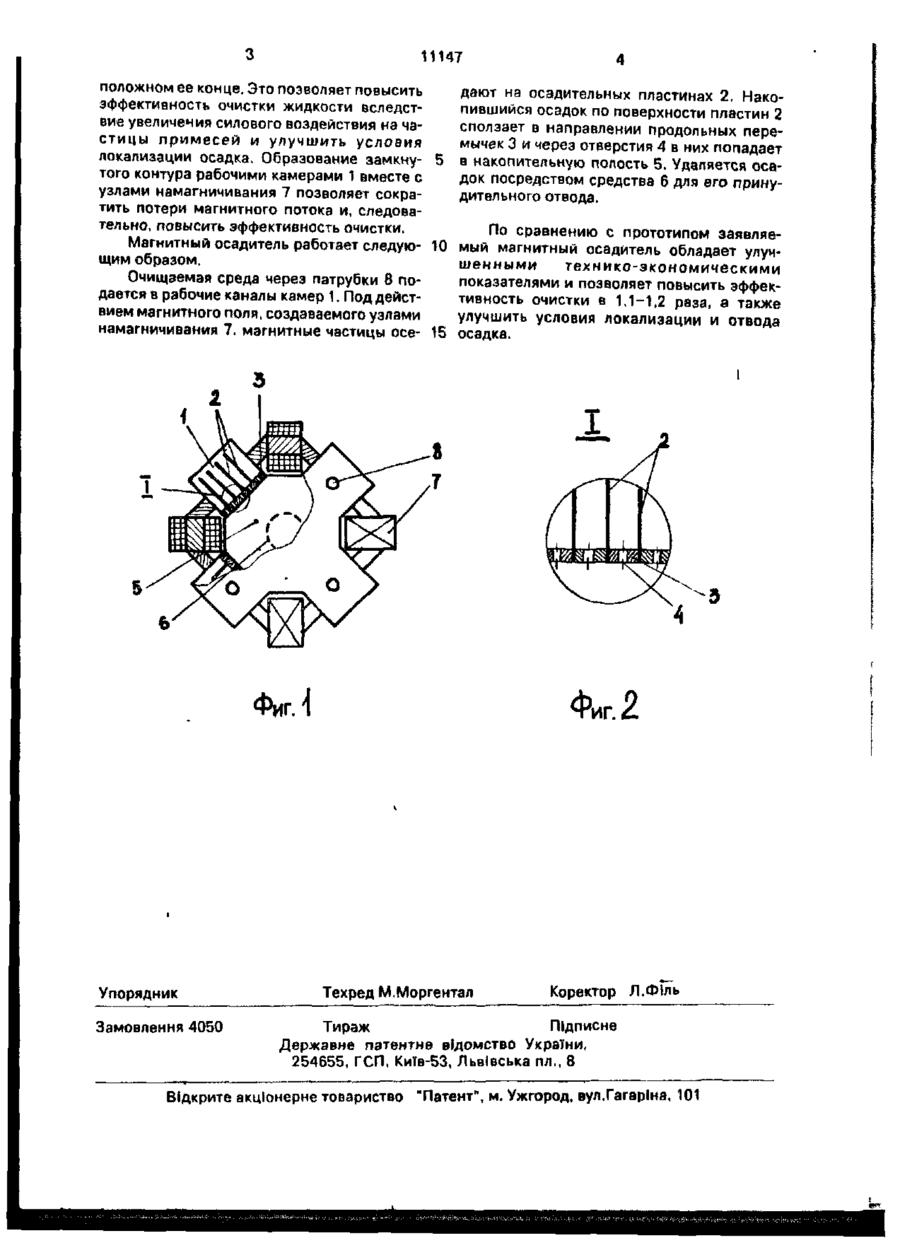

Магнитный осадитель, содержащий рабочие камеры с размещенными в них паке тами пластин, связующий элемент, средство принудительного отвода осадка и узлы намагничивания, размещенные между рабочими камерами, о т л и ч а ю щ и й с я тем, что связующий элемент выполнен в виде системы продольных перемычек со сквозными отверстиями, расположенных по одну сторону пакета пластин, рабочие камеры с узлами намагничивания размещены по замкнутому контуру с образованием между ними накопительной полости средства принудительного отвода осадка, а перемычки всех пакетов пластин размещены по внутреннему периметру контура. Изобретение относится к области магнитного разделения и может быть использовано в различных отраслях промышленности для очистки технологических и сточных вод. Целью изобретения является повышение эффективности очистки жидкости и локализации осадка. Магнитный осадитель изображен на фиг.1, а на фиг.2 показано расположение продольных перемычек со сквозными поперечными отверстиями. Магнитный осадитель содержит противолежащие рабочие камеры 1, в которых размещены пакеты пластин 2, причем пластины 2, которые в общем случае могут быть непараллельными между собой, связаны продольными перемычками 3 из ферромагнитного материала со сквозными поперечными отверстиями 4. Продольные перемычки 3 расположены по одну сторону пластин 2 и обращены к накопительной по лости 5. образованной состыкованными рабочими камерами 1, в которой размещено средство 6 для принудительного отвода, осадка. Встык рабочим камерам 1 располагаются узлы намагничивания 7, которые выполняются в виде электромагнитов или постоянных магнитов. Подача очищаемой среды осуществляется через патрубки 8. Накопление осадка на пластина* 2 наиболее интенсивно происходит в месте контакта их с продольными перемычками 3 за счет создания неоднородности поля. Размещение перемычек 3 по одну сторону пластин 2, с образованием самими перемычками 3 накопительной полости 5, позволяет сместить осадок в сторону средства б его принудительного отвода, за счет действия магнитных сил, при этом дополнительная неоднородность поля возникает вследствие неравномерного намагничивания пластин 2. Индукция магнитного поля на пластине 2 возле перемычки 3 больше, чем на противо О 11147 положном ее конце. Это позволяет повысить эффективность очистки жидкости вследствие увеличения силового воздействия на частицы примесей и улучшить условия локализации осадка. Образование замкнутого контура рабочими камерами 1 вместе с узлами намагничивания 7 позволяет сократить потери магнитного потока и, следовательно, повысить эффективность очистки. Магнитный осадитель работает следую- 10 щим образом. Очищаемая среда через патрубки 8 подается в рабочие каналы камер 1. Под действием магнитного поля, создаваемого узлами намагничивания 7. магнитные частицы осе- 15 дают на осадительных пластинах 2. Накопившийся осадок по поверхности пластин 2 сползает в направлении продольных перемычек 3 и через отверстия 4 в них попадает в накопительную полость 5. Удаляется осадок посредством средства 6 для его принудительного отвода. По сравнению с прототипом заявляемый магнитный осадитель обладает улучшенными технико-экономическими показателями и позволяет повысить эффективность очистки в 1,1-1,2 раза, а также улучшить условия локализации и отвода осадка. Фиг. 1 Фиг. Упорядник Замовлення 4050 Техред М.Моргентал Коректор Л.ФІль Тираж Підписне Державне патентне відомство України, 254655, ГСП. Київ-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород. вул.ГагарІна, 101
