Магнітний флокулятор

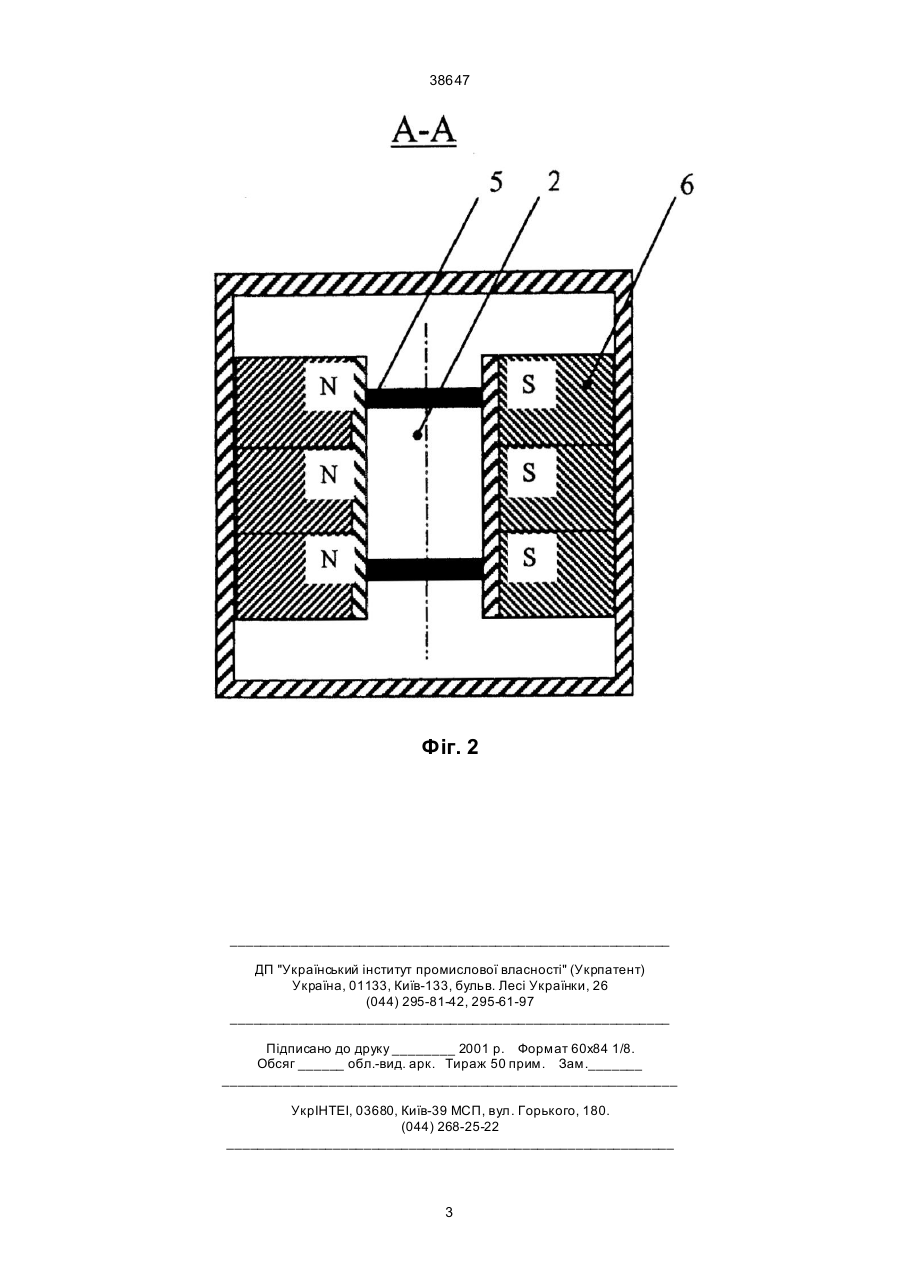

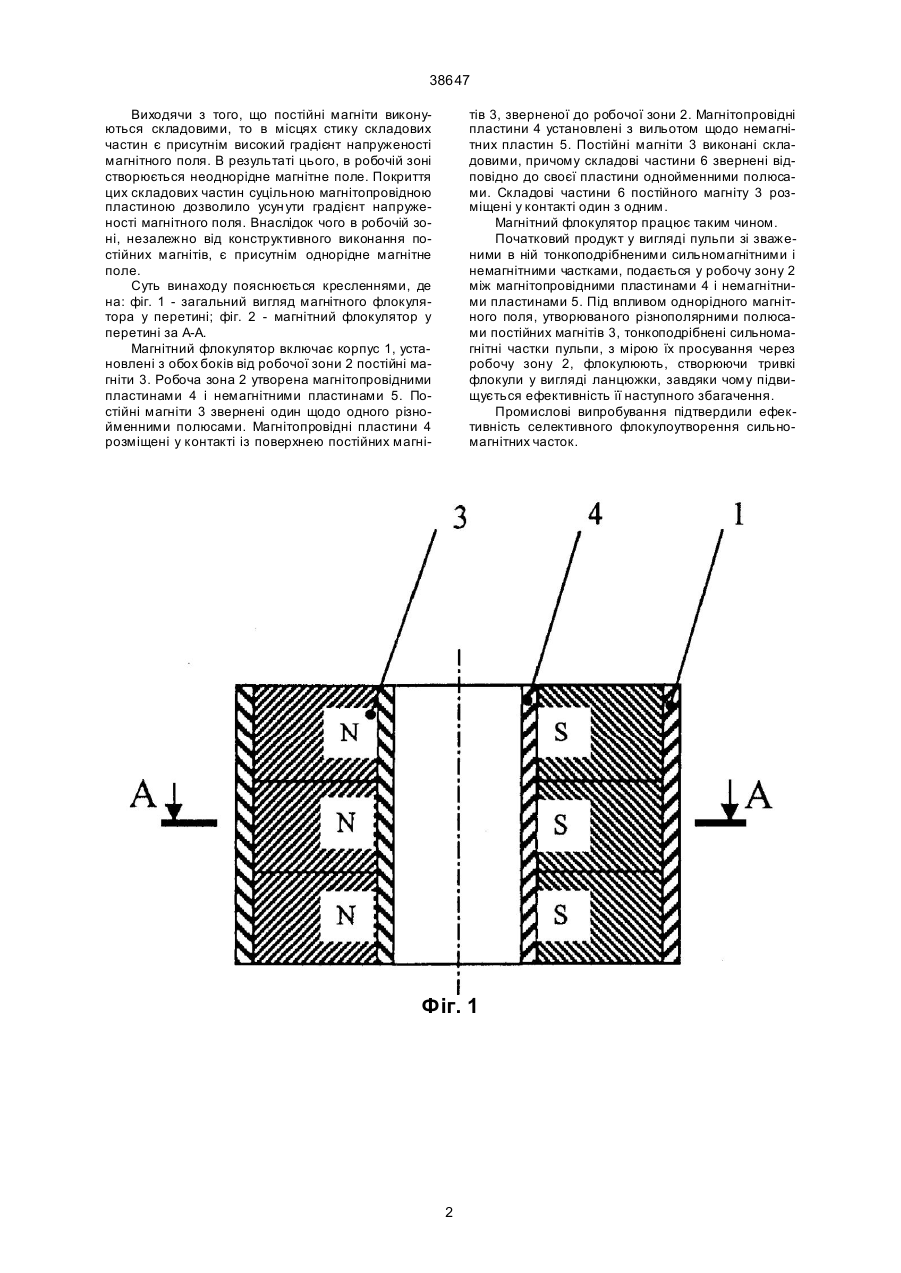

1. Магнітний флокулятор, який включає корпус, робочу зону, з обох боків якої установлені постійні магніти, звернені один до одного різноймен 38647 Виходячи з того, що постійні магніти виконуються складовими, то в місцях стику складових частин є присутнім високий градієнт напруженості магнітного поля. В результаті цього, в робочій зоні створюється неоднорідне магнітне поле. Покриття цих складових частин суцільною магнітопровідною пластиною дозволило усун ути градієнт напруженості магнітного поля. Внаслідок чого в робочій зоні, незалежно від конструктивного виконання постійних магнітів, є присутнім однорідне магнітне поле. Суть винаходу пояснюється кресленнями, де на: фіг. 1 - загальний вигляд магнітного флокулятора у перетині; фіг. 2 - магнітний флокулятор у перетині за А-А. Магнітний флокулятор включає корпус 1, установлені з обох боків від робочої зони 2 постійні магніти 3. Робоча зона 2 утворена магнітопровідними пластинами 4 і немагнітними пластинами 5. Постійні магніти 3 звернені один щодо одного різнойменними полюсами. Магнітопровідні пластини 4 розміщені у контакті із поверхнею постійних магні тів 3, зверненої до робочої зони 2. Магнітопровідні пластини 4 установлені з вильотом щодо немагнітних пластин 5. Постійні магніти 3 виконані складовими, причому складові частини 6 звернені відповідно до своєї пластини однойменними полюсами. Складові частини 6 постійного магніту 3 розміщені у контакті один з одним. Магнітний флокулятор працює таким чином. Початковий продукт у вигляді пульпи зі зваженими в ній тонкоподрібненими сильномагнітними і немагнітними частками, подається у робочу зону 2 між магнітопровідними пластинами 4 і немагнітними пластинами 5. Під впливом однорідного магнітного поля, утворюваного різнополярними полюсами постійних магнітів 3, тонкоподрібнені сильномагнітні частки пульпи, з мірою їх просування через робочу зону 2, флокулюють, створюючи тривкі флокули у вигляді ланцюжки, завдяки чому підвищується ефективність її наступного збагачення. Промислові випробування підтвердили ефективність селективного флокулоутворення сильномагнітних часток. Фіг. 1 2 38647 Фіг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
