Зубна щітка

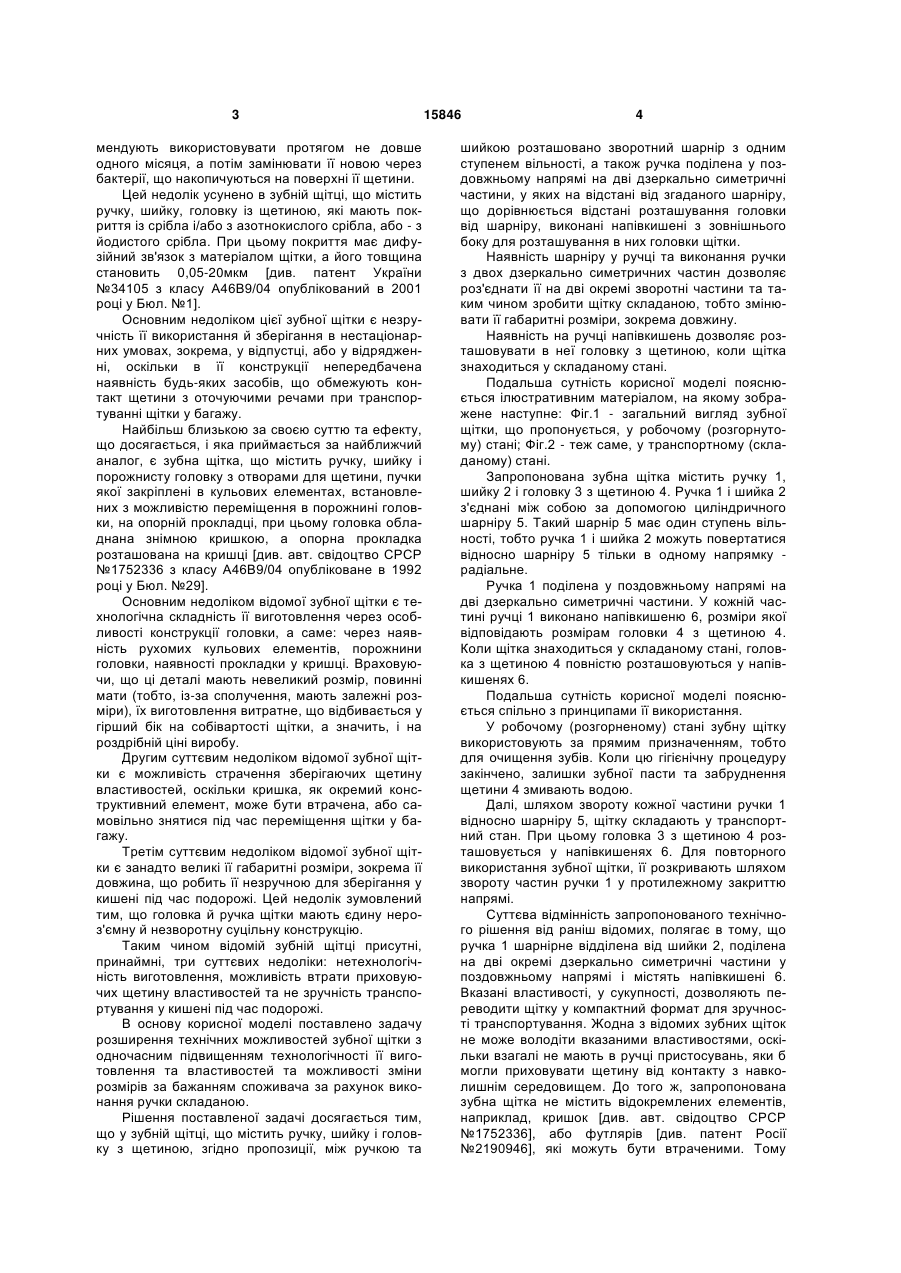

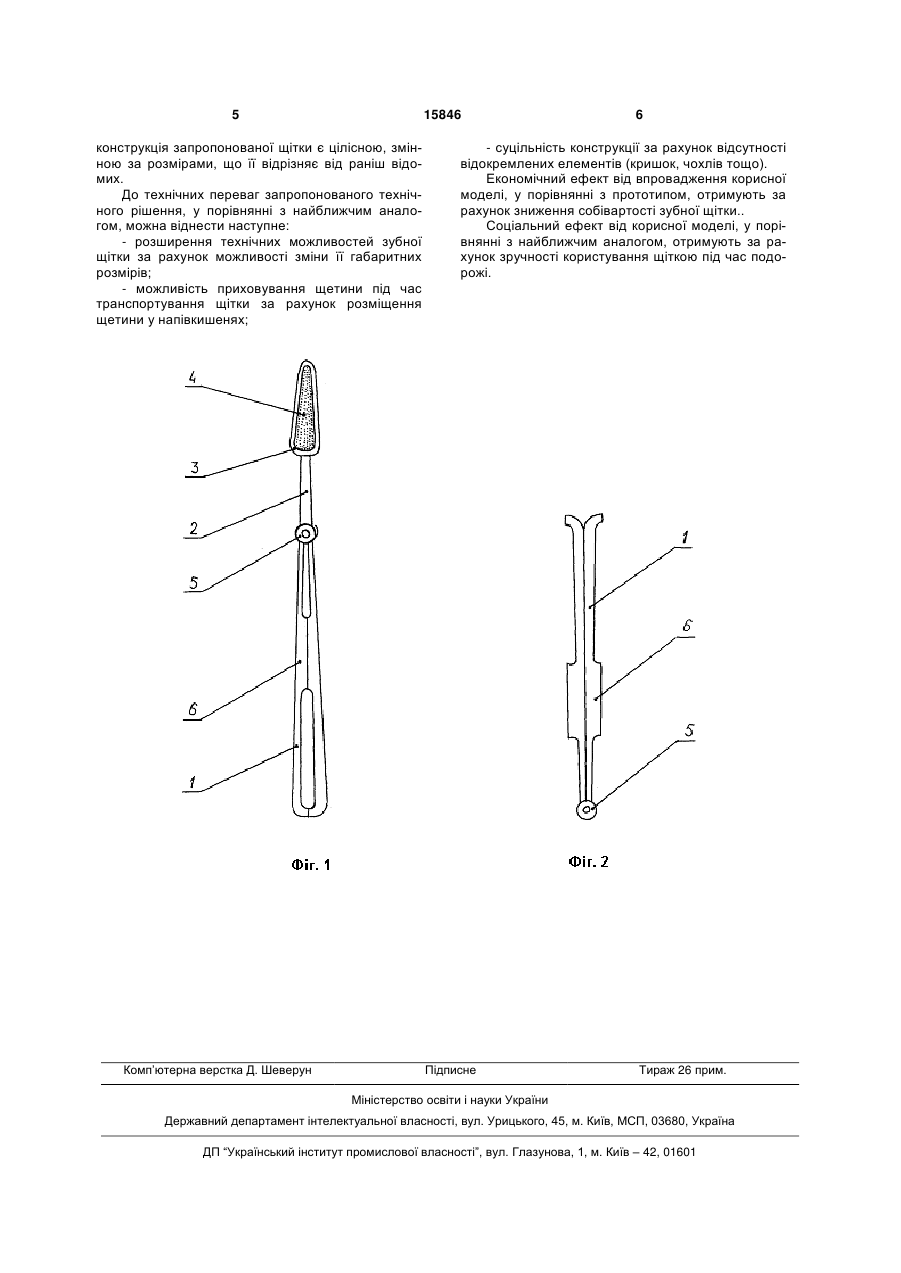

Зубна щітка, що містить ручку, шийку, головку з щетиною, яка відрізняється тим, що містить 3 мендують використовувати протягом не довше одного місяця, а потім замінювати її новою через бактерії, що накопичуються на поверхні її щетини. Цей недолік усунено в зубній щітці, що містить ручку, шийку, головку із щетиною, які мають покриття із срібла і/або з азотнокислого срібла, або - з йодистого срібла. При цьому покриття має дифузійний зв'язок з матеріалом щітки, а його товщина становить 0,05-20мкм [див. патент України №34105 з класу А46В9/04 опублікований в 2001 році у Бюл. №1]. Основним недоліком цієї зубної щітки є незручність її використання й зберігання в нестаціонарних умовах, зокрема, у відпустці, або у відрядженні, оскільки в її конструкції непередбачена наявність будь-яких засобів, що обмежують контакт щетини з оточуючими речами при транспортуванні щітки у багажу. Найбільш близькою за своєю суттю та ефекту, що досягається, і яка приймається за найближчий аналог, є зубна щітка, що містить ручку, шийку і порожнисту головку з отворами для щетини, пучки якої закріплені в кульових елементах, встановлених з можливістю переміщення в порожнині головки, на опорній прокладці, при цьому головка обладнана знімною кришкою, а опорна прокладка розташована на кришці [див. авт. свідоцтво СРСР №1752336 з класу А46В9/04 опубліковане в 1992 році у Бюл. №29]. Основним недоліком відомої зубної щітки є технологічна складність її виготовлення через особливості конструкції головки, а саме: через наявність рухомих кульових елементів, порожнини головки, наявності прокладки у кришці. Враховуючи, що ці деталі мають невеликий розмір, повинні мати (тобто, із-за сполучення, мають залежні розміри), їх виготовлення витратне, що відбивається у гірший бік на собівартості щітки, а значить, і на роздрібній ціні виробу. Другим суттєвим недоліком відомої зубної щітки є можливість страчення зберігаючих щетину властивостей, оскільки кришка, як окремий конструктивний елемент, може бути втрачена, або самовільно знятися під час переміщення щітки у багажу. Третім суттєвим недоліком відомої зубної щітки є занадто великі її габаритні розміри, зокрема її довжина, що робить її незручною для зберігання у кишені під час подорожі. Цей недолік зумовлений тим, що головка й ручка щітки мають єдину нероз'ємну й незворотну суцільну конструкцію. Таким чином відомій зубній щітці присутні, принаймні, три суттєвих недоліки: нетехнологічність виготовлення, можливість втрати приховуючих щетину властивостей та не зручність транспортування у кишені під час подорожі. В основу корисної моделі поставлено задачу розширення технічних можливостей зубної щітки з одночасним підвищенням технологічності її виготовлення та властивостей та можливості зміни розмірів за бажанням споживача за рахунок виконання ручки складаною. Рішення поставленої задачі досягається тим, що у зубній щітці, що містить ручку, шийку і головку з щетиною, згідно пропозиції, між ручкою та 15846 4 шийкою розташовано зворотний шарнір з одним ступенем вільності, а також ручка поділена у поздовжньому напрямі на дві дзеркально симетричні частини, у яких на відстані від згаданого шарніру, що дорівнюється відстані розташування головки від шарніру, виконані напівкишені з зовнішнього боку для розташування в них головки щітки. Наявність шарніру у ручці та виконання ручки з двох дзеркально симетричних частин дозволяє роз'єднати її на дві окремі зворотні частини та таким чином зробити щітку складаною, тобто змінювати її габаритні розміри, зокрема довжину. Наявність на ручці напівкишень дозволяє розташовувати в неї головку з щетиною, коли щітка знаходиться у складаному стані. Подальша сутність корисної моделі пояснюється ілюстративним матеріалом, на якому зображене наступне: Фіг.1 - загальний вигляд зубної щітки, що пропонується, у робочому (розгорнутому) стані; Фіг.2 - теж саме, у транспортному (складаному) стані. Запропонована зубна щітка містить ручку 1, шийку 2 і головку 3 з щетиною 4. Ручка 1 і шийка 2 з'єднані між собою за допомогою циліндричного шарніру 5. Такий шарнір 5 має один ступень вільності, тобто ручка 1 і шийка 2 можуть повертатися відносно шарніру 5 тільки в одному напрямку радіальне. Ручка 1 поділена у поздовжньому напрямі на дві дзеркально симетричні частини. У кожній частині ручці 1 виконано напівкишеню 6, розміри якої відповідають розмірам головки 4 з щетиною 4. Коли щітка знаходиться у складаному стані, головка з щетиною 4 повністю розташовуються у напівкишенях 6. Подальша сутність корисної моделіпояснюється спільно з принципами її використання. У робочому (розгорненому) стані зубну щітку використовують за прямим призначенням, тобто для очищення зубів. Коли цю гігієнічну процедуру закінчено, залишки зубної пасти та забруднення щетини 4 змивають водою. Далі, шляхом звороту кожної частини ручки 1 відносно шарніру 5, щітку складають у транспортний стан. При цьому головка 3 з щетиною 4 розташовується у напівкишенях 6. Для повторного використання зубної щітки, її розкривають шляхом звороту частин ручки 1 у протилежному закриттю напрямі. Суттєва відмінність запропонованого технічного рішення від раніш відомих, полягає в тому, що ручка 1 шарнірне відділена від шийки 2, поділена на дві окремі дзеркально симетричні частини у поздовжньому напрямі і містять напівкишені 6. Вказані властивості, у сукупності, дозволяють переводити щітку у компактний формат для зручності транспортування. Жодна з відомих зубних щіток не може володіти вказаними властивостями, оскільки взагалі не мають в ручці пристосувань, яки б могли приховувати щетину від контакту з навколишнім середовищем. До того ж, запропонована зубна щітка не містить відокремлених елементів, наприклад, кришок [див. авт. свідоцтво СРСР №1752336], або футлярів [див. патент Росії №2190946], які можуть бути втраченими. Тому 5 15846 конструкція запропонованої щітки є цілісною, змінною за розмірами, що її відрізняє від раніш відомих. До технічних переваг запропонованого технічного рішення, у порівнянні з найближчим аналогом, можна віднести наступне: - розширення технічних можливостей зубної щітки за рахунок можливості зміни її габаритних розмірів; - можливість приховування щетини під час транспортування щітки за рахунок розміщення щетини у напівкишенях; Комп’ютерна верстка Д. Шеверун 6 - суцільність конструкції за рахунок відсутності відокремлених елементів (кришок, чохлів тощо). Економічний ефект від впровадження корисної моделі, у порівнянні з прототипом, отримують за рахунок зниження собівартості зубної щітки.. Соціальний ефект від корисної моделі, у порівнянні з найближчим аналогом, отримують за рахунок зручності користування щіткою під час подорожі. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
