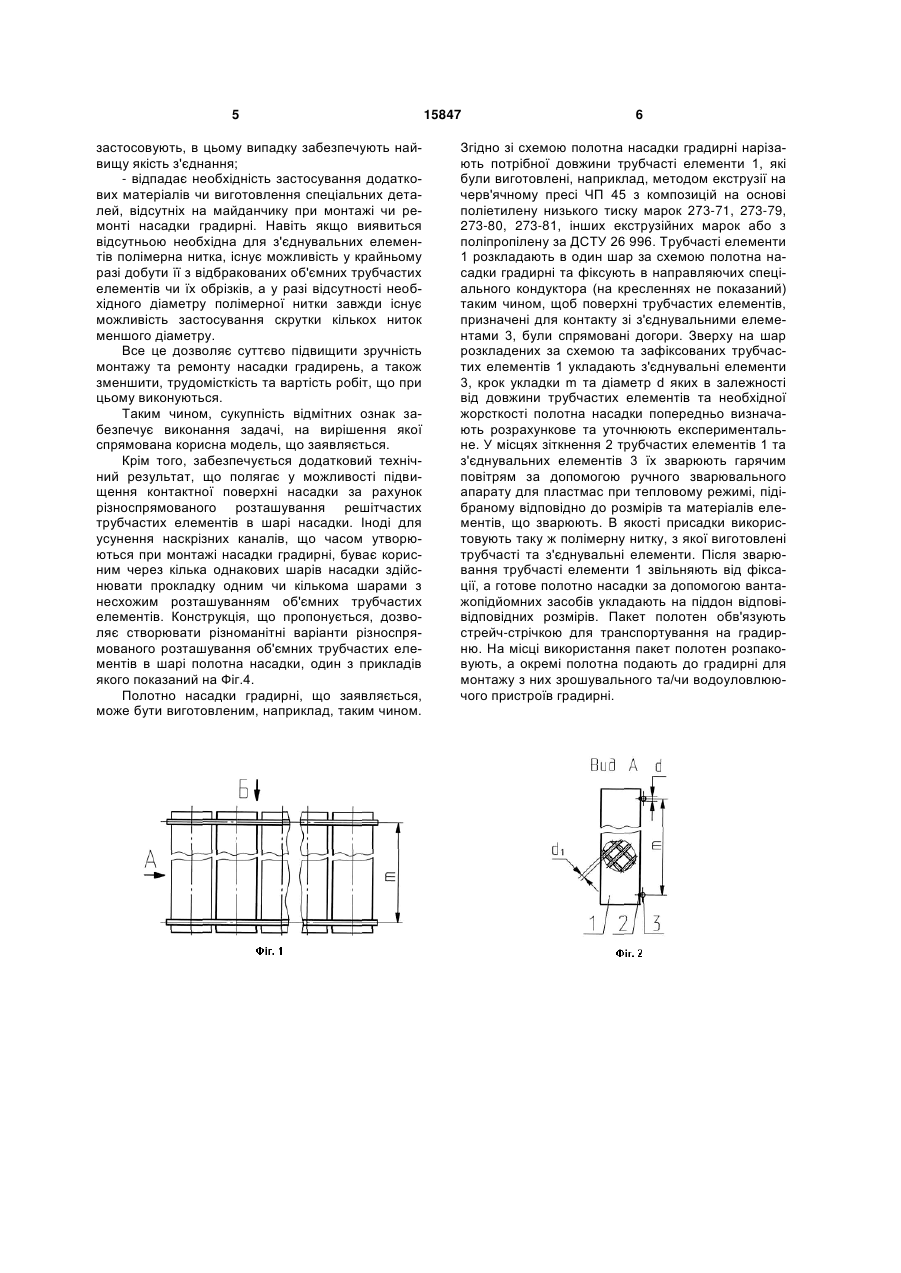

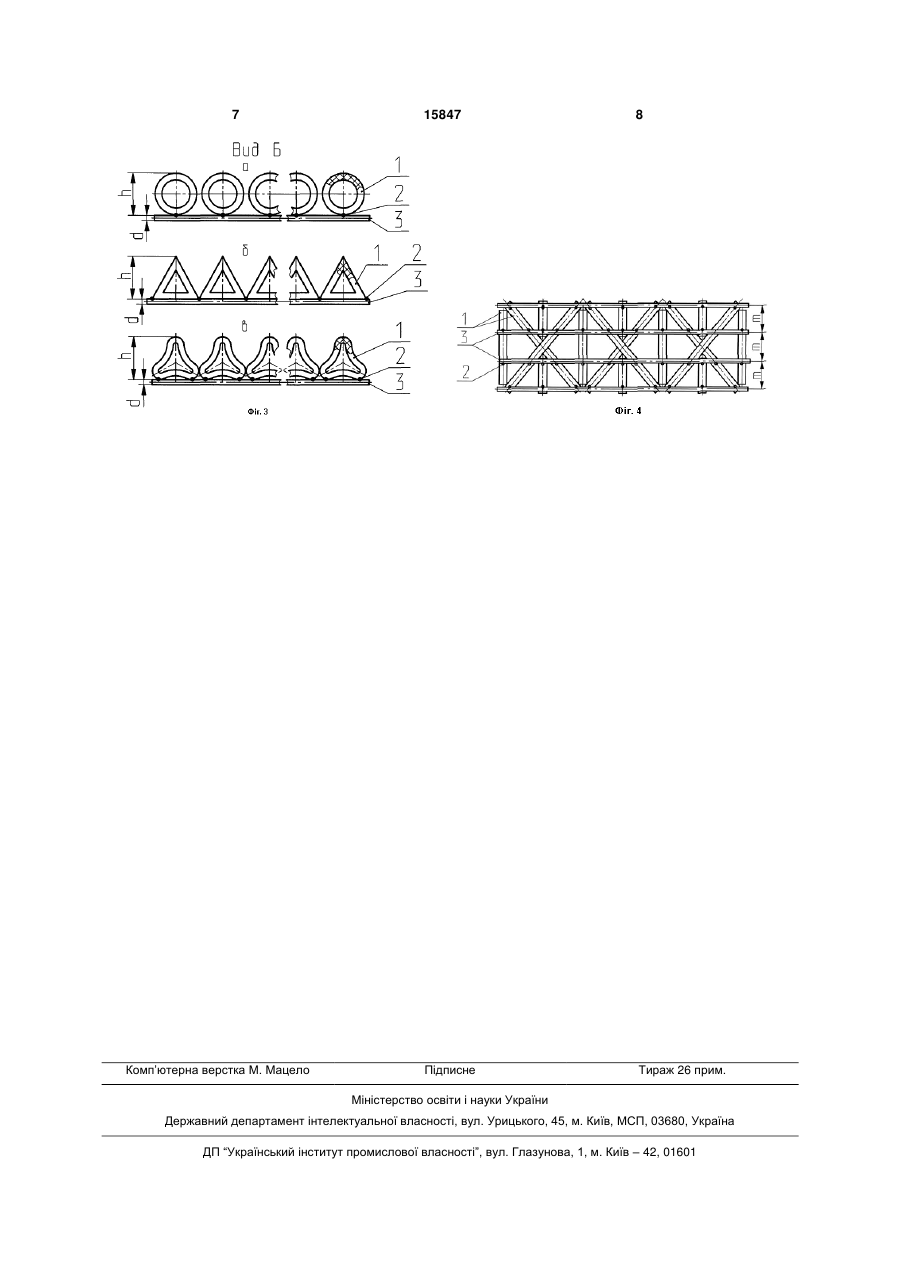

Полотно насадки градирні

1. Полотно насадки градирні, що містить об'ємні трубчасті елементи з решітчастими стінками, виконаними з термопластичного матеріалу та розташованими в один шар, які з’єднані між собою з'єднувальними елементами, жорстко зв'язаними з об'ємними трубчастими елементами у місцях зіткнення з ними, яке відрізняться тим, що з'єднувальні елементи виконані з полімерної нитки, діаметр якої та крок укладки з'єднувальних елементів 3 Найбільш близьким за технічною сутністю та результатом, що досягається, є відомий блок насадки градирні [патент Російської Федерації №2237226, МПК7 F28F25/08, 2003], кожен шар якого складається з викладених паралельно один одному решітчастих трубчастих елементів, виконаних з термопластичного матеріалу, які поєднані між собою поперечними з'єднувальними елементами у вигляді смуг з термопластичного матеріалу, прокладених вздовж торців шарів та жорстко зв'язаних з решітчастими трубчастими елементами в місцях зіткнення з ними. Конструкція вказаного блока насадки градирні теж має свої недоліки, зумовлені тим, що при значній довжині (більше 4м) решітчастих трубчастих елементів зв'язування їх поперечними з'єднувальними елементами лише по торцях не може забезпечити необхідну для монтажу та експлуатації жорсткість шарів насадки, а створення придатного для транспортування при монтажі шару з переривчастим розташуванням решітчастих трубчастих елементів взагалі неможливе. Використання смуг в якості поперечних з'єднувальних елементів обмежує можливості підвищення контактної поверхні насадки за рахунок різноспрямованого розташування решітчастих трубчастих елементів в шарі насадки. Так, наприклад, при створенні шарів насадки з радіальним розташуванням решітчастих трубчастих елементів використання в якості поперечних з'єднувальних елементів смуг з термопластичного матеріалу виявляється складним технічно та незручним практично. Крім того, не виключена необхідність використання додаткових матеріалів (смуг з термопластичного матеріалу) при створенні шарів насадки. Задачею, на вирішення якої спрямована корисна модель, що заявляється, є створення необхідно жорсткого універсального полотна насадки градирень всіх типів, зручного для монтажу і транспортування, конструкція якого дозволяла б здешевіти монтажні та ремонтні роботи в градирнях. Полотно насадки градирні, що пропонується, призначене для викроювання з нього шарів любої форми та розмірів в межах ширини полотна. Задекларована задача вирішується за рахунок того, що в полотні насадки градирні, створеному об'ємними трубчастими елементами з решітчастими стінками, виконаними з термопластичного матеріалу та розташованими в один шар, які поєднані між собою з'єднувальними елементами, жорстко зв'язаними з об'ємними трубчастими елементами у місцях зіткнення з ними, ці з'єднувальні елементи виконані з полімерної нитки, діаметр якої та крок укладки з'єднувальних елементів визначений розташуванням та довжиною об'ємних трубчастих елементів і необхідною жорсткістю полотна насадки. При цьому крок укладки з'єднувальних елементів лежить в межах h
