Електронний баластний пристрій для живлення ламп денного світла

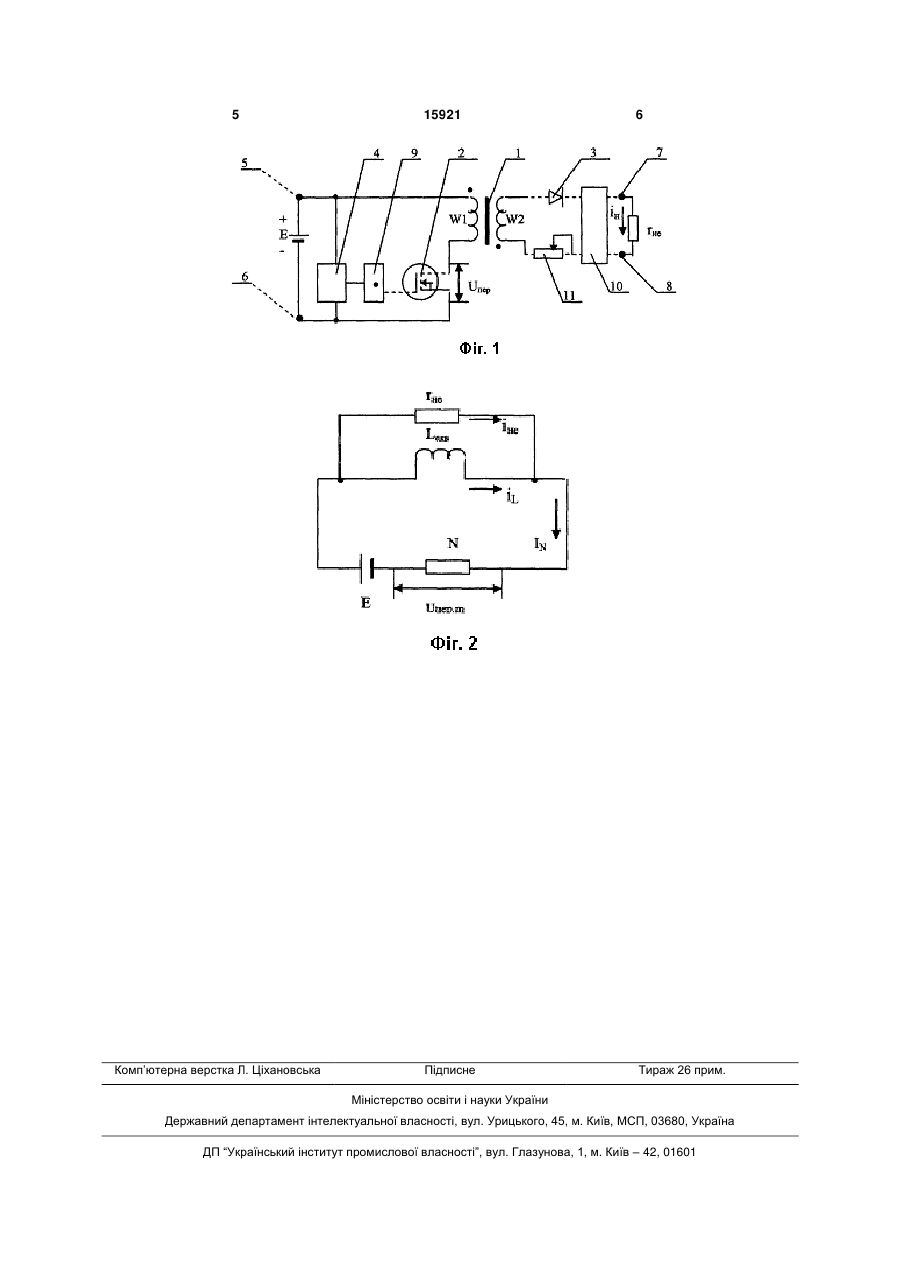

Електронний баластний пристрій для живлення ламп денного світла, що містить клеми для підключення до мережі живлення, схеми керування, транзисторний ключ та трансформатор, який відрізняється тим, що до входу трансформаторного ключа підключено напівпровідниковий формувач фронтів імпульсів, послідовно зі вторинною обмоткою трансформатора підключено резистор для регулювання струму живлення лампи, та паралельно клемам живлення лампи - перемикач полярності. UA (21) u200601180 (22) 07.02.2006 (24) 17.07.2006 (46) 17.07.2006, Бюл. № 7, 2006 р. (72) Швірст Олег Іванович, Саворовський Григорович, Маслов Володимир Петрович, ков Володимир Миколайович (73) Швірст Олег Іванович, Саворовський Григорович, Маслов Володимир Петрович, ков Володимир Миколайович 2 (19) 1 3 15921 4 щити ефективність її роботи. Крім того, запроповаються у схемі пристрою, краще проводити за нований пристрій дозволяє використовувати присхемою заміщення фіг. 2, у якій до батареї Е через стрій для живлення ЛДС різної потужності. нелінійний двополюсник N підключено з'єднані Новизна запропонованої корисної моделі обупаралельно індуктивність Lекв та активний опір rне. мовлена тим, що раніше конструкція з такими відДля цієї схеми справедливо рівняння: мінними особливостями не була відома. На фіг. 1 IN=F(Uпep)=iL+iне=iL+(Е-Uпер)/rне представлено блок-схему пристрою, а на фіг. 2 Для тої частини періоду, в часі которого пересхему заміщення. микач вимкнутий, F(Uпер)=0 рівняння приймає вид: Схема складається з наступних елементів: iL=-(Е-Uпер)/rне - 1 - трансформатор ; У момент вимикання іL=Іпер.m. Таким чином на- 2 - транзисторний ключ; пруга на перемикачі - 3 - діод; uпер=Uпep.m=Іпер.m rне+Е - 4 - пристрій керування; Цей вираз показує, що найбільша напруга на - 5, 6 - клеми підключення джерела живлення; вимкнутому перемикачі пропорційна опору наван- 7, 8 - клеми підключення навантаження (ламтаження та, при ідеальному холостому ході (rне ----пи); ) повинна необмежено зростати. - 9 - формувач фронтів імпульсів; Величина Іпер.m rне є не що інше, як приведене - 10 - перемикач полярності; до первинної обмотки значення напруги на прий- 11 - змінний резистор. мачі енергії у момент вимикання перемикача: Трансформатор (1) забезпечує узгодження виUпep.m=W2/W1 (Іпер.m rне)=І2mrне. хідного опору схеми із вхідним опором навантаТаким чином, найбільше значення напруги на ження (ЛДС). опорі навантаження пропорційно опору навантаТранзисторний ключ (2) служить для підклюження та не залежить від відношення витків чення первинної обмотки трансформатора до W2/W1. Оскільки опір газової проміжності лампи джерела живлення та забезпечує накопичення наближається до, то напруга запалювання забезенергії. печується у любому способі та автоматично стає Діод (3) забезпечує вимикання току через ЛДС на рівні напруги горіння в залежності від опору у момент вимкнення транзисторного ключа. лампи у робочому режимі. Пристрій керування формує імпульси керуванФормувач фронтів імпульсів упродовж роботи ня транзисторним ключем довжина яких залежить підключає вхід транзисторного ключа безпосередвід вихідного току ЛДС. ньо або до клеми "плюс" джерела живлення, або Клеми (5, 6) забезпечують підключення джедо клеми "мінус", забезпечуючи швидкісний заряд рела живлення. та розряд вхідної ємності ключа. Клеми (7, 8) забезпечують підключення наванПеремикач полярності працює тільки при вимтаження (ЛДС). кненні джерела живлення, змінюючи полярність Формувач фронтів (9) служить для підвищення ЛДС. При подальшому вмиканні, струм через ламшвидкості вмикання та вимикання транзисторного пу змінює свій напрямок на зворотній. ключа. Таким чином заявлений пристрій дозволяє: Перемикач полярності (10) забезпечує зміну - зменшити споживання енергії завдяки збільполярності ЛДС при кожному вимиканні джерела шенню швидкості фронтів імпульсів; живлення. - запобігти явищу катафорезу у лампах; Змінний резистор (11) регулює струм через - забезпечити регулювання яскравості/ лампу ЛДС, забезпечуючи керування яскравістю. Реалізація та випробування запропонованої Пристрій працює наступним чином: корисної моделі довели, що ЛДС з таким пристроПри вмиканні транзисторного перемикача 2 під єм споживає приблизно в 2-4 рази менше електдією схеми керування 4 трансформатор 1 підклюроенергії за рахунок зменшення струму живлення, чений до клеми 5 джерела живлення та у первинв них не виникає явище катафорезу, та вони моній обмотці трансформатора за лінійним законом жуть працювати навіть після того, як перегоріла нарощується струм до значення Іmax. Енергія, яка нитка розжарювання ЛДС. накопичується завдяки цьому у первинній обмотці 1. Кавыев А. Питание лампы дневного света трансформатора, дорівнює LImax2/2. Вторинна обпостоянным током - Радио, 1997, №5, с. 36. мотка трансформатора у цей час відключена від 2. Данилов В. Бездроссельное питание люмиопору навантаження rн зворотно зміщеним перенесцентных ламп: Сб.: «В помощь радиолюбитеходом діода 3. При вимиканні транзисторного пелю», вып. 114. - М.: Патриот, 1992. ремикача, енергія накопичення в первинній обмо3. Воронов С.О. та ін. Електронний баластний тці через відкритий діод передається до опору пристрій для електролюмінісцентної лампи. Денавантаження спадаючи за експоненціальним заклараційний патент України на винахід № 38784 А, коном. 15.05.2001, Бюл. №4. Детальніше розглядання процесів, що відбу 5 Комп’ютерна верстка Л. Ціхановська 15921 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
