Склад полімерно-піщаної тротуарної плитки

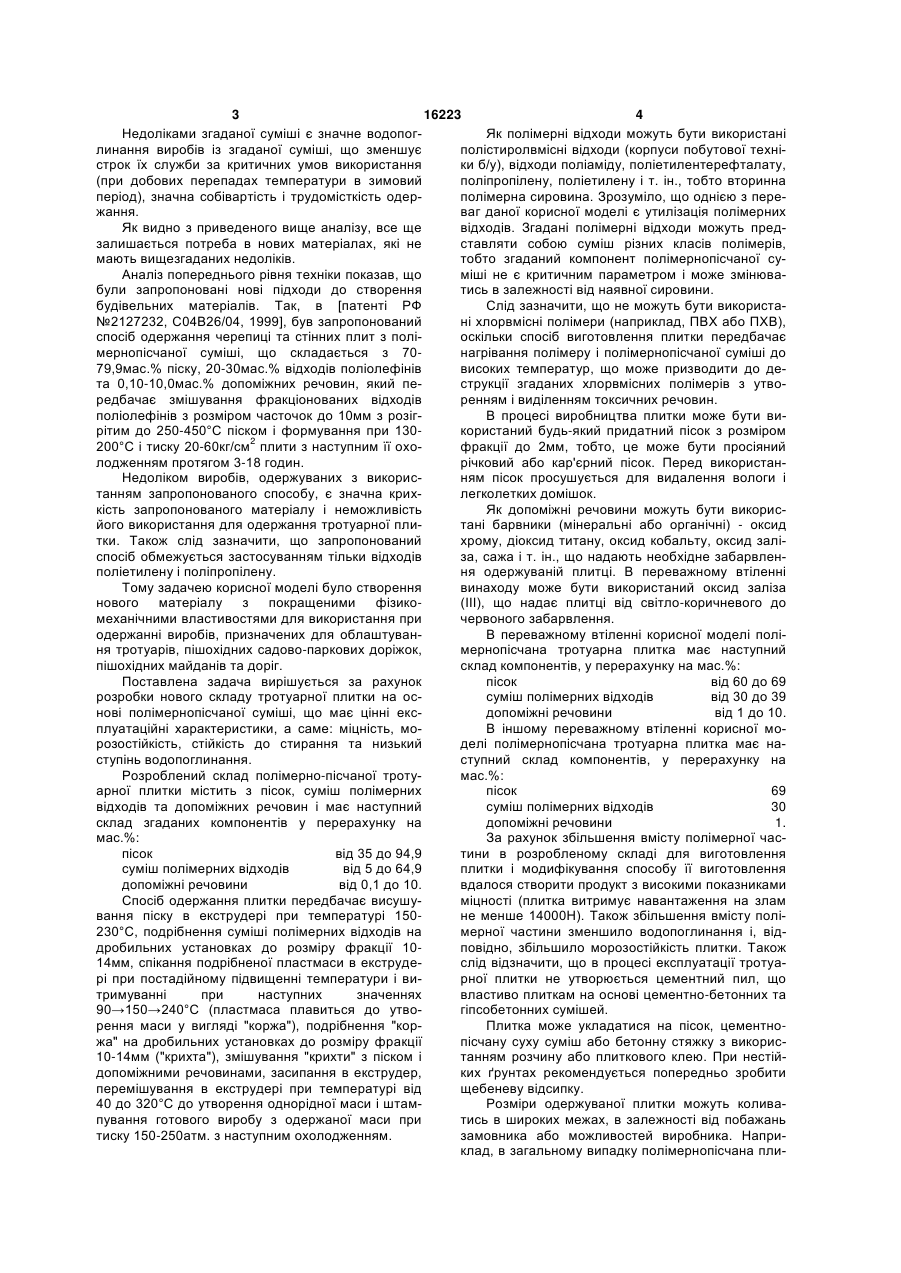

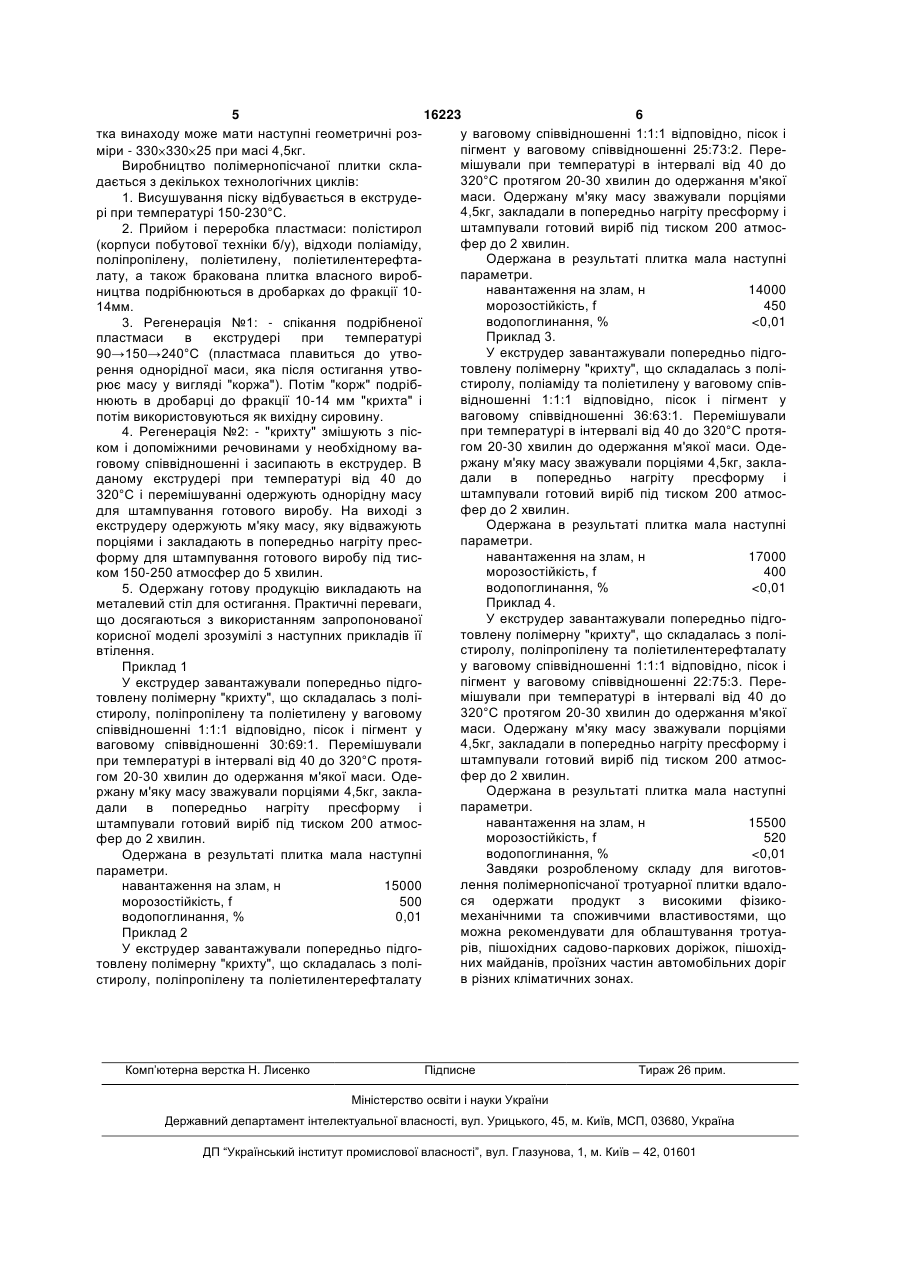

1. Склад полімерно-піщаної тротуарної плитки, що містить пісок, суміш полімерних відходів та допоміжні речовини, який відрізняється тим, що має наступне співвідношення компонентів у перерахунку на мас.%: пісок 35-94,9 суміш полімерних відходів 5-64,9 допоміжні речовини 0,1-10. 2. Склад полімерно-піщаної тротуарної плитки за п.1, який відрізняється тим, що має наступне співвідношення компонентів у перерахунку на мас.%: пісок 60-69 суміш полімерних відходів 30-39 U 1 3 16223 4 Недоліками згаданої суміші є значне водопогЯк полімерні відходи можуть бути використані линання виробів із згаданої суміші, що зменшує полістиролвмісні відходи (корпуси побутової техністрок їх служби за критичних умов використання ки б/у), відходи поліаміду, поліетилентерефталату, (при добових перепадах температури в зимовий поліпропілену, поліетилену і т. ін., тобто вторинна період), значна собівартість і трудомісткість одерполімерна сировина. Зрозуміло, що однією з пережання. ваг даної корисної моделі є утилізація полімерних Як видно з приведеного вище аналізу, все ще відходів. Згадані полімерні відходи можуть предзалишається потреба в нових матеріалах, які не ставляти собою суміш різних класів полімерів, мають вищезгаданих недоліків. тобто згаданий компонент полімернопісчаної суАналіз попереднього рівня техніки показав, що міші не є критичним параметром і може змінювабули запропоновані нові підходи до створення тись в залежності від наявної сировини. будівельних матеріалів. Так, в [патенті РФ Слід зазначити, що не можуть бути використа№2127232, С04В26/04, 1999], був запропонований ні хлорвмісні полімери (наприклад, ПВХ або ПХВ), спосіб одержання черепиці та стінних плит з поліоскільки спосіб виготовлення плитки передбачає мернопісчаної суміші, що складається з 70нагрівання полімеру і полімернопісчаної суміші до 79,9мас.% піску, 20-30мас.% відходів поліолефінів високих температур, що може призводити до дета 0,10-10,0мас.% допоміжних речовин, який пеструкції згаданих хлорвмісних полімерів з утворедбачає змішування фракціонованих відходів ренням і виділенням токсичних речовин. поліолефінів з розміром часточок до 10мм з розігВ процесі виробництва плитки може бути вирітим до 250-450°С піском і формування при 130користаний будь-який придатний пісок з розміром 200°С і тиску 20-60кг/см2 плити з наступним її охофракції до 2мм, тобто, це може бути просіяний лодженням протягом 3-18 годин. річковий або кар'єрний пісок. Перед використанНедоліком виробів, одержуваних з викорисням пісок просушується для видалення вологи і танням запропонованого способу, є значна крихлегколетких домішок. кість запропонованого матеріалу і неможливість Як допоміжні речовини можуть бути викорисйого використання для одержання тротуарної плитані барвники (мінеральні або органічні) - оксид тки. Також слід зазначити, що запропонований хрому, діоксид титану, оксид кобальту, оксид заліспосіб обмежується застосуванням тільки відходів за, сажа і т. ін., що надають необхідне забарвленполіетилену і поліпропілену. ня одержуваній плитці. В переважному втіленні Тому задачею корисної моделі було створення винаходу може бути використаний оксид заліза нового матеріалу з покращеними фізико(III), що надає плитці від світло-коричневого до механічними властивостями для використання при червоного забарвлення. одержанні виробів, призначених для облаштуванВ переважному втіленні корисної моделі поліня тротуарів, пішохідних садово-паркових доріжок, мернопісчана тротуарна плитка має наступний пішохідних майданів та доріг. склад компонентів, у перерахунку на мас.%: Поставлена задача вирішується за рахунок пісок від 60 до 69 розробки нового складу тротуарної плитки на оссуміш полімерних відходів від 30 до 39 нові полімернопісчаної суміші, що має цінні ексдопоміжні речовини від 1 до 10. плуатаційні характеристики, а саме: міцність, моВ іншому переважному втіленні корисної морозостійкість, стійкість до стирання та низький делі полімернопісчана тротуарна плитка має наступінь водопоглинання. ступний склад компонентів, у перерахунку на Розроблений склад полімерно-пісчаної тротумас.%: арної плитки містить з пісок, суміш полімерних пісок 69 відходів та допоміжних речовин і має наступний суміш полімерних відходів 30 склад згаданих компонентів у перерахунку на допоміжні речовини 1. мас.%: За рахунок збільшення вмісту полімерної часпісок від 35 до 94,9 тини в розробленому складі для виготовлення суміш полімерних відходів від 5 до 64,9 плитки і модифікування способу її виготовлення допоміжні речовини від 0,1 до 10. вдалося створити продукт з високими показниками Спосіб одержання плитки передбачає висушуміцності (плитка витримує навантаження на злам вання піску в екструдері при температурі 150не менше 14000Н). Також збільшення вмісту полі230°С, подрібнення суміші полімерних відходів на мерної частини зменшило водопоглинання і, віддробильних установках до розміру фракції 10повідно, збільшило морозостійкість плитки. Також 14мм, спікання подрібненої пластмаси в екструдеслід відзначити, що в процесі експлуатації тротуарі при постадійному підвищенні температури і вирної плитки не утворюється цементний пил, що тримуванні при наступних значеннях властиво плиткам на основі цементно-бетонних та 90→150→240°С (пластмаса плавиться до утвогіпсобетонних сумішей. рення маси у вигляді "коржа"), подрібнення "корПлитка може укладатися на пісок, цементножа" на дробильних установках до розміру фракції пісчану суху суміш або бетонну стяжку з викорис10-14мм ("крихта"), змішування "крихти" з піском і танням розчину або плиткового клею. При нестійдопоміжними речовинами, засипання в екструдер, ких ґрунтах рекомендується попередньо зробити перемішування в екструдері при температурі від щебеневу відсипку. 40 до 320°С до утворення однорідної маси і штамРозміри одержуваної плитки можуть коливапування готового виробу з одержаної маси при тись в широких межах, в залежності від побажань тиску 150-250атм. з наступним охолодженням. замовника або можливостей виробника. Наприклад, в загальному випадку полімернопісчана пли 5 16223 6 тка винаходу може мати наступні геометричні розу ваговому співвідношенні 1:1:1 відповідно, пісок і пігмент у ваговому співвідношенні 25:73:2. Переміри - 330 330 25 при масі 4,5кг. мішували при температурі в інтервалі від 40 до Виробництво полімернопісчаної плитки скла320°С протягом 20-30 хвилин до одержання м'якої дається з декількох технологічних циклів: маси. Одержану м'яку масу зважували порціями 1. Висушування піску відбувається в екструде4,5кг, закладали в попередньо нагріту пресформу і рі при температурі 150-230°С. штампували готовий виріб під тиском 200 атмос2. Прийом і переробка пластмаси: полістирол фер до 2 хвилин. (корпуси побутової техніки б/у), відходи поліаміду, Одержана в результаті плитка мала наступні поліпропілену, поліетилену, поліетилентерефтапараметри. лату, а також бракована плитка власного виробнавантаження на злам, н 14000 ництва подрібнюються в дробарках до фракції 10морозостійкість, f 450 14мм. водопоглинання, %
