Станція масляна мобільна смм

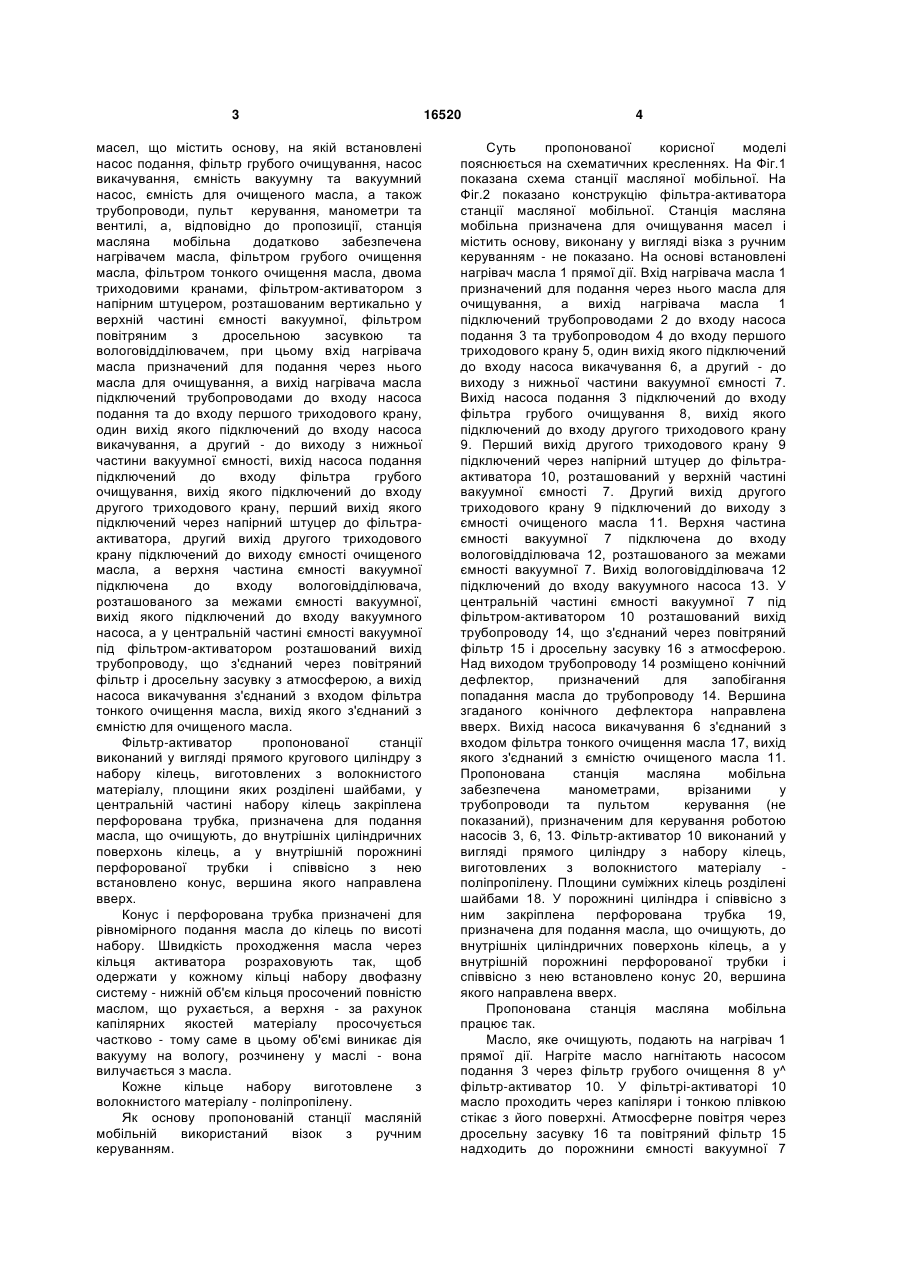

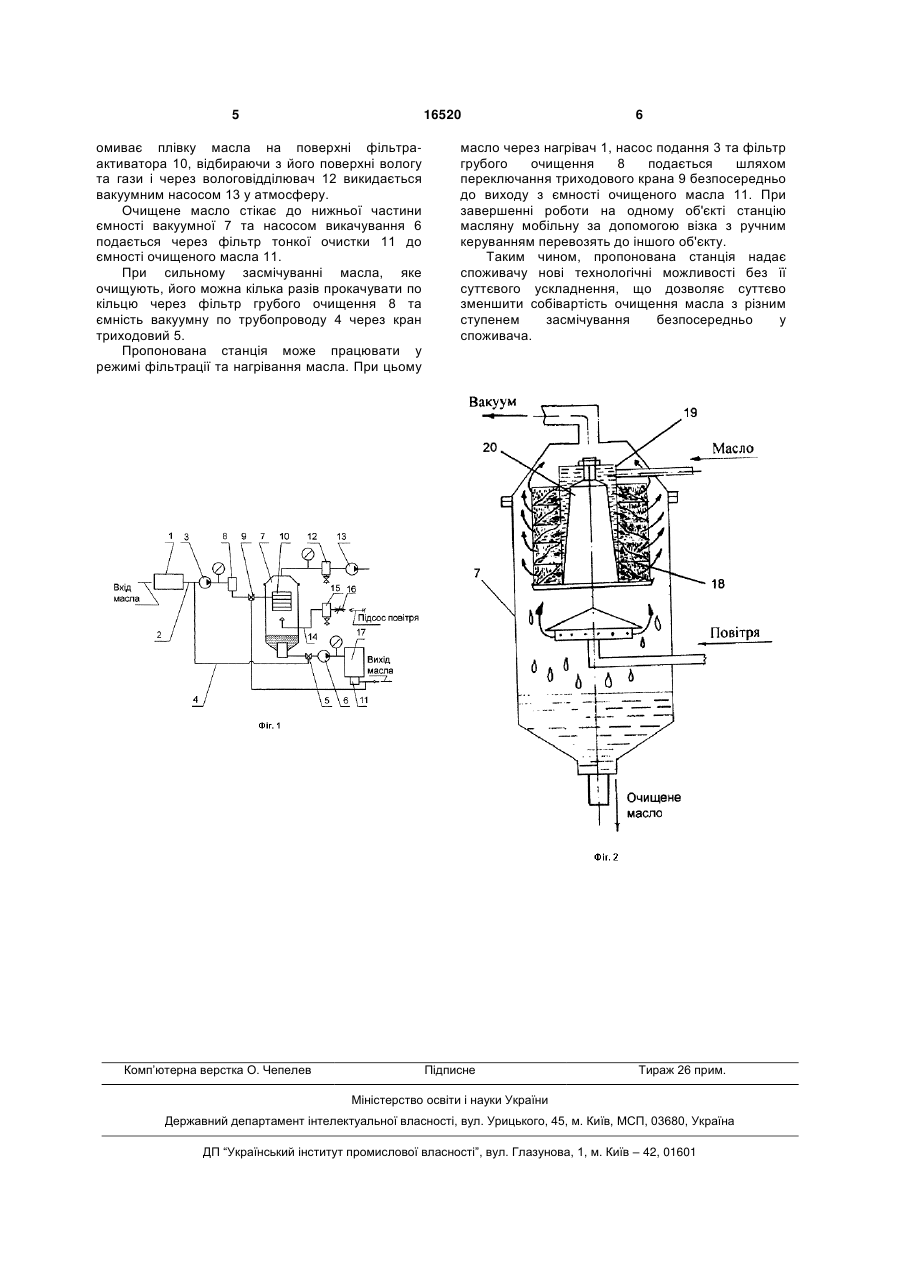

1. Станція масляна мобільна, призначена для очищування масел, що містить основу, на якій встановлені насос подання, фільтр грубого очищування, насос викачування, ємність вакуумну та вакуумний насос, ємність для очищеного масла, а також трубопроводи, пульт керування, манометри та вентилі, яка відрізняється тим, що станція масляна мобільна додатково забезпечена нагрівачем масла, фільтром тонкого очищення масла, двома триходовими кранами, фільтромактиватором з напірним штуцером, розташованим вертикально у верхній частині ємності вакуумної, фільтром повітряним з дросельною засувкою та вологовідділювачем, при цьому вхід нагрівача масла призначений для подання через нього масла для очищування, а вихід нагрівача масла підключений трубопроводами до входу насоса U 2 (19) 1 3 масел, що містить основу, на якій встановлені насос подання, фільтр грубого очищування, насос викачування, ємність вакуумну та вакуумний насос, ємність для очищеного масла, а також трубопроводи, пульт керування, манометри та вентилі, а, відповідно до пропозиції, станція масляна мобільна додатково забезпечена нагрівачем масла, фільтром грубого очищення масла, фільтром тонкого очищення масла, двома триходовими кранами, фільтром-активатором з напірним штуцером, розташованим вертикально у верхній частині ємності вакуумної, фільтром повітряним з дросельною засувкою та вологовідділювачем, при цьому вхід нагрівача масла призначений для подання через нього масла для очищування, а вихід нагрівача масла підключений трубопроводами до входу насоса подання та до входу першого триходового крану, один вихід якого підключений до входу насоса викачування, а другий - до виходу з нижньої частини вакуумної ємності, вихід насоса подання підключений до входу фільтра грубого очищування, вихід якого підключений до входу другого триходового крану, перший вихід якого підключений через напірний штуцер до фільтраактиватора, другий вихід другого триходового крану підключений до виходу ємності очищеного масла, а верхня частина ємності вакуумної підключена до входу вологовідділювача, розташованого за межами ємності вакуумної, вихід якого підключений до входу вакуумного насоса, а у центральній частині ємності вакуумної під фільтром-активатором розташований вихід трубопроводу, що з'єднаний через повітряний фільтр і дросельну засувку з атмосферою, а вихід насоса викачування з'єднаний з входом фільтра тонкого очищення масла, вихід якого з'єднаний з ємністю для очищеного масла. Фільтр-активатор пропонованої станції виконаний у вигляді прямого кругового циліндру з набору кілець, виготовлених з волокнистого матеріалу, площини яких розділені шайбами, у центральній частині набору кілець закріплена перфорована трубка, призначена для подання масла, що очищують, до внутрішніх циліндричних поверхонь кілець, а у внутрішній порожнині перфорованої трубки і співвісно з нею встановлено конус, вершина якого направлена вверх. Конус і перфорована трубка призначені для рівномірного подання масла до кілець по висоті набору. Швидкість проходження масла через кільця активатора розраховують так, щоб одержати у кожному кільці набору двофазну систему - нижній об'єм кільця просочений повністю маслом, що рухається, а верхня - за рахунок капілярних якостей матеріалу просочується частково - тому саме в цьому об'ємі виникає дія вакууму на вологу, розчинену у маслі - вона вилучається з масла. Кожне кільце набору виготовлене з волокнистого матеріалу - поліпропілену. Як основу пропонованій станції масляній мобільній використаний візок з ручним керуванням. 16520 4 Суть пропонованої корисної моделі пояснюється на схематичних кресленнях. На Фіг.1 показана схема станції масляної мобільної. На Фіг.2 показано конструкцію фільтра-активатора станції масляної мобільної. Станція масляна мобільна призначена для очищування масел і містить основу, виконану у вигляді візка з ручним керуванням - не показано. На основі встановлені нагрівач масла 1 прямої дії. Вхід нагрівача масла 1 призначений для подання через нього масла для очищування, а вихід нагрівача масла 1 підключений трубопроводами 2 до входу насоса подання 3 та трубопроводом 4 до входу першого триходового крану 5, один вихід якого підключений до входу насоса викачування 6, а другий - до виходу з нижньої частини вакуумної ємності 7. Вихід насоса подання 3 підключений до входу фільтра грубого очищування 8, вихід якого підключений до входу другого триходового крану 9. Перший вихід другого триходового крану 9 підключений через напірний штуцер до фільтраактиватора 10, розташований у верхній частині вакуумної ємності 7. Другий вихід другого триходового крану 9 підключений до виходу з ємності очищеного масла 11. Верхня частина ємності вакуумної 7 підключена до входу вологовідділювача 12, розташованого за межами ємності вакуумної 7. Вихід вологовідділювача 12 підключений до входу вакуумного насоса 13. У центральній частині ємності вакуумної 7 під фільтром-активатором 10 розташований вихід трубопроводу 14, що з'єднаний через повітряний фільтр 15 і дросельну засувку 16 з атмосферою. Над виходом трубопроводу 14 розміщено конічний дефлектор, призначений для запобігання попадання масла до трубопроводу 14. Вершина згаданого конічного дефлектора направлена вверх. Вихід насоса викачування 6 з'єднаний з входом фільтра тонкого очищення масла 17, вихід якого з'єднаний з ємністю очищеного масла 11. Пропонована станція масляна мобільна забезпечена манометрами, врізаними у трубопроводи та пультом керування (не показаний), призначеним для керування роботою насосів 3, 6, 13. Фільтр-активатор 10 виконаний у вигляді прямого циліндру з набору кілець, виготовлених з волокнистого матеріалу поліпропілену. Площини суміжних кілець розділені шайбами 18. У порожнині циліндра і співвісно з ним закріплена перфорована трубка 19, призначена для подання масла, що очищують, до внутрішніх циліндричних поверхонь кілець, а у внутрішній порожнині перфорованої трубки і співвісно з нею встановлено конус 20, вершина якого направлена вверх. Пропонована станція масляна мобільна працює так. Масло, яке очищують, подають на нагрівач 1 прямої дії. Нагріте масло нагнітають насосом подання 3 через фільтр грубого очищення 8 у^ фільтр-активатор 10. У фільтрі-активаторі 10 масло проходить через капіляри і тонкою плівкою стікає з його поверхні. Атмосферне повітря через дросельну засувку 16 та повітряний фільтр 15 надходить до порожнини ємності вакуумної 7 5 16520 омиває плівку масла на поверхні фільтраактиватора 10, відбираючи з його поверхні вологу та гази і через вологовідділювач 12 викидається вакуумним насосом 13 у атмосферу. Очищене масло стікає до нижньої частини ємності вакуумної 7 та насосом викачування 6 подається через фільтр тонкої очистки 11 до ємності очищеного масла 11. При сильному засмічуванні масла, яке очищують, його можна кілька разів прокачувати по кільцю через фільтр грубого очищення 8 та ємність вакуумну по трубопроводу 4 через кран триходовий 5. Пропонована станція може працювати у режимі фільтрації та нагрівання масла. При цьому Комп’ютерна верстка О. Чепелев 6 масло через нагрівач 1, насос подання 3 та фільтр грубого очищення 8 подається шляхом переключання триходового крана 9 безпосередньо до виходу з ємності очищеного масла 11. При завершенні роботи на одному об'єкті станцію масляну мобільну за допомогою візка з ручним керуванням перевозять до іншого об'єкту. Таким чином, пропонована станція надає споживачу нові технологічні можливості без її суттєвого ускладнення, що дозволяє суттєво зменшити собівартість очищення масла з різним ступенем засмічування безпосередньо у споживача. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
