Станція мобільна очищення води при проходці стволів шахт

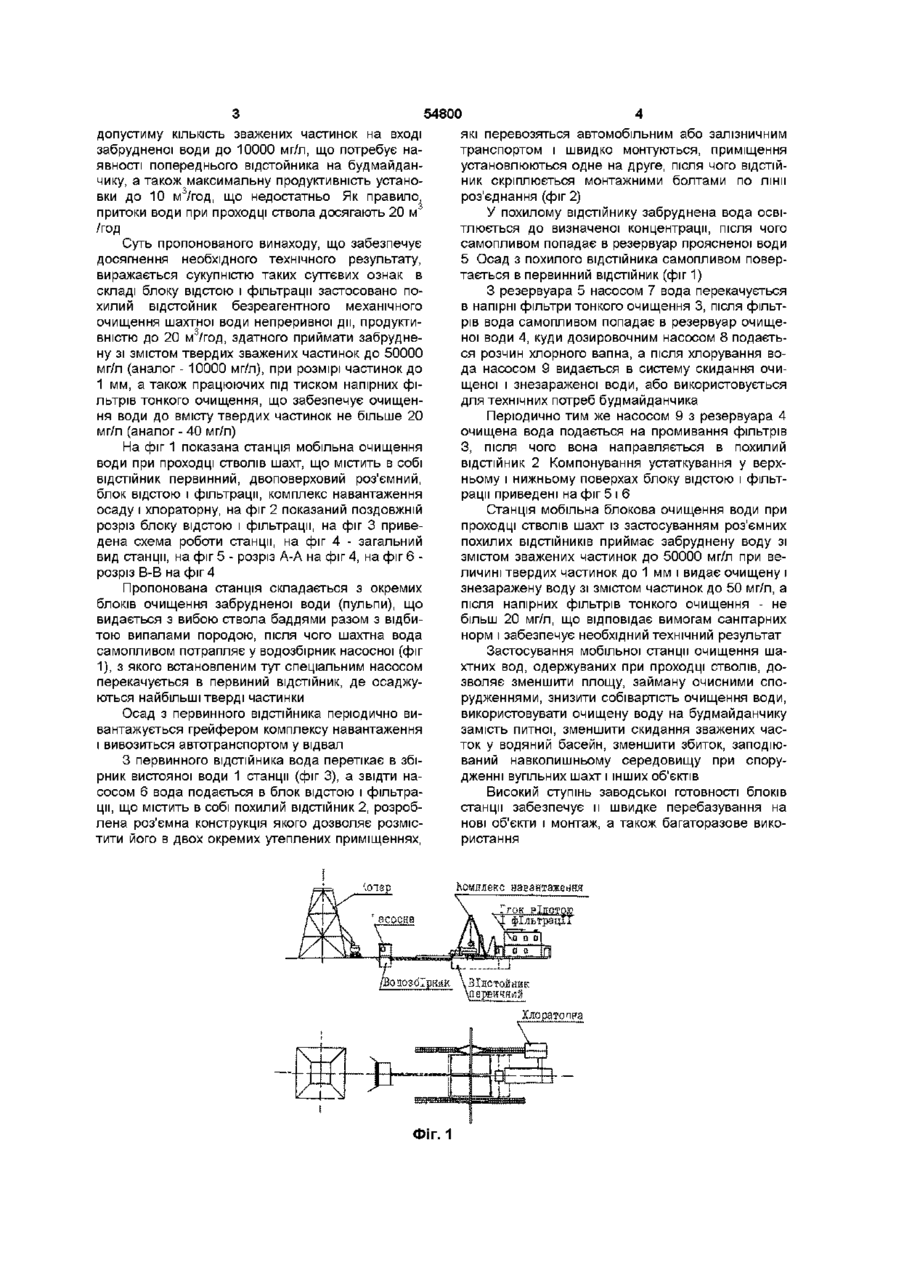

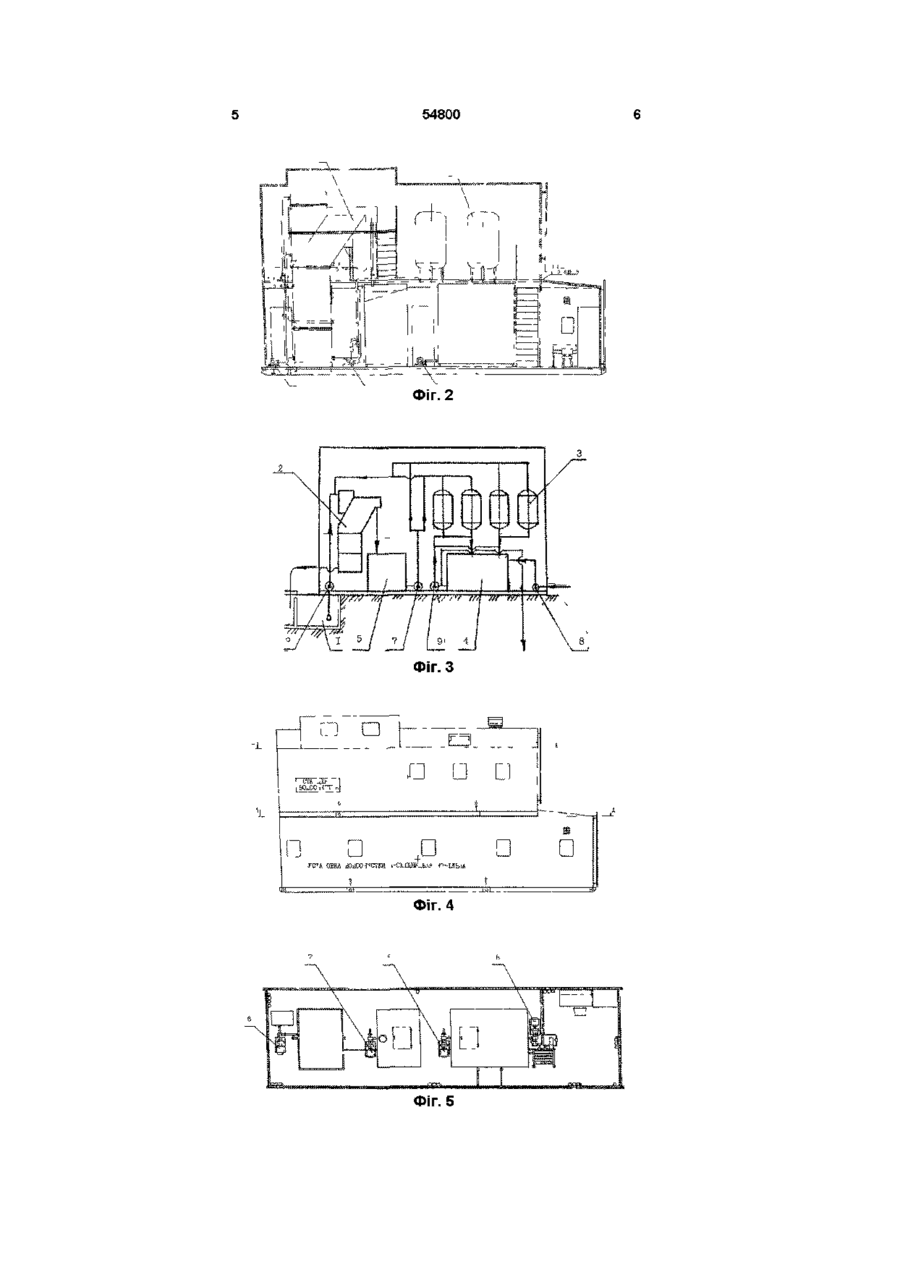

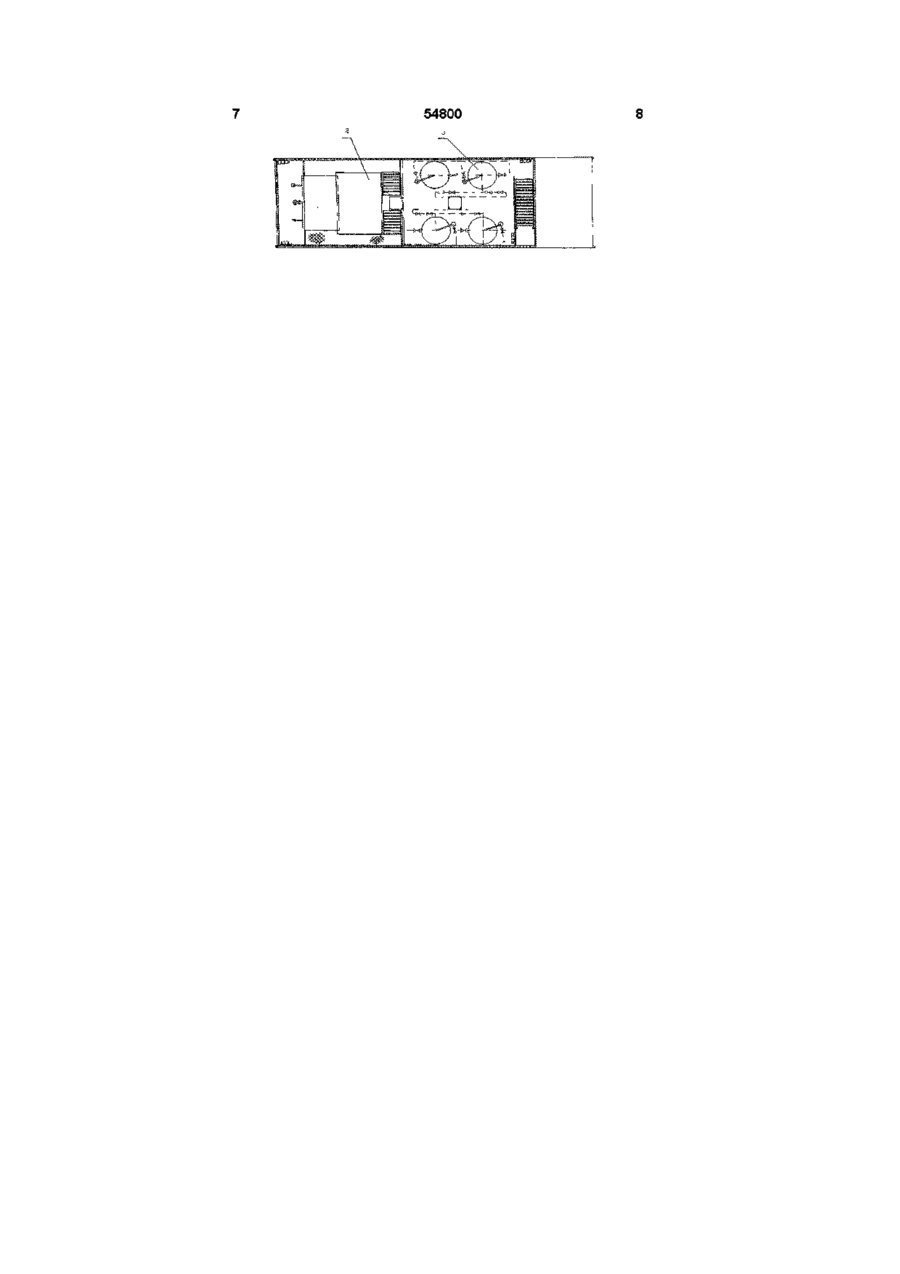

Станція мобільна блокова очищення води при проходці стволів шахт, що включає устаткування збірник вистояної води, ВІДСТІЙНИК, фільтр, пристосування для видалення і погрузки осаду, резервуар очищеної води та хлораторну, яка відрізняється тим, що в одному двоповерховому роз'ємному блоці відстою і фільтрації безреагентного механічного очищення шахтної води розміщується ВІДСТІЙНИК похилий роз'ємний, з якого освітлена вода самопливом потрапляє в резервуар проясненої води, розташований на першому поверсі, з якого насосом, під тиском, перекачується в напірні фільтри тонкого очищення, розташовані на другому поверсі, звідки самопливом потрапляє в резервуар очищеної води, що міститься на першому поверсі, де знезаражується розчином хлорного вапна, закачуваного туди дозувальним насосом, а з резервуара насосом подається в систему знезараженої води або використовується для технічних потреб будмайданчика Гаданий винахід відноситься до гірничої промисловості, а саме до проходки вертикальних стволів вугільних шахт, здійснюваної з застосуванням буровибухових робіт Може застосовуватися в гірничорудній і інших галузях промисловості, а також при спорудженні метро ВІДОМІ установки для очищення шахтних вод складні і громіздкі, вимагають великих площ для облаштування і застосування реагентів для очищення від зважених частинок і знезаражування Так, розроблена Печорндіпроектом технологія глибокого очищення шахтних вод, забруднених тонкодисперсною суспензією вугільних і породних часток, забезпечує очищення шахтних вод до санітарних норм, зневоднювання осадів з одержанням транспортабельного продукту придатного до утилізації як присадка до палива в місцевих котельнях (Рекламний листок "Печорндіпроекту", вул Леніна, 38, м Воркута, республіка Комі, 169900) Така станція призначена для великих припливів із шахти (4500 - 18000 м /добу) і коагуляції з застосуванням катіонного поліелектроліту марки ВПК-402 чи інших катіонних флокулянтів При цьому води, що надходять на очищення повинні містити не більш 4000 мг/л зважених речовин і від 1,5 до 5,0 мг/л нафтопродуктів Для очищення шахтних вод при проходці стволів шахт установки в країнах СНД не розроб лялися і не випускалися Припливи води при проходці ствола, як правило, не перевищують 20 м3/год з початковою концентрацією зважених частинок 10000 мг/л і більше, а в більшості випадків доводиться мати справу із сумішшю грубо- і тонкодисперсних систем з невизначеним змістом зважених речовин, у якому не надається можливим визначити найбільшу величину часток, тому що в пульпі можливе виявлення шматків породи У 1989 р Донецьким науковоконструкторським центром НДЮМШБ уперше розроблена і випробувана мобільна установка очищення шахтних вод СТІК-22,4, що є найбільш близьким аналогом передбачуваного винаходу (Журнал "Вугілля України", лютий 1998 р , с 37) В аналозі спільними з пропонованим винаходом є схема подачі забрудненої води від ствола до станції очистки, використання фільтрів механічної безреагентної очистки, обеззаражування води розчином хлорного вапна, але не зважаючи на позитивні результати випробування установки СТІК-22,4, було виявлено низку недоліків, які не дозволили досягти потрібного технічного результату В установці було застосовано рамний фільтр-прес з циклічною технологією роботи, що потребує необхідність його зупинки після кожного циклу, розкриття і ручної очистки кожної рами фільтру від осаду Фільтр-прес також регламентував О о 00 ю 54800 які перевозяться автомобільним або залізничним допустиму КІЛЬКІСТЬ зважених частинок на вході транспортом і швидко монтуються, приміщення забрудненої води до 10000 мг/л, що потребує наустановлюються одне на друге, після чого ВІДСТІЙявності попереднього відстойника на будмаиданНИК скріплюється монтажними болтами по лінії чику, а також максимальну продуктивність устано3 роз'єднання (фіг 2) вки до 10 м /год, що недостатньо Як правило притоки води при проходці ствола досягають 20 м У похилому відстійнику забруднена вода осві/год тлюється до визначеної концентрації, після чого самопливом попадає в резервуар проясненої води Суть пропонованого винаходу, що забезпечує 5 Осад з похилого відстійника самопливом повердосягнення необхідного технічного результату, тається в первинний ВІДСТІЙНИК (фіг 1) виражається сукупністю таких суттєвих ознак в складі блоку відстою і фільтрації застосовано поЗ резервуара 5 насосом 7 вода перекачується хилий відстойник безреагентного механічного в напірні фільтри тонкого очищення 3, після фільточищення шахтної води непреривної дії, продуктирів вода самопливом попадає в резервуар очище3 вністю до 20 м /год, здатного приймати забрудненої води 4, куди дозировочним насосом 8 подаєтьну зі змістом твердих зважених частинок до 50000 ся розчин хлорного вапна, а після хлорування вомг/л (аналог - 10000 мг/л), при розмірі частинок до да насосом 9 видається в систему скидання очи1 мм, а також працюючих під тиском напірних фіщеної і знезараженої води, або використовується льтрів тонкого очищення, що забезпечує очищендля технічних потреб будмайданчика ня води до вмісту твердих частинок не більше 20 Періодично тим же насосом 9 з резервуара 4 мг/л (аналог - 40 мг/л) очищена вода подається на промивання фільтрів З, після чого вона направляється в похилий На фіг 1 показана станція мобільна очищення ВІДСТІЙНИК 2 Компонування устаткування у верхводи при проходці стволів шахт, що містить в собі ньому і нижньому поверхах блоку відстою і фільтВІДСТІЙНИК первинний, двоповерховий роз'ємний, рації приведені на фіг 5 і 6 блок відстою і фільтрації, комплекс навантаження осаду і хлораторну, на фіг 2 показаний поздовжній Станція мобільна блокова очищення води при розріз блоку відстою і фільтрації, на фіг 3 привепроходці стволів шахт із застосуванням роз'ємних дена схема роботи станції, на фіг 4 - загальний похилих ВІДСТІЙНИКІВ приймає забруднену воду зі вид станції, на фіг 5 - розріз А-А на фіг 4, на фіг 6 змістом зважених частинок до 50000 мг/л при верозріз В-В на фіг 4 личині твердих частинок до 1 мм і видає очищену і знезаражену воду зі змістом частинок до 50 мг/л, а Пропонована станція складається з окремих після напірних фільтрів тонкого очищення - не блоків очищення забрудненої води (пульпи), що більш 20 мг/л, що відповідає вимогам санітарних видається з вибою ствола баддями разом з відбинорм і забезпечує необхідний технічний результат тою випалами породою, після чого шахтна вода самопливом потрапляє у водозбірник насосної (фіг Застосування мобільної станції очищення ша1), з якого встановленим тут спеціальним насосом хтних вод, одержуваних при проходці стволів, доперекачується в первиний ВІДСТІЙНИК, де осаджузволяє зменшити площу, займану очисними споються найбільші тверді частинки рудженнями, знизити собівартість очищення води, використовувати очищену воду на будмаиданчику Осад з первинного відстійника періодично визамість питної, зменшити скидання зважених часвантажується грейфером комплексу навантаження ток у водяний басейн, зменшити збиток, заподіюі вивозиться автотранспортом у відвал ваний навколишньому середовищу при споруЗ первинного відстійника вода перетікає в збідженні вугільних шахт і інших об'єктів рник вистояної води 1 станції (фіг 3), а звідти насосом 6 вода подається в блок відстою і фільтраВисокий ступінь заводської готовності блоків ції, що містить в собі похилий ВІДСТІЙНИК 2, розробстанції забезпечує и швидке перебазування на лена роз'ємна конструкція якого дозволяє розміснові об'єкти і монтаж, а також багаторазове викотити його в двох окремих утеплених приміщеннях, ристання Комплекс навантаження ФІГ. 1 54800 Фіг. 2 "і. Фіг. 4 Фіг. 5 54800
