Труба для систем подачі рідин, переважно для систем зрошування

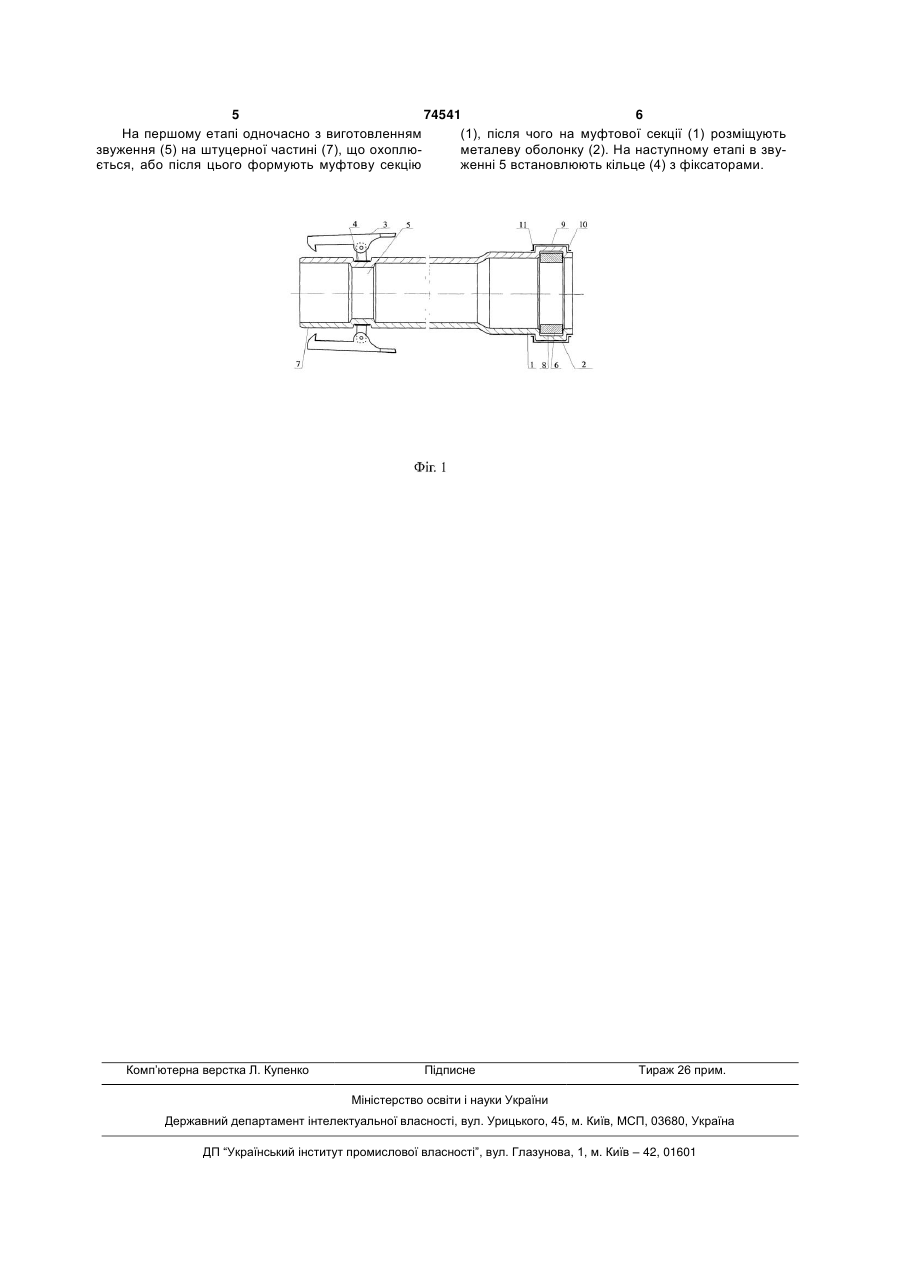

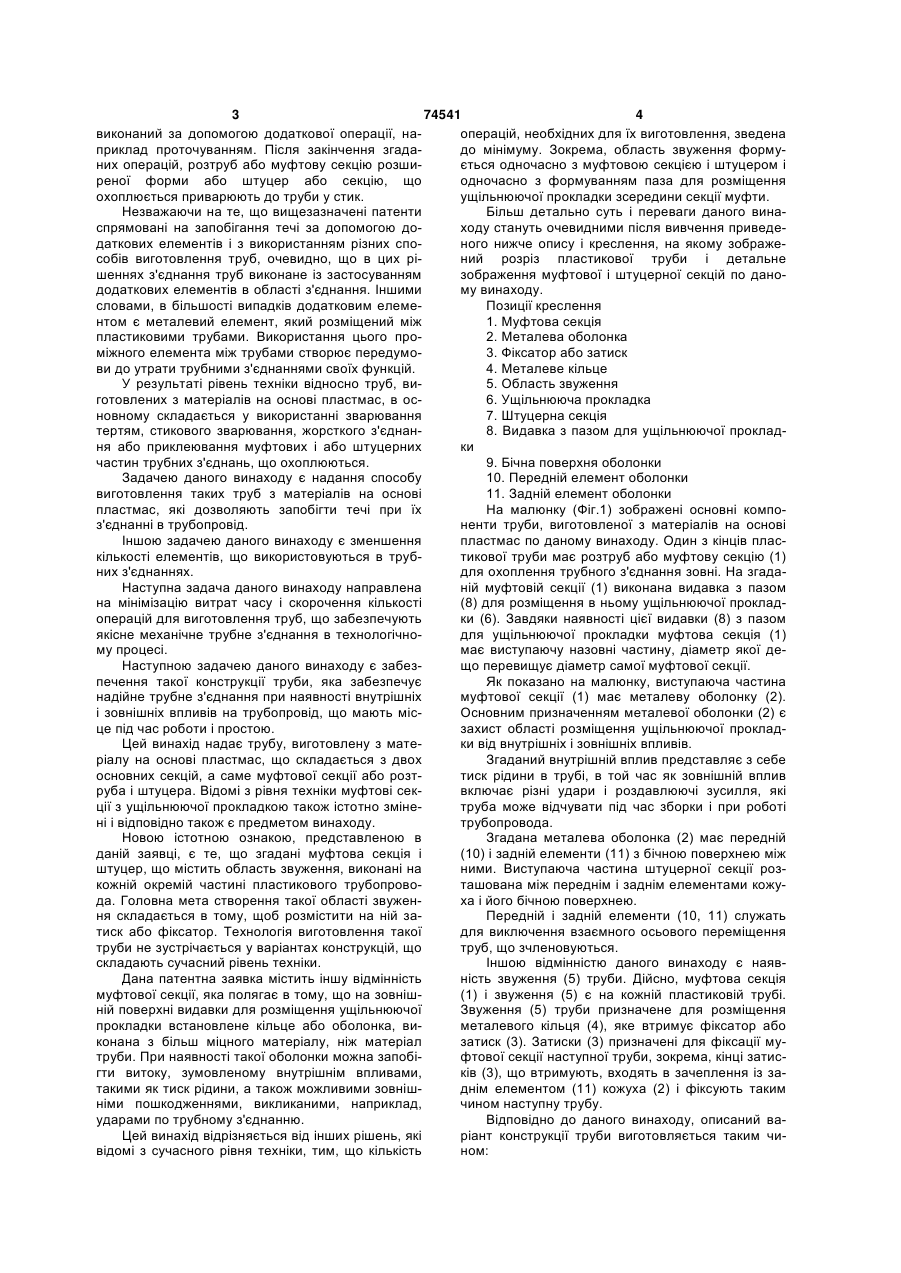

Пластикова труба зі з’єднувальними засобами для систем подачі рідин, переважно для зрошувальних систем, яка має розтруб або муфтову секцію, що містить канавку для розміщення ущільнювальної прокладки, з’єднувальні засоби, зовнішню металеву оболонку, розташовану на зазначеній канавці для утримання з’єднувальних засобів у з’єднаному стані, та штуцерну секцію, яка розташована на кінцевій частині труби, що протилежна муфтовій секції, і обладнана фіксатором, яка відрізняється тим, що згадана металева оболонка (2) розташована на згаданій ущільнювальній прокладці (6) для захоплення її фіксатором, розташованим на попередній трубі для запобігання зміщенню згаданої ущільнювальної прокладки (6), а металеве кільце (4) штуцерної частини розміщене на штуцерній частині таким чином, що зазначений фіксатор (3) розташований поверх нього. Винахід відноситься до труб, виготовлених з матеріалів на основі пластмас, які широко використовуються в напірних і безнапірних системах подачі рідин, наприклад, питної води, і в зрошувальних системах. Зокрема, винахід відноситься до конструкції монолітних (суцільних) труб на основі пластмас, і забезпечує кардинальне розв'язання проблеми течі в трубних з'єднаннях, і до способу виготовлення таких труб. Труби і їх конструктивні виконання для напірних і безнапірних систем подачі питної води і зрошувальних систем добре відомі з рівня техніки. У основному, головною метою трубних з'єднань є запобігання можливому протіканню рідини з трубопроводів назовні. Очевидно, що найбільш критичним чинником відносно течі трубопроводів є надійність трубних з'єднань. У той же час, довжина однієї трубної секції обмежена виробничими можливостями і умовами транспортування, тоді як довжина трубопровода зрошувальної системи може бути значною. Таким чином, трубопровід повинен містити велику кількість трубних секцій, пов'язаних за допомогою трубних з'єднань. Щоб мінімізувати проблему течі, виникаючої в трубних з'єднаннях, були запропоновані численні рішення і способи їх виробництва. У патентній заявці Великобританії GB2003243 описаний спосіб виготовлення, згідно з яким за допомогою оправки і при впливі високої температури в області з'єднання формують розтруб у вигляді муфти. Крім того, в згаданій області розташована ущільнююча вставка для мінімізації можливість витоків. У іншій патентній заявці Великобританії GB2292780 описане з'єднання з щільною посадкою, яке має гніздо для введення кінця труби, і згадане гніздо забезпечене подовжніми пазами для установки ущільнення або фіксатора труби для мінімізації течі. Інша заявка WO 98/25066 відноситься до металевих водопровідних труб і з'єднуючих їх фіксуючих елементів. Герметичність між двома металевими трубами забезпечується за допомогою манжетового ущільнення. Загальним для всіх відомих рішень є те, що розтруб (муфтова секція розширеної форми) або штуцер (секція, що охоплюється) сформовані литтям під тиском, а паз для ущільнюючої прокладки (19) UA (11) 74541 (13) C2 (21) 2001096337 (22) 15.02.2000 (24) 16.01.2006 (86) PCT/TR00/00003, 15.02.2000 (31) 99/322 (32) 16.02.1999 (33) TR (46) 16.01.2006, Бюл. № 1, 2006 р. (72) Мірмахмутогулларі Аділ , TR, Мірмахмутогулларі Ібрахім , TR, Бейенал Саджит , TR, Теке Ісмаіл , TR, Коюн Ахмет , TR, Коч Явуз , TR (73) ДІЗАЙН ТЕКНІК ПЛАСТІК БОРУ ВЕ ЕЛЕМАНЛАРІ САН. ВЕ ТІДЖ. А.Ш., TR (56) GB 2003243, 07.03.1979 GB 2292780, 06.03.1996 WO 98/25066, 11.06.1998 AT 329941, 10.06.1976 3 74541 4 виконаний за допомогою додаткової операції, наоперацій, необхідних для їх виготовлення, зведена приклад проточуванням. Після закінчення згададо мінімуму. Зокрема, область звуження формуних операцій, розтруб або муфтову секцію розшиється одночасно з муфтовою секцією і штуцером і реної форми або штуцер або секцію, що одночасно з формуванням паза для розміщення охоплюється приварюють до труби у стик. ущільнюючої прокладки зсередини секції муфти. Незважаючи на те, що вищезазначені патенти Більш детально суть і переваги даного винаспрямовані на запобігання течі за допомогою доходу стануть очевидними після вивчення приведедаткових елементів і з використанням різних споного нижче опису і креслення, на якому зображесобів виготовлення труб, очевидно, що в цих ріний розріз пластикової труби і детальне шеннях з'єднання труб виконане із застосуванням зображення муфтової і штуцерної секцій по данододаткових елементів в області з'єднання. Іншими му винаходу. словами, в більшості випадків додатковим елемеПозиції креслення нтом є металевий елемент, який розміщений між 1. Муфтова секція пластиковими трубами. Використання цього про2. Металева оболонка міжного елемента між трубами створює передумо3. Фіксатор або затиск ви до утрати трубними з'єднаннями своїх функцій. 4. Металеве кільце У результаті рівень техніки відносно труб, ви5. Область звуження готовлених з матеріалів на основі пластмас, в ос6. Ущільнююча прокладка новному складається у використанні зварювання 7. Штуцерна секція тертям, стикового зварювання, жорсткого з'єднан8. Видавка з пазом для ущільнюючої прокладня або приклеювання муфтових і або штуцерних ки частин трубних з'єднань, що охоплюються. 9. Бічна поверхня оболонки Задачею даного винаходу є надання способу 10. Передній елемент оболонки виготовлення таких труб з матеріалів на основі 11. Задній елемент оболонки пластмас, які дозволяють запобігти течі при їх На малюнку (Фіг.1) зображені основні композ'єднанні в трубопровід. ненти труби, виготовленої з матеріалів на основі Іншою задачею даного винаходу є зменшення пластмас по даному винаходу. Один з кінців пласкількості елементів, що використовуються в трубтикової труби має розтруб або муфтову секцію (1) них з'єднаннях. для охоплення трубного з'єднання зовні. На згадаНаступна задача даного винаходу направлена ній муфтовій секції (1) виконана видавка з пазом на мінімізацію витрат часу і скорочення кількості (8) для розміщення в ньому ущільнюючої прокладоперацій для виготовлення труб, що забезпечують ки (6). Завдяки наявності цієї видавки (8) з пазом якісне механічне трубне з'єднання в технологічнодля ущільнюючої прокладки муфтова секція (1) му процесі. має виступаючу назовні частину, діаметр якої деНаступною задачею даного винаходу є забезщо перевищує діаметр самої муфтової секції. печення такої конструкції труби, яка забезпечує Як показано на малюнку, виступаюча частина надійне трубне з'єднання при наявності внутрішніх муфтової секції (1) має металеву оболонку (2). і зовнішніх впливів на трубопровід, що мають місОсновним призначенням металевої оболонки (2) є це під час роботи і простою. захист області розміщення ущільнюючої прокладЦей винахід надає трубу, виготовлену з матеки від внутрішніх і зовнішніх впливів. ріалу на основі пластмас, що складається з двох Згаданий внутрішній вплив представляє з себе основних секцій, а саме муфтової секції або розттиск рідини в трубі, в той час як зовнішній вплив руба і штуцера. Відомі з рівня техніки муфтові секвключає різні удари і роздавлюючі зусилля, які ції з ущільнюючої прокладкою також істотно змінетруба може відчувати під час зборки і при роботі ні і відповідно також є предметом винаходу. трубопровода. Новою істотною ознакою, представленою в Згадана металева оболонка (2) має передній даній заявці, є те, що згадані муфтова секція і (10) і задній елементи (11) з бічною поверхнею між штуцер, що містить область звуження, виконані на ними. Виступаюча частина штуцерної секції розкожній окремій частині пластикового трубопровоташована між переднім і заднім елементами кожуда. Головна мета створення такої області звуженха і його бічною поверхнею. ня складається в тому, щоб розмістити на ній заПередній і задній елементи (10, 11) служать тиск або фіксатор. Технологія виготовлення такої для виключення взаємного осьового переміщення труби не зустрічається у варіантах конструкцій, що труб, що зчленовуються. складають сучасний рівень техніки. Іншою відмінністю даного винаходу є наявДана патентна заявка містить іншу відмінність ність звуження (5) труби. Дійсно, муфтова секція муфтової секції, яка полягає в тому, що на зовніш(1) і звуження (5) є на кожній пластиковій трубі. ній поверхні видавки для розміщення ущільнюючої Звуження (5) труби призначене для розміщення прокладки встановлене кільце або оболонка, виметалевого кільця (4), яке втримує фіксатор або конана з більш міцного матеріалу, ніж матеріал затиск (3). Затиски (3) призначені для фіксації мутруби. При наявності такої оболонки можна запобіфтової секції наступної труби, зокрема, кінці затисгти витоку, зумовленому внутрішнім впливами, ків (3), що втримують, входять в зачеплення із затакими як тиск рідини, а також можливими зовнішднім елементом (11) кожуха (2) і фіксують таким німи пошкодженнями, викликаними, наприклад, чином наступну трубу. ударами по трубному з'єднанню. Відповідно до даного винаходу, описаний ваЦей винахід відрізняється від інших рішень, які ріант конструкції труби виготовляється таким чивідомі з сучасного рівня техніки, тим, що кількість ном: 5 74541 6 На першому етапі одночасно з виготовленням (1), після чого на муфтової секції (1) розміщують звуження (5) на штуцерної частині (7), що охоплюметалеву оболонку (2). На наступному етапі в звується, або після цього формують муфтову секцію женні 5 встановлюють кільце (4) з фіксаторами. Комп’ютерна верстка Л. Купенко Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
