Система розподілу холодоносія установки кондиціювання рудникового повітря

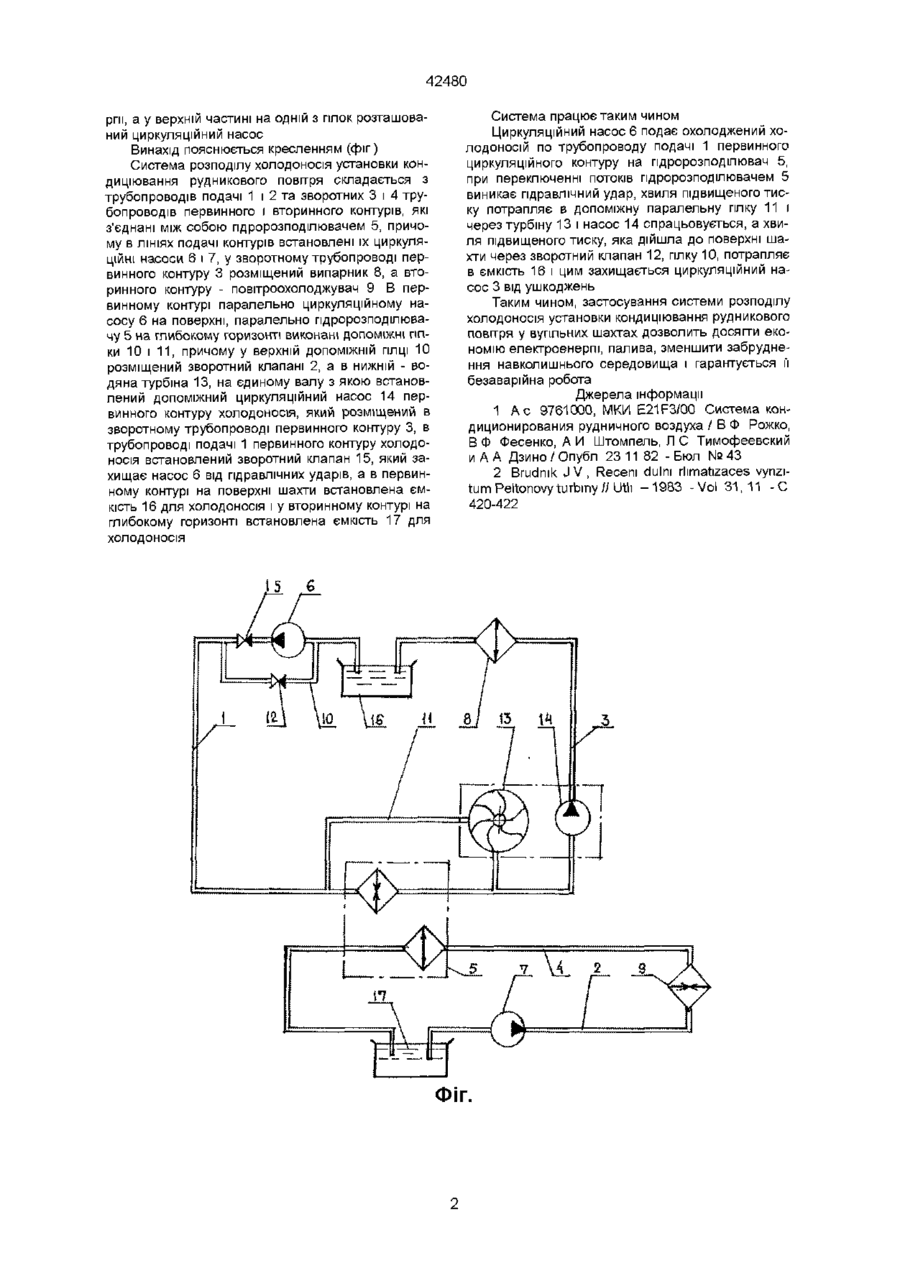

Система розподілу холодоносія установки кондиціювання рудникового повітря, яка містить холодильну станцію на поверхні шахти, повітроохолоджувач на глибокому горизонті та первинний і вторинний контури холодоносія, які оснащені в нижній частині системи перетворювачем енергії у вигляді турбіни з насосом, яка відрізняється тим, що первинний контур виконаний замкнутим, у верхній і нижній частинах має по дві паралельні гілки, причому в нижній частині на одній ГІЛЦІ розміщений пдророзподілювач, до якого приєднані трубопроводи вторинного контуру, на другій - перетворювач енергії, а у верхній частині на одній з гілок розташований циркуляційний насос Винахід відноситься до гірничої галузі і призначений для транспортування холодоносія в системі кондиціювання рудникового повітря з поверхні на робочий горизонт без його нагрівання ВІДОМІ системи кондиціювання рудникового повітря з розміщенням основного устаткування (холодильні машини, компресор, конденсатор, регулюючий вентиль та з'єднуючі їх трубопроводи) на поверхні, а випарника та паропроводу від випарника до компресора - в підземному просторі [1] Така система не допускає нагріву холодоносія при передачі його на глибокий горизонт у зв'язку з тим, що холод виробляється безпосередньо на цьому горизонті Система має такі недоліки - паропровід між випарником та компресором, який вимагає високої герметичності, має значну довжину, що вимагає збільшення потужності приводу компресора, - холодильна машина розділена на два робочих місця, що ускладнює її обслуговування, а випарник повинен мати шахтне виконання [1] Найбільш близьким технічним рішенням до винаходу є система розподілу холодоносія [2], яка містить холодильну машину, розміщену на поверхні і з'єднану трубопроводом первинного холодоносія через понижувач тиску (лопатну турбіну), яка розміщена на робочому горизонті, а зворотним трубопроводом з'єднану з насосом первинного контуру, причому на виході з турбіни розміщена ємкість холодної води, а на всмоктуванні насоса ємкість отепленої води Ємкості холодної і отепленої води з єднані трубопроводами вторинного контуру з повітроохолоджувачем Насос первинного контуру знаходиться на єдиній осі з турбіною і до насосу підключений додатковий двигун [2] Недоліком цієї системи є те, що на переміщення холодоносія на поверхню шахти витрачається додаткова енергія, що обумовлено низьким коефіцієнтом корисної дії турбіни В основу винаходу поставлена задача удосконалення системи розподілу холодоносія установки кондиціювання рудникового повітря, в якій за рахунок наявності нових конструктивних елементів та особливостей їх взаємного розташування досягається зменшення величини підвищення тиску при гідравлічному ударі в системі розподілу холодоносія, що забезпечує економію електроенергії, палива, зменшує забруднення навколишнього середовища і гарантує безаварійну роботу системи Означена задача вирішується за рахунок того, що в системі розподілу холодоносія установки кондиціювання рудникового повітря, яка містить холодильну станцію на поверхні шахти, повітроохолоджувач на глибокому горизонті та первинний і вторинний контури холодоносія, які оснащені в нижній частині системи перетворювачем енергії у вигляді турбіни з насосом, згідно з винаходом, первинний контур виконаний замкнутим, у верхній і нижній частині має по дві паралельні гілки, причому в нижній частині на одній ГІЛЦІ розміщений пдророзподілювач, до якого приєднані трубопроводи вторинного контуру, на другій - перетворювач ене О 00 42480 ргм, а у верхній частині на одній з гілок розташований циркуляційний насос Винахід пояснюється кресленням (фіг) Система розподілу холодоносія установки кондиціювання рудникового повітря складається з трубопроводів подачі 1 і 2 та зворотних 3 і 4 трубопроводів первинного і вторинного контурів, які з'єднані між собою пдророзподілювачем 5, причому в ЛІНІЯХ подачі контурів встановлені їх циркуляційні насоси 6 і 7, у зворотному трубопроводі первинного контуру 3 розміщений випарник 8, а вторинного контуру - повітроохолоджувач 9 В первинному контурі паралельно циркуляційному насосу 6 на поверхні, паралельно пдророзподілювачу 5 на глибокому горизонті виконані ДОПОМІЖНІ ГІЛКИ 10 і 11, причому у верхній ДОПОМІЖНІЙ ГІЛЦІ 10 розміщений зворотний клапані 2, а в нижній - водяна турбіна 13, на єдиному валу з якою встановлений допоміжний циркуляційний насос 14 первинного контуру холодоносія, який розміщений в зворотному трубопроводі первинного контуру 3, в трубопроводі подачі 1 первинного контуру холодоносія встановлений зворотний клапан 15, який захищає насос 6 від гідравлічних ударів, а в первинному контурі на поверхні шахти встановлена ємкість 16 для холодоносія і у вторинному контурі на глибокому горизонті встановлена ємкість 17 для Система працює таким чином Циркуляційний насос 6 подає охолоджений холодоносій по трубопроводу подачі 1 первинного циркуляційного контуру на пдророзподілювач 5, при переключенні потоків пдророзподілювачем 5 виникає гідравлічний удар, хвиля підвищеного тиску потрапляє в допоміжну паралельну гілку 11 і через турбіну 13 і насос 14 спрацьовується, а хвиля підвищеного тиску, яка дійшла до поверхні шахти через зворотний клапан 12, гілку 10, потрапляє в ємкість 16 і цим захищається циркуляційний насос 3 від ушкоджень Таким чином, застосування системи розподілу холодоносія установки кондиціювання рудникового повітря у вугільних шахтах дозволить досягти економію електроенергії, палива, зменшити забруднення навколишнього середовища і гарантується її безаварійна робота Джерела інформації 1 А с 9761000, МКИ E21F3/00 Система кондиционирования рудничного воздуха / В Ф Рожко, В Ф Фесенко, А И Штомпель, Л С Тимофеевский и А А Дзино / Опубл 23 11 82 - Бюл № 43 2 Brudmk J V , Receni dulni rhmatizaces vynzitumPeltonovyturbiny//Utli - 1 9 8 3 - Vol 31,11 -C 420-422 ХОЛОДОНОСІЯ J5 5 ФІГ. 7 \4 2 9 42480 ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Киів-133, бульв Лесі Українки, 26 (044)295-81-42, 295-61-97 Підписано до друку Обсяг обл -вид арк 2002 р Формат 60x84 1/8 Тираж 50 прим Зам УкрІНТЕІ, 03680, Киів-39 МСП, вул Горького, 180 (044) 268-25-22
