Елемент нерівнозначності

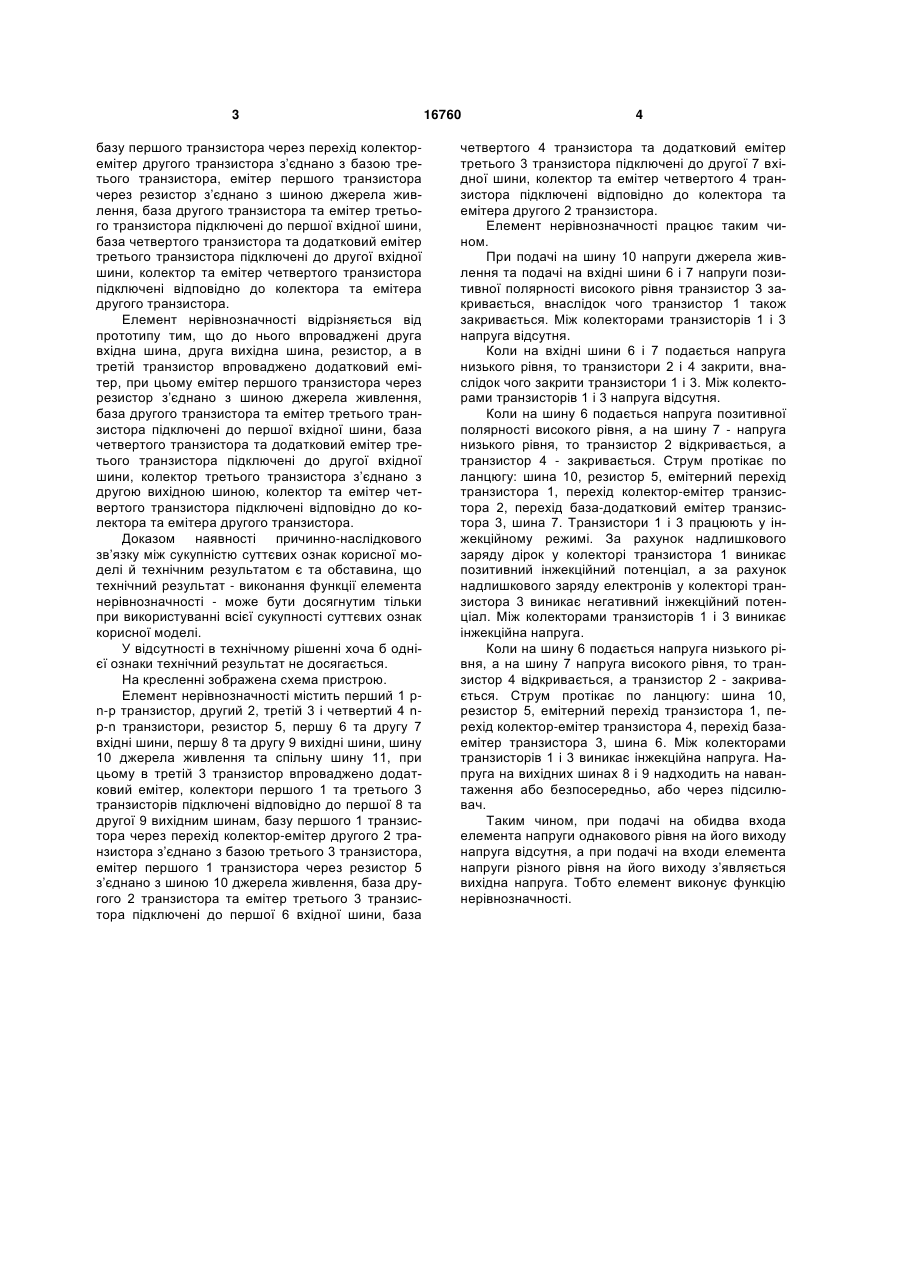

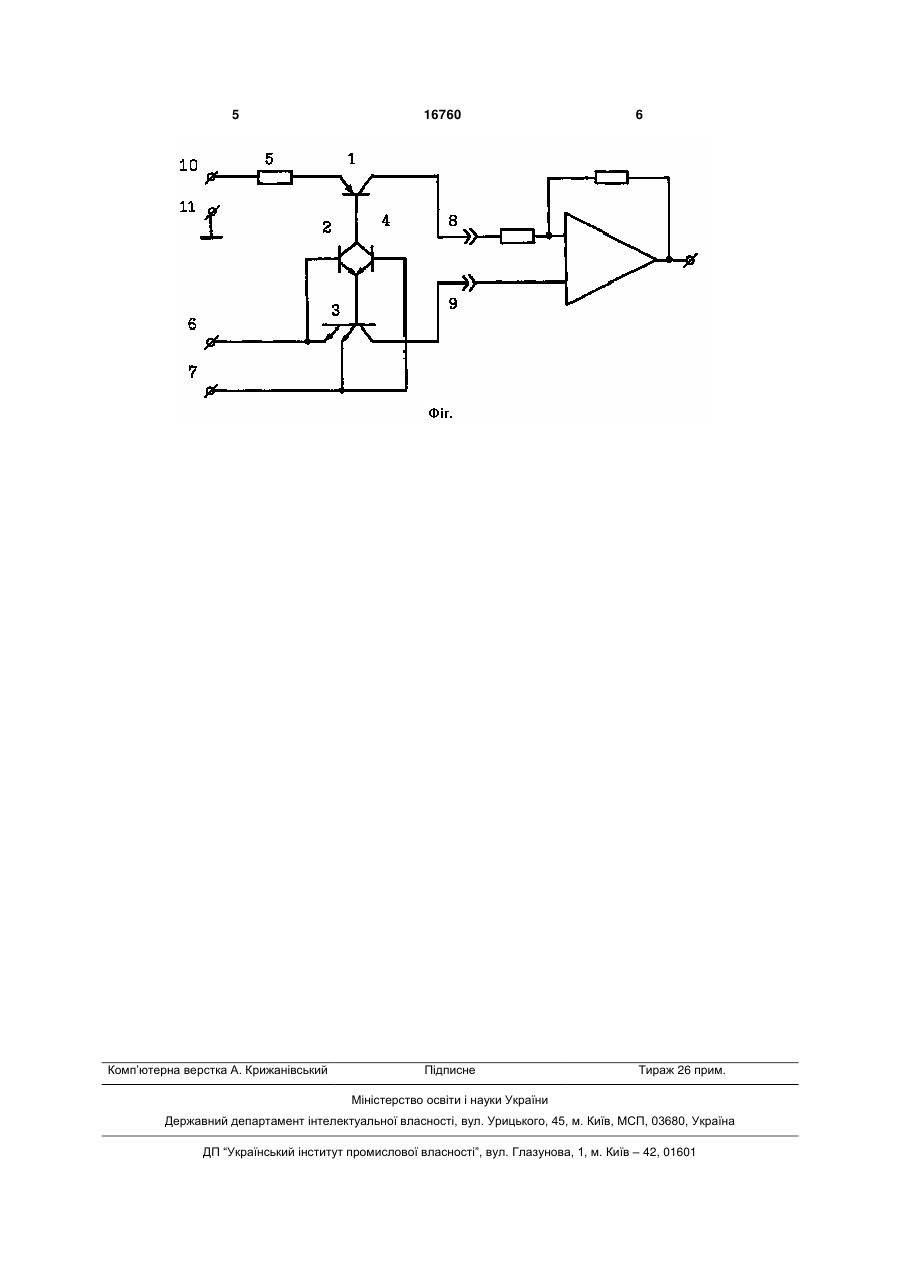

Елемент нерівнозначності, що містить перший р-n-р транзистор, другий, третій і четвертий n-р-n транзистори, першу вхідну шину, першу вихідну шину, шину джерела живлення та спільну шину, при цьому колектор першого транзистора підключено до першої вихідної шини, базу через перехід колектор-емітер другого транзистора з’єднано з 3 базу першого транзистора через перехід колекторемітер другого транзистора з’єднано з базою третього транзистора, емітер першого транзистора через резистор з’єднано з шиною джерела живлення, база другого транзистора та емітер третього транзистора підключені до першої вхідної шини, база четвертого транзистора та додатковий емітер третього транзистора підключені до другої вхідної шини, колектор та емітер четвертого транзистора підключені відповідно до колектора та емітера другого транзистора. Елемент нерівнозначності відрізняється від прототипу тим, що до нього впроваджені друга вхідна шина, друга вихідна шина, резистор, а в третій транзистор впроваджено додатковий емітер, при цьому емітер першого транзистора через резистор з’єднано з шиною джерела живлення, база другого транзистора та емітер третього транзистора підключені до першої вхідної шини, база четвертого транзистора та додатковий емітер третього транзистора підключені до другої вхідної шини, колектор третього транзистора з’єднано з другою вихідною шиною, колектор та емітер четвертого транзистора підключені відповідно до колектора та емітера другого транзистора. Доказом наявності причинно-наслідкового зв’язку між сукупністю суттєвих ознак корисної моделі й технічним результатом є та обставина, що технічний результат - виконання функції елемента нерівнозначності - може бути досягнутим тільки при використуванні всієї сукупності суттєвих ознак корисної моделі. У відсутності в технічному рішенні хоча б однієї ознаки технічний результат не досягається. На кресленні зображена схема пристрою. Елемент нерівнозначності містить перший 1 pn-p транзистор, другий 2, третій 3 і четвертий 4 np-n транзистори, резистор 5, першу 6 та другу 7 вхідні шини, першу 8 та другу 9 вихідні шини, шину 10 джерела живлення та спільну шину 11, при цьому в третій 3 транзистор впроваджено додатковий емітер, колектори першого 1 та третього 3 транзисторів підключені відповідно до першої 8 та другої 9 вихідним шинам, базу першого 1 транзистора через перехід колектор-емітер другого 2 транзистора з’єднано з базою третього 3 транзистора, емітер першого 1 транзистора через резистор 5 з’єднано з шиною 10 джерела живлення, база другого 2 транзистора та емітер третього 3 транзистора підключені до першої 6 вхідної шини, база 16760 4 четвертого 4 транзистора та додатковий емітер третього 3 транзистора підключені до другої 7 вхідної шини, колектор та емітер четвертого 4 транзистора підключені відповідно до колектора та емітера другого 2 транзистора. Елемент нерівнозначності працює таким чином. При подачі на шину 10 напруги джерела живлення та подачі на вхідні шини 6 і 7 напруги позитивної полярності високого рівня транзистор 3 закривається, внаслідок чого транзистор 1 також закривається. Між колекторами транзисторів 1 і 3 напруга відсутня. Коли на вхідні шини 6 і 7 подається напруга низького рівня, то транзистори 2 і 4 закрити, внаслідок чого закрити транзистори 1 і 3. Між колекторами транзисторів 1 і 3 напруга відсутня. Коли на шину 6 подається напруга позитивної полярності високого рівня, а на шину 7 - напруга низького рівня, то транзистор 2 відкривається, а транзистор 4 - закривається. Струм протікає по ланцюгу: шина 10, резистор 5, емітерний перехід транзистора 1, перехід колектор-емітер транзистора 2, перехід база-додатковий емітер транзистора 3, шина 7. Транзистори 1 і 3 працюють у інжекційному режимі. За рахунок надлишкового заряду дірок у колекторі транзистора 1 виникає позитивний інжекційний потенціал, а за рахунок надлишкового заряду електронів у колекторі транзистора 3 виникає негативний інжекційний потенціал. Між колекторами транзисторів 1 і 3 виникає інжекційна напруга. Коли на шину 6 подається напруга низького рівня, а на шину 7 напруга високого рівня, то транзистор 4 відкривається, а транзистор 2 - закривається. Струм протікає по ланцюгу: шина 10, резистор 5, емітерний перехід транзистора 1, перехід колектор-емітер транзистора 4, перехід базаемітер транзистора 3, шина 6. Між колекторами транзисторів 1 і 3 виникає інжекційна напруга. Напруга на вихідних шинах 8 і 9 надходить на навантаження або безпосередньо, або через підсилювач. Таким чином, при подачі на обидва входа елемента напруги однакового рівня на його виходу напруга відсутня, а при подачі на входи елемента напруги різного рівня на його виходу з’являється вихідна напруга. Тобто елемент виконує функцію нерівнозначності. 5 Комп’ютерна верстка А. Крижанівський 16760 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
