Манжетне ущільнення

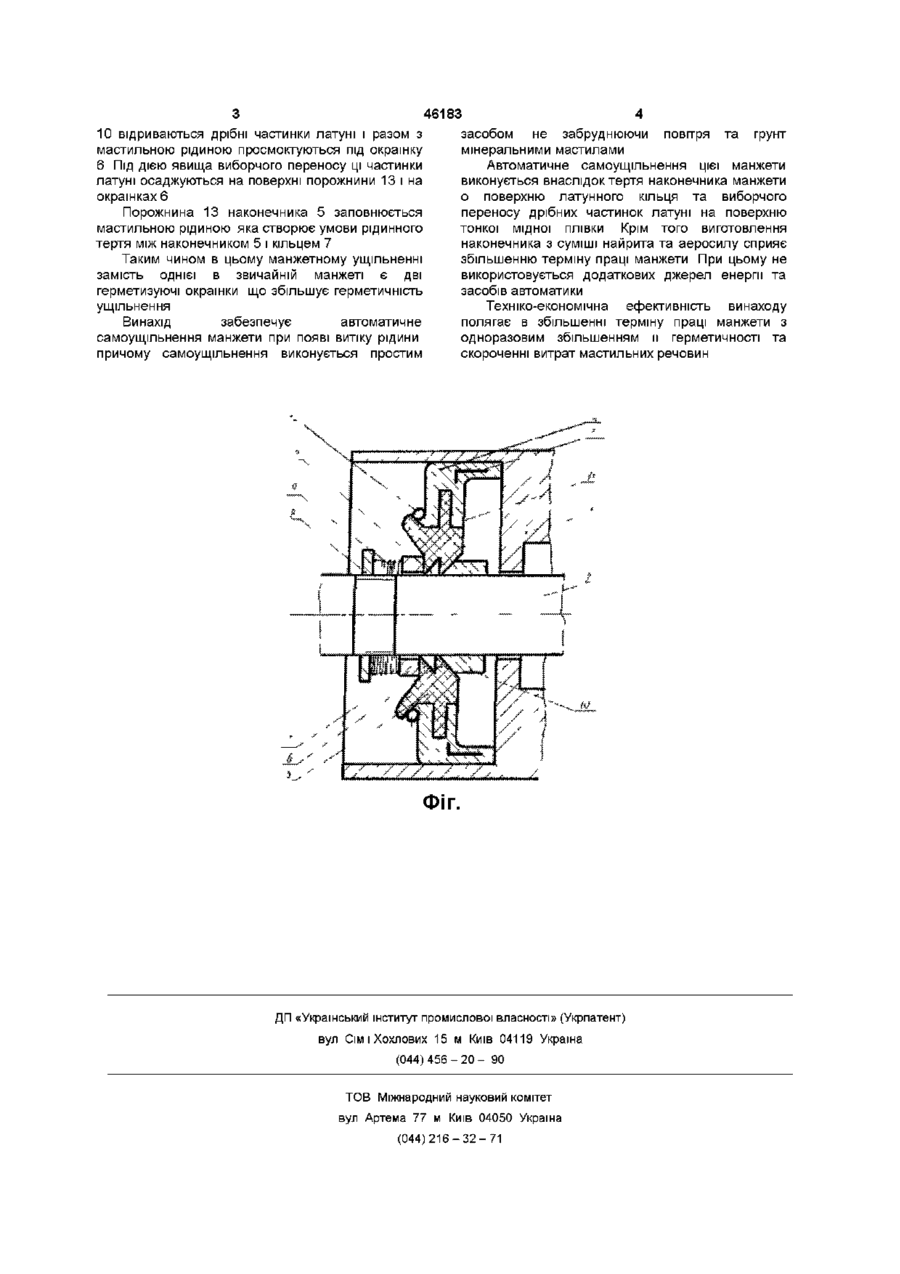

1 Манжетне ущільнення, яке складається з корпусу, манжети з еластичної губки, браслетної пружини, яке відрізняється тим, що манжета оснащена наконечником, виготовленим з суміші найритута синтетичного аеросилу, причому суміш Винахід відноситься до ущільнювальної техніки, зокрема для герметизації валів машин та устаткування Відомо манжетне ущільнення, яке складається з губки, працюючої окрашки, посадочного кільця і браслетної пружини (Орлов П И Основы конструирования Т 3 - М Машиностроение, 1977) Недоліком цієї манжети є зменшення контактного тиску працюючої окрашки на вал в наслідок зносу та залишкових деформацій браслетної пружини В наслідок цього збільшується витік мастильної рідини Найбільш близькою до винаходу є манжета з еластичною губкою, яка складається з корпусу манжети, браслетної пружини і обладненням для компенсації зносу, яке виготовлено як втулка з гострим торцем (а с СССР 819464 МКИ J16C15/37 - прототип), але цією конструкцією неможливо збільшити герметичність і термін експлуатації манжети Метою винаходу є створення манжетного ущільнення, в якому за рахунок конструктивних особливостей можливо було б збільшити герметичність і термін експлуатації манжети Ця мета досягається тим, що в манжетному ущільненні, яке складається з корпусу, манжети з еластичної губки, браслетної пружини, манжета споряджена наконечником, поверхня якого покрита мідною плівкою, а перед наконечником на валу мається підпружинене кільце, позаду - кільце, найриту та синтетичного аеросилу містить 70% найриту по об'єму та 30% аеросилу, а поверхня наконечника покрита мідною плівкою товщиною 10-15МКМ 2 Манжетне ущільнення по п 1, яке відрізняється тим, що перед наконечником знаходиться підпружинене кільце, а позаду кільце, поверхня якого має гострий кут 3 Манжетне ущільнення по п 1, яке відрізняється тим, що наконечник між окрайками має порожнину, яка заповнена мідним порошком з розміром частинок 0,1-0,5мкм яке під гострим кутом прилягає до наконечника На фіг зображено манжетне ущільнення у поздовжньому розрізі Манжетне ущільнення складається з корпусу 1, валу 2, каркасу 3, полки 4, наконечника 5, окрашок 6, кільця 7, кільця 8, пружини стиснення 9, кільця 10, мідної плівки 11, браслетної пружини 12, порожнини 13 Корпус 1 належить до ущильнювального вузла машини Наконечник 5 приклеен до полки 4 при його виготовленні Наконечник 5 виготовлен з суміші найрита та синтетичного аеросилу (70% по об'єму найриту і 30% - аеросилу) На його поверхні вакуумним засобом напиляється мідна плівка (10 15 мкм ) Кільце 10 виготовляється з латуні Всі останні деталі сталеві Порожнину наконечника заповнюють мідним порошком (розмір частинок 0 1 - 0 5 мкм) Таким чином .манжетне ущільнення має дві окрашки, якими воно треться о поверхню валу Манжетне ущільнення працює таким чином За рахунок тиску манжети та браслетної пружини окрашки наконечника притискуються до поверхні валу і таким чином відбувається герметизація валу, що перешкоджує витіку мастильної рідини В цій конструкції ущільнення маються дві герметизуючі окрашки, але завдяки тому, що окрашки покриті мідною плівкою, сила тертя практично не збільшується При обертанні валу 2 наконечник 5 треться о кільце 10 (фіг), в наслідок чого від поверхні кільця СО 00 (О 46183 10 відриваються дрібні частинки латуні і разом з засобом не забруднюючи повітря та грунт мастильною рідиною просмоктуються під окрашку мінеральними мастилами 6 Під ДІЄЮ явища виборчого переносу ці частинки Автоматичне самоущільнення цієї манжети латуні осаджуються на поверхні порожнини 13 і на виконується внаслідок тертя наконечника манжети окрашках 6 о поверхню латунного кільця та виборчого переносу дрібних частинок латуні на поверхню Порожнина 13 наконечника 5 заповнюється тонкої мідної плівки Крім того виготовлення мастильною рідиною яка створює умови рідинного наконечника з суміші найрита та аеросилу сприяє тертя між наконечником 5 і кільцем 7 збільшенню терміну праці манжети При цьому не Таким чином в цьому манжетному ущільненні використовується додаткових джерел енергії та замість однієї в звичайній манжеті є дві засобів автоматики герметизуючі окрашки що збільшує герметичність ущільнення Техніко-економічна ефективність винаходу полягає в збільшенні терміну праці манжети з Винахід забезпечує автоматичне одноразовим збільшенням м герметичності та самоущільнення манжети при появі витіку рідини скороченні витрат мастильних речовин причому самоущільнення виконується простим ФІГ. ДП «Український інститут промислової власності» (Укрпатент) вул СІМІХОХЛОВИХ 15 м Київ 04119 Україна (044)456-20- 90 ТОВ Міжнародний науковий комітет вул Артема 77 м Київ 04050 Україна (044)216-32-71
