Вставний клапан
Формула / Реферат

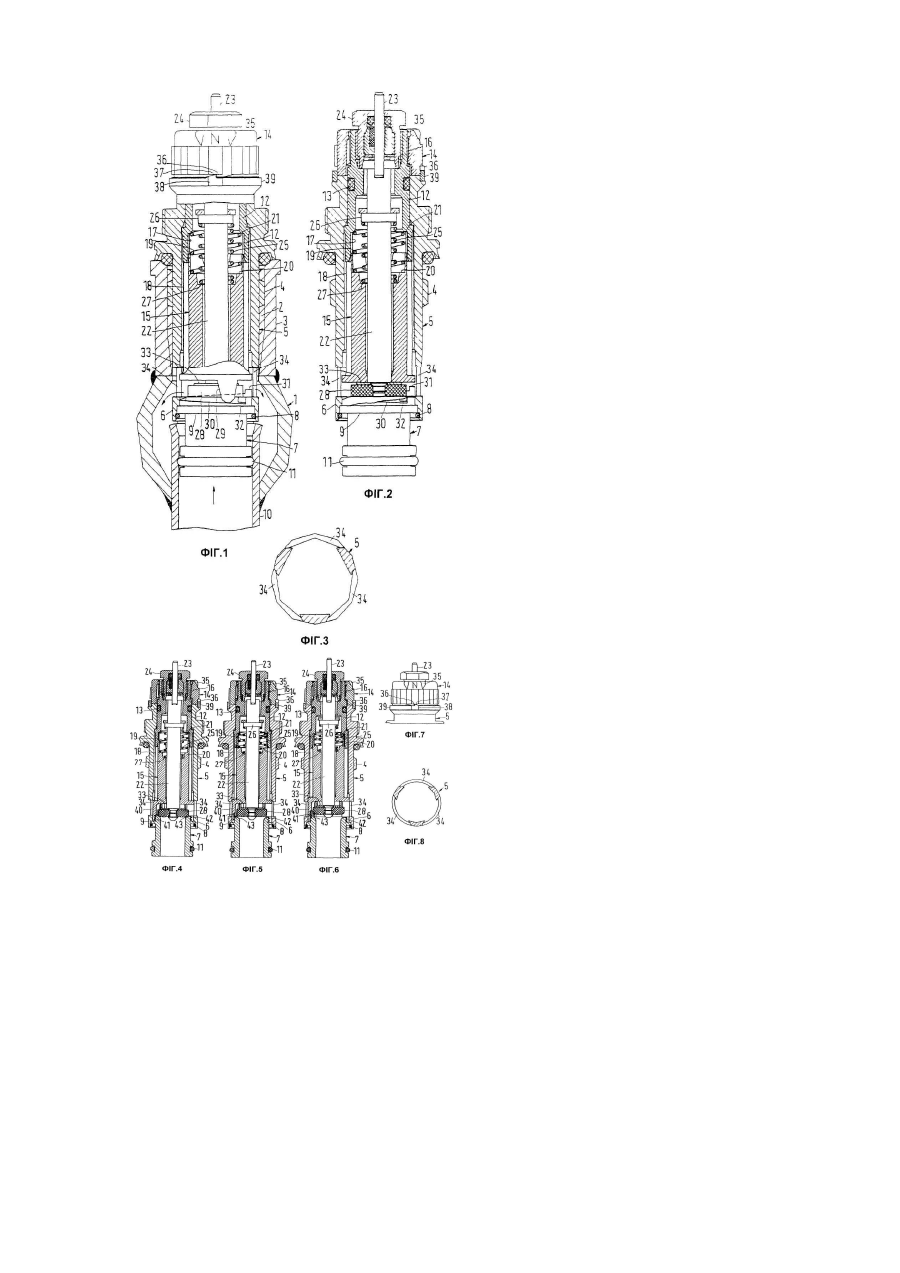

1. Вставний клапан для монтування у з'єднувачі (3) гідравлічної лінії (1), який має елемент (15) попереднього встановлення, який змонтовано поворотно відносно корпуса (5) клапана за допомогою регулюючого елементу (14) і передавального елементу (12), та неповоротно відносно передавального елементу (12), для направлення стрижня (22) клапана, на якому коаксіально змонтовано елемент (28) закриття клапана і який встановлено з можливістю обмеженого пересування відносно сідла (43) клапана, який відрізняється тим, що елемент (15) спирається на напрямну, яка має на своїй верхній поверхні стопор (31), а на нижній поверхні стопор (32), що дає можливість при повороті регулюючого елементу (14) відносно сідла (43) клапана і передавального елемента (12) пересувати елемент (15) в одному напрямку аксіально до першого стопора (31), а в іншому напрямку до посадки елементу (28) закриття клапана на сідло (43) клапана.
2. Вставний клапан за п. 1, який відрізняється тим, що елемент (15) попереднього встановлення обпертий на спіральну напрямну, яка є коаксіальною до стрижня (22) клапана.
3. Вставний клапан за п. 2, який відрізняється тим, що напрямна є нахиленою поверхнею (30), на яку елемент (15) попереднього встановлення обпирається виступом (29).
4. Вставний клапан за п. 3, який відрізняється тим, що у своїй верхній частині нахилена поверхня (30) має перший стопор (31), а у своїй нижній частині має другий стопор (32).
5. Вставний клапан за пп. З або 4, який відрізняється тим, що нахилена поверхня (30) розташована у корпусі (5) клапана.
6. Вставний клапан за пп. 1 або 2, який відрізняється тим, що елемент (15) попереднього встановлення має різьбу (41), що зачеплена з різьбою (42) корпуса (5) клапана.
Додаткова інформація
Назва патенту англійськоюInsert valve
Назва патенту російськоюВставной клапан
МПК / Мітки
МПК: F16K 1/32
