Дросельно-регулюючий клапан

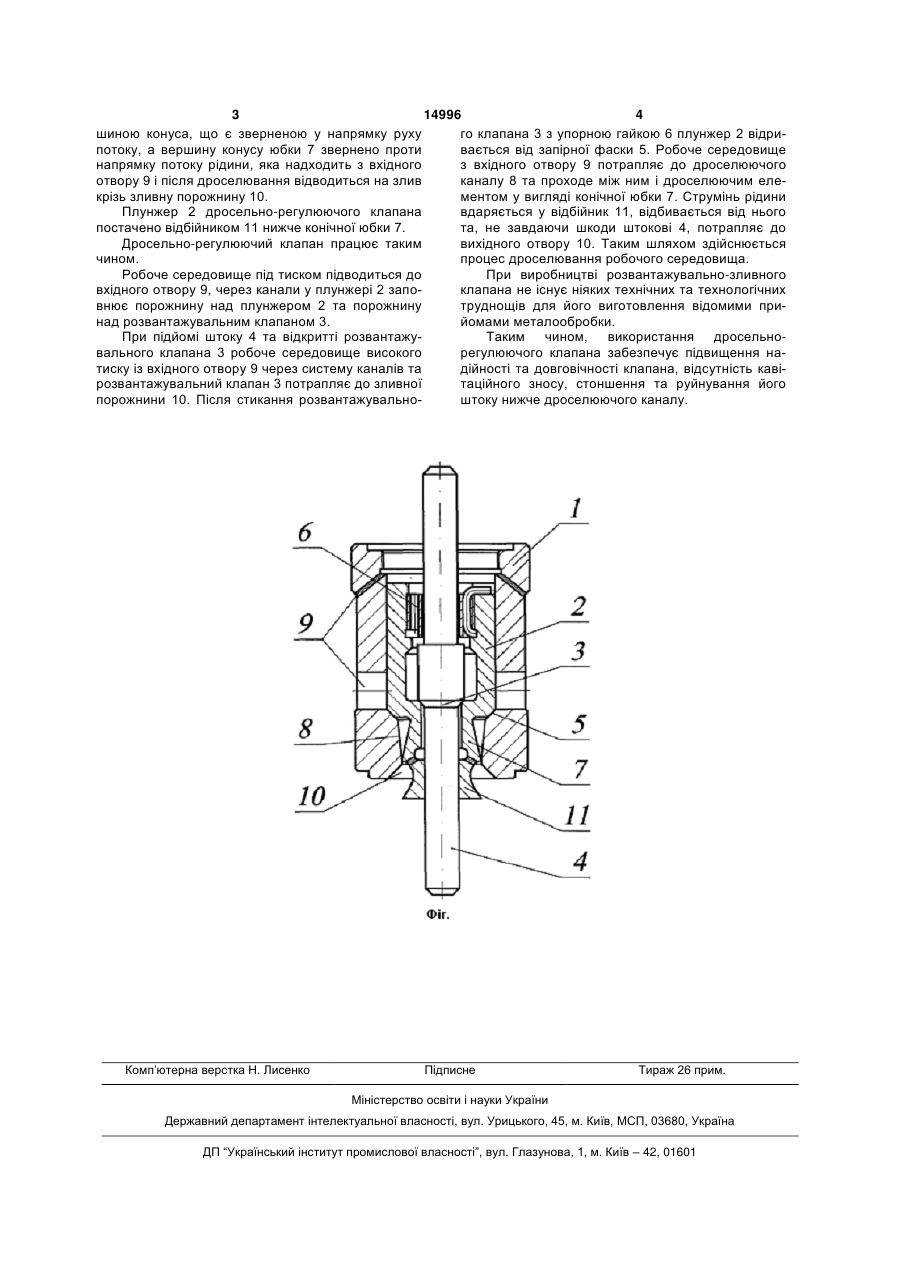

Дросельно-регулюючий клапан, що містить плунжер з конічною юбкою, направляючий стакан, шток, розвантажувальний клапан, головну запірну фаску, упорну гайку, систему отворів, який відрізняється тим, що плунжер оснащений відбійником, який знаходиться нижче конічної юбки. (19) (21) u200510748 (22) 14.11.2005 (24) 15.06.2006 (46) 15.06.2006, Бюл. № 6, 2006 р. (72) Шинкаренко Олег Михайлович, Корчак Олена Сергіївна (73) ДОНБАСЬКА ДЕРЖАВНА МАШИНОБУДІВНА АКАДЕМІЯ 3 14996 4 шиною конуса, що є зверненою у напрямку руху го клапана 3 з упорною гайкою 6 плунжер 2 відрипотоку, а вершину конусу юбки 7 звернено проти вається від запірної фаски 5. Робоче середовище напрямку потоку рідини, яка надходить з вхідного з вхідного отвору 9 потрапляє до дроселюючого отвору 9 і після дроселювання відводиться на злив каналу 8 та проходе між ним і дроселюючим елекрізь зливну порожнину 10. ментом у вигляді конічної юбки 7. Струмінь рідини Плунжер 2 дросельно-регулюючого клапана вдаряється у відбійник 11, відбивається від нього постачено відбійником 11 нижче конічної юбки 7. та, не завдаючи шкоди штокові 4, потрапляє до Дросельно-регулюючий клапан працює таким вихідного отвору 10. Таким шляхом здійснюється чином. процес дроселювання робочого середовища. Робоче середовище під тиском підводиться до При виробництві розвантажувально-зливного вхідного отвору 9, через канали у плунжері 2 запоклапана не існує ніяких технічних та технологічних внює порожнину над плунжером 2 та порожнину труднощів для його виготовлення відомими принад розвантажувальним клапаном 3. йомами металообробки. При підйомі штоку 4 та відкритті розвантажуТаким чином, використання дросельновального клапана 3 робоче середовище високого регулюючого клапана забезпечує підвищення натиску із вхідного отвору 9 через систему каналів та дійності та довговічності клапана, відсутність кавірозвантажувальний клапан 3 потрапляє до зливної таційного зносу, стоншення та руйнування його порожнини 10. Після стикання розвантажувальноштоку нижче дроселюючого каналу. Комп’ютерна верстка Н. Лисенко Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
