Комплект кріплення для вентиляційної решітки

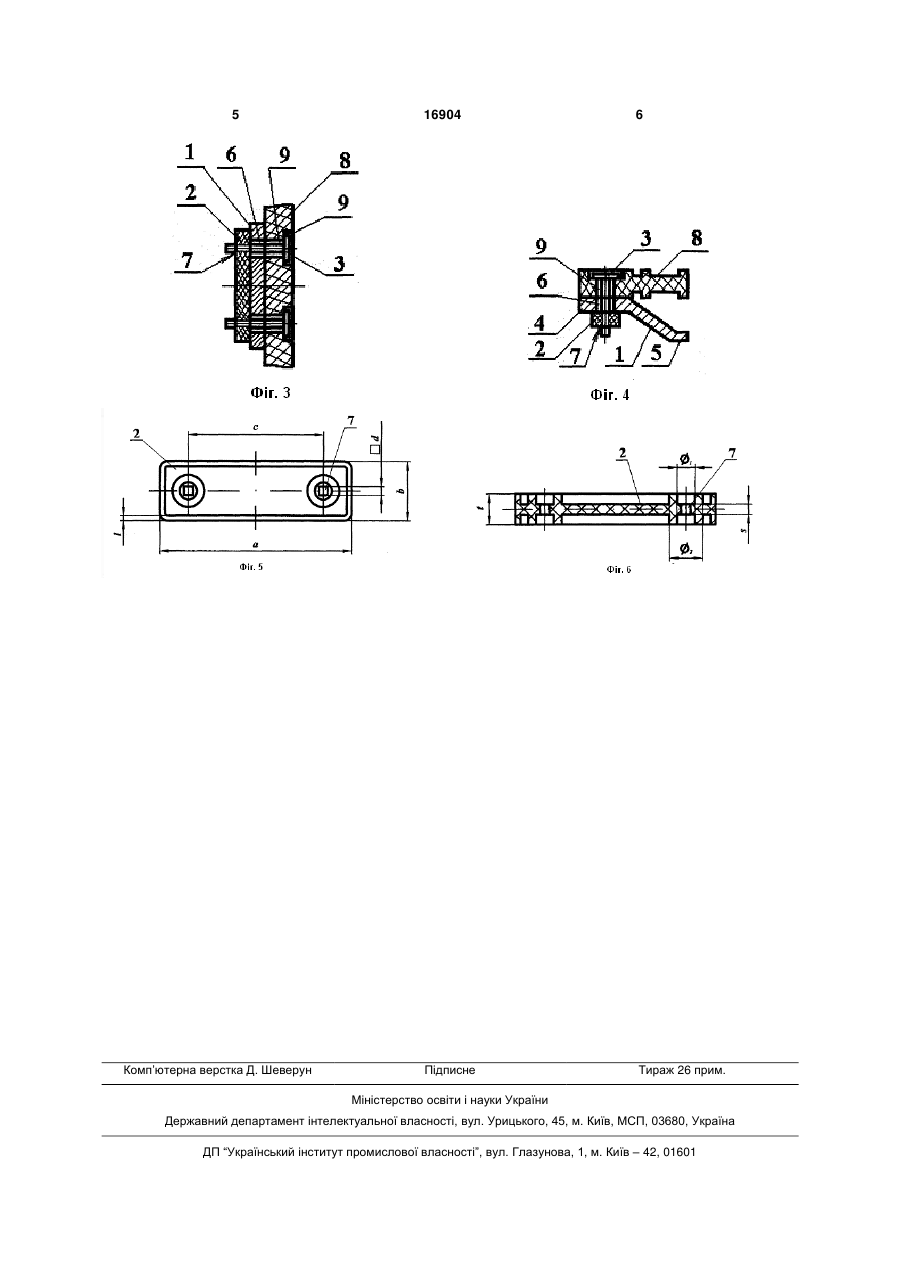

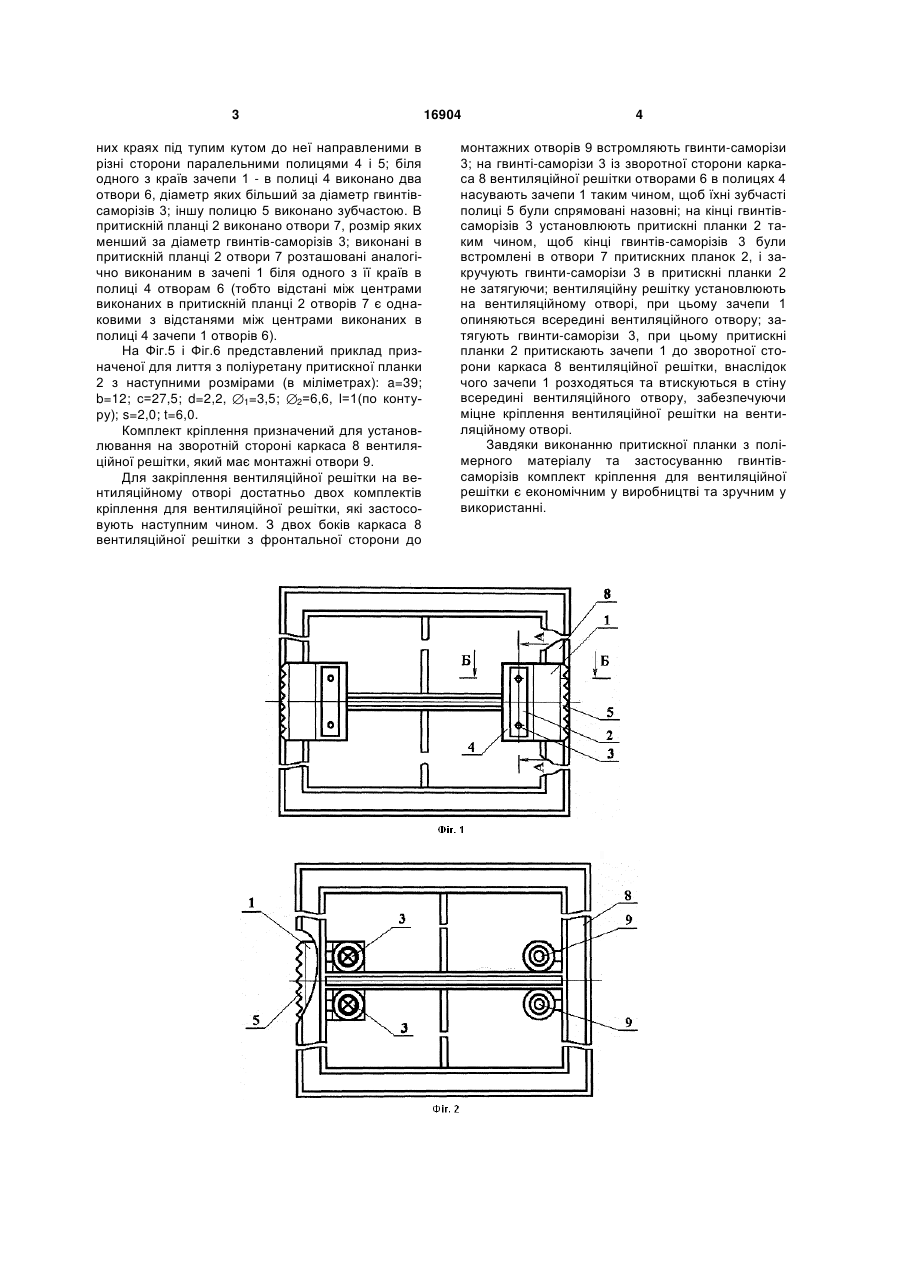

Комплект кріплення для вентиляційної решітки, до складу якого входять металева зачіпка з двома виконаними біля одного з її країв отворами, притискна планка з отворами, розташованими 3 них краях під тупим кутом до неї направленими в різні сторони паралельними полицями 4 і 5; біля одного з країв зачепи 1 - в полиці 4 виконано два отвори 6, діаметр яких більший за діаметр гвинтівсаморізів 3; іншу полицю 5 виконано зубчастою. В притискній планці 2 виконано отвори 7, розмір яких менший за діаметр гвинтів-саморізів 3; виконані в притискній планці 2 отвори 7 розташовані аналогічно виконаним в зачепі 1 біля одного з її країв в полиці 4 отворам 6 (тобто відстані між центрами виконаних в притискній планці 2 отворів 7 є однаковими з відстанями між центрами виконаних в полиці 4 зачепи 1 отворів 6). На Фіг.5 і Фіг.6 представлений приклад призначеної для лиття з поліуретану притискної планки 2 з наступними розмірами (в міліметрах): a=39; b=12; с=27,5; d=2,2, 1=3,5; 2=6,6, l=1(по контуру); s=2,0; t=6,0. Комплект кріплення призначений для установлювання на зворотній стороні каркаса 8 вентиляційної решітки, який має монтажні отвори 9. Для закріплення вентиляційної решітки на вентиляційному отворі достатньо двох комплектів кріплення для вентиляційної решітки, які застосовують наступним чином. З двох боків каркаса 8 вентиляційної решітки з фронтальної сторони до 16904 4 монтажних отворів 9 встромляють гвинти-саморізи 3; на гвинті-саморізи 3 із зворотної сторони каркаса 8 вентиляційної решітки отворами 6 в полицях 4 насувають зачепи 1 таким чином, щоб їхні зубчасті полиці 5 були спрямовані назовні; на кінці гвинтівсаморізів 3 установлюють притискні планки 2 таким чином, щоб кінці гвинтів-саморізів 3 були встромлені в отвори 7 притискних планок 2, і закручують гвинти-саморізи 3 в притискні планки 2 не затягуючи; вентиляційну решітку установлюють на вентиляційному отворі, при цьому зачепи 1 опиняються всередині вентиляційного отвору; затягують гвинти-саморізи 3, при цьому притискні планки 2 притискають зачепи 1 до зворотної сторони каркаса 8 вентиляційної решітки, внаслідок чого зачепи 1 розходяться та втискуються в стіну всередині вентиляційного отвору, забезпечуючи міцне кріплення вентиляційної решітки на вентиляційному отворі. Завдяки виконанню притискної планки з полімерного матеріалу та застосуванню гвинтівсаморізів комплект кріплення для вентиляційної решітки є економічним у виробництві та зручним у використанні. 5 Комп’ютерна верстка Д. Шеверун 16904 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
