Комплект секцій механізованого кріплення

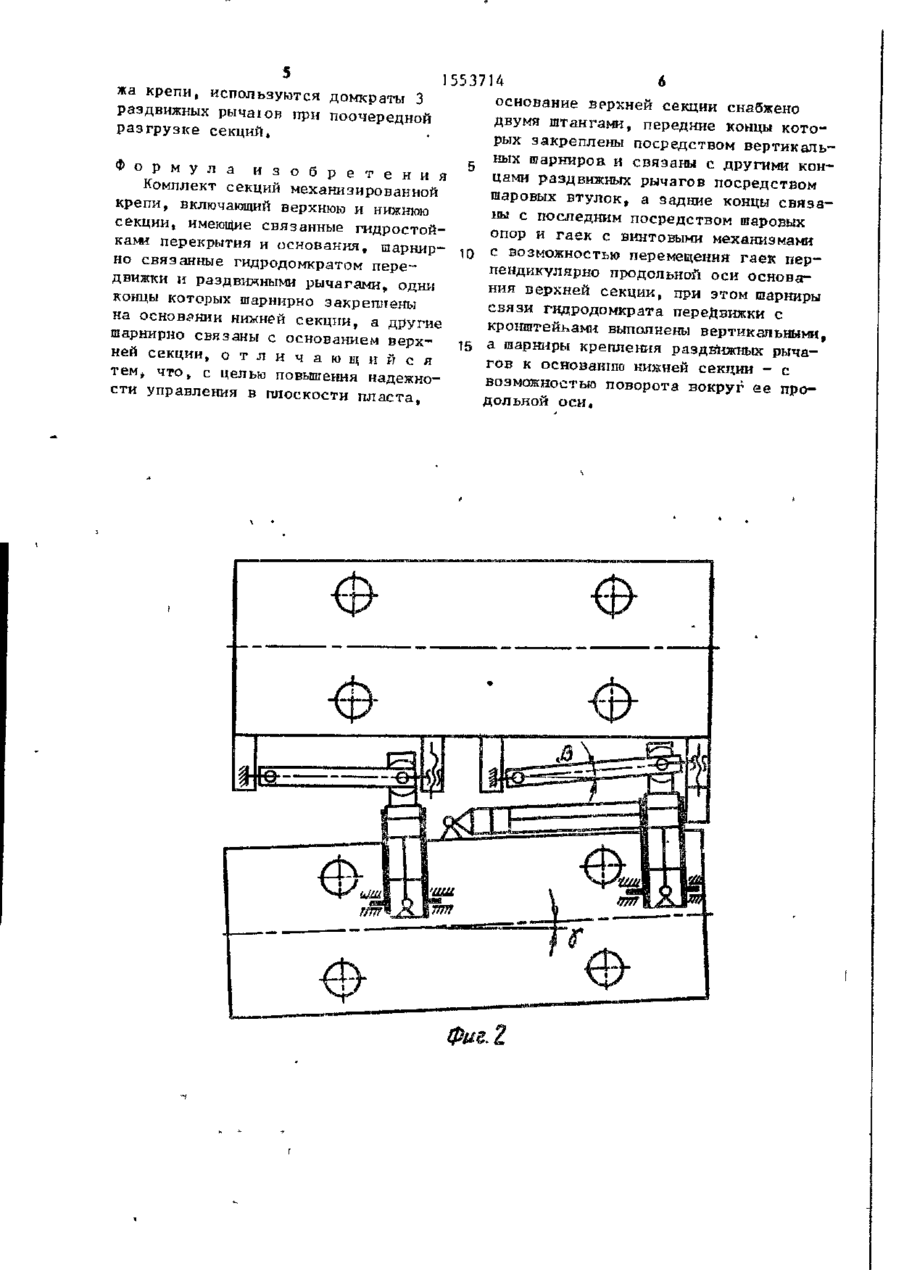

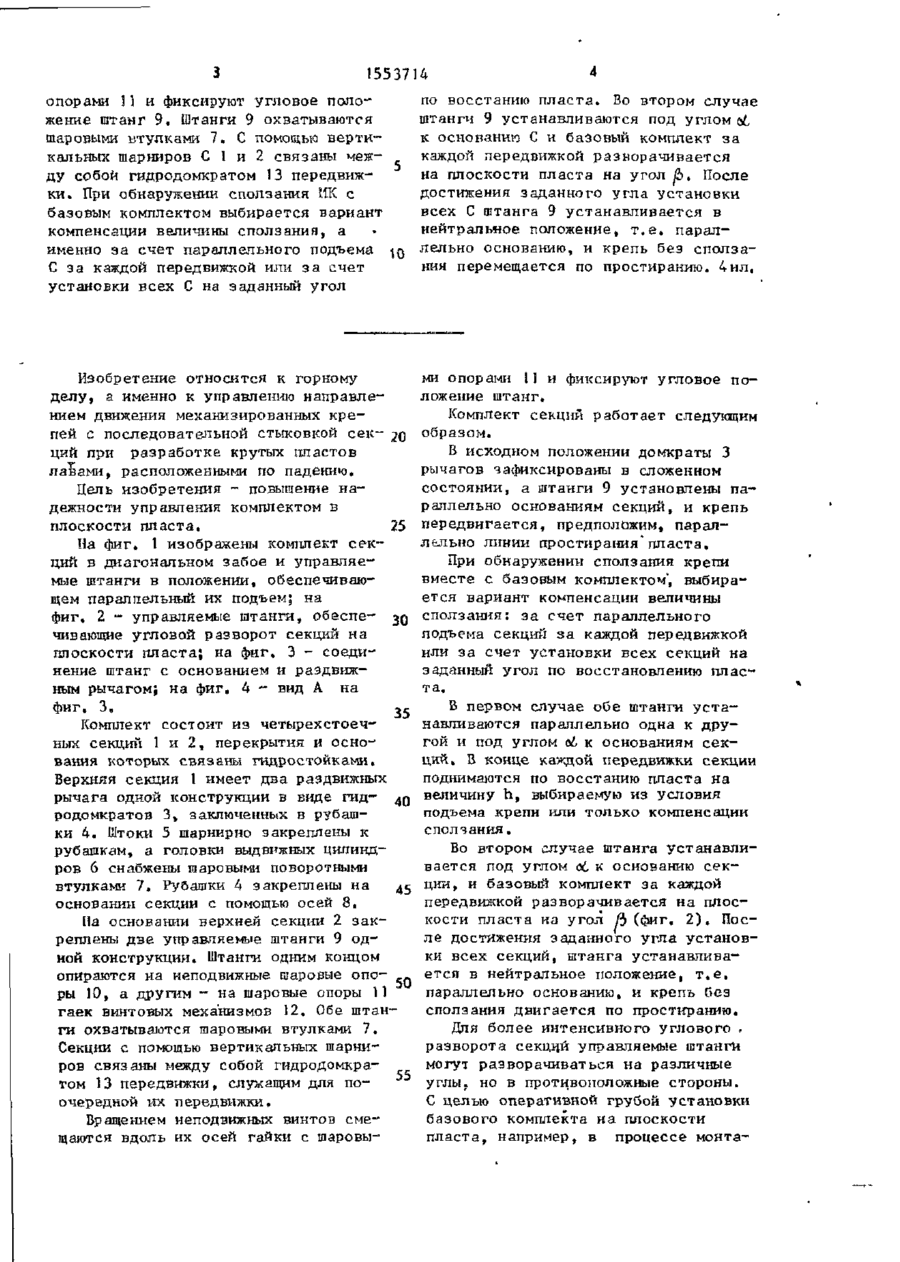

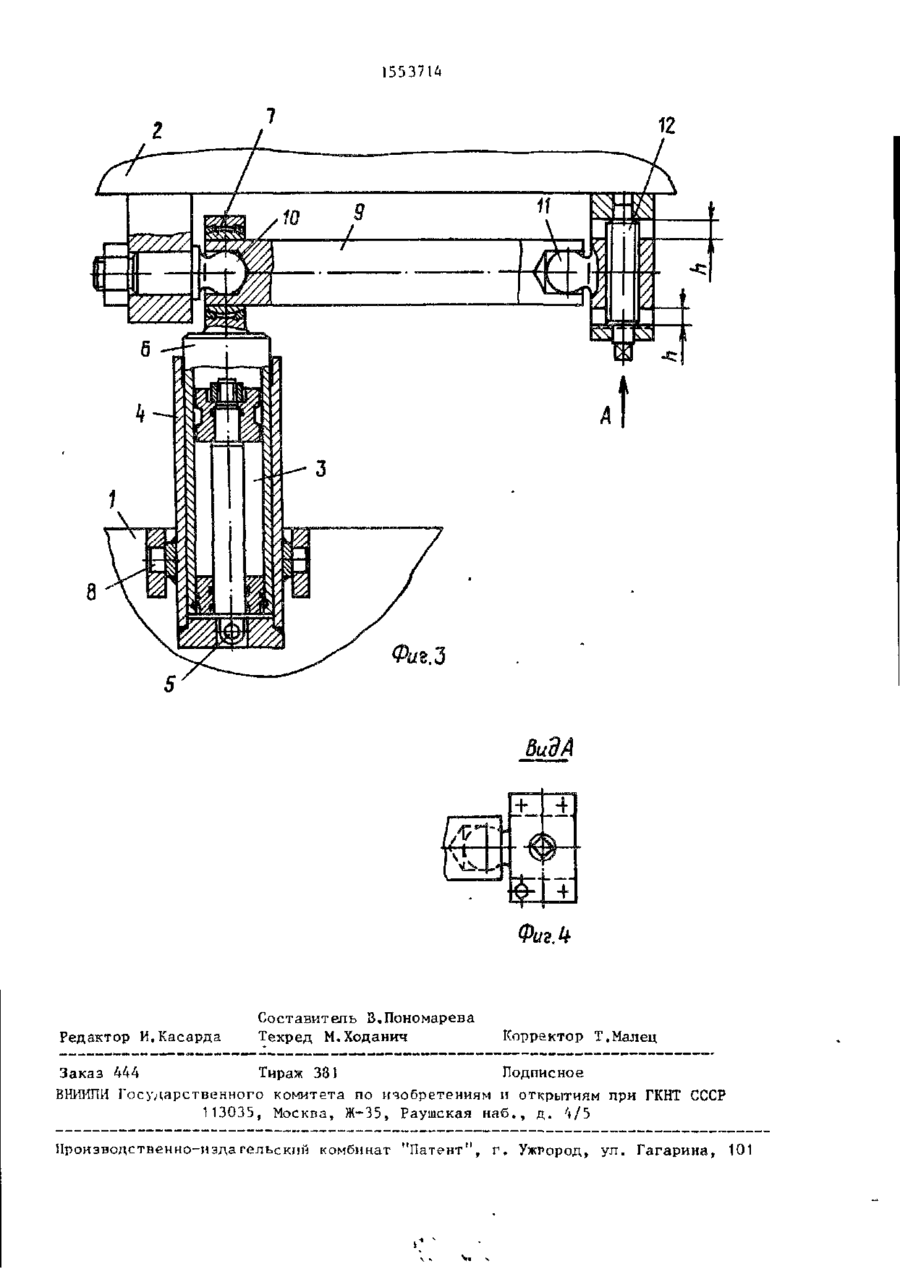

Изобретение относится к горному делу, а именно к управлению направлением движения механизированных крепей (МК) при разработке крутых пластов лавами, расположенными по падению. Цель изобретения - повышение надежности управления комплектом в плоскости пласта. Комплект секций ПК включает верхнюю и нижнюю секции (С) 1 и 2, имеющие связанные гидростойками перекрытия и основания. Верхняя С 1 имеет два раздвижных рычага (РР) в виде гидродомкратов 3. Одни концы РР шаркирно закреплены на -основании нижней С 2. Другие концы РР шарнирно связаны с основанием верхней С 1, На основание верхней С 1 закреплены две ' управляемые штанги 9, которые одним концом опираются на неподвижные шаровые опоры 10, а другим - на шаровые опоры 1] гаек винтовых механизмов 12. Вращением неподвижных винтов смещаются вдоль их осей гайки с шаровыми 01 фиг. 1 1553714 опорами И и фиксируют угловое положение штанг 9. Штанги 9 охватываются шаровыми втулками 7. С помощью в е р т и кальных шарниров С 1 и 2 связаны между собой гидродомкратом 13 передвижк и . При обнаружении сползания ПК с базовым комплектом выбирается вариант компенсации величины сползания, а именно з а счет параллельного подъема С за каждой передвижкой или з а счет установки всех С на заданный угол по восстанию п л а с т а . Во втором случае штанги 9 устанавливаются под углом ьі к основанию С и базовый комплект з а каждой передвижкой р а з в о р а ч и в а е т с я на плоскости пласта на угол Й. После достижения заданного угла установки всех С штанга 9 у с т а н а в л и в а е т с я в нейтральное положение, т . е . параллельно основанию, и крепь без с п о л з а ния перемещается по простиранию. 4ил, Изобретение относится к горному делу, а именно к управлению направлением движения мехаїшзированньїх к р е пей с последовательной стыковкой с е к - 20 ций при разработке крутых пластов т лавами, расположенными по падению. Цель изобретения - повышение н а дежности управления комплектом в плоскости пласта, 25 На фиг. 1 изображены комплект с е к ций в диагональном забое и управляє" мые штанги в положении, обеспечивающем параллельный их подъем; на фиг, 2 - управляемые штанги, обеспе- зо чивающие угловой разворот секций на плоскости п л а с т а ; на фиг. 3 - соединение штанг с основанием и раздвижным рычагом; на фиг, 4 - вид А на ми опорами 11 и фиксируют угловое п о ложение штанг. Комплект секций работает следующим образом. В исходном положении домкраты 3 рычагов зафиксированы в сложенном состоянии, а штанги 9 установлены параллельно основаниям секций, и крепь передвигается, предположим, параллельно линии простирания п л а с т а . При обнаружении сползания крепи вместе с базовым комплектом", выбирается вариант компенсации величины сползания: з а счет параллельного подъема секций з а каждой передвижкой или за счет установки всех секций на заданный угол по восстановлению п л а с та, фиг, 3 0 35 Комплект состоит из четырехстоечных секций 1 и 2 , перекрытия и основания которых связаны гидростойками. Верхняя секция 1 имеет два раздвижных рычага одной конструкции в виде гид- ^0 родомкратов 3, заключенных в рубашки 4, UITOKVI 5 шарнирно закреплены к рубашкам, а головки выдвижных цилиндров 6 снабжены шаровыми поворотными втулками 7, Рубашки 4 закреплены на ^5 основании секции с помощью осей 8, На основании верхней секции 2 з а к реплены две управляемые штанги 9 одной конструкции. Штанги одним концом опираются на неподвижные шаровые опо- ,__ ры 10, а другим - на шаровые опоры 11 гаек винтовых механизмов 12, Обе штанги охватываются шаровыми втулками 7, Секции с помощью вертикальных шарниров связаны между собой гидродомкра55 том 13 передвижки, служащим для поочередной их передвижки. В первом случае обе штанги у с т а навливаются параллельно одна к другой и под углом ai к основаниям с е к ций. В конце каждой передвижки секции поднимаются по восстанию пласта на величину h , выбираемую из условия подъема крепи или только компенсации сползания. Вращением неподвижных винтов смещаются вдоль их осей гайки с шаровы Во втором случае штанга устанавливается под углом об к основанию с е к ции, и базовый комплект за каждой передвижкой разворачивается на плоскости пласта ка угол А (фиг, 2 ) , После достижения заданного угла у с т а н о в ки всех секций, штанга устанавливается в нейтральное положение, т . е . параллельно основанию, и крепь без сползания д в и г а е т с я по простиранию. Для более интенсивного углового разворота секций управляемые штанги могут разворачиваться на различные углы„ но в противоположные стороны. С целью оперативной грубой установки базового комплекта на плоскости пласта, например, в процессе монта жэ крепи, используются домкраты 3 раздвижных рычаюв при поочередной р а з г р у з к е секций. I 553714 * основание верхней секции снабжено двумя штангами, передние концы которых закреплены посредством вертикальных шарниров- и связаны с другими конФ о р м у л а и з о б р е т е н и я цами раздвижных рычагов посредством Комплект секций механизированной шаровых втулок, а задние концы связакрепи, включающий верхнюю и нижнюю ны с последним посредством шаровых секции, имеюіЦие связанные гидростойопор и гаек с винтовыми механизмами ками перекрытия и основания, шарнир10 с возможностью перемещения гаек перно связанные гидродомкратом перепендикулярно продольной оси основадвижки и раздвижными рычагами, одни ния верхней секции, при этом шарниры концы которых шарнирно закреплены связи гидродомкрзта передвижки с на основании нинней секции, а другие кронштейнами выполнены вертикальными, шарнирно связаны с основанием верх15 а шарниры крепления раздвижных рычаней секции, о т л и ч а ю щ и й с я гов к основанию нижней секции - с тем» что f с целью повышения надежновозможностью поворота вокруг ее прости управления в плоскости пласта, дольной оси. 1553714 + 4 /У I \1 р Редактор И.Касарда Составитель З.Пономарева Техред М.Ходанич Корректор Т.Малец Заказ 444 Тираж 331 Подписное ВНИІЇПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 1 13035, Москва, Ж-35, Раушская н а б , , д . '+/5 Производственно-издательский комбинат "Патент", г . Ужгород, ул. Гагарина, 101
