Апарат для гідроструменевої дисекції органічних тканин

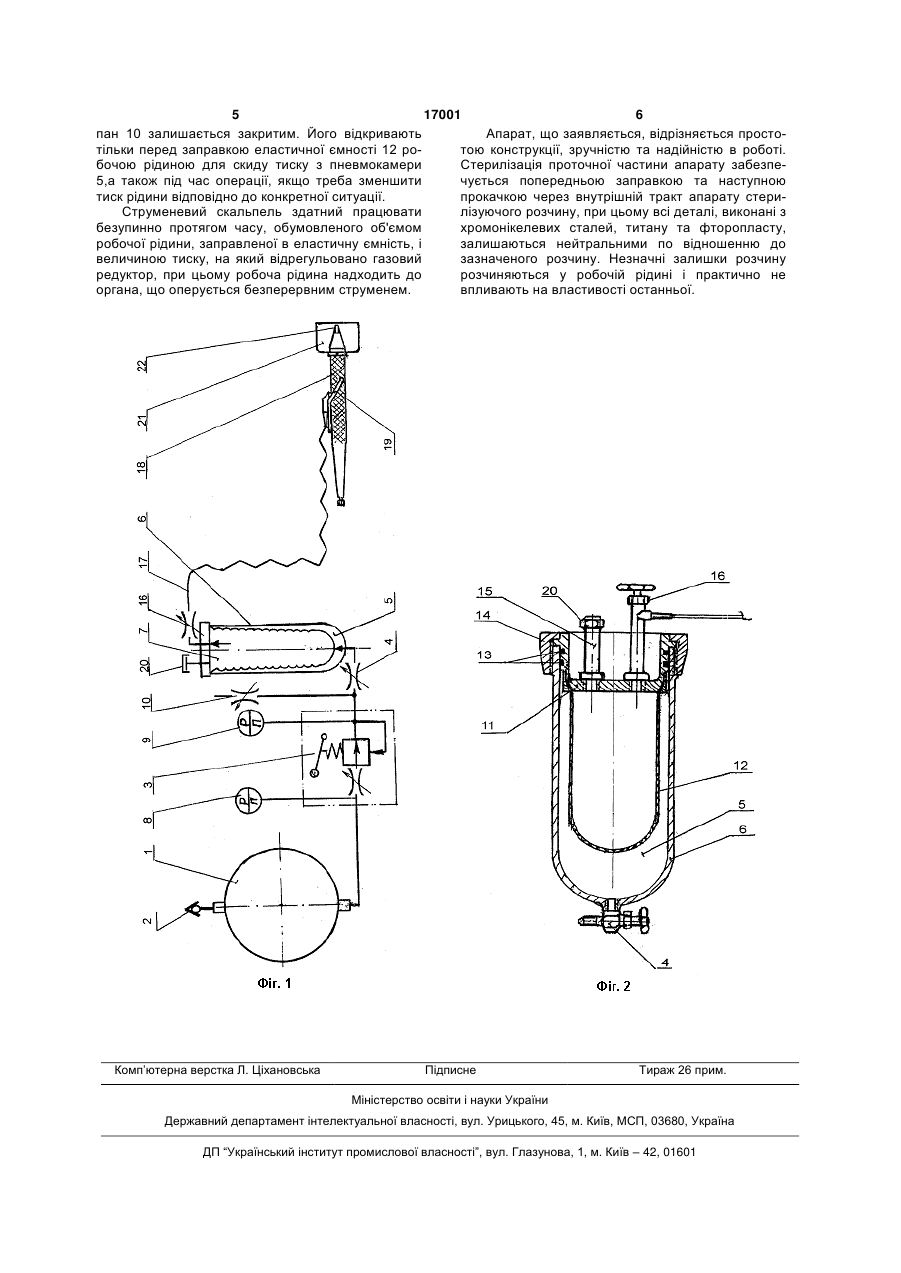

1. Апарат для гідроструменевої дисекції органічних тканин, що містить струменевий скальпель, приєднаний гнучким гідропроводом з відсічним краном робочої рідини до гідрокамери, розміщеної 3 17001 4 тому що в противному випадку робоча рідина не тканин органа, що оперують, а в процесі операції з може виливатися з флакону через зниження тиску допомогою керуючої клавіші скальпеля коректував повітряній порожнині. Недолік такого конструкти зазначений тиск відповідно до ситуації. торського рішення полягає в тому, що дренаж поСуть корисної моделі пояснюється кресленнявітряної порожнини може призвести до порушення ми, де на: стерильності робочої рідини чи засміченню дреФіг.1 - загальна схема пристрою; нажного отвору, що рівнозначно відмові у роботі Фіг.2 - поперечний переріз робочого блоку. усього пристрою. Крім того сам скальпель у відоАпарат для гідроструменевої дисекції органічмих пристроях не має відсічного клапану, а рідина них тканин, що заявляється, складається з джерепідводиться за допомогою жорсткого шланга, .який ла стиснутого газу у вигляді газового балона 1, заважає в роботі хірурга. обладнаного зарядним клапаном 2 і з'єднаного Технічним завданням корисної моделі є ствочерез газовий редуктор 3 і відсічний кран 4 із пнерення апарата для гідроструменевої дисекції орвмокамерою 5, виконаною в корпусі 6 робочого ганічних тканин, що має спрощену конструкцію, блоку 7. Газовий редуктор З обладнано манометпідвищену надійність і зручність роботи, а також рами 8 та 9, призначеними для контролю тиску здатний функціонувати безперервно впродовж стиснутого газу на його вході і виході, відповідно. значного проміжку часу без перезарядки. До трубопроводу на ділянці між газовим редуктоДля рішення поставленого завдання апарат ром 3 і краном 4 приєднано клапан 10, призначедля гідроструменевої дисекції органічних тканин ний для скидання тиску з пневмокамери 5 у атмомістить струменевий скальпель, приєднаний гнучсферу. Корпус 7 обладнано кришкою 11, по ким гідропроводом з відсічним краном робочої периметру якої закріплена горловина еластичної рідини до гідрокамери з штуцером заправки робоємності 12, що утворює гідрокамеру розміщену в чою рідиною, розміщеної в корпусі робочого блоку, пневмокамері 5, робочого блоку 7. Кришка 11 з протилежного боку якого обладнана пневмокавстановлена в корпусі 6 з використанням ущільмера, з'єднана через відсічний газовий кран і газонень 13 і закріплена за допомогою гайки 14. На вий редуктор із джерелом стиснутого газу, причокришці 11 установлено штуцер 15 заправки робому вищезазначена гідрокамера виконана у вигляді чою рідиною гідрокамери 12 і відсічний кран робоеластичної ємності, горловину якої по периметру чої рідини 16, з'єднаний гнучким гідропроводом 17, з'єднано з кришкою, встановленою у верхній часмаючим внутрішній діаметр 0,8мм, зі струменевим тині корпусу робочого блоку, при цьому еластична скальпелем 18, обладнаним керуючої клавішею ємність розміщена в пневмокамері робочого бло19. На штуцер 15 установлена заглушка 20. На ку, а заправний штуцер і відсічний кран робочої передній частині струменового скальпеля 18 зарідини встановлені на кришці робочого блоку. Крім кріплено прозорий екран 21, який відбиває бризки того, відповідно до корисної моделі струменевий робочої рідини, що виникають при витіканні струскальпель обладнано прозорим екраном для ломеня з фокусуючого сопла 22 і взаємодії його з калізації бризок робочої рідини. оперуємою тканиною. В апараті, що заявляється, еластична ємність Апарат для гідроструменевої дисекції органічрозташована усередині корпусу робочого блоку і них тканин працює в такий спосіб. Перед початком не має дренажного отвору, тому що робоча рідина роботи газовий балон 1 через зарядний клапан 2 витісняється з неї за рахунок тиску газу в пневмозаряджають стисненим повітрям до тиску 15Мпа, камері і деформації стінок еластичної ємності. Тащо контролюється по манометру 8, а еластичну ке конструкторське рішення підвищує надійність ємність 12 заповнюють робочою рідиною через функціонування апарату і виключає можливість зарядний штуцер 15, на який після заправлення втрати стерильності робочої рідини в процесі ровстановлюють заглушку 20. Апарат, що заявляєтьботи. ся, приводять у робочий стан шляхом відкриття Як наслідок, робочий блок заявленого апарату газового редуктора 3. Тиск на виході з редуктора 3 має більш просту конструкцію, при цьому у нього регулюють до величини, необхідної для проведенвідсутні рухливі елементи, що мають зв'язок із ня операції на даному органі, за допомогою затяпружинами, що приводить до підвищення надійногування пружини і контролюють по манометру 9. сті роботи пристрою. Робоча рідина надходить у Далі стиснене повітря через кран 4 надходить у струменевий скальпель не порціями як у найближпневмокамеру 5, утворену в порожньому корпусі 7, чого аналога, а безперервним потоком, крім того є що має циліндричну форму. Стиснене повітря рівможливість регулювання та контролю тиску, що номірно обжимає еластичну ємність 12 і робоча підвищує зручність роботи хірурга. рідина через відсічний кран 16 надходить у гнучГнучкий гідропровід, виготовлений з пластикокий гідропровод 17 і далі в струменевий скальпель вого матеріалу з додержанням оптимального спів18. Для здійснення процесу роз'єднання органічвідношення геометрії, гідравлічного опору та міцних тканин, наприклад, печінки, натискають на ності, маючи малий переріз практично не керуючу клавішу 19, в результаті із фокусуючого відчувається хірургом і не заважає в роботі. Наявсопла 22 струменевого скальпеля 18 витікає маність прозорого екрану також підвищує зручність лорозмірний струмінь, що має високу швидкість і роботи зі струменевим скальпелем. Виконання забезпечує силовий вплив на тканину, що оперугідрокамери у вигляді еластичної ємності дозволяє ється. Фокусуюче сопло є змінним і має три розміще до операції заправити потрібну для конкретної ри: d=0,1;0,15;0,2мм. Бризки робочої рідини, що операції кількість робочої рідини і заздалегідь відутворюються в процесі хірургічної операції, відбирегулювати за допомогою газового редуктора роваються прозорим екраном 21 і не спричиняють бочий тиск до величини, необхідної для дисекції незручностей хірургу. Під час роботи апарату кла 5 17001 6 пан 10 залишається закритим. Його відкривають Апарат, що заявляється, відрізняється простотільки перед заправкою еластичної ємності 12 ротою конструкції, зручністю та надійністю в роботі. бочою рідиною для скиду тиску з пневмокамери Стерилізація проточної частини апарату забезпе5,а також під час операції, якщо треба зменшити чується попередньою заправкою та наступною тиск рідини відповідно до конкретної ситуації. прокачкою через внутрішній тракт апарату стериСтруменевий скальпель здатний працювати лізуючого розчину, при цьому всі деталі, виконані з безупинно протягом часу, обумовленого об'ємом хромонікелевих сталей, титану та фторопласту, робочої рідини, заправленої в еластичну ємність, і залишаються нейтральними по відношенню до величиною тиску, на який відрегульовано газовий зазначеного розчину. Незначні залишки розчину редуктор, при цьому робоча рідина надходить до розчиняються у робочій рідині і практично не органа, що оперується безперервним струменем. впливають на властивості останньої. Комп’ютерна верстка Л. Ціхановська Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
