Гідравлічний вібратор для глибинного ущільнення бетонної суміші

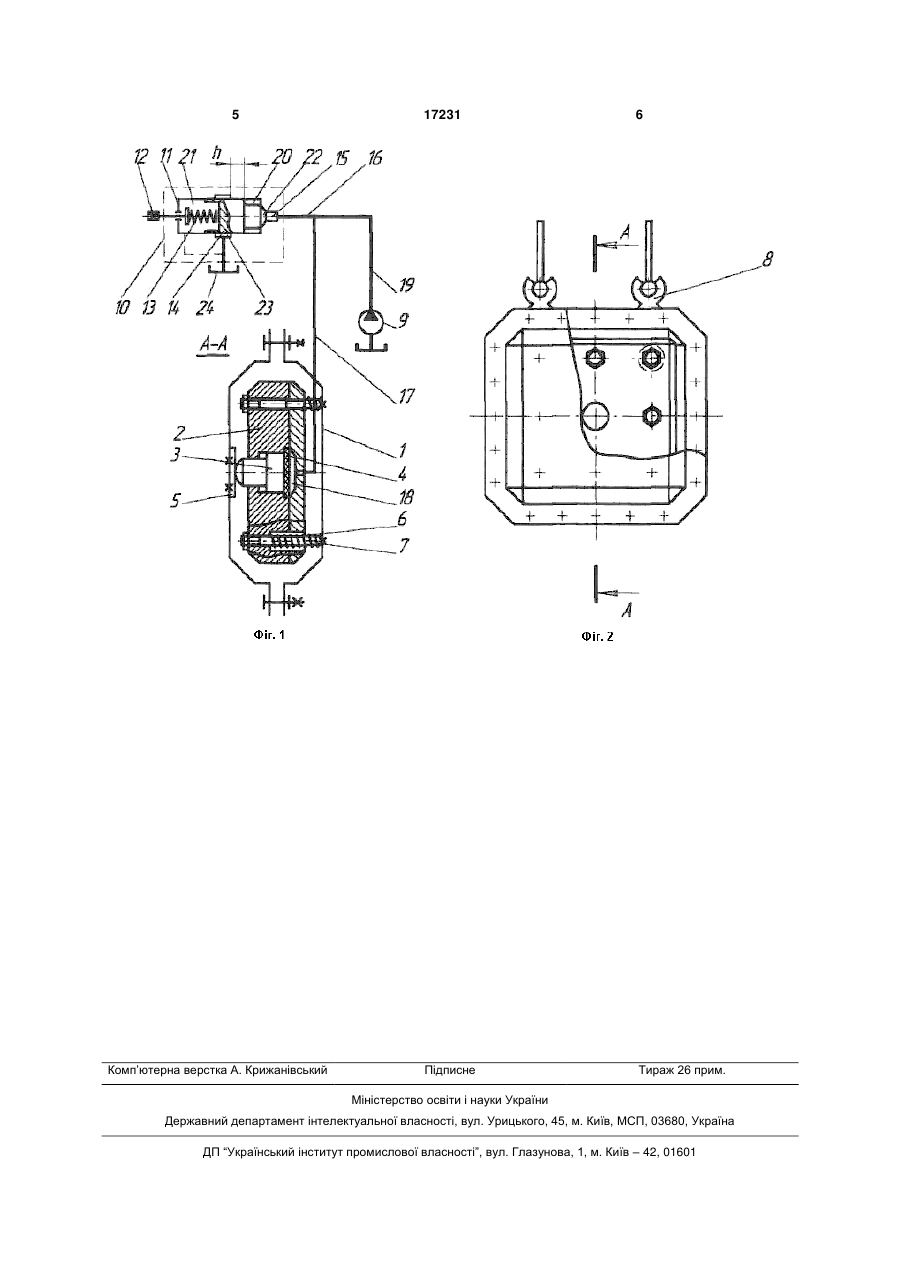

Гідравлічний вібратор для глибинного ущільнення бетонної суміші, що містить двовипуклий порожнистий корпус з розміщеним всередині нього збуджувачем направлених коливань, виконаний у вигляді порожнистої інерційної маси, підпружиненої відносно корпусу, обладнаного вмонтованими 3 17231 4 можливістю додаткового перекриття зв'язку підп17 і порожнинах підплунжерної 15 і робочої 18 відлунжерної порожнини кільцевої розточки з'єднаної бувається зростання тиску робочої рідини до зазі зливом. даного значення рн, на яке налаштований гідроімТехнічний результат, а саме - спрощення пульсний клапан 10 зусиллям притискання конструкції, досягається за рахунок виготовлення регульованого за допомогою гвинта 12 пружини виконавчих гідроциліндрів у вигляді мембранного 13. Зусилля притискання останньої обирається гідроприводу, що дозволяє зменшити вартість вивиходячи із величини максимально необхідного готовлення пристрою. тиску робочої рідини в гідросистемі і площі попеНа Фіг.1 схематично зображений гідравлічний речного перерізу першого ступеня двоступеневого вібратор для глибинного ущільнення бетонної суплунжера 14, яким він притиснутий по герметизуміші, загальний вигляд; на Фіг.2 - розріз по А-А ючій фасці до установочного сідла 22, слід відмігідравлічного вібратора для глибинного ущільнентити, що над плунжерна порожнина 21 постійно ня бетонної суміші. гідравлічне зв'язана із зливною магістраллю. Гідравлічний вібратор для глибинного ущільПісля подолання тиску робочої рідини в гідронення бетонної суміші (Фіг.2) складається з двовисистемі зусилля пружини 13 відбувається відрив пуклого порожнистого корпусу 1, порожнистої інетіла двоступеневого плунжера 14 від сідла 22 і рційної маси 2, штовхача 3, мембрани 4, упору 5, робоча рідина, яка надходить в замкнену порожпружин 6, тяг 7, підвісних шарнірів 8. Привід збунину 20, починає діяти на площу, що збільшилась джувача направлених коливань містить насос 9, площу другого ступеня. Так як зусилля від тиску гідроімпульсний клапан 10, що складається з корробочої рідини набагато перевищує зусилля прупусу 11, всередині якого розміщений підпружинежини 13, то двоступеневий плунжер 14 різко зміний, регульований за допомогою гвинта 12 пружищується вліво, при цьому відбувається прохоною 13 двоступеневий плунжер 14, підплунжерна дження додаткового перекриття h і відкриття порожнина 15 якого з'єднана шляхом гідроліній 16, зв'язку зливної кільцевої розточки 23 в корпусі 11, 17 з робочою порожниною 18, що знаходиться з'єднаної зі зливом 24, з підплунжерною порожнибезпосередньо в інерційній масі 2, а також з напірною 15. Тиск робочої рідини в робочій порожнині ною магістраллю 19, до якої підключений насос 9. 18, гідролініях 16, 17 ί напірній магістралі 19, взаєКрім того, двоступеневий плунжер 14 утворює в моз'єднаних з підплунжерною порожниною 15, корпусі 11 замкнену 20 і надплунжерну 21 порожпадає до зливного і так як зусилля протидії зливнини, першим ступенем притиснутий по герметиного тиску зі сторони підплунжерної порожнини 15 зуючій фасці регульованої пружиною 13 до сідла на торець двоступеневого плунжера 14 стає мен22, утвореному в корпусі 11 зі сторони підплунжешим зусилля стисненої пружини 13, то під дією рної порожнини 15, а другий ступінь, що має плоцього зусилля двоступеневий плунжер 14 поверщу поперечного перерізу більшу чим підіймальна неться в вихідне положення. Після цього зростає площа першого ступеня по герметизуючій фасці, тиск в системі і далі робочій цикл повторюється в виконує позитивне перекриття на величину h кільавтоматичному режимі. Завдяки підвісним шарніцевої розточки 23 в корпусі 11, з'єднаної зі зливом рам 8 корпус 11 гідравлічного вібратора для гли24. бинного ущільнення бетонної суміші може вільно Гідравлічний вібратор для глибинного ущільздійснювати коливальні рухи у товщі бетонної сунення бетонної суміші працює таким чином. міші внаслідок силової взаємодії із прилеглими При включенні привідного насосу 9 робоча рішарнірами ущільнювального матеріалу. дина під тиском надходить по напірній магістралі Відповідним налагодженням пружини 13 двос19, гідролінії 16 в підплунжерну порожнину 15, гідтупеневого плунжера 14, а також регулюванням роімпульсного клапану 10 і по гідролінії 17 в робопродуктивності привідного насосу 9, можна в шичу порожнину 18, діє на підіймальну площу мемроких межах змінювати робочі параметри віброубрани 4 і шляхом штовхача 3 з упором 5 передає щільнення в наслідок зміни частоти і амплітуди виникаюче зусилля на двовипуклий порожнистий коливань двовипуклого порожнистого корпусу 1, корпус 1, виконуючи при цьому переміщення інертривалості проходження силового імпульсу в сеційної маси 2 вздовж направляючих тяг 7 і стиск редовищі, яке ущільнюється. пружин 6. В напірній магістралі 19, гідролініях 16, 5 Комп’ютерна верстка А. Крижанівський 17231 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
