Фазометр
Номер патенту: 17394
Опубліковано: 15.09.2006
Формула / Реферат

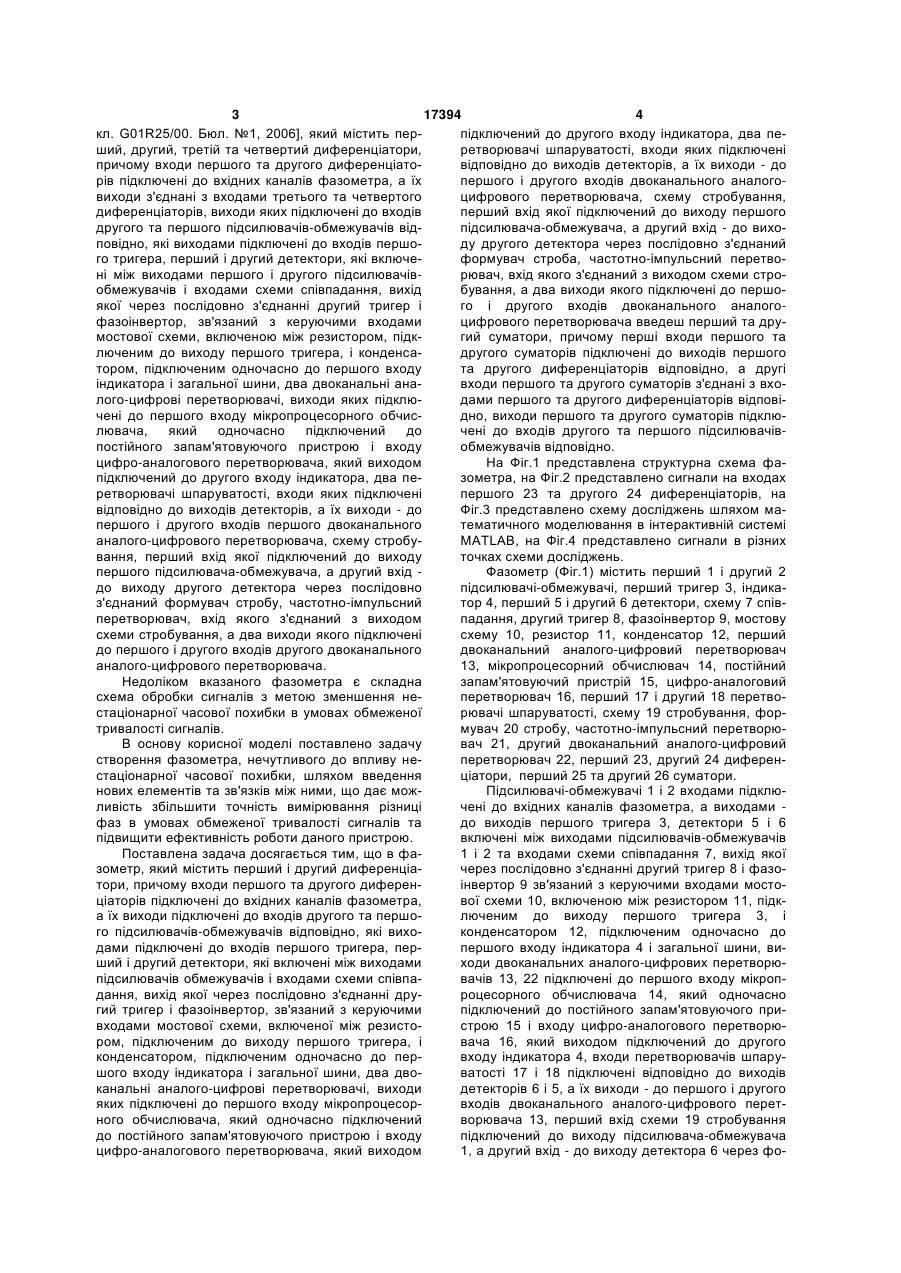

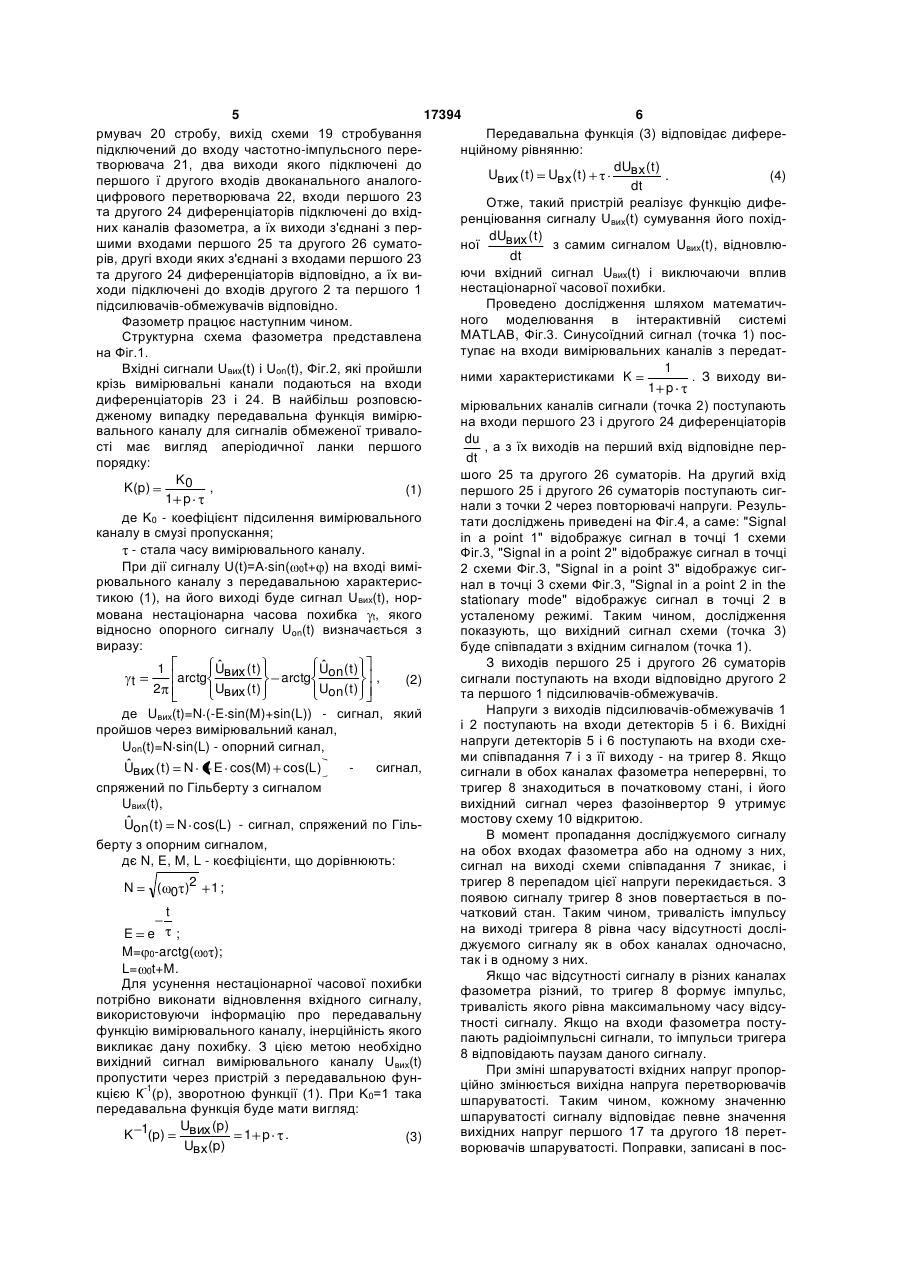

Фазометр, який містить перший і другий диференціатори, причому входи першого та другого диференціаторів підключені до вхідних каналів фазометра, а їх виходи з'єднані з входами другого та першого підсилювачів-обмежувачів відповідно, які виходами підключені до входів першого тригера, перший і другий детектори, які включені між виходами підсилювачів-обмежувачів і входами схеми співпадання, вихід якої через послідовно з'єднані другий тригер і фазоінвертор, зв'язаний з керуючими входами мостової схеми, включеної між резистором, підключеним до виходу першого тригера, і конденсатором, підключеним одночасно до першого входу індикатора і загальної шини, два двоканальні аналого-цифрові перетворювачі, виходи яких підключені до першого входу мікропроцесорного обчислювача, який одночасно підключений до постійного запам'ятовуючого пристрою і входу цифро-аналогового перетворювача, який виходом підключений до другого входу індикатора, два перетворювачі шпаруватості, входи яких підключені відповідно до виходів детекторів, а їх виходи - до першого і другого входів двоканального аналого-цифрового перетворювача, схему стробування, перший вхід якої підключений до виходу першого підсилювача-обмежувача, а другий вхід - до виходу другого детектора через послідовно з'єднаний формувач строба, частотно-імпульсний перетворювач, вхід якого з'єднаний з виходом схеми стробування, а два виходи якого підключені до першого і другого входів двоканального аналого-цифрового перетворювача, який відрізняється тим, що до нього введені перший та другий суматори, причому перші входи першого та другого суматорів підключені до виходів першого та другого диференціаторів відповідно, а другі входи першого та другого суматорів з'єднані з входами першого та другого диференціаторів відповідно, виходи першого та другого суматорів підключені до входів другого та першого підсилювачів-обмежувачів відповідно.
Додаткова інформація
Назва патенту англійськоюPhase meter
Автори англійськоюRudyk Vadym Danylovych, Gonchar Sergii Feodosiiovych
Назва патенту російськоюФазометр
Автори російськоюРудык Вадим Данилович, Гончар Сергей Феодосьевич
МПК / Мітки
МПК: G01R 25/00
Мітки: фазометр
Код посилання
<a href="https://ua.patents.su/3-17394-fazometr.html" target="_blank" rel="follow" title="База патентів України">Фазометр</a>
Фазометр
Номер патенту: 65165
Опубліковано: 15.03.2004
Автори: Ткаченко Леонід Петрович, Морозова Марія Миколаївна
МПК: H03K 5/22, G01R 25/00
Мітки: фазометр
Формула / Реферат:
1. Фазометр, що містить перший пристрій вибору і зберігання дійсної частини амплітуди сигналу х, другий пристрій вибору і зберігання уявної частини амплітуди сигналу у, перший і другий блоки перемножування, перший блок обчислення арктангенса сигналу х і блок обчислення різниці фаз двох гармонічних сигналів, який відрізняється тим, що в нього введені перший і другий аналізатори, входи яких є входами досліджуваних сигналів х і у, перший і...
Фазометр
Номер патенту: 12038
Опубліковано: 16.01.2006
Автори: Рудик Вадим Данилович, Гончар Сергій Феодосійович
МПК: G01R 25/00
Мітки: фазометр
Формула / Реферат:
Фазометр, який містить перший і другий підсилювачі-обмежувачі, які входами підключені до вхідних каналів фазометра, а виходами - до виходів першого тригера, перший і другий детектори, які включені між виходами підсилювачів обмежувачів і входами схеми співпадання, вихід якої через послідовно з'єднані другий тригер і фазоінвертор зв'язаний з керувальними входами мостової схеми, включеною між резистором, підключеним до виходу першого тригера, і...
Вимірювач потужності, повного, активного та реактивного опору, ємності, індуктивності та частоти
Номер патенту: 48459
Опубліковано: 15.08.2002
Автори: Соченко Петро Степанович, Пазюк Олексій Вячеславович, Зеленков Олександр Аврамович
МПК: G01R 27/02, G01R 27/00
Мітки: потужності, повного, частоти, індуктивності, опору, реактивного, активного, вимірювач, ємності
Формула / Реферат:
Вимірювач потужності, повного, активного та реактивного опору, ємності, індуктивності та частоти, який містить послідовно з'єднані навантаження, еталонний резистор та перший блок вимірювань, в який входять перший, другий та третій квадратори, суматор, перший, другий та третій перетворювачі, перший та другий блоки ділення, перший, другий, третій та четвертий блоки множення та перший реєстратор, причому перший вивід навантаження з'єднаний з...
Фазометр високочастотних діапазонів
Номер патенту: 75496
Опубліковано: 17.04.2006
Автори: Огороднійчук Олексій Леонідович, Огороднійчук Леонід Дмитрович
МПК: G01R 25/00, G01R 27/28
Мітки: діапазонів, високочастотних, фазометр
Формула / Реферат:
1. Фазометр високочастотних діапазонів, який має два входи, послідовно з'єднані перший змішувач і перший фільтр, другий змішувач і другий фільтр, вузол проміжної частоти, а також вузол обробки інформації і індикації фазового зсуву, який підключено до виходів вузла проміжної частоти, а вузол проміжної частоти підключено до виходів першого і другого фільтрів, який відрізняється тим, що фазометр також має два модулятори, які підключено до входів...
Підсумовуючий пороговий пристрій
Номер патенту: 55862
Опубліковано: 15.04.2003
Автори: Мисловський Ігор Валерійович, Барський Семен Борисович, Мартинюк Тетяна Борисівна, Куперштейн Леонід Михайлович, Павлюк Ольга Валентинівна
МПК: G06G 7/14
Мітки: пристрій, підсумовуючий, пороговий
Формула / Реферат:
Підсумовуючий пороговий пристрій, який містить n блоків порівняння групи, блок порівняння, іменований в подальшому мініматор, блок послідовного підсумовування, причому входи групи пристрою з'єднані з першими входами блоків порівняння групи, другі входи яких з'єднані з виходом мініматора, перші виходи підключені до першої групи входів даних мініматора і до перших входів відповідних блоків порівняння групи, інформаційний вхід блока послідовного...
