Вимірювач потужності, повного, активного та реактивного опору, ємності, індуктивності та частоти

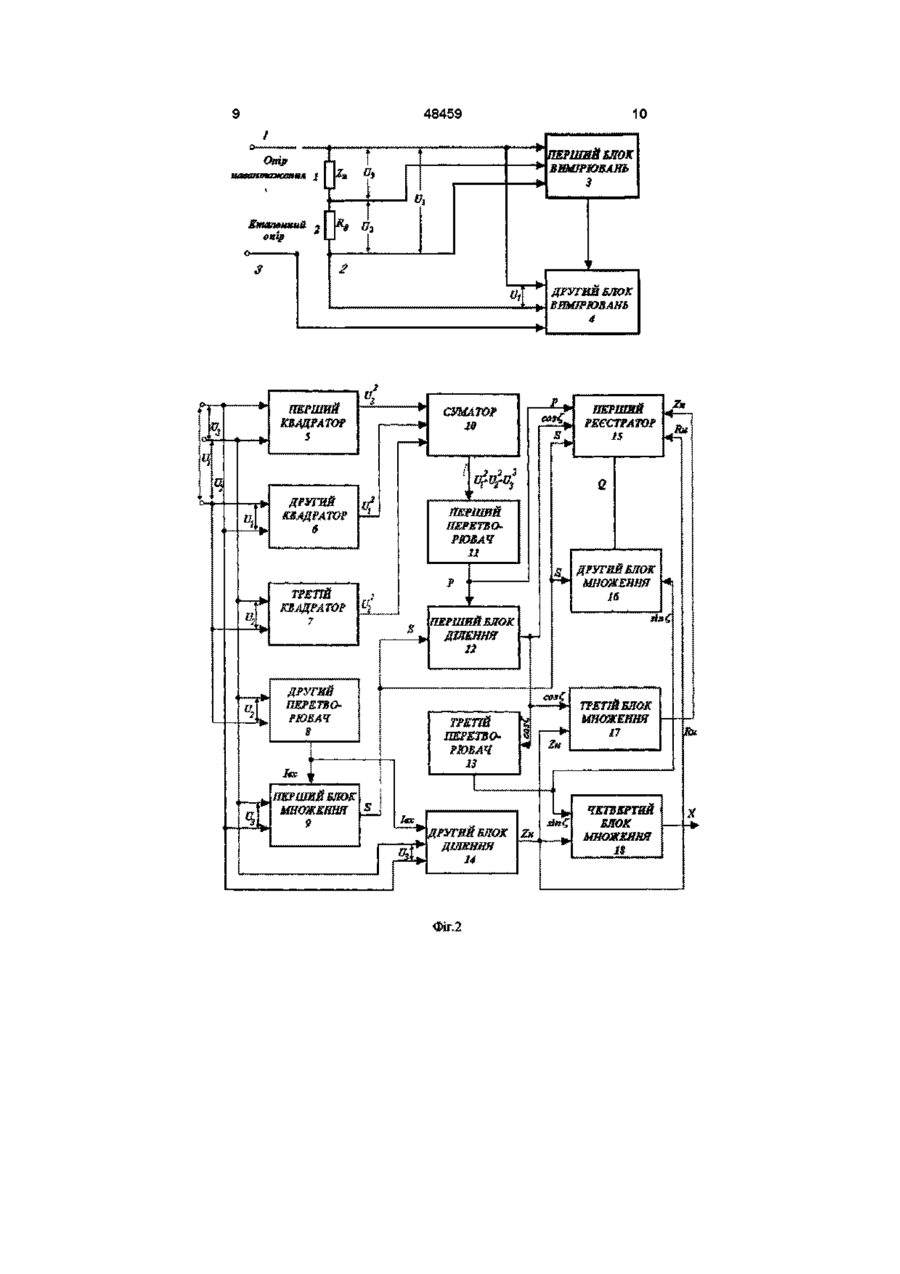

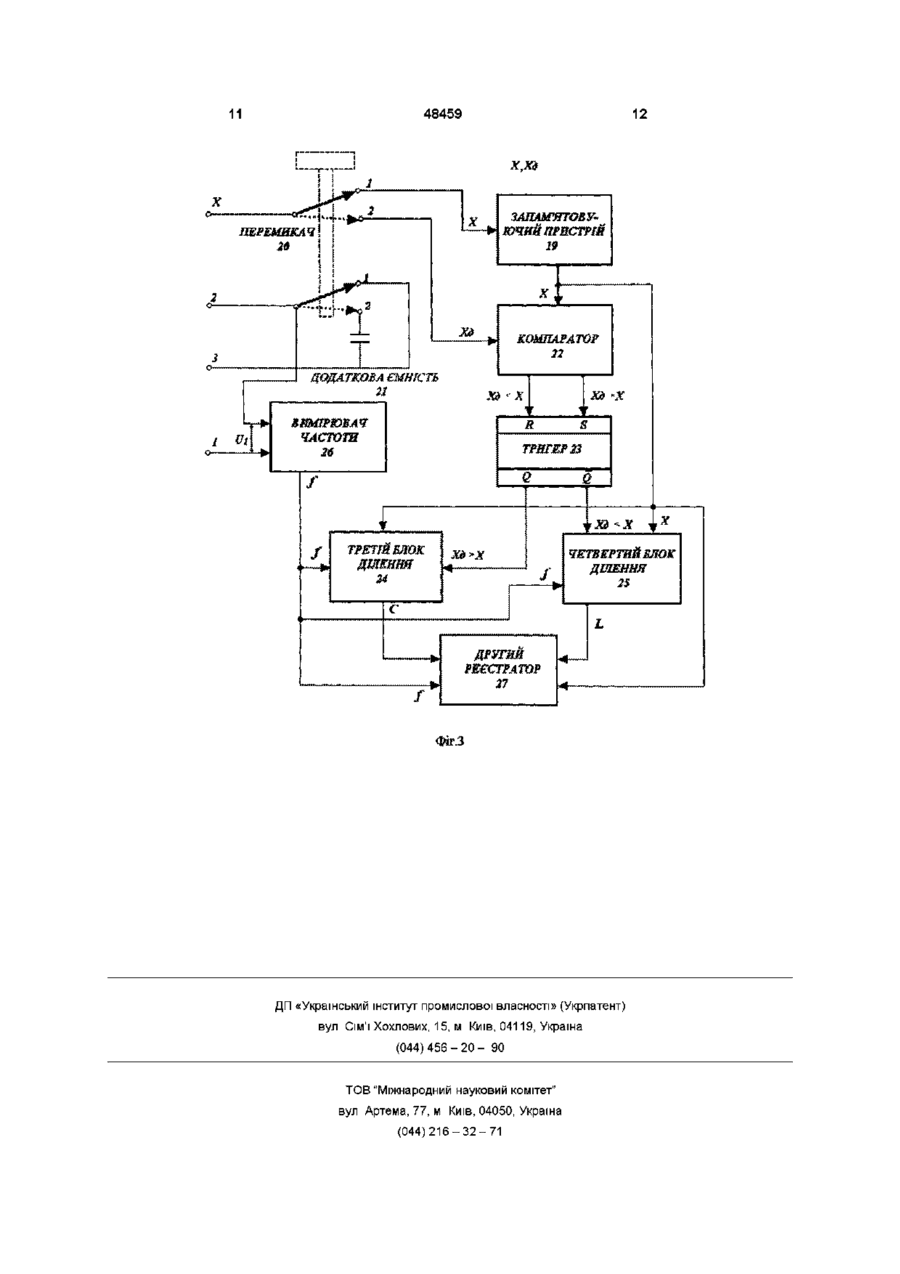

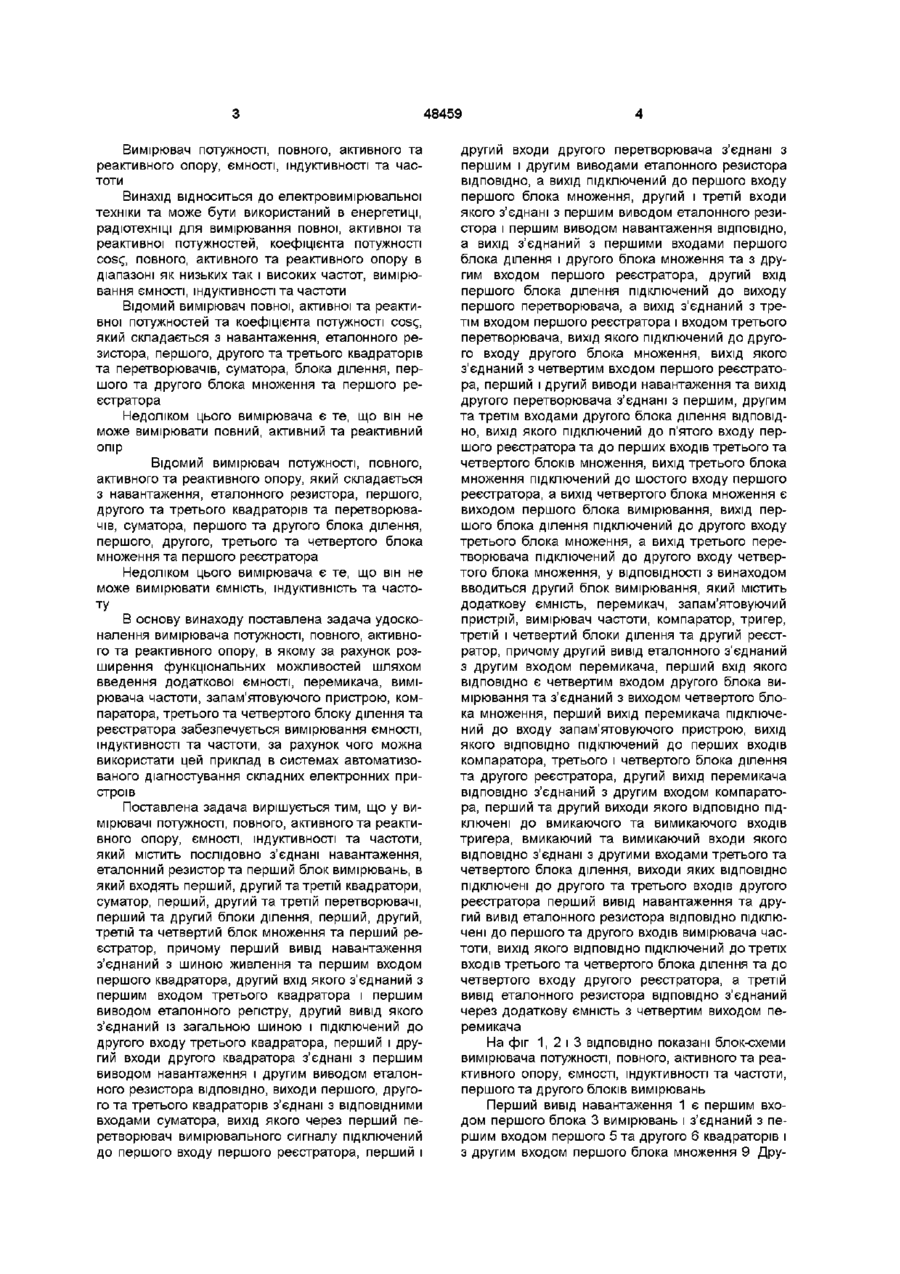

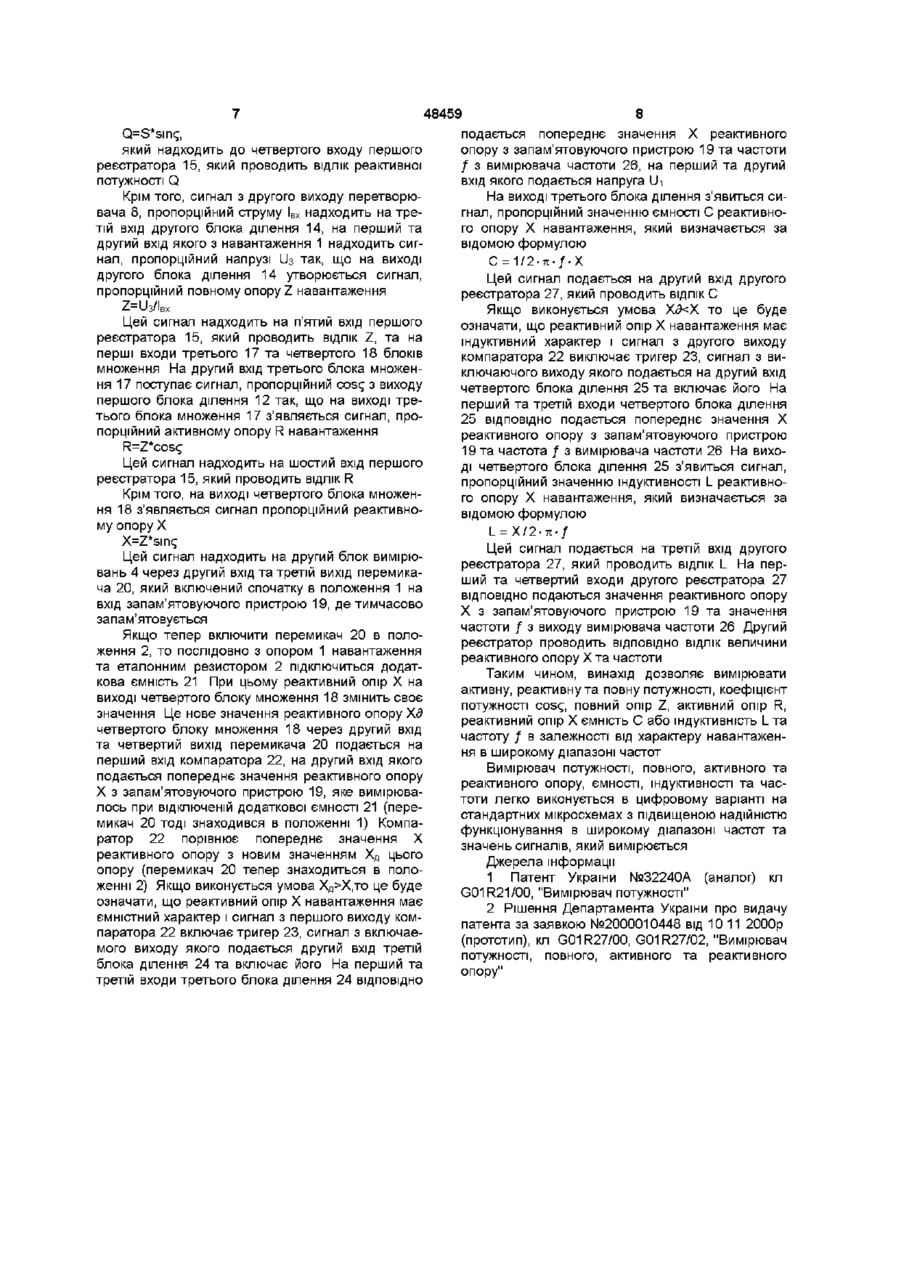

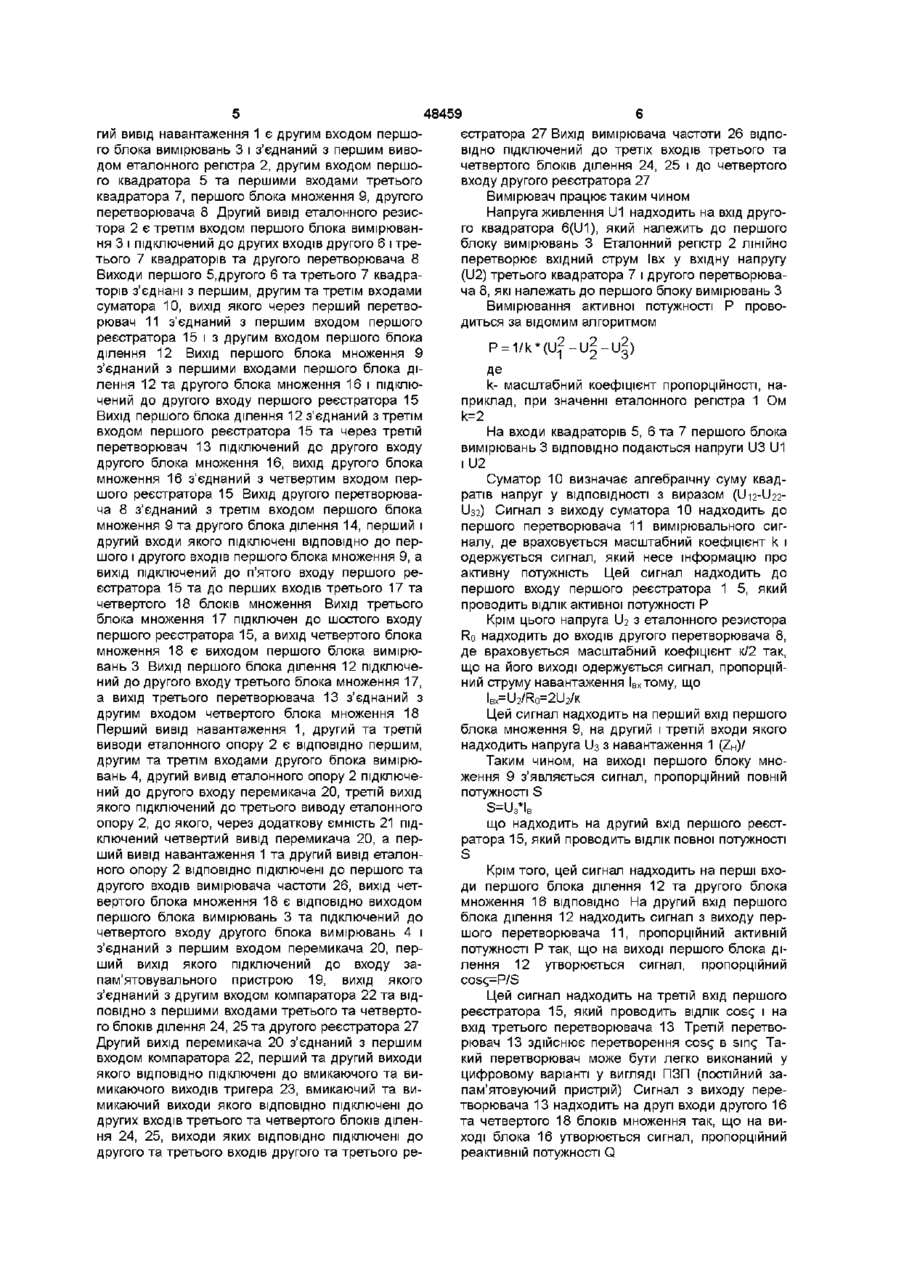

Вимірювач потужності, повного, активного та реактивного опору, ємності, індуктивності та частоти, який містить послідовно з'єднані навантаження, еталонний резистор та перший блок вимірювань, в який входять перший, другий та третій квадратори, суматор, перший, другий та третій перетворювачі, перший та другий блоки ділення, перший, другий, третій та четвертий блоки множення та перший реєстратор, причому перший вивід навантаження з'єднаний з шиною живлення та першим входом першого квадратора, другий вхід якого з'єднаний з першим входом першого квадратора, другий вхід якого з'єднаний з першим входом третього квадратора і першим виводом еталонного регістра, другий вивід якого з'єднаний з першим виводом навантаження і другим виводом еталонного резистора ВІДПОВІДНО, виходи першого, другого та третього квадраторів з'єднані з ВІДПОВІДНИМИ входами суматора, вихід якого через перший перетворювач вимірювального сигналу підключений до першого реєстратора, перший і другий входи перетворювача з'єднані з першим і другим виводами еталонного резистора ВІДПОВІДНО, а вихід підключений до першого входу першого блока множення, другий і третій входи якого з'єднані з першим виводом еталонного резистора і першим виводом навантаження ВІДПОВІДНО, а вихід з'єднаний з першими входами першого блока ділення і другого блока множення та з другим входом першого реєстратора, другий вхід першого блока ділення підключений до виходу першого перетворювача, а вихід з'єднаний з третім входом першого реєстратора і входом третього перетворювача, вихід якого підключений до другого входу другого видається під відповідальність власника патенту ОПОРУ, ЄМНОСТІ, блока множення, вихід якого з'єднаний з четвертим входом першого реєстратора, перший і другий виводи навантаження та вихід другого перетворювача з'єднані з першим, другим та третім входами другого блока ділення ВІДПОВІДНО, ВИХІД ЯКОГО підключений до п'ятого входу першого реєстратора та до перших входів третього та четвертого блоків множення, вихід третього блока множення підключений до шостого входу першого реєстратора, а вихід четвертого блока множення є виходом першого блока вимірювання, вихід першого блока ділення підключений до другого входу третього блока множення, а вихід третього перетворювача підключений до другого входу четвертого блока множення, який відрізняється тим, що вводиться другий блок вимірювання, який містить додаткову ємність, перемикач, запам'ятовуючий пристрій, вимірювач частоти, компаратор, тригер, третій і четвертий блоки ділення та другий реєстратор, причому другий вивід еталонного регістра з'єднаний з другим входом перемикача, перший вхід якого ВІДПОВІДНО є четвертим входом другого блока вимірювання та з'єднаний з виходом четвертого блока множення, перший вихід перемикача підключений до входу запам'ятовуючого пристрою, вихід якого ВІДПОВІДНО підключений до перших входів компаратора, третього і четвертого блока ділення та другого реєстратора, другий вихід перемикача ВІДПОВІДНО з'єднаний з другим входом компаратора, перший та другий виходи якого ВІДПОВІДНО підключені до вмикаючого та вимикаючого входів тригера, вмикаючий та вимикаючий входи якого ВІДПОВІДНО з'єднані з другими входами третього та четвертого блока ділення, виходи яких ВІДПОВІДНО підключені до другого та третього входів другого реєстратора, перший вивід навантаження та другий вивід еталонного резистора ВІДПОВІДНО підключені до першого та другого входів вимірювача частоти, вихід якого ВІДПОВІДНО підключений до третіх входів третього та четвертого блока ділення та до четвертого входу другого реєстратора ю ^00 48459 Вимірювач потужності, повного, активного та реактивного опору, ємності, індуктивності та частоти Винахід відноситься до електровимірювальної техніки та може бути використаний в енергетиці, радіотехніці для вимірювання повної, активної та реактивної потужностей, коефіцієнта потужності cos
