Електростимулятор

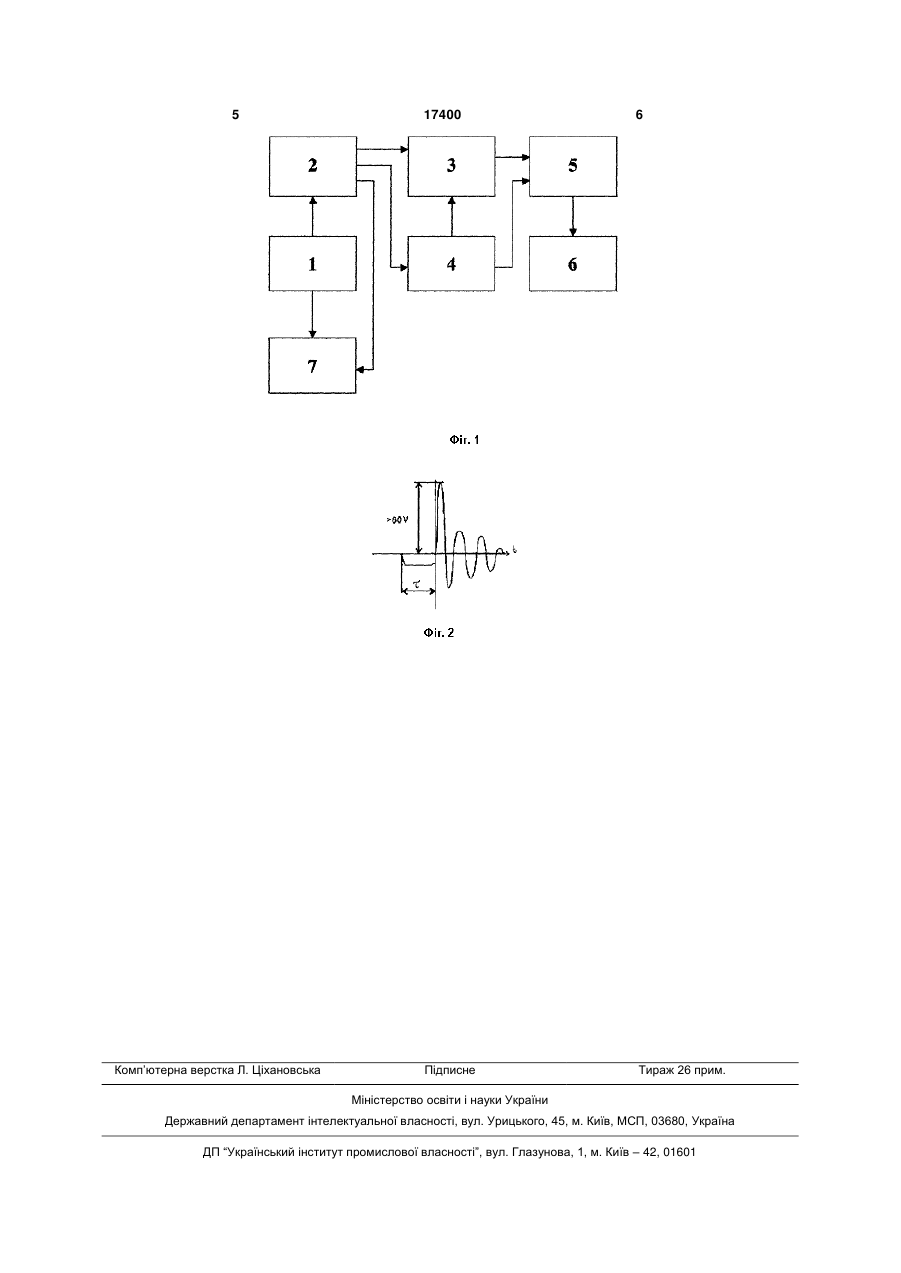

1. Електростимулятор, що містить блок керування режимами та індикації, блок живлення та електроди, який відрізняється тим, що він містить перший блок перетворення напруги, другий блок перетворення напруги, генератор частот та керування рівнем потужності, причому блок живлення виходом підключений до входу блока керування режимами та індикації, один вихід якого через генератор частот та керування рівнем потужності підключений до другого блока перетворення напруги, а другий - до входу першого блока перетворення напруги, один вихід якого підключений до другого входу генератора частот та керування рівнем потужності, а другий вихід - до другого вхо U 1 3 17400 4 тор частот та керування рівнем потужності, при рівнем потужності. Напруга 13V поступає на друцьому блок живлення виходом підключений до гий блок 5 перетворення напруги, що забезпечує входу блока керування режимами та індикації, живлення перетворювача напруги для формуванодин вихід якого через генератор частот та керуня необхідних технічних характеристик. Вихідна вання рівнем потужності підключений до другого напруга регулюється генератором З частот та кеблока перетворення напруги, а другий до входу рування рівнем потужності в межах від 80V до першого блока перетворення напруги, один вихід 360V. Далі сигнал з визначеною вихідною напруякого підключений до другого входу генератора гою поступає на блок 6 електродів. Вихідний імчастот та керування рівнем потужності, а другий пульс з блока електродів має вигляд, що зображевихід до другого входу другого блока перетворенний на Фіг.2. Тривалість імпульсу т регулюється ня напруги, вихід якого підключений до блока елерегулятором потужності в межах від 10мкС до ктродів, другий вихід блока живлення підключений 150мкС, при цьому вихідна напруга змінюється в до першого входу блока червоних та інфрачервомежах від 80V до 360V. Електроди можуть бути них діодів, на другий вхід якого підключений третій виконані з міді. Відомо, що іонам міді властива вихід блока керування режимами та індикації. сильна протибактеріальна дія, а також вони проЧастоти генератора частот та керування рівявляють знеболюючий, жарознижуючий ефект та нем потужності знаходяться в діапазоні від 9Гц до ефект проти набряків. Напруга з блока 1 живлення 50Гц, від 50Гц до 100Гц та від 100Гц до 200Гц, а поступає на блок 7 червоних та Інфрачервоних електроди виконані з міді. діодів, які випромінюють червоне або інфрачервоЗапропонована модель пояснюється кресленне світло в режимі, що задає блок 2 керування нями, що додається. Структурна схема електросрежимами та індикації. Діапазон такого випромітимулятора приведена на Фіг.1. На Фіг.2 показано нювання становить відповідно 660нМ та 940нМ. вихідний імпульс, що формує електростимулятор. Поєднання електростимулюючого впливу на вибЕлектростимулятор містить блок живлення 1, блок рані больові дільниці разом з світловим значно 2 керування режимами та індикації, генератор 3 підвищує лікувальний ефект апарату. В апараті частот та керування рівнем потужності, перший передбачена можливість роботи як одночасно блок 4 перетворення напруги, другий блок 5 переелектростимуляцією та світловим випромінювантворення напруги, блок 6 електродів, блок 7 черням так і окремо. В апараті використовуються ревоних та інфрачервоних діодів. жими роботи: тонізуючий, універсальний та седаБлок живлення 1 виходом підключений до тивний, як основні, і один додатковий - режим входу блока 2 керування режимами та індикації, "пауза-вплив", який може використовуватись з один вихід якого через генератор 3 частот та керуосновними режимами. Універсальний і седативний вання рівнем потужності підключений до другого режими використовують при локалізації скарг, при блока 5 перетворення напруги, а другий до входу невідкладній допомозі, з терапевтичною метою, а першого блока 4 перетворення напруги, один вихід також для обробки виявлених тригерних зон і зон якого підключений до другого входу генератора 3 асиметрії. Апарат працює на фіксованих частотах: частот та керування рівнем потужності, а другий від 9Гц до 50Гц, від 50Гц до 100Гц та від 100Гц до вихід до другого входу другого блока 5 перетво200Гц. У всіх режимах апарат впливає через шкіру рення напруги, вихід якого підключений до блока 6 на відповідні ділянки як електростимулятор. При електродів, другий вихід блока 1 живлення підкроботі електроди апарату, в необхідних зонах лючений до першого входу блока 7 червоних та впливу, можливо як переставляти, так і пересуваінфрачервоних діодів, на другий вхід якого підклюти по поверхні шкіри з швидкістю 1-2см. в секунду. чений третій вихід блока 2 керування режимами та Наприклад, якщо вас турбує біль у колінному сугіндикації. лобі, тоді електроди апарату прикладаються до Електростимулятор працює наступним чином. місця болю, або пересовуються в зоні болю легкиНапруга 3V з блока живлення 1 поступає на ми масажними рухами. блок 2 керування режимами та індикації, в якому Таким чином, пропонуємий електростимуляздійснюється комутація живлення, вибір частот та тор значно підвищує ефективність лікування, заіндикації режимів. З блока 2 керування режимами вдяки підвищенню тонізуючого, седативного та та індикації живлення напруга поступає на перший знеболюючого ефектів з одночасним розширенням блок 4 перетворення напруги, в якому проходить судин. перетворення напруги з 3V в 13V, для того щоб Модель по своїй структурі та елементній базі забезпечити функціональну роботу стабілізатора промислове придатна і може бути впроваджена у напруги на 5V, який в свою чергу забезпечує ставиробництво. більну роботу генератора 3 частот та керування 5 Комп’ютерна верстка Л. Ціхановська 17400 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
