Електростимулятор

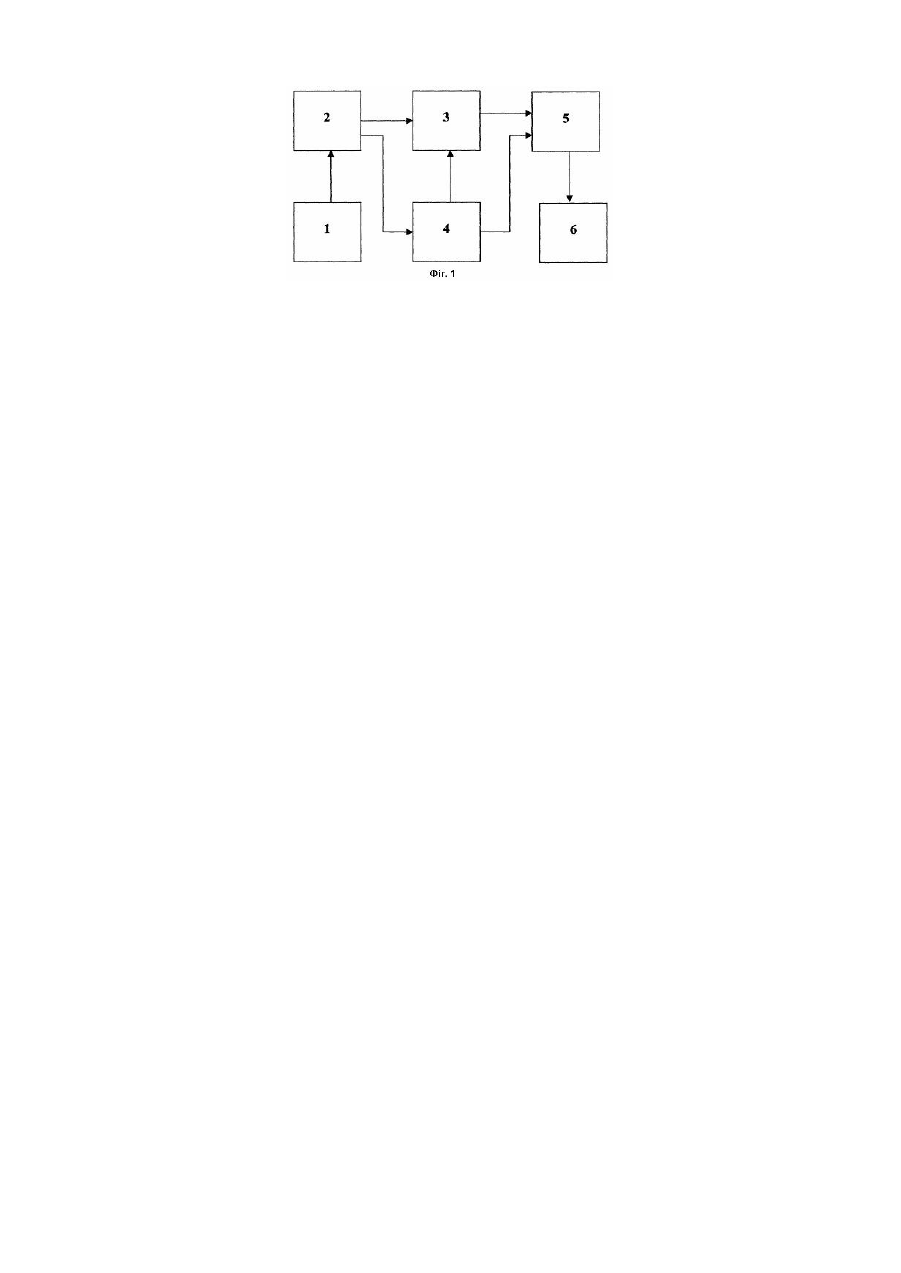

Модель відноситься до медичної техніки, а саме, до медичних пристроїв фізіотерапевтичного впливу через шкіру на окремі органи людини і може бути використаним переважно для лікування різноманітних захворювань на любій стадії захворювань, при патологічних змінах функцій організму та порушеннях адаптаційних процесів. Відомий електростимулятор [дивись А.С. №1757686, кл. А61N1/36, від 27.06.90], який містить електроди, вихідний підсилювач, а також послідовно з'єднані генератор, формувач тривалості і модулятор, тригери, ключі, тактовий генератор, лічильник, регістр та компаратор. Але цьому електростимуляторі присутній недолік, який полягає в тому, що він має низьку ефективність тривалої електростимуляції, обумовленої адаптацією нервових структур. Найбільш близьким по технічному рішенню та функціональному призначенню є електростимулятор, який взято за прототип, [дивись свідоцтво на корисну модель РФ №18353, кл. 7 А61Ν1/36, від 19.02.2001 року], який містить генератор тактової частоти, вихідний трансформатор, генератор імпульсів змінної тривалості, електроди, блок індикації, панель керування, блок живлення і батарею живлення, мікроконтролер, виносний електропровід, підставка під корпус електростимулятора. Недоліком цього пристрою є недостатня ступінь лікувального процесу, що обумовлена незначним тонізуючим ефектом, малою седативністю та слабкою дією щодо розширення судин та знеболювання. В основу моделі покладена задача створення електростимулятора, в якому за рахунок конструктивних змін та режимів його функціонування, значно підвищено тонізуючий, седативний та знеболюючий ефекти з одночасним розширення судин. Поставлена задача вирішується електростимулятором, що містить блок керування режимами та індикації, блок живлення та електроди, при цьому він містить перший блок перетворення напруги, др угий блок перетворення напруги, генератор частот та керування рівнем потужності, при цьому блок живлення виходом підключений до входу блоку керування режимами та індикації, один вихід якого через генератор частот та керування рівнем потужності підключений до другого блоку перетворення напруги, а другий до входу першого блоку перетворення напруги, один вихід якого підключений до другого входу генератора частот та керування рівнем потужності, а другий вихід до другого входу др угого блоку перетворення напруги, вихід якого підключений до блоку електродів. Частоти генератора частот та керування рівнем потужності знаходяться в діапазоні від 9Гц до 50Гц, від 50Гц до 100Гц та від 100Гц до 200Гц, а електроди виконані з міді. Запропонована модель пояснюється кресленням, що додається. Структурна схема електростимулятора приведена на Фіг.1. Електростимулятор містить блок живлення 1, блок 2 керування режимами та індикації, генератор 3 частот та керування рівнем потужності, перший блок 4 перетворення напруги, др угий блок 5 перетворення напруги, блок 6 електродів. Блок живлення 1 виходом підключений до входу блоку 2 керування режимами та індикації, один вихід якого через генератор 3 частот та керування рівнем потужності підключений до другого блоку 5 перетворення напруги, а другий до входу першого блоку 4 перетворення напруги, один вихід якого підключений до другого входу генератора 3 частот та керування рівнем потужності, а другий ви хід до др угого входу другого блоку 5 перетворення напруги, ви хід якого підключений до блоку 6 електродів. Електростимулятор працює наступним чином Напруга 3V з блоку живлення 1 поступає на блок 2 керування режимами та індикації, в якому здійснюється комутація живлення, вибір частот та індикації режимів. Із блоку 2 керування режимами та індикації живлення поступає на перший блок 4 перетворення напруги, в якому проходить перетворення напруги з 3V в 13V, для того щоб забезпечити функціональну роботу стабілізатора напруги на 5V, який в свою чергу забезпечує стабільну роботу генератора 3 частот та керування рівнем потужності. Напруга 13V поступає на другий блок 5 перетворення напруги, що забезпечує живлення перетворювача напруги для формування необхідних технічних характеристик. Вихідна напруга регулюється генератором 3 частот та керування рівнем потужності в межах від 50V до 360V. Далі сигнал з визначеною вихідною напругою поступає на блок 6 електродів, які можуть бути виконані з міді. Відомо, що іонам міді властива сильна протибактеріальна дія, а також вони проявляють знеболюючий, жарознижуючий ефект та ефект проти набряків. В апараті використовуються режими роботи: тонізуючий, універсальний та седативний, як основні, і один додатковий - режим "пауза-вплив", який може використовува тись з основними режимами. Універсальний і седативний режими використовують при локалізації скарг, при невідкладній допомозі, з терапевтичною метою, а також для обробки виявлених тригерних зон і зон асиметрії. Апарат працює на фіксованих частотах: від 9Гц до 50Гц, від 50Гц до 100Гц та від 100Гц до 200Гц. У всіх режимах апарат впливає через шкіру на відповідні ділянки як електростимулятор. При роботі електроди апарату, в необхідних зонах впливу, можливо як переставляти, так і пересувати по поверхні шкіри з швидкістю 12см в секунду. Наприклад, якщо вас турбує біль у колінному суглобі, тоді електроди апарату прикладаються до місця болю, або пересовуються в зоні болю легкими масажними рухами. Таким чином, пропонуємий електростимулятор значно підвищує ефективність лікування, завдяки підвищенню тонізуючого, седативного та знеболюючого ефектів з одночасним розширенням судин. Модель по своїй структурі та елементній базі промислово придатна і може бути впроваджена у виробництво.
