Самопідйомна опалубка

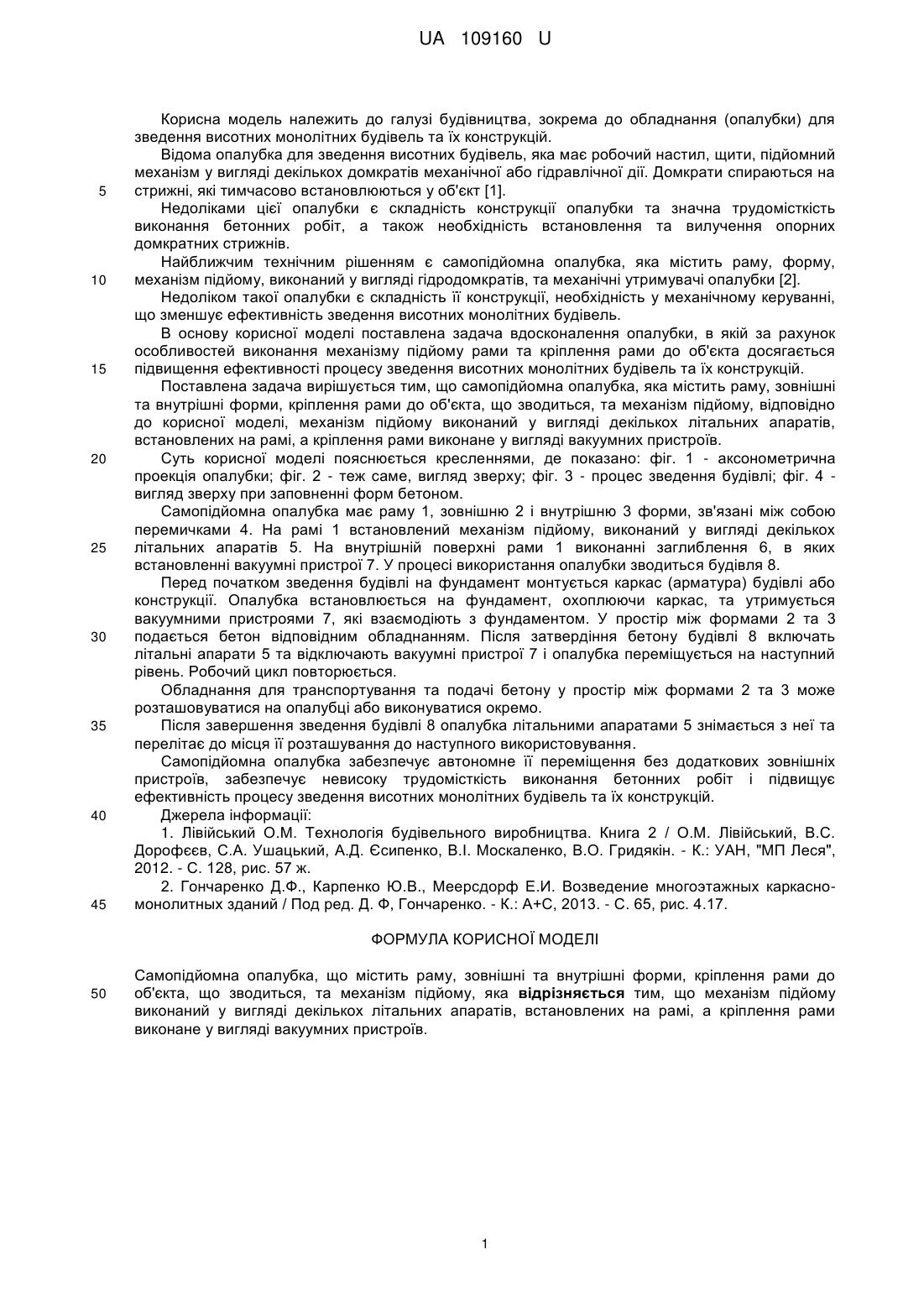

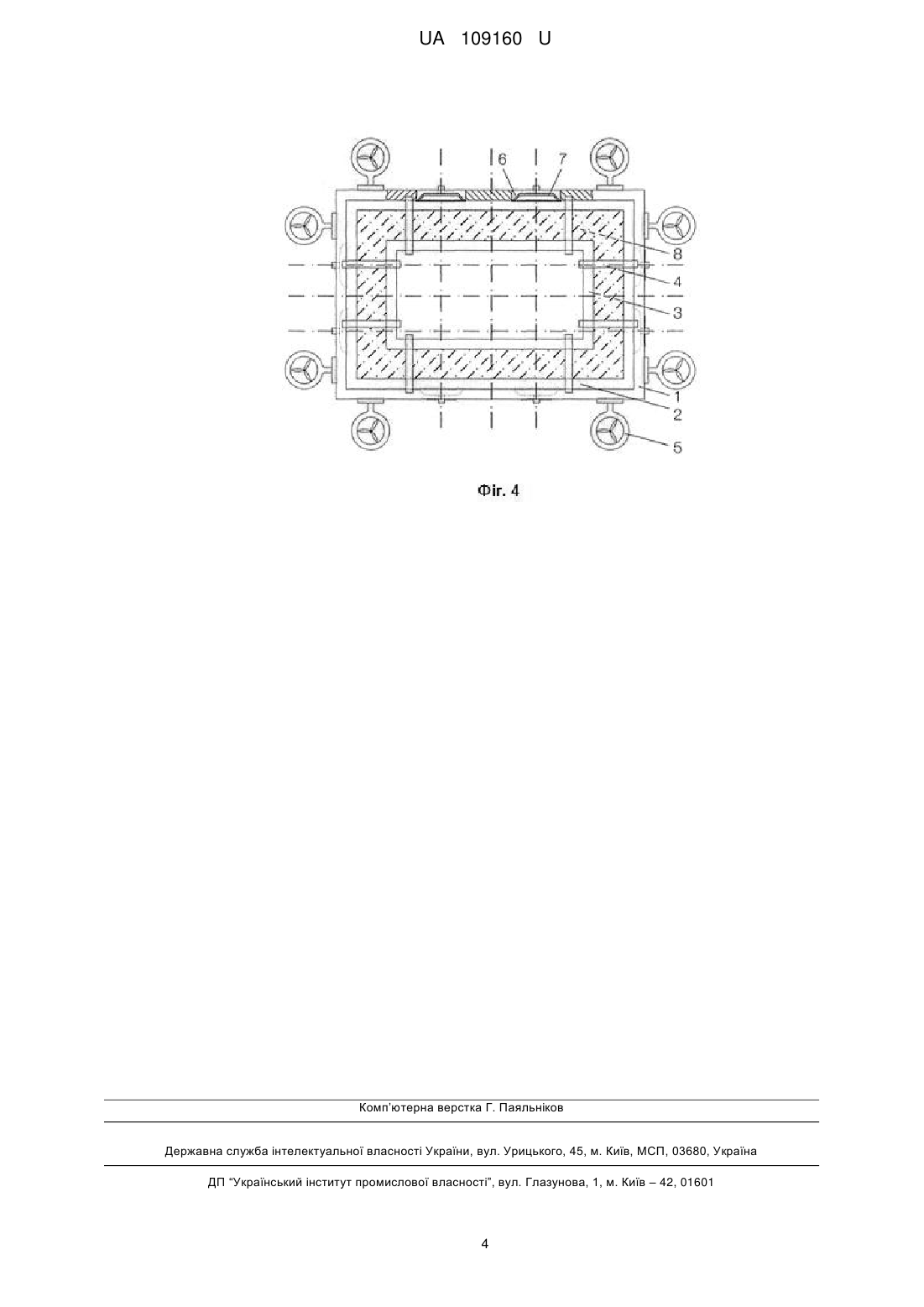

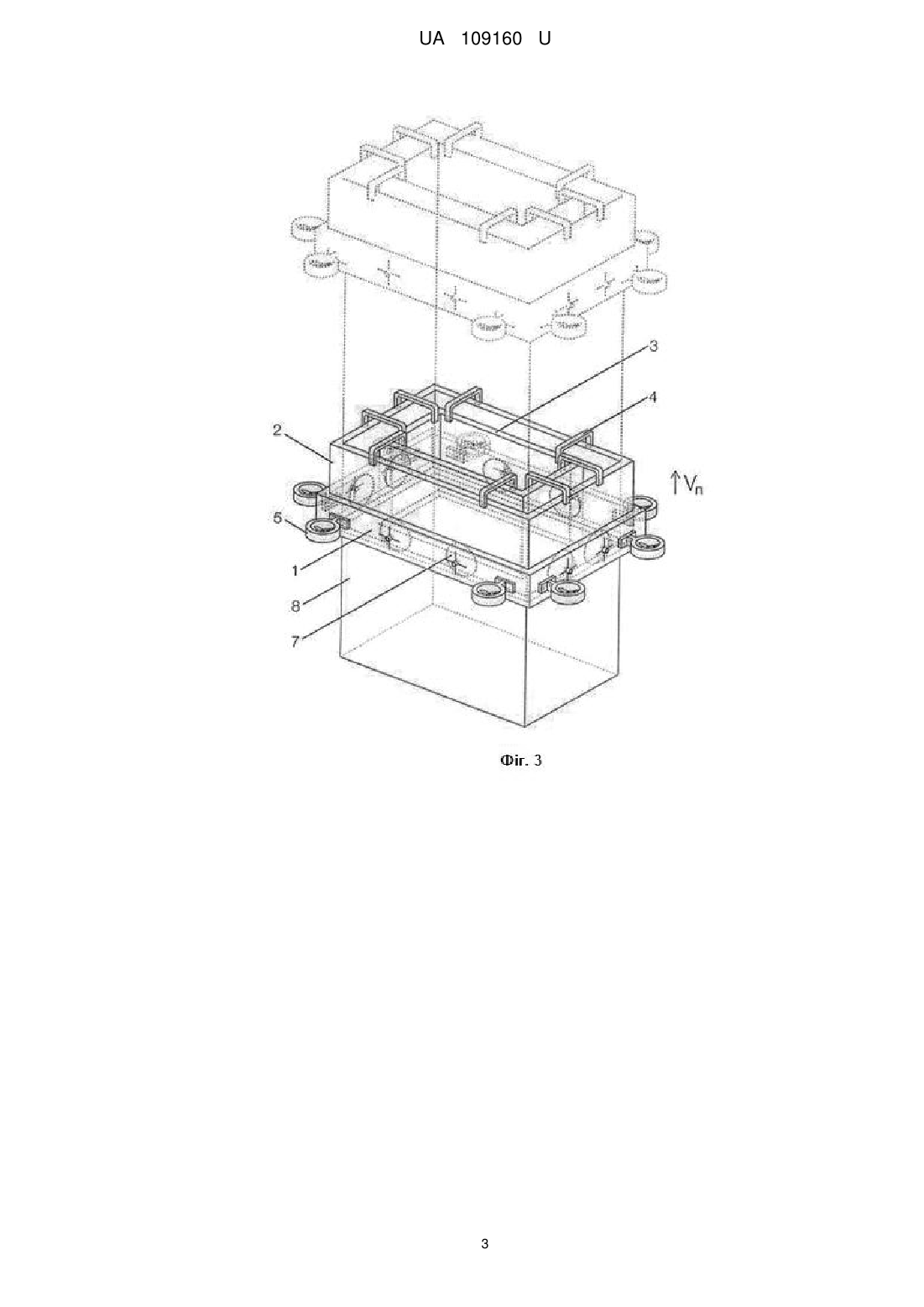

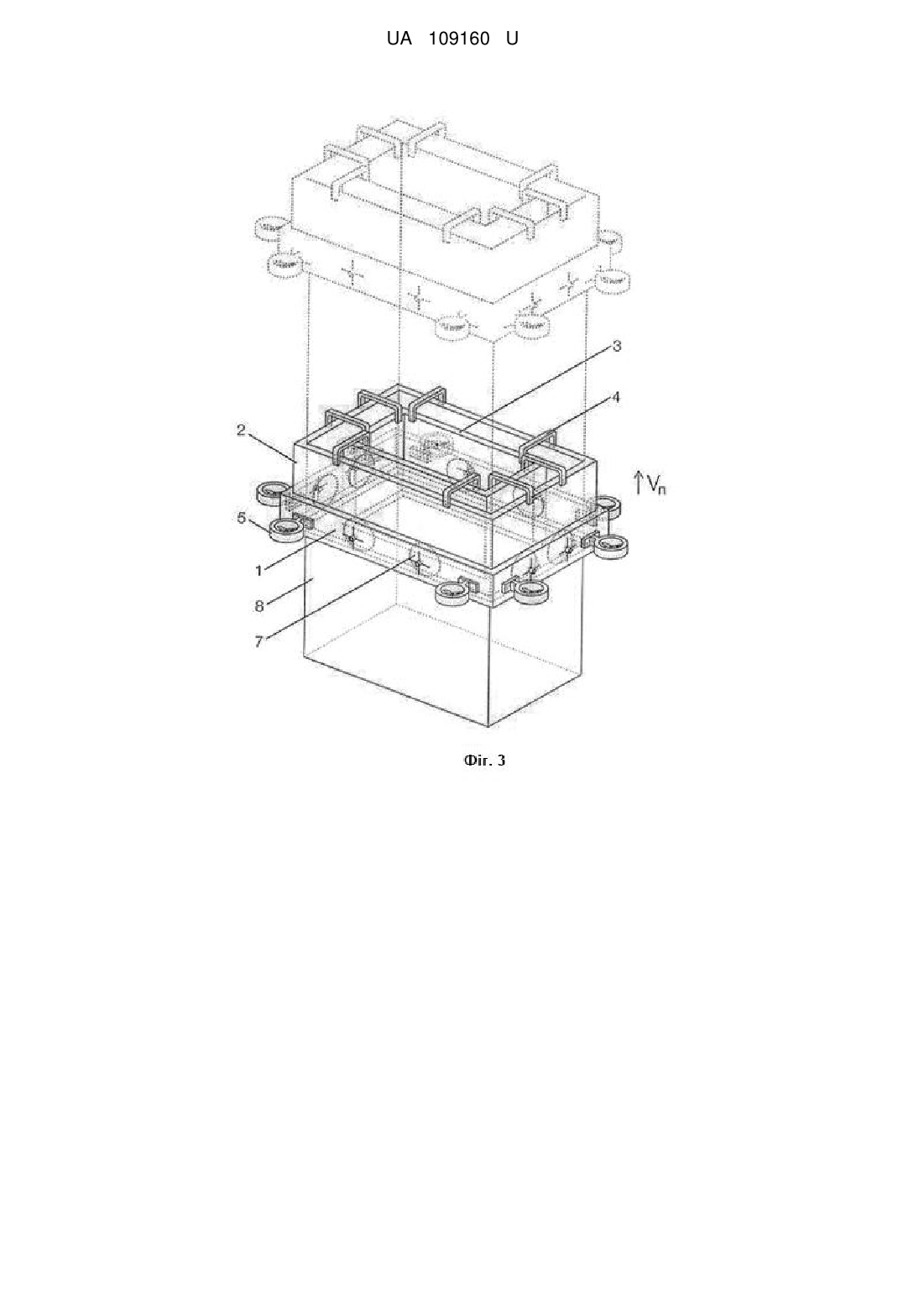

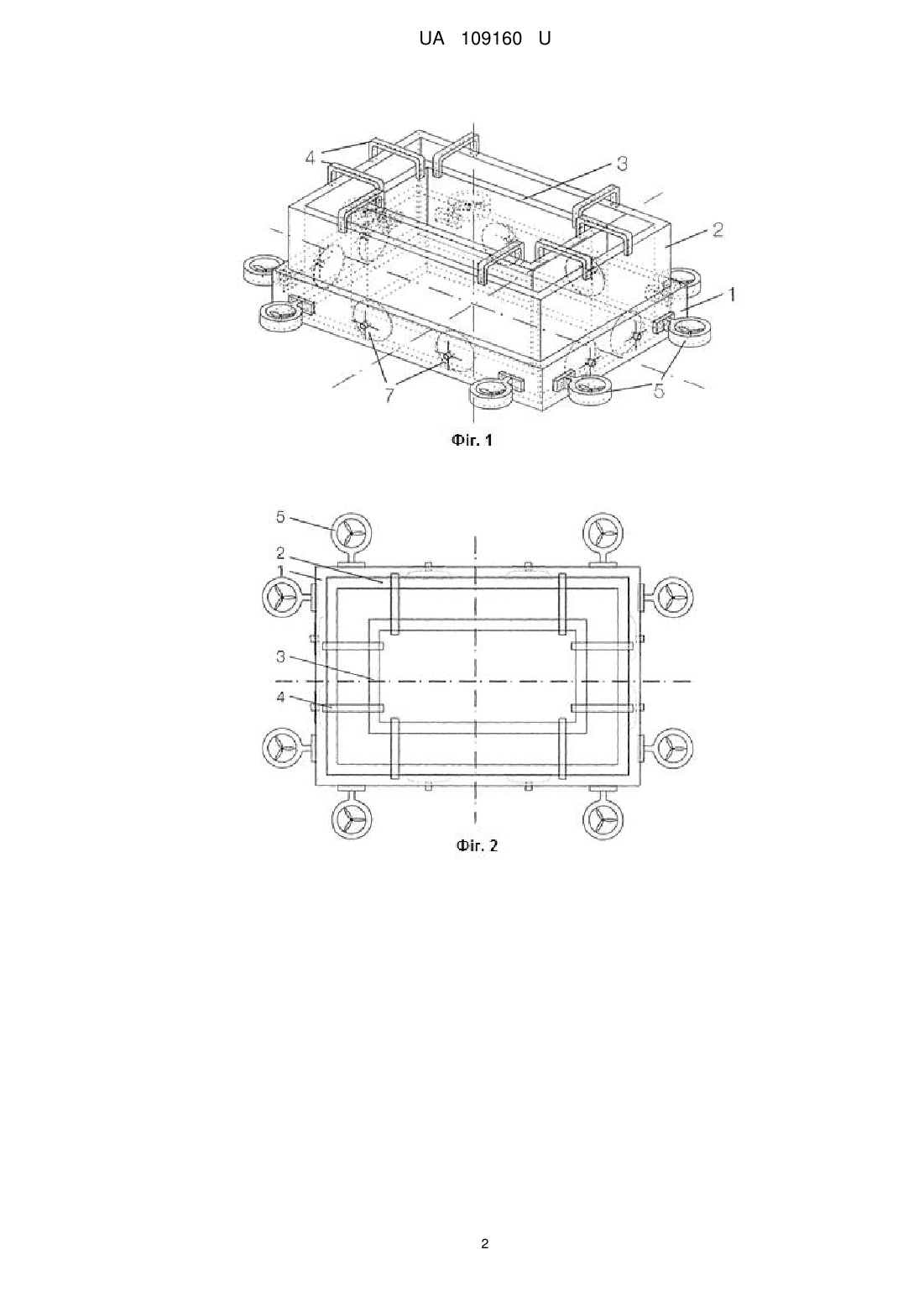

Реферат: Самопідйомна опалубка містить раму, зовнішні та внутрішні форми, кріплення рами до об'єкта, що зводиться, та механізм підйому. Механізм підйому виконаний у вигляді декількох літальних апаратів, встановлених на рамі, а кріплення рами виконане у вигляді вакуумних пристроїв. UA 109160 U (12) UA 109160 U UA 109160 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до галузі будівництва, зокрема до обладнання (опалубки) для зведення висотних монолітних будівель та їх конструкцій. Відома опалубка для зведення висотних будівель, яка має робочий настил, щити, підйомний механізм у вигляді декількох домкратів механічної або гідравлічної дії. Домкрати спираються на стрижні, які тимчасово встановлюються у об'єкт [1]. Недоліками цієї опалубки є складність конструкції опалубки та значна трудомісткість виконання бетонних робіт, а також необхідність встановлення та вилучення опорних домкратних стрижнів. Найближчим технічним рішенням є самопідйомна опалубка, яка містить раму, форму, механізм підйому, виконаний у вигляді гідродомкратів, та механічні утримувачі опалубки [2]. Недоліком такої опалубки є складність її конструкції, необхідність у механічному керуванні, що зменшує ефективність зведення висотних монолітних будівель. В основу корисної моделі поставлена задача вдосконалення опалубки, в якій за рахунок особливостей виконання механізму підйому рами та кріплення рами до об'єкта досягається підвищення ефективності процесу зведення висотних монолітних будівель та їх конструкцій. Поставлена задача вирішується тим, що самопідйомна опалубка, яка містить раму, зовнішні та внутрішні форми, кріплення рами до об'єкта, що зводиться, та механізм підйому, відповідно до корисної моделі, механізм підйому виконаний у вигляді декількох літальних апаратів, встановлених на рамі, а кріплення рами виконане у вигляді вакуумних пристроїв. Суть корисної моделі пояснюється кресленнями, де показано: фіг. 1 - аксонометрична проекція опалубки; фіг. 2 - теж саме, вигляд зверху; фіг. 3 - процес зведення будівлі; фіг. 4 вигляд зверху при заповненні форм бетоном. Самопідйомна опалубка має раму 1, зовнішню 2 і внутрішню 3 форми, зв'язані між собою перемичками 4. На рамі 1 встановлений механізм підйому, виконаний у вигляді декількох літальних апаратів 5. На внутрішній поверхні рами 1 виконанні заглиблення 6, в яких встановленні вакуумні пристрої 7. У процесі використання опалубки зводиться будівля 8. Перед початком зведення будівлі на фундамент монтується каркас (арматура) будівлі або конструкції. Опалубка встановлюється на фундамент, охоплюючи каркас, та утримується вакуумними пристроями 7, які взаємодіють з фундаментом. У простір між формами 2 та 3 подається бетон відповідним обладнанням. Після затвердіння бетону будівлі 8 включать літальні апарати 5 та відключають вакуумні пристрої 7 і опалубка переміщується на наступний рівень. Робочий цикл повторюється. Обладнання для транспортування та подачі бетону у простір між формами 2 та 3 може розташовуватися на опалубці або виконуватися окремо. Після завершення зведення будівлі 8 опалубка літальними апаратами 5 знімається з неї та перелітає до місця її розташування до наступного використовування. Самопідйомна опалубка забезпечує автономне її переміщення без додаткових зовнішніх пристроїв, забезпечує невисоку трудомісткість виконання бетонних робіт і підвищує ефективність процесу зведення висотних монолітних будівель та їх конструкцій. Джерела інформації: 1. Лівійський О.М. Технологія будівельного виробництва. Книга 2 / О.М. Лівійський, В.С. Дорофєєв, С.А. Ушацький, А.Д. Єсипенко, В.І. Москаленко, В.О. Гридякін. - К.: УАН, "МП Леся", 2012. - С. 128, рис. 57 ж. 2. Гончаренко Д.Ф., Карпенко Ю.В., Меерсдорф Е.И. Возведение многоэтажных каркасномонолитных зданий / Под ред. Д. Ф, Гончаренко. - К.: А+С, 2013. - С. 65, рис. 4.17. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Самопідйомна опалубка, що містить раму, зовнішні та внутрішні форми, кріплення рами до об'єкта, що зводиться, та механізм підйому, яка відрізняється тим, що механізм підйому виконаний у вигляді декількох літальних апаратів, встановлених на рамі, а кріплення рами виконане у вигляді вакуумних пристроїв. 1 UA 109160 U 2 UA 109160 U 3 UA 109160 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
