Вітродвигун дутчака
Формула / Реферат
Вітродвигун, що містить вітроколесо з поворотними лопатями, який відрізняється тим, що вали лопатей шарнірно закріплені в підшипниках маточини вітроколеса і повертаються за допомогою важелів, рухомо сполучених із зрівноважувальним диском, положення якого змінюється внаслідок взаємодії динамічного тиску вітру на дифлектор і асиметричні лопаті та зусилля пружини, яка розміщена між диском і маточиною вітроколеса.
Текст

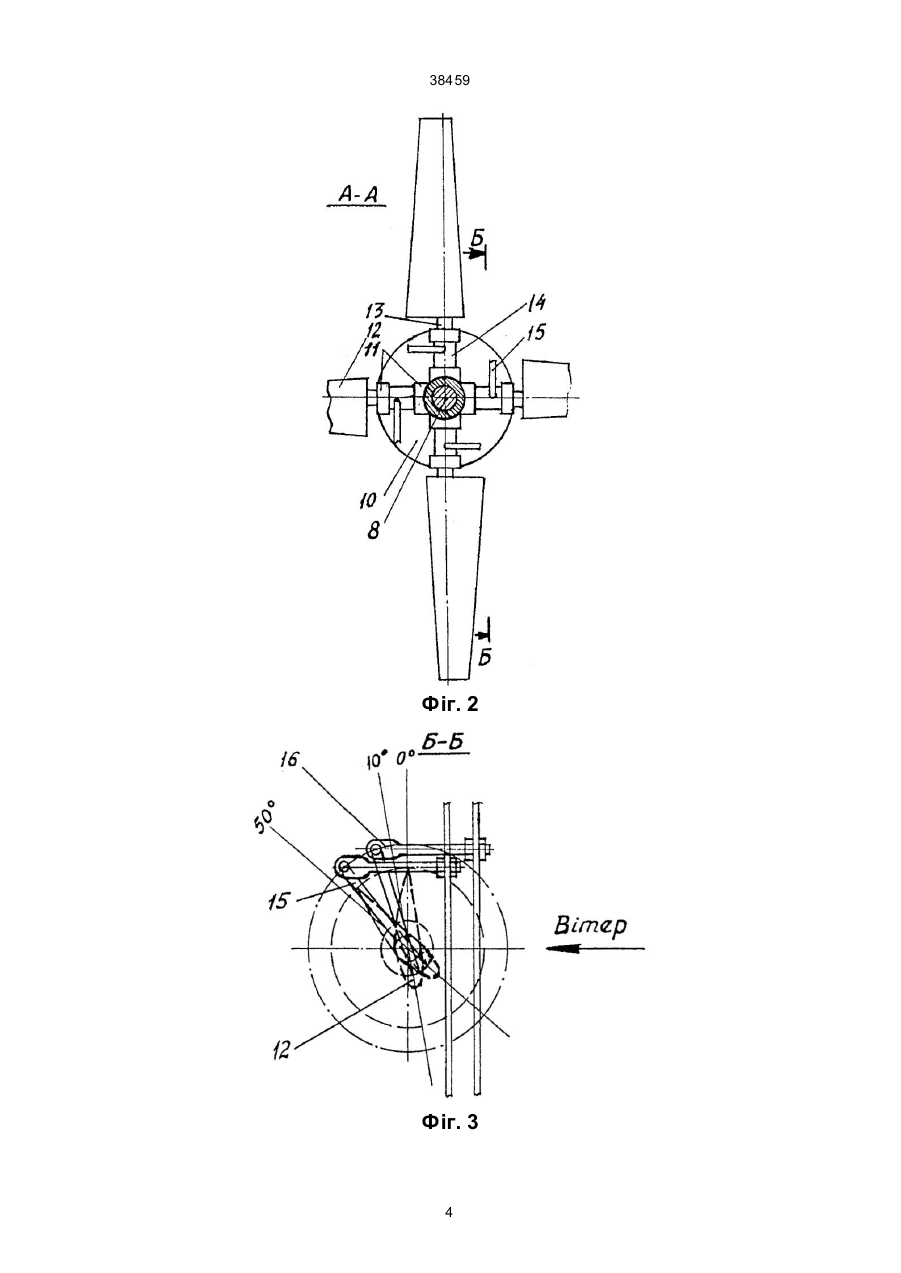

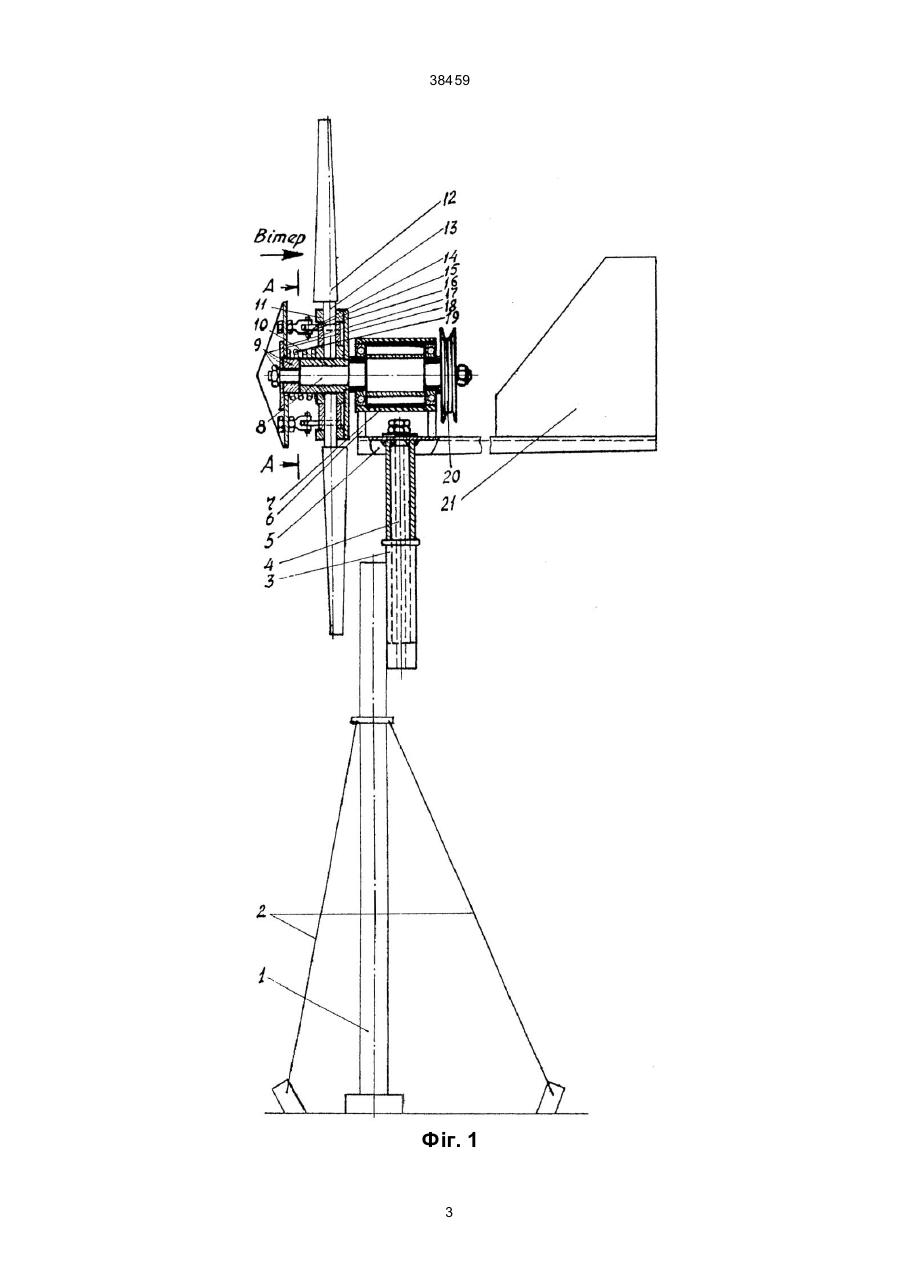

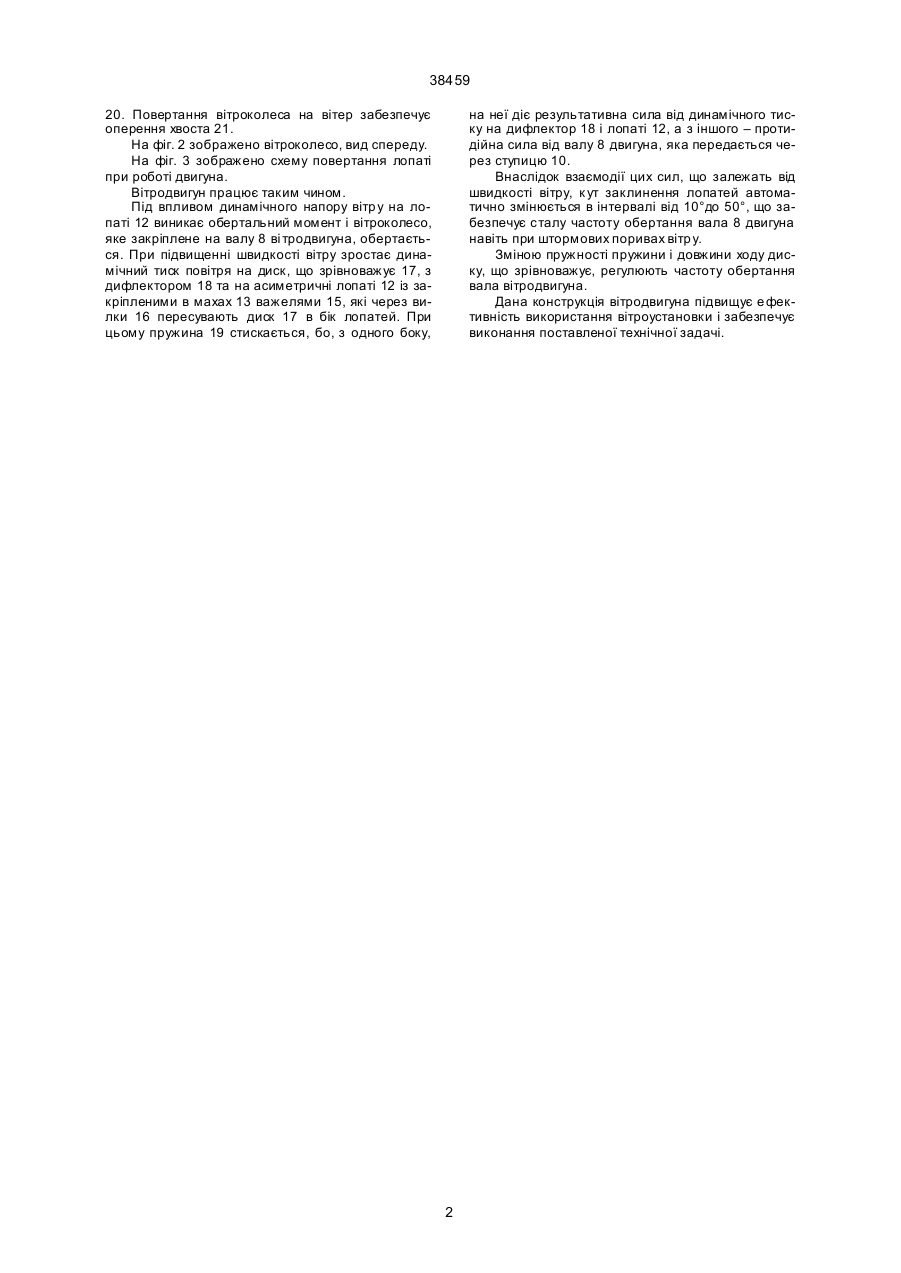

Вітродвигун, що містить вітроколесо з поворотними лопатями, який відрізняється тим, що махи 38459 20. Повертання вітроколеса на вітер забезпечує оперення хвоста 21. На фіг. 2 зображено вітроколесо, вид спереду. На фіг. 3 зображено схему повертання лопаті при роботі двигуна. Вітродвигун працює таким чином. Під впливом динамічного напору вітр у на лопаті 12 виникає обертальний момент і вітроколесо, яке закріплене на валу 8 ві тродвигуна, обертається. При підвищенні швидкості вітру зростає динамічний тиск повітря на диск, що зрівноважує 17, з дифлектором 18 та на асиметричні лопаті 12 із закріпленими в махах 13 важелями 15, які через вилки 16 пересувають диск 17 в бік лопатей. При цьому пружина 19 стискається, бо, з одного боку, на неї діє результативна сила від динамічного тиску на дифлектор 18 і лопаті 12, а з іншого – протидійна сила від валу 8 двигуна, яка передається через ступицю 10. Внаслідок взаємодії цих сил, що залежать від швидкості вітру, к ут заклинення лопатей автоматично змінюється в інтервалі від 10°до 50°, що забезпечує сталу частоту обертання вала 8 двигуна навіть при штормових поривах вітр у. Зміною пружності пружини і довжини ходу диску, що зрівноважує, регулюють частоту обертання вала вітродвигуна. Дана конструкція вітродвигуна підвищує е фективність використання вітроустановки і забезпечує виконання поставленої технічної задачі. 2 38459 Фіг. 1 3 38459 Фіг. 2 Фіг. 3 4 38459 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 5
ДивитисяДодаткова інформація
Назва патенту англійськоюDutchak windmill
Автори англійськоюDutchak Volodymyr Ivanovych
Назва патенту російськоюВетродвигатель дутчака
Автори російськоюДутчак Владимир Иванович
МПК / Мітки
МПК: F03D 7/04
Мітки: вітродвигун, дутчака
