Спосіб одержання декоративної деталі

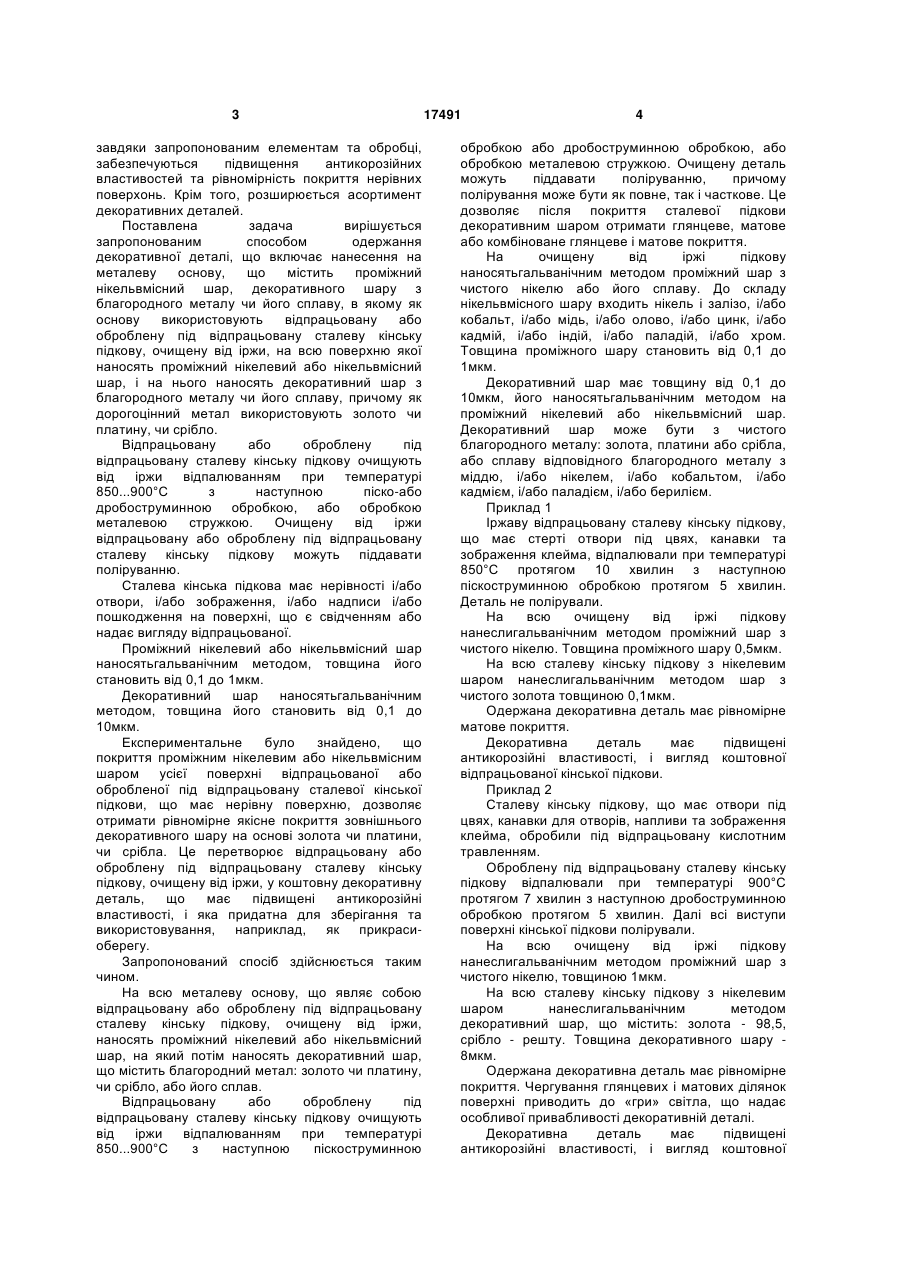

1. Спосіб одержання декоративної деталі, що включає нанесення на металеву основу, що містить проміжний нікелевмісний шар, декоративного шару з благородного металу чи його сплаву, який відрізняється тим, що як основу використовують відпрацьовану або оброблену під відпрацьовану сталеву кінську підкову, очищену від іржі, на всю поверхню якої наносять проміжний нікелевий або нікелевмісний шар, і на нього наносять декоративний шар з благородного металу чи його сплаву, причому як благородний метал використовують золото чи платину, чи срібло. 2. Спосіб за п. 1, який відрізняється тим, що відпрацьовану або оброблену під відпрацьовану сталеву кінську підкову очищують від іржі відпалюванням при температурі 850-900°С з наступною піскоструминною обробкою або U 2 (19) 1 3 завдяки запропонованим елементам та обробці, забезпечуються підвищення антикорозійних властивостей та рівномірність покриття нерівних поверхонь. Крім того, розширюється асортимент декоративних деталей. Поставлена задача вирішується запропонованим способом одержання декоративної деталі, що включає нанесення на металеву основу, що містить проміжний нікельвмісний шар, декоративного шару з благородного металу чи його сплаву, в якому як основу використовують відпрацьовану або оброблену під відпрацьовану сталеву кінську підкову, очищену від іржи, на всю поверхню якої наносять проміжний нікелевий або нікельвмісний шар, і на нього наносять декоративний шар з благородного металу чи його сплаву, причому як дорогоцінний метал використовують золото чи платину, чи срібло. Відпрацьовану або оброблену під відпрацьовану сталеву кінську підкову очищують від іржи відпалюванням при температурі 850...900°С з наступною піско-або дробоструминною обробкою, або обробкою металевою стружкою. Очищену від іржи відпрацьовану або оброблену під відпрацьовану сталеву кінську підкову можуть піддавати поліруванню. Сталева кінська підкова має нерівності і/або отвори, і/або зображення, і/або надписи і/або пошкодження на поверхні, що є свідченням або надає вигляду відпрацьованої. Проміжний нікелевий або нікельвмісний шар наносятьгальванічним методом, товщина його становить від 0,1 до 1мкм. Декоративний шар наносятьгальванічним методом, товщина його становить від 0,1 до 10мкм. Експериментальне було знайдено, що покриття проміжним нікелевим або нікельвмісним шаром усієї поверхні відпрацьованої або обробленої під відпрацьовану сталевої кінської підкови, що має нерівну поверхню, дозволяє отримати рівномірне якісне покриття зовнішнього декоративного шару на основі золота чи платини, чи срібла. Це перетворює відпрацьовану або оброблену під відпрацьовану сталеву кінську підкову, очищену від іржи, у коштовну декоративну деталь, що має підвищені антикорозійні властивості, і яка придатна для зберігання та використовування, наприклад, як прикрасиоберегу. Запропонований спосіб здійснюється таким чином. На всю металеву основу, що являє собою відпрацьовану або оброблену під відпрацьовану сталеву кінську підкову, очищену від іржи, наносять проміжний нікелевий або нікельвмісний шар, на який потім наносять декоративний шар, що містить благородний метал: золото чи платину, чи срібло, або його сплав. Відпрацьовану або оброблену під відпрацьовану сталеву кінську підкову очищують від іржи відпалюванням при температурі 850...900°С з наступною піскоструминною 17491 4 обробкою або дробоструминною обробкою, або обробкою металевою стружкою. Очищену деталь можуть піддавати поліруванню, причому полірування може бути як повне, так і часткове. Це дозволяє після покриття сталевої підкови декоративним шаром отримати глянцеве, матове або комбіноване глянцеве і матове покриття. На очищену від іржі підкову наносятьгальванічним методом проміжний шар з чистого нікелю або його сплаву. До складу нікельвмісного шару входить нікель і залізо, і/або кобальт, і/або мідь, і/або олово, і/або цинк, і/або кадмій, і/або індій, і/або паладій, і/або хром. Товщина проміжного шару становить від 0,1 до 1мкм. Декоративний шар має товщину від 0,1 до 10мкм, його наносятьгальванічним методом на проміжний нікелевий або нікельвмісний шар. Декоративний шар може бути з чистого благородного металу: золота, платини або срібла, або сплаву відповідного благородного металу з міддю, і/або нікелем, і/або кобальтом, і/або кадмієм, і/або паладієм, і/або берилієм. Приклад 1 Іржаву відпрацьовану сталеву кінську підкову, що має стерті отвори під цвях, канавки та зображення клейма, відпалювали при температурі 850°С протягом 10 хвилин з наступною піскоструминною обробкою протягом 5 хвилин. Деталь не полірували. На всю очищену від іржі підкову нанеслигальванічним методом проміжний шар з чистого нікелю. Товщина проміжного шару 0,5мкм. На всю сталеву кінську підкову з нікелевим шаром нанеслигальванічним методом шар з чистого золота товщиною 0,1мкм. Одержана декоративна деталь має рівномірне матове покриття. Декоративна деталь має підвищені антикорозійні властивості, і вигляд коштовної відпрацьованої кінської підкови. Приклад 2 Сталеву кінську підкову, що має отвори під цвях, канавки для отворів, напливи та зображення клейма, обробили під відпрацьовану кислотним травленням. Оброблену під відпрацьовану сталеву кінську підкову відпалювали при температурі 900°С протягом 7 хвилин з наступною дробоструминною обробкою протягом 5 хвилин. Далі всі виступи поверхні кінської підкови полірували. На всю очищену від іржі підкову нанеслигальванічним методом проміжний шар з чистого нікелю, товщиною 1мкм. На всю сталеву кінську підкову з нікелевим шаром нанеслигальванічним методом декоративний шар, що містить: золота - 98,5, срібло - решту. Товщина декоративного шару 8мкм. Одержана декоративна деталь має рівномірне покриття. Чергування глянцевих і матових ділянок поверхні приводить до «гри» світла, що надає особливої привабливості декоративній деталі. Декоративна деталь має підвищені антикорозійні властивості, і вигляд коштовної 5 17491 відпрацьованої кінської підкови. Приклад 3 Сталеву кінську підкову, що має отвори під цвях, канавки для отворів, напливи та зображення клейма, обробили під відпрацьовану кислотним травленням. Оброблену під відпрацьовану сталеву кінську підкову відпалювали при температурі 900°С протягом 5 хвилин з наступною обробкою металевою стружкою протягом 5 хвилин. Далі всі виступи поверхні кінської підкови полірували. На всю очищену від іржі підкову нанеслигальванічним методом нікельвмісний шар, такого складу,% мас.: нікель - 28, мідь - 20, олово 3, цинк -2, хром - 2, залізо - решта. Товщина проміжного шару 1мкм. На всю сталеву кінську підкову з нікельвмісним Комп’ютерна верстка О. Чепелев 6 шаром нанеслигальванічним методом декоративний шар зі сплаву золота, що містить, мас.%: золота - 58, 3, срібло - решта. Товщина декоративного шару - 10мкм. Одержана декоративна деталь має рівномірне покриття. Чергування глянцевих і матових ділянок поверхні приводить до «гри» світла, що надає особливої привабливості декоративній деталі. Декоративна деталь має підвищені антикорозійні властивості, і вигляд коштовної відпрацьованої кінської підкови. Таким чином, запропонований спосіб дозволяє отримати декоративні деталі з підвищеними антикорозійними властивостями та привабливим оригінальним виглядом коштовної відпрацьованої кінської підкови. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
