Радіопередавальний пристрій

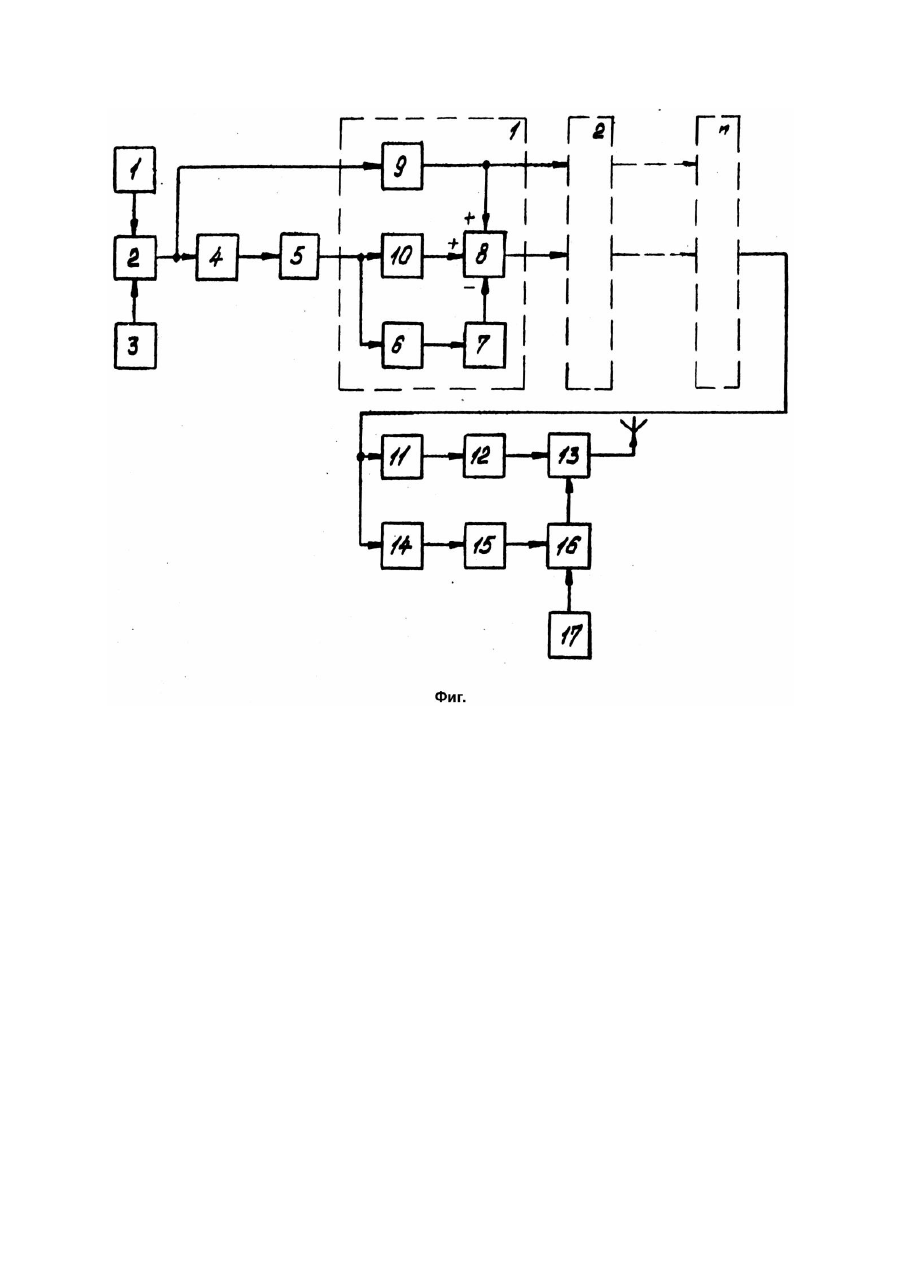

Изобретение относится к радиотехнике и может быть использовано в радиовещании. Известно радиопередающее устройство, содержащее источник информационного звукового сигнала и формирователь радиосигналов с амплитудно-фазовой модуляцией, выход которого является выходом радиопередающего устройства, последовательно соединенные блок вычитания, квадратор, усилитель фильтр верхних частот, выход которого подключен к инвертирующему входу блока вычитания, неинвертирующий вход которого подключен к выходу источника информационного звукового сигнала, при этом вход формирователя высокочастотных сигналов с амплитудно-фазовой модуляцией подключен к выходу квадратора. Недостатком известного устройства является низкий уровень подавления внеполосных излучений. Известно выбранное в качестве прототипа радиопередающее устройство, содержащее последовательно соединенные задающий генератор, фазовый модулятор, выход которого соединен с выходом устройства, блок вычитания, первый вход которого соединен со входом устройства, а выход которого соединен с его вторым входом через последовательно соединенные квадратор, усилитель и фильтр верхних частот (ФВЧ), нелинейно-интегрирующее устройство, вход которого соединен с выходом квадратора, а выход - с управляющим входом фазового модулятора, линию задержки, вход которой соединен с выходом квадратора, выход которой через извлекатель квадратного корня соединен с управляющим входом амплитудного модулятора. Недостатком прототипа также является низкое подавление внеполосных излучений. Цель изобретения уменьшение внеполосных излучений передатчика. Другими видами технического результата, достигаемого при использовании данного изобретения, являются уменьшение искажений информационного сигнала, расширение зоны обслуживания передатчика, снижение потребления передатчиком электроэнергии, возможность выполнения передатчика в цифровой реализации. Поставленная цель достигается тем, что в радиопередающем устройстве, содержащем последовательно соединенные задающий генератор, фазовый модулятор и амплитудный модулятор, выход которого соединен с выходом устройства, последовательно соединенные логарифматор и широкополосный фазовращатель (ШПФ), последовательно соединенные линию задержки и извлекатель квадратного корня, блок суммирования, первый вход которого соединен с источником передаваемого информационного сигнала, второй вход которого соединен с за датчиком постоянной составляющей, причем входы логарифматора и линии задержки соединены, выход ШПФ соединен с управляющим входом фазового модулятора, а выход извлекателя квадратного корня соединен с управляющим входом амплитудного модулятора, дополнительно введены квадратор, вход которого соединен с выходом блока суммирования, фильтр нижних частот (ФНЧ), вход которого соединен с выходом квадратора, а также каскадно соединенные итерационные звенья, количество которых может быть любым, в том числе нулевым, каждое из которых содержит сумматор, первый неинвертирующий вход которого соединен через первую линию задержки с первым входом итерационного звена, второй неинвертирующий вход которого соединен через вторую линию задержки со вторым входом итерационного звена, третий инверсный вход которого через последовательно включенные извлекатель квадратного корня и ФНЧ соединен со вторым входом итерационного звена, при этом выход первой линии задержки соединен с первым выходом итерационного звена, а выход сумматора соединен со вторым выходом итерационного звена, причем первый вход первого итерационного звена соединен с выходом блока суммирования, второй вход первого итерационного звена соединен с выходом ФНЧ, а второй выход последнего итерационного звена соединен со входом логарифматора. На чертеже (фиг.) изображена структурная схема радиопередающего устройства. Устройство содержит источник передаваемого информационного сигнала 1, блок суммирования 2, за датчик постоянной составляющей 3, квадратор 4, ФНЧ 5 и 7, линии задержки 9, 10 и 11, извлекатели квадратного корня 6 и 18, сумматор 8, логарифматор 14, ШПФ 15, амплитудный модулятор 13, фазовый модулятор 16 и задающий генератор 17. Устройство работает следующим образом. С выхода источника 1 передаваемого сигнала сигнал поступает на вход блока суммирования 2, на второй вход которого поступает постоянная составляющая а от задатчика 3 постоянной составляющей. с выхода блока суммирования 2 сигнал поступает на вход квадратора 4, а также на первый вход первого итерационного звена. С выхода квадратора 4 сигнал поступает на вход ФНЧ 5, имеющего частоту среза равную максимальной частоте спектра сигнала С выхода ФНЧ 5 сигнал поступает на второй вход первого итерационного звена, а с него - на вход извлекателя квадратного корня 6. С выхода извлекателя квадратного корня 6 сигнал поступает на вход ФНЧ 7, имеющего частоту среза, равную С выхода ФНЧ 7 сигнал поступает на инвертирующий вход сумматора 8, на неинвертирующие входы которого через линии задержки 9 и 10 поступают сигналы с первого и второго входов первого итерационного звена соответственно, Данные линии задержки выполняют функцию компенсации временных задержек сигналов в блоках 4 - 7 передатчика (предполагается, что передатчик целесообразно выполнять в цифровой реализации, которой принципиально присущи временные задержки при обработке сигналов). На выходе сумматора 8 сигнал имеет вид: используемых в передатчике итерационных звеньев определяется требованиями к уровню нелинейных искажений передаваемого информационного сигнала. Достижение цели изобретения не зависит от числа n используемых итерационных звеньев, поскольку любое из выражений (2) - (4) имеет конечный спектр. В частности, при , Всего радиопередающее устройство содержит n каскадно соединенных итерационных звеньев, первый выход последнего из которых не используется. Сигнал со второго выхода последнего итерационного звена поступает через последовательно соединенные линию задержки 11 и извлекатель квадратного корня 12 на управляющий вход амплитудного модулятора 13, а через последовательно соединенные логарифматор 14 и ШПФ 15 - на управляющий вход фазового модулятора 16. В результате выходной сигнал передатчика может быть описан следующим математическим выражением: необходимая ширина спектра сигнала обеспечивается тем, что спектральные составляющие сигнала на выходе квадратора 4, лежащие выше частоты отфильтровываются фильтром 5. Квадратор 4 служит для компенсации нелинейных искажений той части передаваемого информационного сигнала, спектр которой лежит где В [2] указывается, что радиосигнал типа (1) имеет спектр, не превышающий по ширине в том случае, если ширина спектра сигнала также не превышает Легко видеть, что любой из сигналов (2) - (4) удовлетворяет этому требованию. Таким образом, внеполосные излучения передатчика теоретически отсутствуют. Практически же уровень внеполосных излучений определяется точностью реализации используемых в передатчике функциональных преобразований, которая, в отличие от прототипа, может быть выбрана высокой, чем достигается цель изобретения. Выражения в квадратных скобках в (3) и (4) представляют собой нелинейные искажения огибающей относительно информационного сигнала. На каждой последующей итерации данные искажения вычитаются из сигнала предыдущей итерации, в результате чего достигается уменьшение нелинейных искажений. Конкретное число ниже частоты Ширина действительного спектра сигнала на выходе квадратора 4 составляет ФНЧ 5 ограничивает ширину спектра выходного сигнала квадратора 4 до что необходимо для ограничения до ширины спектра выходного сигнала передатчика. Нелинейные искажения той части передаваемого информационного сигнала, спектр которой лежит выше частоты связанные с наличием в передатчике ФНЧ 5, компенсируются последующими итерационными звеньями. Величина данных нелинейных искажений зависит от относительной энергии верхней октавы спектра информационного сигнала, которая весьма мала. Это дает возможность упростить передатчик за счет исключения из его схемы итерационных звеньев, при приемлемом уровне искажений информационного сигнала.
