Радіопередавальний пристрій

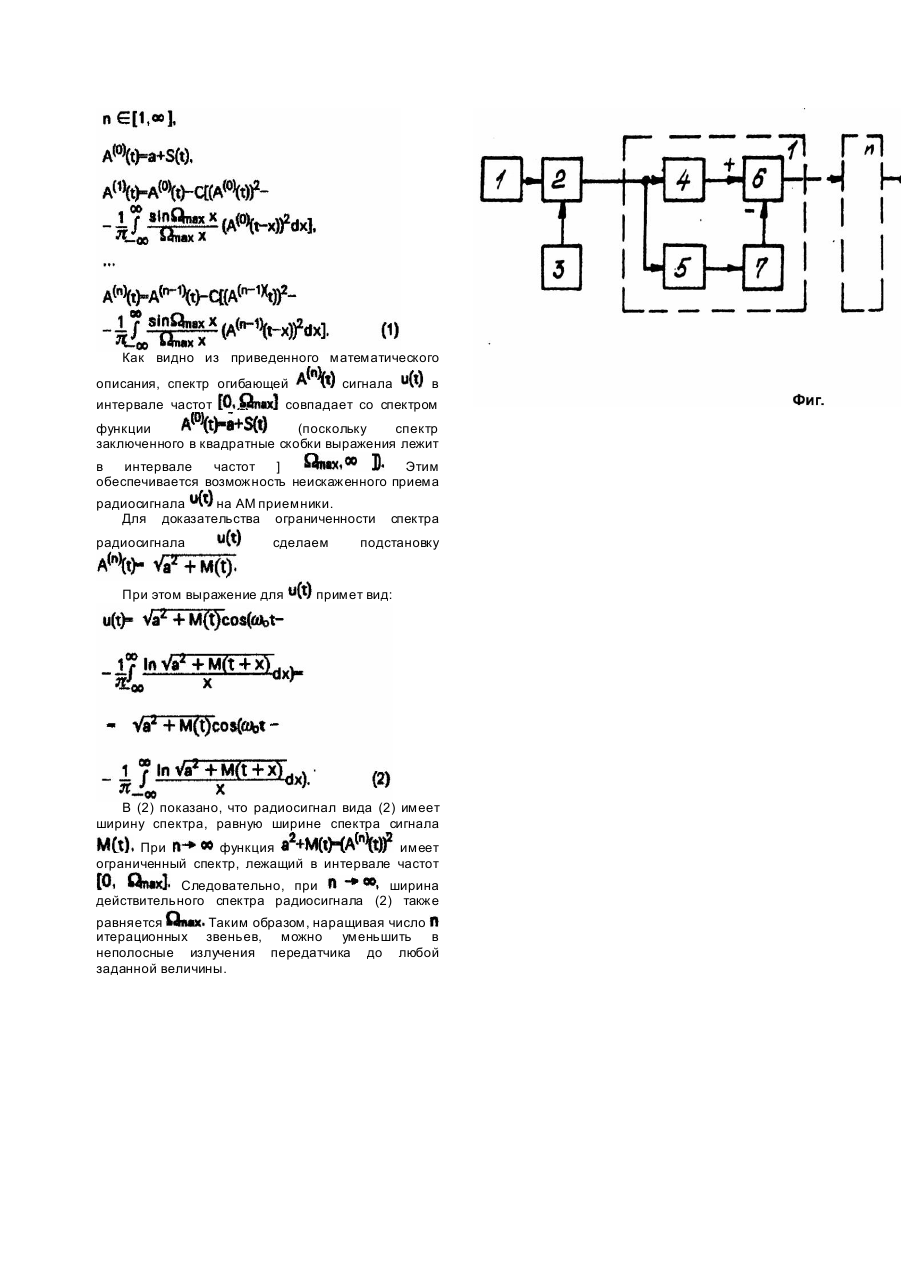

Изобретение относится к радиотехнике и может быть использовано в радиовещании. Известно радиопередающее устройство, содержащее источник информационного звукового сигнала и формирователь радиосигналов с амплитудно-фазовой модуляцией, выход которого является выходом радиопередающего устройства, последовательно соединенные блок вычитания, квадратор, усилитель и фильтр верхних частот, выход которого подключен к инвертирующему входу блока вычитания, неинвертирующий вход которого подключен к выходу источника информационного звукового сигнала, при этом вход формирователя высокочастотных сигналов с амплитудно-фазовой модуляцией подключен к выходу квадратора. Недостатком известного устройства является низкий уровень подавления внеполосных излучений. Известно выбранное в качестве прототипа радиопередающее устройство, содержащее последовательно соединенные задающий генератор, фазовый модулятор и амплитудный модулятор, выход которого соединен с выходом устройства, блок вычитания, первый вход которого соединен со входом устройства, а выход которого соединен с его вторым входом через последовательно соединенные квадратор, усилитель и фильтр верхних частот (ФВЧ), нелинейно-интегрирующее устройство, вход которого соединен с выходом квадратора, а выход с управляющим входом фазового модулятора, линию задержки, вход которой соединен с выходом квадратора, выход которой через извлекатель квадратного корня соединен с управляющим входом амплитудного модулятора. Недостатком прототипа также является низкое подавление внеполосных излучений. Цель изобретения - уменьшение внеполосных излучений передатчика. Другими видами технического результата, достигаемого при использовании данного технического решения, являются уменьшение искажений информационного сигнала, расширение зоны обслуживания передатчика, снижение потребления передатчиком электроэнергии, возможность выполнения передатчика в цифровой реализации. Поставленная цель достигается тем, что в радиопередающем устройстве, содержащем последовательно соединенные задающий генератор, фазовый модулятор и амплитудный модулятор, выход которого соединен с выходом устройства, последовательно соединенные логарифматор и широкополосный фазовращатель (ШПФ), линию задержки, вход которой соединен со входом логарифматора, блок суммирования, первый вход которого соединен с источником передаваемого информационного сигнала, второй вход которого соединен с задатчиком постоянной составляющей, причем выход ШПФ соединен с управляющим входом фазового модулятора, выход линии задержки соединен с управляющим входом амплитудного модулятора, а также дополнительно введены каскадно соединенные итерационные звенья, количество которых может быть любым, но не меньшим одного, каждое из которых содержит сумматор, выход которого соединен с выходом итерационного звена, неинвертирующий вход которого через линию задержки соединен со входом итерационного звена, инверсный вход которого через последовательно включенные квадратор и ФВЧ соединен со входом итерационного звена, причем вход первого итерационного звена соединен с выходом блока суммирования, а выход последнего итерационного звена соединен со входом логарифматора. На чертеже (фиг.) изображена структурная схема радиопередающего устройства. Устройство содержит источник передаваемого информационного сигнала 1, блок суммирования 2, задатчик постоянной составляющей 3, линии задержки 4 и 8, квадратор 5, сумматор 6, ФВЧ 7, логарифматор 9, ШПФ 10, амплитудный модулятор 11, фазовый модулятор 12, задающий генератор 13. Устройство работает следующим образом. С выхода источника 1 передаваемого информационного сигнала сигнал поступает на вход блока суммирования 2, на второй вход которого поступает постоянная составляющая а от задатчика 3 постоянной составляющей. С выхода блока суммирования 2 сигнал поступает на вход первого итерационного звена. На выходе квадратора 5 первого итерационного звена сигнала описывается выражением где выражением - постоянная, а на выходе ФВЧ 7 Линия задержки 4 служит для компенсации задержки сигнала в блоках 5 и 7 устройства. В результате, на выходе первого итерационного звена имеем сигнал а на выходе последнего итерационного звена сигнал описывается выражением С выхода, последнего итерационного звена сигнал поступает на вход логарифматор 9. С выхода логарифматора 9 сигнал поступает на вход ШПФ 10, с выхода которого сигнал поступает на управляющий вход фазового модулятора 12. На управляющий вход амплитудного модулятора 11 поступает сигнал с выхода последнего итерационного звена через линию задержки 8, служащую для компенсации задержки сигнала в блоках 9 и 10 устройства. В результате, сигнал на выходе радиопередающего устройства описывается выражением: где Как видно из приведенного математического описания, спектр огибающей сигнала в интервале частот совпадает со спектром функции (поскольку спектр заключенного в квадратные скобки выражения лежит в интервале частот ] Этим обеспечивается возможность неискаженного приема радиосигнала на AM приемники. Для доказательства ограниченности радиосигнала сделаем При этом выражение для спектра подстановку примет вид: В (2) показано, что радиосигнал вида (2) имеет ширину спектра, равную ширине спектра сигнала При функция имеет ограниченный спектр, лежащий в интервале частот Следовательно, при ширина действительного спектра радиосигнала (2) также равняется Таким образом, наращивая число итерационных звеньев, можно уменьшить в неполосные излучения передатчика до любой заданной величины.
