Коректор перехресних спотворень кодуючого пристрою системи секам
Номер патенту: 11895
Опубліковано: 25.12.1996
Автори: Гофайзен Олег Вікторович, Горьєв Сергій Адольфович, Крюкова Тетяна Дмитрівна
Формула / Реферат
Корректор перекрестных искажений кодирующего устройства системы СЕКАМ, содержащий последовательно соединенные первый фильтр, ограничитель и вычитатель, второй вход которого через первый блок задержки соединен с входом первого фильтра, отличающийся тем, что, с целью повышения точности коррекции перекрестных искажений, введены второй фильтр, второй и третий блоки задержки, второй вычитатель, первый и второй перемножители, и сумматор и генератор комплексного сигнала поднесущей, причем первый фильтр выполнен в виде фильтра нижних частот, объединенные входы второго блока задержки и второго фильтра, также выполненного в виде фильтра нижних частот, являются входом сигнала яркости, выход второго блока задержки через последовательно соединенные второй вычитатель и первый перемножитель соединен с входом первого фильтра, выход второго фильтра соединен с вторым входом второго вычитателя и с входом третьего блока задержки, выход первого вычитателя через последовательно соединенные второй перемножитель и сумматор соединен с выходом корректора перекрестных искажений кодирующего устройства системы СЕКАМ, второй вход сумматора соединен с выходом третьего блока задержки, а вторые входы первого и второго перемножителей соединены с соответствующими выходами генератора комплексного сигнала поднесущей.
Текст

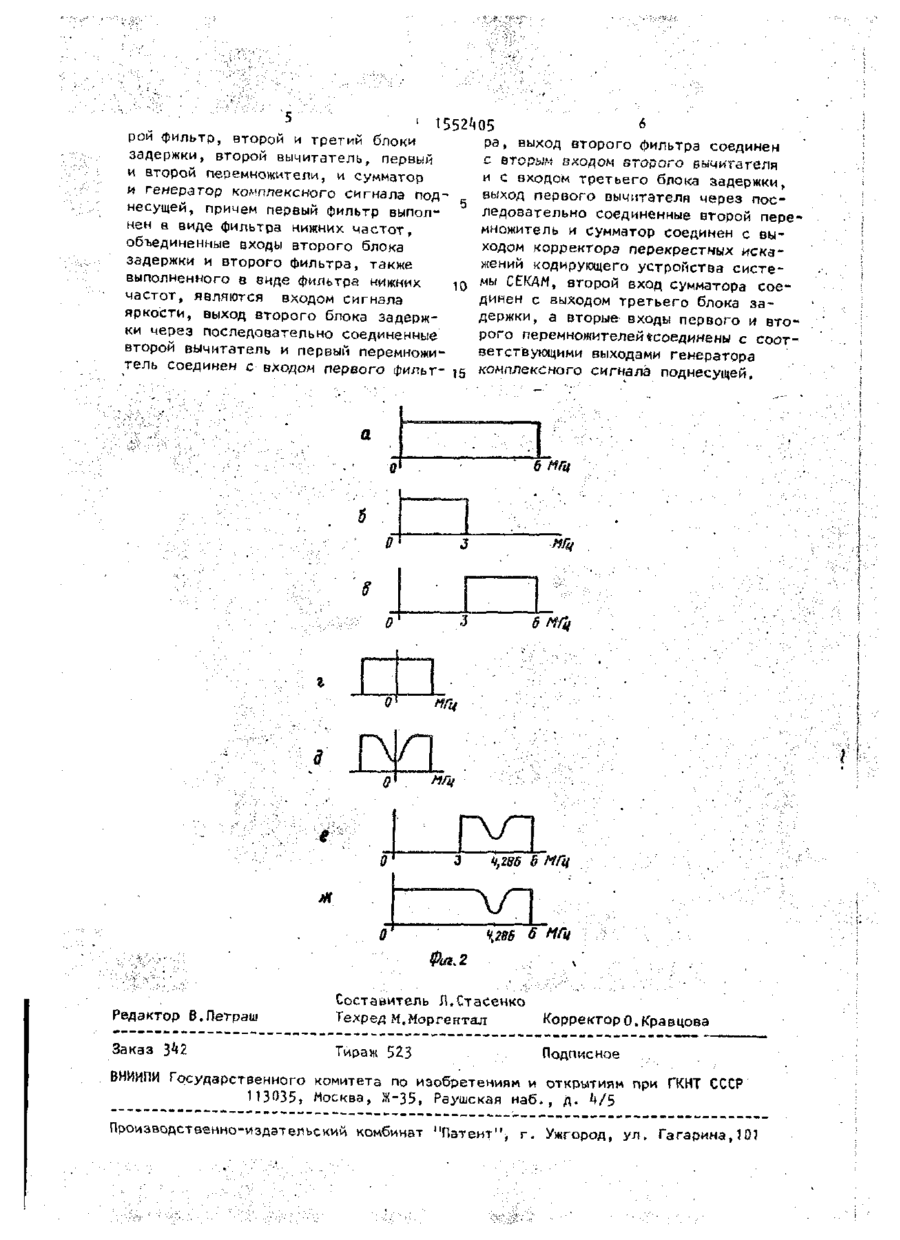

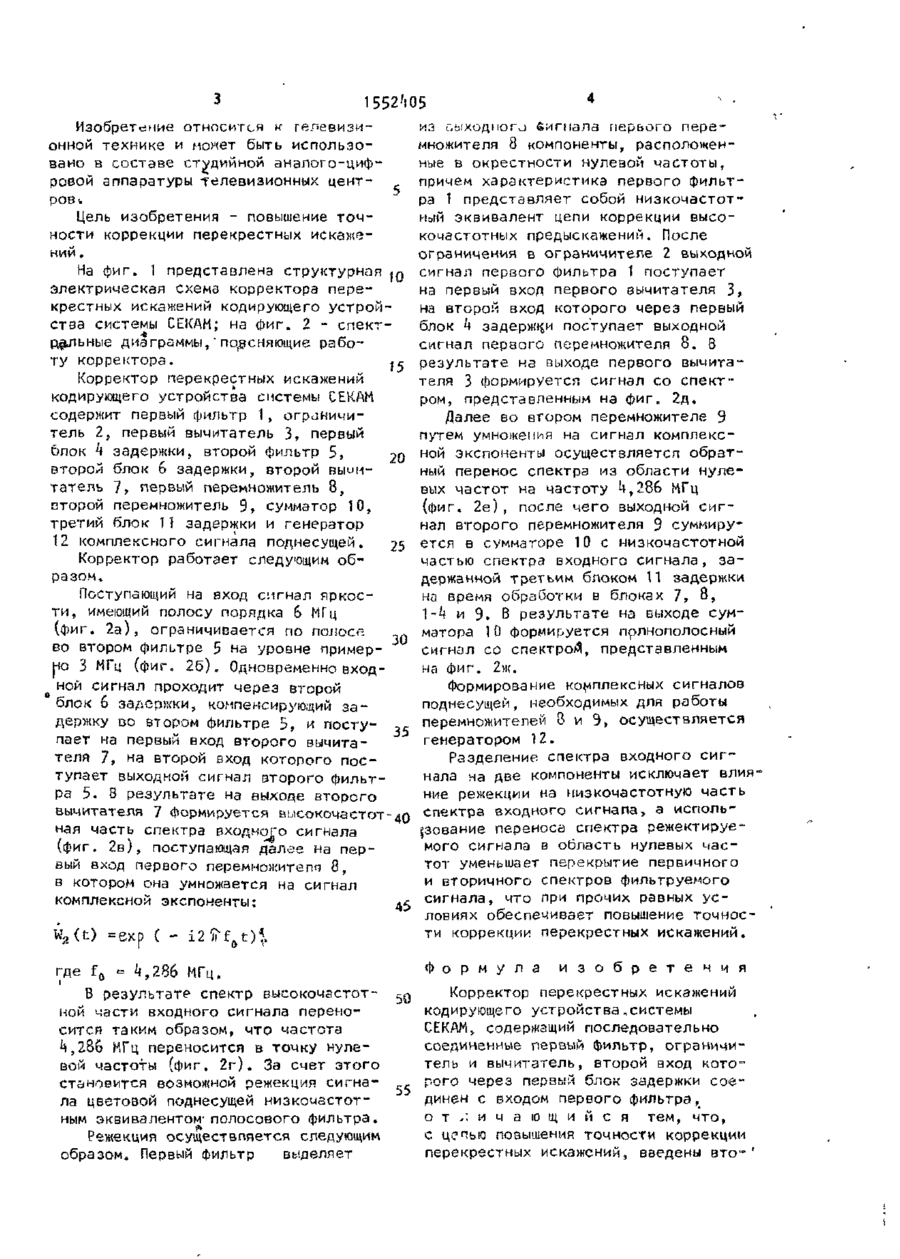

СОЮЗ СОВЕТСКИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИН • • v 1 (51)5 H Ofr N 11/18 ГОСУДАРСТВЕННЫЙ НОМИТЄТ ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ ПРИ ГННТ СССР • 1 (2Ї) ^379331/2^-09 (22) 15.02.88 , ' ( W 23.03.90 Бюл; № 11 (71) Одесский электротехнический институт связи им. А.С.Попова (72) О.В.Гофайзен, С.А.Горьев и Т.Д.Крюкова (53) 621.397 (088.8) (56) Авторское свидетельство СССР № 720818, кл. Н Ой N 11/18, 1978. (5*0 КОРРЕКТОР ПЕРЕКРЕСТНЫХ ИСКАЖЕНИЙ КОДИРУЮЩЕГО УСТРОЙСТВА СИСТЕМЫ СЕКАМ (57) Изобретение относится к телевидению. Цель изобретения - повышение точности коррекции перекрестных иска жений. Корректор содержит фильтры 1 и 5, ограничитель 2, вычитатели 3 и 7, блоки задержки А, 6 и 11, перемножители 8 и 9, сумматор 10 и генератор 12 комплексного сигнала поднесущей, В данном корректоре разделение спектра входного сигнала на две компоненты исключает влияние режекции на низкочастотную часть спектра входного сигнала, а использование переноса спектра режектируемого сигнала в область нулевых частот уменьшает перекрытие первичного и вторичного спектров фильтруемого сигнала. Это обеспечивает повышение точности коррекции перекрестных искажений. 2 ил. . СЛ СП го О Т З 1552'іО5 Изобретение относится i телевизиf из выходного бипіала пєр&ого переонной технике и мокет быть использомножителя 8 компоненты, расположенвано в составе студийной аналого-цифные в окрестности нулевой частоты, ровой аппаратуры телевизионных центпричем характеристика первого фильтров
ДивитисяДодаткова інформація
Назва патенту англійськоюCorrector of cross formations for secam coding device
Автори англійськоюHofaizen Oleh Viktorovych, Horiev Serhii Adolfovych, Kriukova Tetiana Dmytrivna
Назва патенту російськоюКорректор перекрестных образований кодирующего устройства системы секам
Автори російськоюГофайзен Олег Викторович, Горьев Сергей Адольфович, Крюкова Татьяна Дмитриевна
МПК / Мітки
МПК: H04N 11/06
Мітки: спотворень, пристрою, секам, коректор, перехресних, системі, кодуючого
