Кольоромузичний пристрій

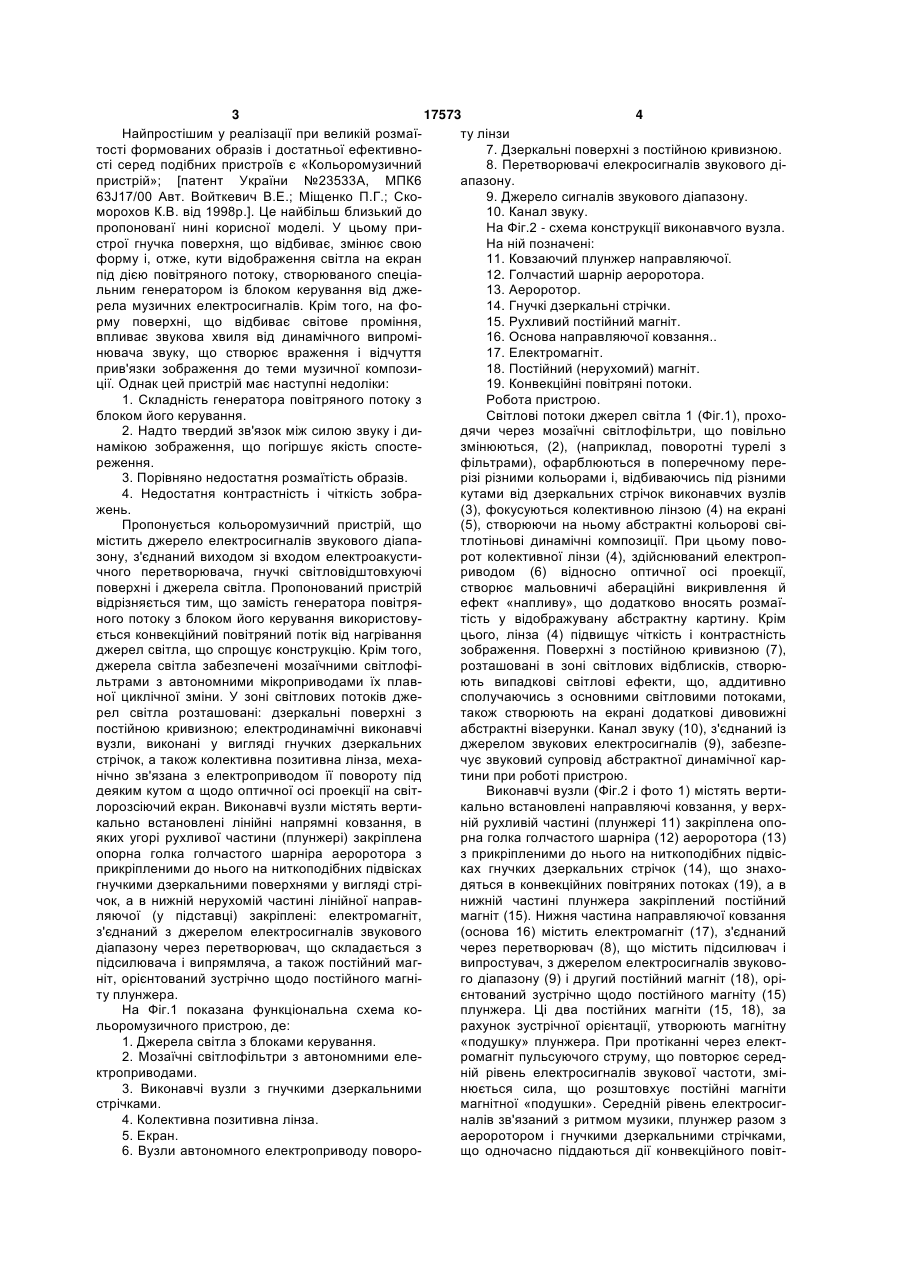

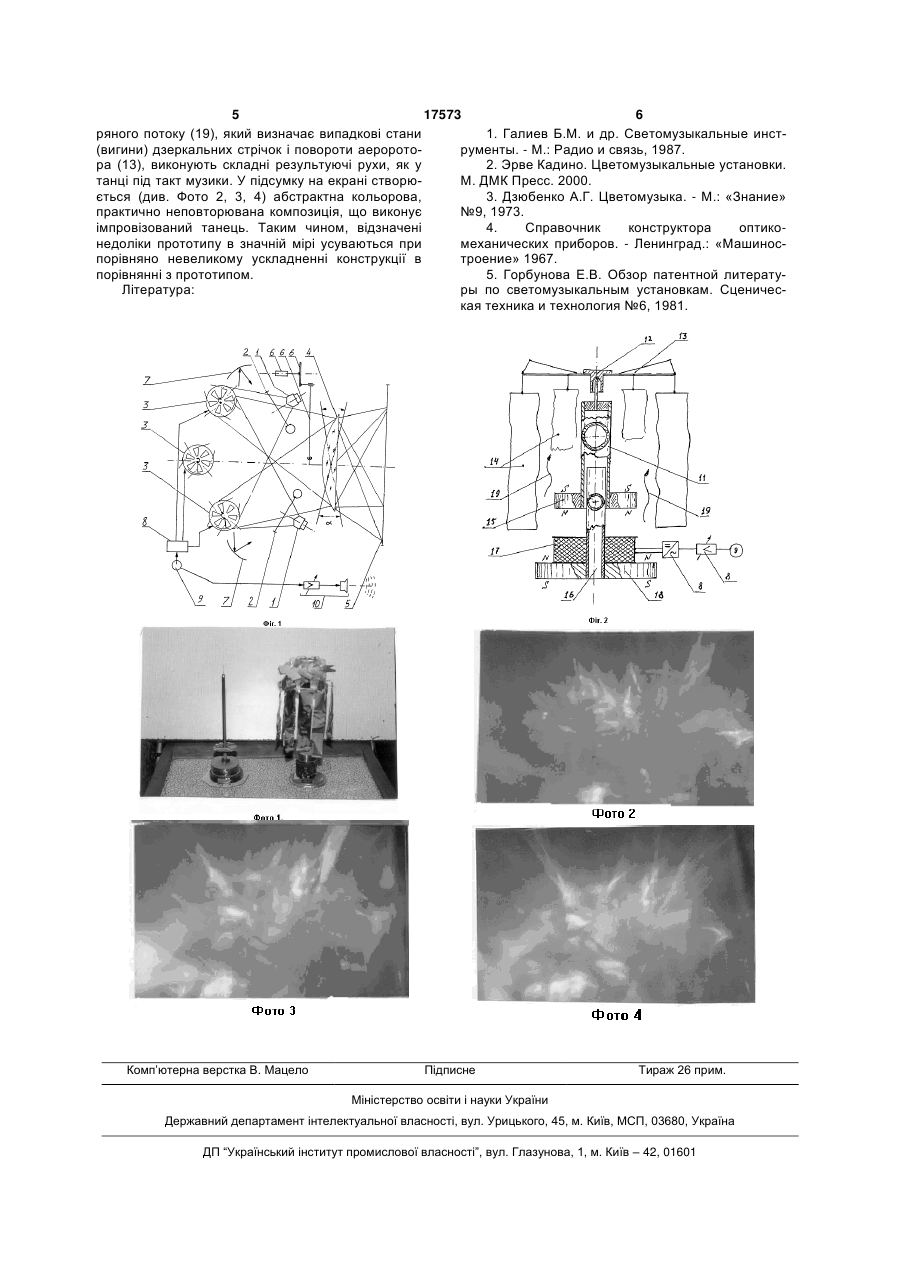

Кольоромузичний пристрій, що містить джерело електросигналів звукового діапазону, вихід якого під'єднано до входу перетворювача електроакустичних сигналів, джерело світла з блоком керування, гнучкі віддзеркалюючі поверхні, генератор повітряного потоку з блоком його керування і екран, який відрізняється тим, що як генератор повітряного потоку з блоком його керування використані конвенційні повітряні потоки від нагрівальних джерел світла, що оснащені мозаїчними світлофільтрами з автономними електроприводами для зміни світлофільтрів, а в зоні світлових потоків 3 17573 4 Найпростішим у реалізації при великій розмаїту лінзи тості формованих образів і достатньої ефективно7. Дзеркальні поверхні з постійною кривизною. сті серед подібних пристроїв є «Кольоромузичний 8. Перетворювачі елекросигналів звукового діпристрій»; [патент України №23533А, МПК6 апазону. 63J17/00 Авт. Войткевич В.Е.; Міщенко П.Г.; Ско9. Джерело сигналів звукового діапазону. морохов К.В. від 1998р.]. Це найбільш близький до 10. Канал звуку. пропонованї нині корисної моделі. У цьому приНа Фіг.2 - схема конструкції виконавчого вузла. строї гнучка поверхня, що відбиває, змінює свою На ній позначені: форму і, отже, кути відображення світла на екран 11. Ковзаючий плунжер направляючої. під дією повітряного потоку, створюваного спеціа12. Голчастий шарнір аероротора. льним генератором із блоком керування від дже13. Аероротор. рела музичних електросигналів. Крім того, на фо14. Гнучкі дзеркальні стрічки. рму поверхні, що відбиває світове проміння, 15. Рухливий постійний магніт. впливає звукова хвиля від динамічного випромі16. Основа направляючої ковзання.. нювача звуку, що створює враження і відчуття 17. Електромагніт. прив'язки зображення до теми музичної компози18. Постійний (нерухомий) магніт. ції. Однак цей пристрій має наступні недоліки: 19. Конвекційні повітряні потоки. 1. Складність генератора повітряного потоку з Робота пристрою. блоком його керування. Світлові потоки джерел світла 1 (Фіг.1), прохо2. Надто твердий зв'язок між силою звуку і дидячи через мозаїчні світлофільтри, що повільно намікою зображення, що погіршує якість спостезмінюються, (2), (наприклад, поворотні турелі з реження. фільтрами), офарблюються в поперечному пере3. Порівняно недостатня розмаїтість образів. різі різними кольорами і, відбиваючись під різними 4. Недостатня контрастність і чіткість зобракутами від дзеркальних стрічок виконавчих вузлів жень. (3), фокусуються колективною лінзою (4) на екрані Пропонується кольоромузичний пристрій, що (5), створюючи на ньому абстрактні кольорові свімістить джерело електросигналів звукового діапатлотіньові динамічні композиції. При цьому повозону, з'єднаний виходом зі входом електроакустирот колективної лінзи (4), здійснюваний електропчного перетворювача, гнучкі світловідштовхуючі риводом (6) відносно оптичної осі проекції, поверхні і джерела світла. Пропонований пристрій створює мальовничі абераційні викривлення й відрізняється тим, що замість генератора повітряефект «напливу», що додатково вносять розмаїного потоку з блоком його керування використовутість у відображувану абстрактну картину. Крім ється конвекційний повітряний потік від нагрівання цього, лінза (4) підвищує чіткість і контрастність джерел світла, що спрощує конструкцію. Крім того, зображення. Поверхні з постійною кривизною (7), джерела світла забезпечені мозаїчними світлофірозташовані в зоні світлових відблисків, створюльтрами з автономними мікроприводами їх плавють випадкові світлові ефекти, що, аддитивно ної циклічної зміни. У зоні світлових потоків джесполучаючись з основними світловими потоками, рел світла розташовані: дзеркальні поверхні з також створюють на екрані додаткові дивовижні постійною кривизною; електродинамічні виконавчі абстрактні візерунки. Канал звуку (10), з'єднаний із вузли, виконані у вигляді гнучких дзеркальних джерелом звукових електросигналів (9), забезпестрічок, а також колективна позитивна лінза, мехачує звуковий супровід абстрактної динамічної карнічно зв'язана з електроприводом її повороту під тини при роботі пристрою. деяким кутом α щодо оптичної осі проекції на світВиконавчі вузли (Фіг.2 і фото 1) містять вертилорозсіючий екран. Виконавчі вузли містять вертикально встановлені направляючі ковзання, у верхкально встановлені лінійні напрямні ковзання, в ній рухливій частині (плунжері 11) закріплена опояких угорі рухливої частини (плунжері) закріплена рна голка голчастого шарніра (12) аероротора (13) опорна голка голчастого шарніра аероротора з з прикріпленими до нього на ниткоподібних підвісприкріпленими до нього на ниткоподібних підвісках ках гнучких дзеркальних стрічок (14), що знахогнучкими дзеркальними поверхнями у вигляді стрідяться в конвекційних повітряних потоках (19), а в чок, а в нижній нерухомій частині лінійної направнижній частині плунжера закріплений постійний ляючої (у підставці) закріплені: електромагніт, магніт (15). Нижня частина направляючої ковзання з'єднаний з джерелом електросигналів звукового (основа 16) містить електромагніт (17), з'єднаний діапазону через перетворювач, що складається з через перетворювач (8), що містить підсилювач і підсилювача і випрямляча, а також постійний магвипростувач, з джерелом електросигналів звуковоніт, орієнтований зустрічно щодо постійного магніго діапазону (9) і другий постійний магніт (18), оріту плунжера. єнтований зустрічно щодо постійного магніту (15) На Фіг.1 показана функціональна схема коплунжера. Ці два постійних магніти (15, 18), за льоромузичного пристрою, де: рахунок зустрічної орієнтації, утворюють магнітну 1. Джерела світла з блоками керування. «подушку» плунжера. При протіканні через елект2. Мозаїчні світлофільтри з автономними елеромагніт пульсуючого струму, що повторює середктроприводами. ній рівень електросигналів звукової частоти, змі3. Виконавчі вузли з гнучкими дзеркальними нюється сила, що розштовхує постійні магніти стрічками. магнітної «подушки». Середній рівень електросиг4. Колективна позитивна лінза. налів зв'язаний з ритмом музики, плунжер разом з 5. Екран. аероротором і гнучкими дзеркальними стрічками, 6. Вузли автономного електроприводу поворощо одночасно піддаються дії конвекційного повіт 5 17573 6 ряного потоку (19), який визначає випадкові стани 1. Галиев Б.М. и др. Светомузыкальные инст(вигини) дзеркальних стрічок і повороти аеророторументы. - М.: Радио и связь, 1987. ра (13), виконують складні результуючі рухи, як у 2. Эрве Кадино. Цветомузыкальные установки. танці під такт музики. У підсумку на екрані створюМ. ДМК Пресс. 2000. ється (див. Фото 2, 3, 4) абстрактна кольорова, 3. Дзюбенко А.Г. Цветомузыка. - М.: «Знание» практично неповторювана композиція, що виконує №9, 1973. імпровізований танець. Таким чином, відзначені 4. Справочник конструктора оптиконедоліки прототипу в значній мірі усуваються при механических приборов. - Ленинград.: «Машиноспорівняно невеликому ускладненні конструкції в троение» 1967. порівнянні з прототипом. 5. Горбунова Е.В. Обзор патентной литератуЛітература: ры по светомузыкальным установкам. Сценическая техника и технология №6, 1981. Комп’ютерна верстка В. Мацело Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
