Апарат пускорегулюючий

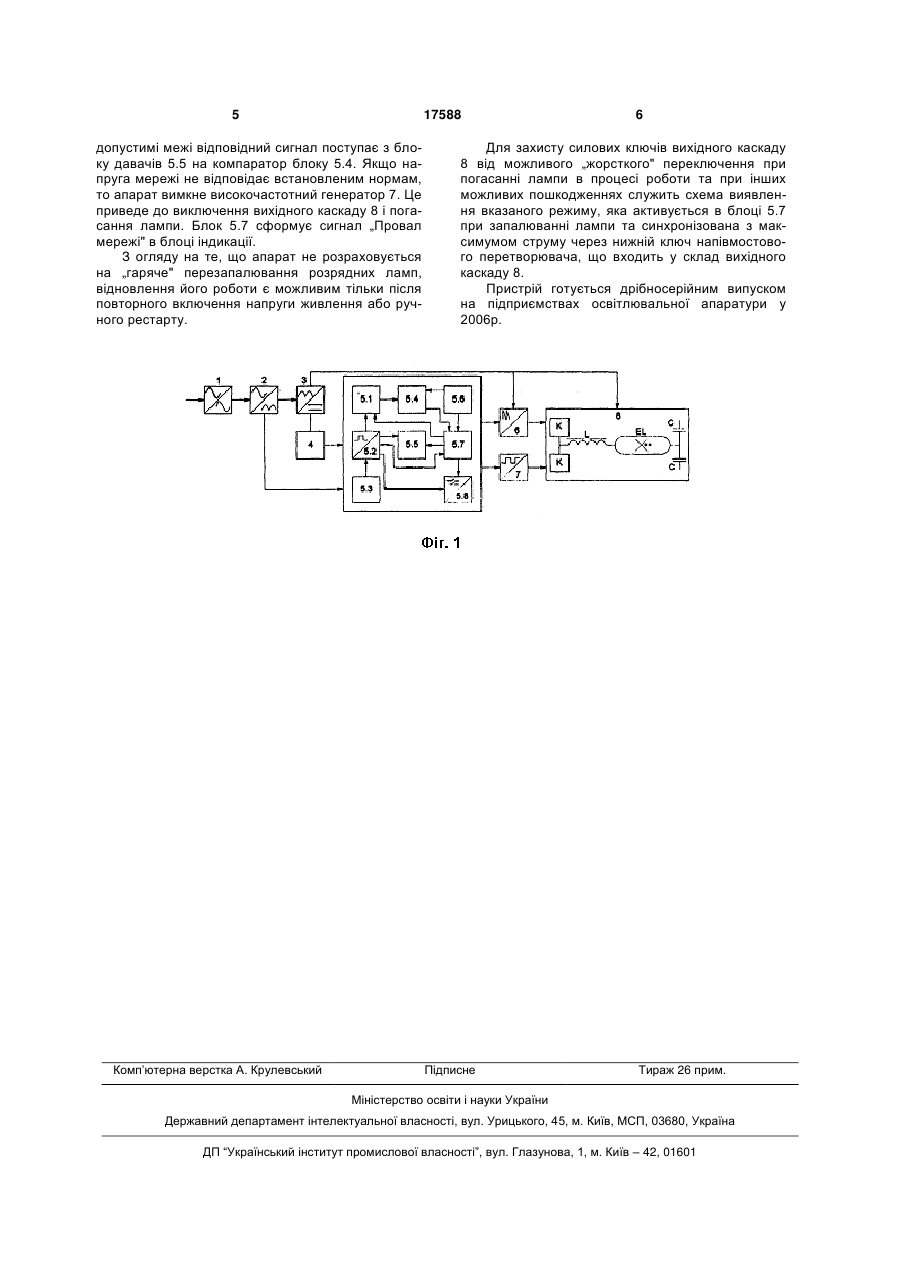

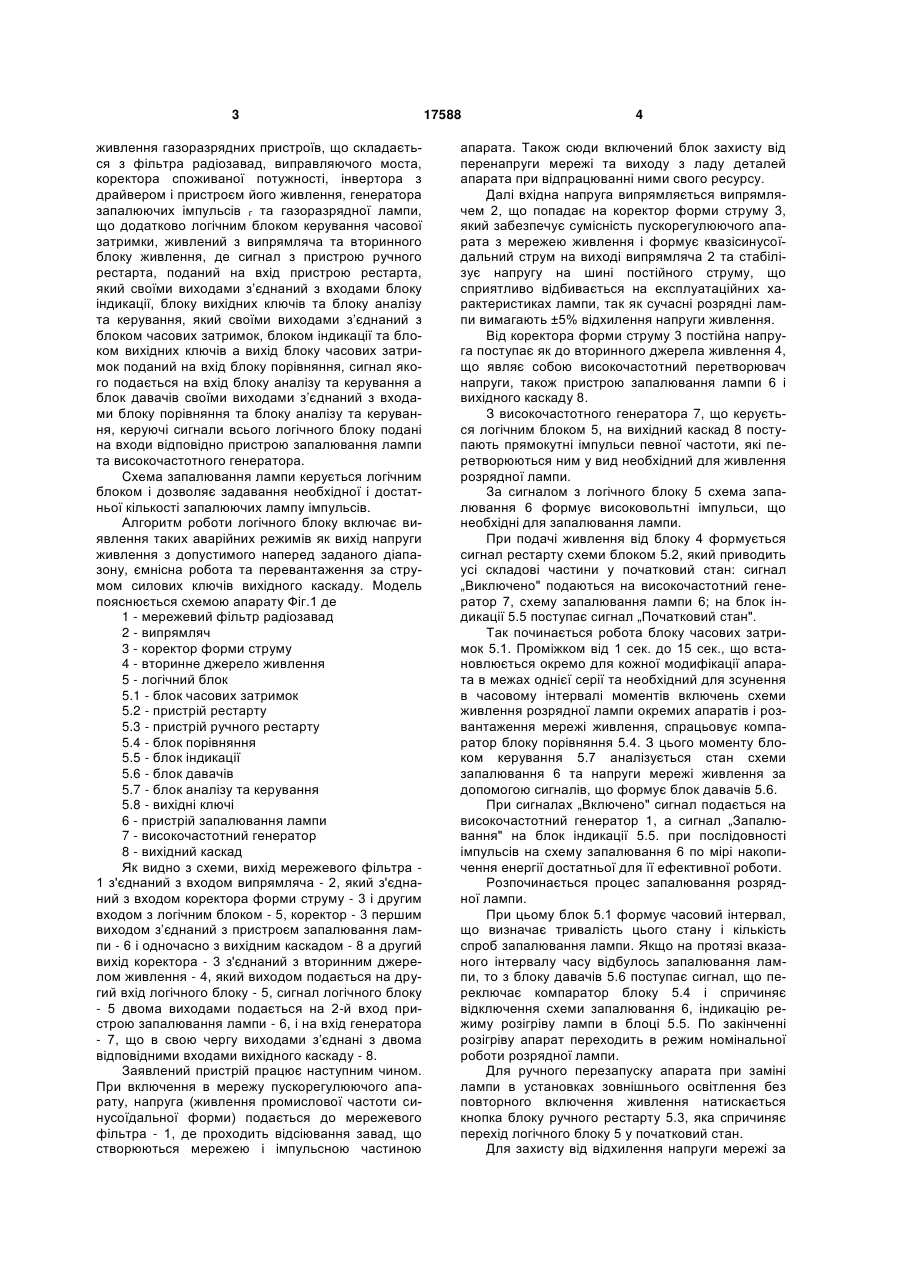

1. Апарат пускорегулюючий для живлення газорозрядних пристроїв, що складається з фільтра радіозавад, випрямляючого моста, коректора споживаної потужності, інвертора з драйвером і пристроєм його живлення, генератора запалюючих імпульсів, який відрізняється тим, що він додатково оснащений логічним блоком керування часової затримки (5), який живиться з випрямляча (2) та вторинного блока живлення (4), де сигнал з пристрою ручного рестарта (5.3) поданий на вхід 3 живлення газоразрядних пристроїв, що складається з фільтра радіозавад, виправляючого моста, коректора споживаної потужності, інвертора з драйвером і пристроєм його живлення, генератора запалюючих імпульсів г та газоразрядної лампи, що додатково логічним блоком керування часової затримки, живлений з випрямляча та вторинного блоку живлення, де сигнал з пристрою ручного рестарта, поданий на вхід пристрою рестарта, який своїми виходами з’єднаний з входами блоку індикації, блоку вихідних ключів та блоку аналізу та керування, який своїми виходами з’єднаний з блоком часових затримок, блоком індикації та блоком вихідних ключів а вихід блоку часових затримок поданий на вхід блоку порівняння, сигнал якого подається на вхід блоку аналізу та керування а блок давачів своїми виходами з’єднаний з входами блоку порівняння та блоку аналізу та керування, керуючі сигнали всього логічного блоку подані на входи відповідно пристрою запалювання лампи та високочастотного генератора. Cхема запалювання лампи керується логічним блоком і дозволяє задавання необхідної і достатньої кількості запалюючих лампу імпульсів. Алгоритм роботи логічного блоку включає виявлення таких аварійних режимів як вихід напруги живлення з допустимого наперед заданого діапазону, ємнісна робота та перевантаження за струмом силових ключів вихідного каскаду. Модель пояснюється схемою апарату Фіг.1 де 1 - мережевий фільтр радіозавад 2 - випрямляч 3 - коректор форми струму 4 - вторинне джерело живлення 5 - логічний блок 5.1 - блок часових затримок 5.2 - пристрій рестарту 5.3 - пристрій ручного рестарту 5.4 - блок порівняння 5.5 - блок індикації 5.6 - блок давачів 5.7 - блок аналізу та керування 5.8 - вихідні ключі 6 - пристрій запалювання лампи 7 - високочастотний генератор 8 - вихідний каскад Як видно з схеми, вихід мережевого фільтра 1 з'єднаний з входом випрямляча - 2, який з'єднаний з входом коректора форми струму - 3 і другим входом з логічним блоком - 5, коректор - 3 першим виходом з’єднаний з пристроєм запалювання лампи - 6 і одночасно з вихідним каскадом - 8 а другий вихід коректора - 3 з'єднаний з вторинним джерелом живлення - 4, який виходом подається на другий вхід логічного блоку - 5, сигнал логічного блоку - 5 двома виходами подається на 2-й вход пристрою запалювання лампи - 6, і на вхід генератора - 7, що в свою чергу виходами з’єднані з двома відповідними входами вихідного каскаду - 8. Заявлений пристрій працює наступним чином. При включення в мережу пускорегулюючого апарату, напруга (живлення промислової частоти синусоїдальної форми) подається до мережевого фільтра - 1, де проходить відсіювання завад, що створюються мережею і імпульсною частиною 17588 4 апарата. Також сюди включений блок захисту від перенапруги мережі та виходу з ладу деталей апарата при відпрацюванні ними свого ресурсу. Далі вхідна напруга випрямляється випрямлячем 2, що попадає на коректор форми струму 3, який забезпечує сумісність пускорегулюючого апарата з мережею живлення і формує квазісинусоїдальний струм на виході випрямляча 2 та стабілізує напругу на шині постійного струму, що сприятливо відбивається на експлуатаційних характеристиках лампи, так як сучасні розрядні лампи вимагають ±5% відхилення напруги живлення. Від коректора форми струму 3 постійна напруга поступає як до вторинного джерела живлення 4, що являє собою високочастотний перетворювач напруги, також пристрою запалювання лампи 6 і вихідного каскаду 8. З високочастотного генератора 7, що керується логічним блоком 5, на вихідний каскад 8 поступають прямокутні імпульси певної частоти, які перетворюються ним у вид необхідний для живлення розрядної лампи. За сигналом з логічного блоку 5 схема запалювання 6 формує високовольтні імпульси, що необхідні для запалювання лампи. При подачі живлення від блоку 4 формується сигнал рестарту схеми блоком 5.2, який приводить усі складові частини у початковий стан: сигнал „Виключено" подаються на високочастотний генератор 7, схему запалювання лампи 6; на блок індикації 5.5 поступає сигнал „Початковий стан". Так починається робота блоку часових затримок 5.1. Проміжком від 1 сек. до 15 сек., що встановлюється окремо для кожної модифікації апарата в межах однієї серії та необхідний для зсунення в часовому інтервалі моментів включень схеми живлення розрядної лампи окремих апаратів і розвантаження мережі живлення, спрацьовує компаратор блоку порівняння 5.4. З цього моменту блоком керування 5.7 аналізується стан схеми запалювання 6 та напруги мережі живлення за допомогою сигналів, що формує блок давачів 5.6. При сигналах „Включено" сигнал подається на високочастотний генератор 1, а сигнал „Запалювання" на блок індикації 5.5. при послідовності імпульсів на схему запалювання 6 по мірі накопичення енергії достатньої для її ефективної роботи. Розпочинається процес запалювання розрядної лампи. При цьому блок 5.1 формує часовий інтервал, що визначає тривалість цього стану і кількість спроб запалювання лампи. Якщо на протязі вказаного інтервалу часу відбулось запалювання лампи, то з блоку давачів 5.6 поступає сигнал, що переключає компаратор блоку 5.4 і спричиняє відключення схеми запалювання 6, індикацію режиму розігріву лампи в блоці 5.5. По закінченні розігріву апарат переходить в режим номінальної роботи розрядної лампи. Для ручного перезапуску апарата при заміні лампи в установках зовнішнього освітлення без повторного включення живлення натискається кнопка блоку ручного рестарту 5.3, яка спричиняє перехід логічного блоку 5 у початковий стан. Для захисту від відхилення напруги мережі за 5 17588 допустимі межі відповідний сигнал поступає з блоку давачів 5.5 на компаратор блоку 5.4. Якщо напруга мережі не відповідає встановленим нормам, то апарат вимкне високочастотний генератор 7. Це приведе до виключення вихідного каскаду 8 і погасання лампи. Блок 5.7 сформує сигнал „Провал мережі" в блоці індикації. З огляду на те, що апарат не розраховується на „гаряче" перезапалювання розрядних ламп, відновлення його роботи є можливим тільки після повторного включення напруги живлення або ручного рестарту. Комп’ютерна верстка А. Крулевський 6 Для захисту силових ключів вихідного каскаду 8 від можливого „жорсткого" переключення при погасанні лампи в процесі роботи та при інших можливих пошкодженнях служить схема виявлення вказаного режиму, яка активується в блоці 5.7 при запалюванні лампи та синхронізована з максимумом струму через нижній ключ напівмостового перетворювача, що входить у склад вихідного каскаду 8. Пристрій готується дрібносерійним випуском на підприємствах освітлювальної апаратури у 2006р. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
