Пускорегулюючий апарат

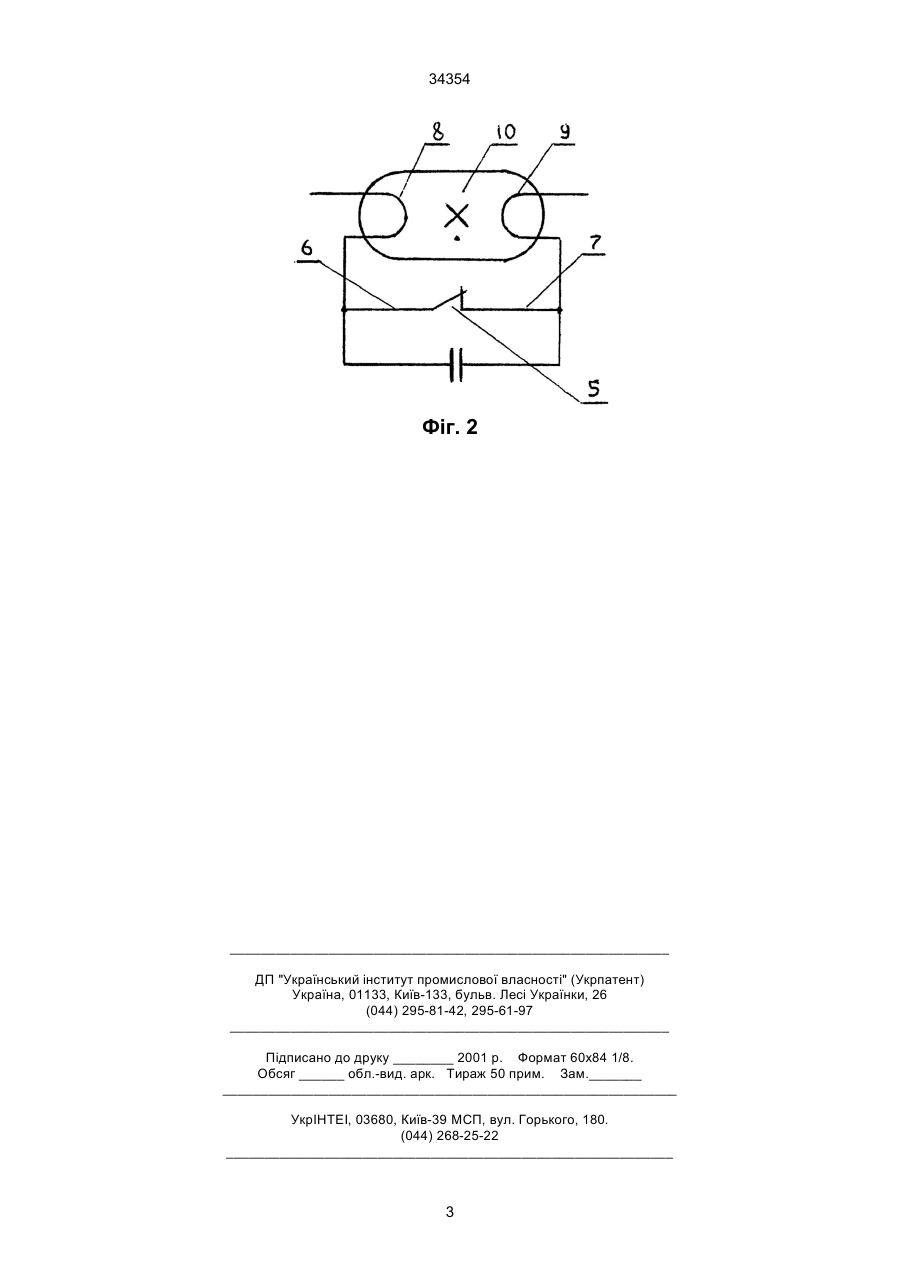

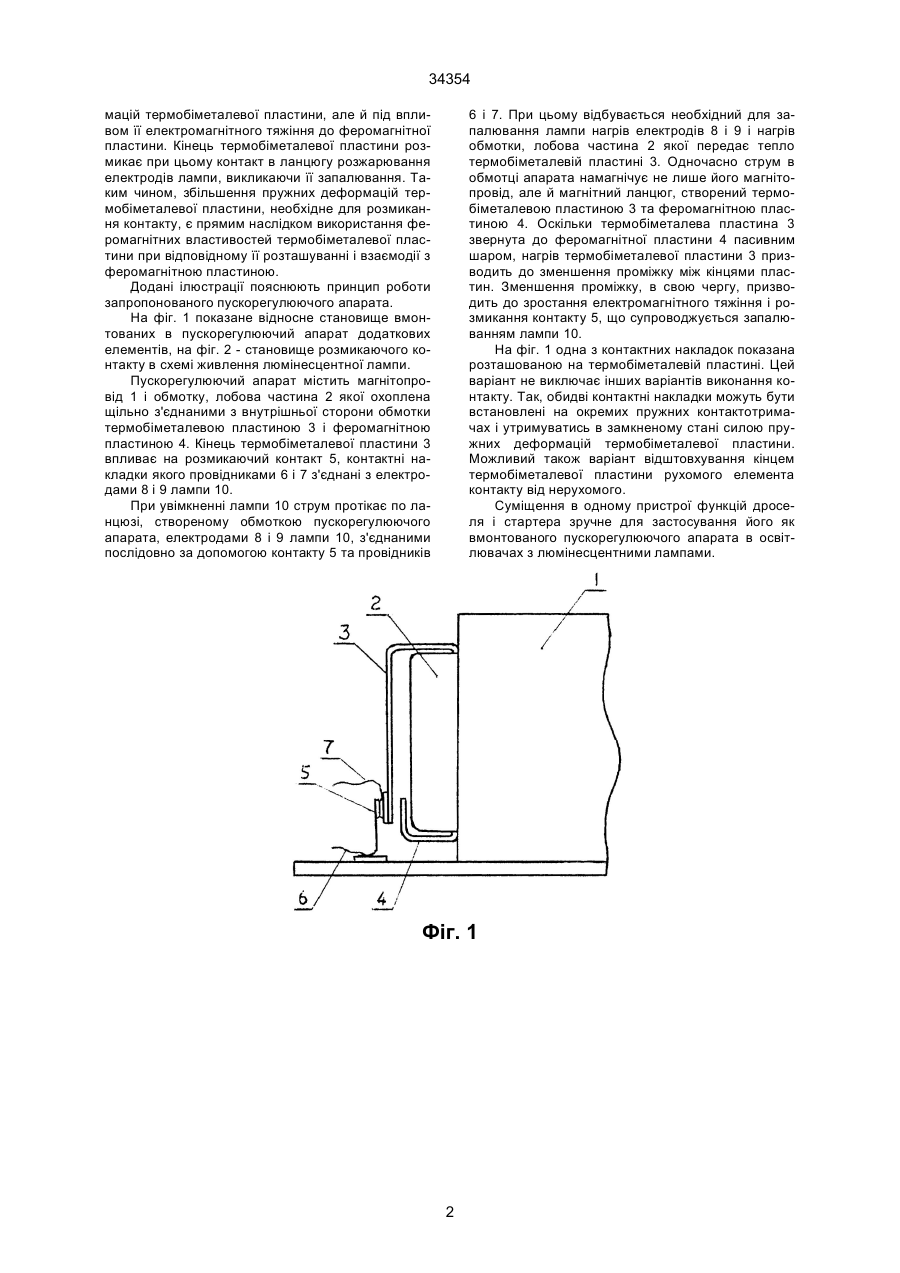

Пускорегулюючий апарат, який містить магнітопровід, обмотку і термобіметалеву пластину, що нагрівається обмоткою і встановлена з можливіс 34354 мацій термобіметалевої пластини, але й під впливом її електромагнітного тяжіння до феромагнітної пластини. Кінець термобіметалевої пластини розмикає при цьому контакт в ланцюгу розжарювання електродів лампи, викликаючи її запалювання. Таким чином, збільшення пружних деформацій термобіметалевої пластини, необхідне для розмикання контакту, є прямим наслідком використання феромагнітних властивостей термобіметалевої пластини при відповідному її розташуванні і взаємодії з феромагнітною пластиною. Додані ілюстрації пояснюють принцип роботи запропонованого пускорегулюючого апарата. На фіг. 1 показане відносне становище вмонтованих в пускорегулюючий апарат додаткових елементів, на фіг. 2 - становище розмикаючого контакту в схемі живлення люмінесцентної лампи. Пускорегулюючий апарат містить магнітопровід 1 і обмотку, лобова частина 2 якої охоплена щільно з'єднаними з внутрішньої сторони обмотки термобіметалевою пластиною 3 і феромагнітною пластиною 4. Кінець термобіметалевої пластини 3 впливає на розмикаючий контакт 5, контактні накладки якого провідниками 6 і 7 з'єднані з електродами 8 і 9 лампи 10. При увімкненні лампи 10 струм протікає по ланцюзі, створеному обмоткою пускорегулюючого апарата, електродами 8 і 9 лампи 10, з'єднаними послідовно за допомогою контакту 5 та провідників 6 і 7. При цьому відбувається необхідний для запалювання лампи нагрів електродів 8 і 9 і нагрів обмотки, лобова частина 2 якої передає тепло термобіметалевій пластині 3. Одночасно струм в обмотці апарата намагнічує не лише його магнітопровід, але й магнітний ланцюг, створений термобіметалевою пластиною 3 та феромагнітною пластиною 4. Оскільки термобіметалева пластина 3 звернута до феромагнітної пластини 4 пасивним шаром, нагрів термобіметалевої пластини 3 призводить до зменшення проміжку між кінцями пластин. Зменшення проміжку, в свою чергу, призводить до зростання електромагнітного тяжіння і розмикання контакту 5, що супроводжується запалюванням лампи 10. На фіг. 1 одна з контактних накладок показана розташованою на термобіметалевій пластині. Цей варіант не виключає інших варіантів виконання контакту. Так, обидві контактні накладки можуть бути встановлені на окремих пружних контактотримачах і утримуватись в замкненому стані силою пружних деформацій термобіметалевої пластини. Можливий також варіант відштовхування кінцем термобіметалевої пластини рухомого елемента контакту від нерухомого. Суміщення в одному пристрої функцій дроселя і стартера зручне для застосування його як вмонтованого пускорегулюючого апарата в освітлювачах з люмінесцентними лампами. Фіг. 1 2 34354 Фіг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
