Пускорегулюючий апарат

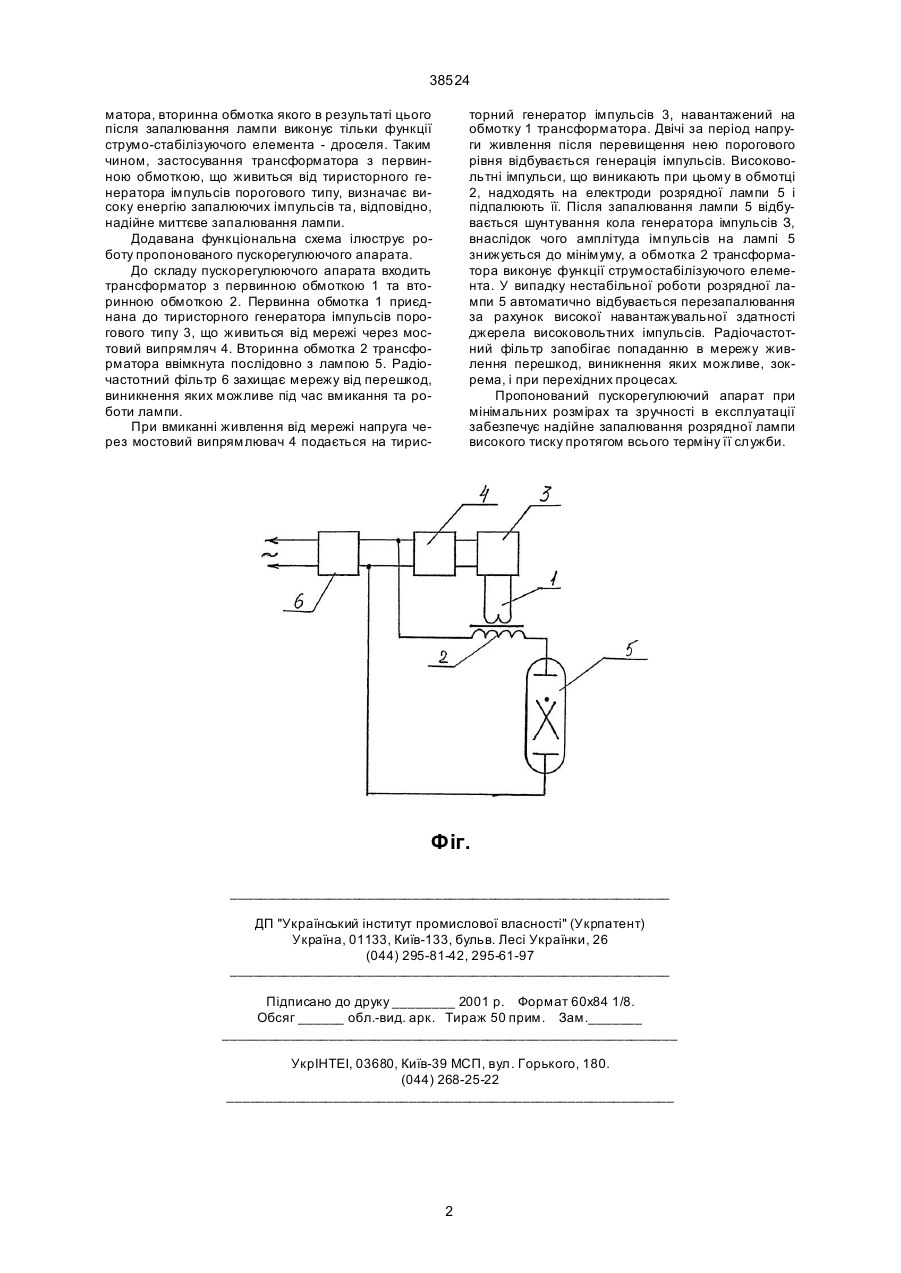

Пускорегулюючий апарат до складу якого входить струмо-стабілізуючий елемент та пов'язаний з ним запалюючий пристрій, який відрізняється тим, що струмо-стабілізуючий елемент виконаний у вигляді вторинної обмотки трансформатора, а запалюючий пристрій включає в себе первинну обмотку цього трансформатора, приєднану до тиристорного генератора імпульсів порогового типу з частотою імпульсів, що дорівнює подвоєній частоті мережі живлення лампи, який живиться від мостового випрямляча. (19) (21) 2000074303 (22) 18.07.2000 (24) 15.05.2001 (33) UA (46) 15.05.2001, Бюл. № 4, 2001 р. (72) Гаряжа Олексій Васильович, Рой Віктор Федорович, Гаряжа Василь Миколайович, Гезуля Наталья Миколаївна (73) ХАРКІВСЬКА ДЕРЖАВН А АКАДЕМІЯ МІСЬКОГО ГОСПОДАРСТВА 38524 матора, вторинна обмотка якого в результаті цього після запалювання лампи виконує тільки функції струмо-стабілізуючого елемента - дроселя. Таким чином, застосування трансформатора з первинною обмоткою, що живиться від тиристорного генератора імпульсів порогового типу, визначає високу енергію запалюючих імпульсів та, відповідно, надійне миттєве запалювання лампи. Додавана функціональна схема ілюструє роботу пропонованого пускорегулюючого апарата. До складу пускорегулюючого апарата входить трансформатор з первинною обмоткою 1 та вторинною обмоткою 2. Первинна обмотка 1 приєднана до тиристорного генератора імпульсів порогового типу 3, що живиться від мережі через мостовий випрямляч 4. Вторинна обмотка 2 трансформатора ввімкнута послідовно з лампою 5. Радіочастотний фільтр 6 захищає мережу від перешкод, виникнення яких можливе під час вмикання та роботи лампи. При вмиканні живлення від мережі напруга через мостовий випрямлювач 4 подається на тирис торний генератор імпульсів 3, навантажений на обмотку 1 трансформатора. Двічі за період напруги живлення після перевищення нею порогового рівня відбувається генерація імпульсів. Високовольтні імпульси, що виникають при цьому в обмотці 2, надходять на електроди розрядної лампи 5 і підпалюють її. Після запалювання лампи 5 відбувається шунтування кола генератора імпульсів З, внаслідок чого амплітуда імпульсів на лампі 5 знижується до мінімуму, а обмотка 2 трансформатора виконує функції струмостабілізуючого елемента. У випадку нестабільної роботи розрядної лампи 5 автоматично відбувається перезапалювання за рахунок високої навантажувальної здатності джерела високовольтних імпульсів. Радіочастотний фільтр запобігає попаданню в мережу живлення перешкод, виникнення яких можливе, зокрема, і при перехідних процесах. Пропонований пускорегулюючий апарат при мінімальних розмірах та зручності в експлуатації забезпечує надійне запалювання розрядної лампи високого тиску протягом всього терміну її служби. Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 2
