Спосіб об`єктивної діагностики кольору біотканини з ділянки синця або трупної плями

Завантажити PDF файл.

Формула / Реферат

Спосіб об'єктивної діагностики кольору біологічної тканини з ділянки синця або трупної плями за допомогою Інтегруючої сфери шляхом спектрофотометричних вимірювань коефіцієнтів дифузного відбивання зразків інтактної І шкіри з синцем або трупною плямою та знаходження їх координат кольоровості за міжнародною трикомпонентною колориметричною системою RGB, який відрізняється тим, що вимірюють коефіцієнти дифузного відбивання rl Інтактної і шкіри з синцем або трупною плямою І визначають їх різницю - параметр  з наступним розрахунком координат кольоровості окремо гемоглобіну за виразом Hq = Pqmax - Pq. де Pqmax - максимальна РІЗНИЦЯ коефіцієнтів дифузного відбивання Інтактної і шкіри з синцем або трупною плямою у вимірюваному спектральному Інтервалі; Pq - різниці коефіцієнтів дифузного відбивання інтактної І шкіри з синцем або трупною плямою на всіх Інших довжинах хвиль, а за їх допомогою координат кольоровості синця у початковій стадії розвитку або     трупної     плями     за     виразом   а для кінцевої стадії розвитку синця за виразом   причому для компенсації недостатньої яскравості поверхні зразка, що є вторинним джерелом світла, використовують поруч з системами RGB аналогічну систему HLS (XYZ), що дозволяє шляхом автоматичних перерахунків показників Η і S за допомогою програми Corel DRAW і використанням бібліотеки кольорів PANTONE Spot Color збільшити показник світлоти L зразка І відобразити на моніторі ПК координати кольоровості І реальний колір об'єкта вимірювань при денному освітленні, який метамірно співставляється з кольором зразка, що сприймається візуально.

Текст

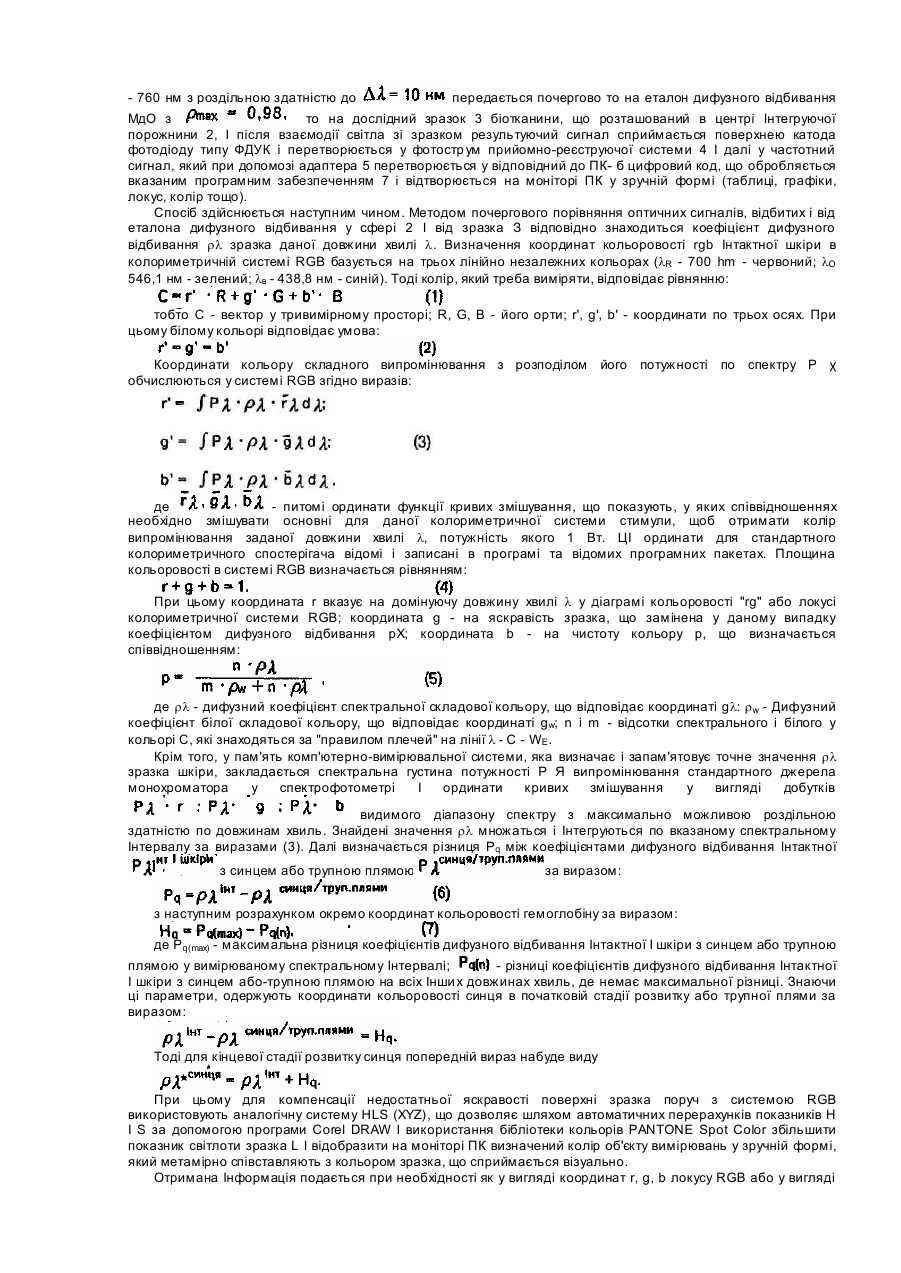

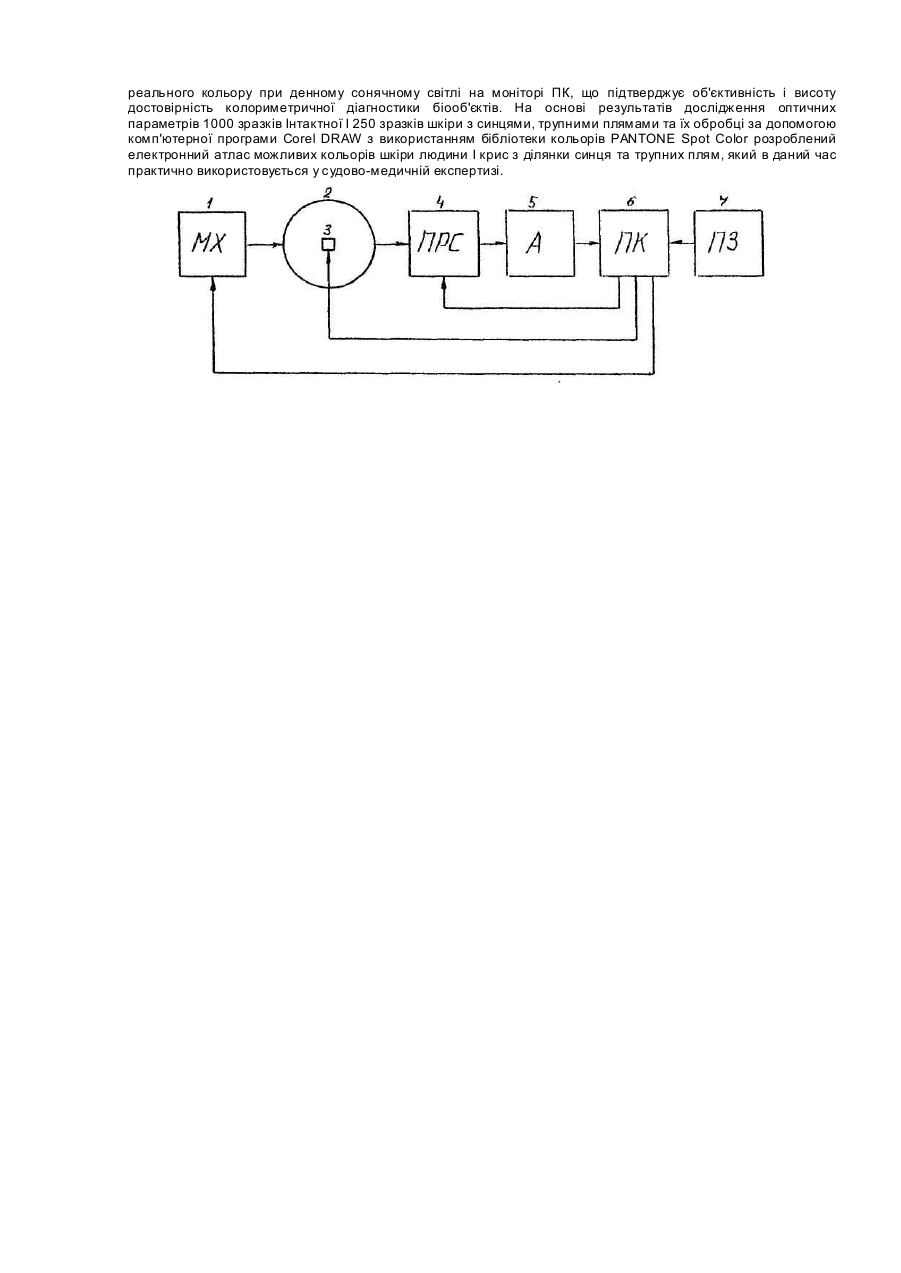

Винахід відноситься до області фотометрії і може використовуватися, зокрема, для визначення кольору синця, трупної плями у судово-медичній експертизі. Відомий спосіб базується на визначенні кольору шкіри з використанням стандартної шкали кольорів (Автандилов Г.Г. Краткая шкала цветов. Практическое пособие для судебно-медицинских экспертов и патологоанатомов. - Μ.: Бюро судмедэкспертизы МЗ КБАССР. 1962. - С.23 (с приложением)). Недоліками його є значні похибки, пов'язані із суб'єктивним сприйняттям кольору, а також відсутність спектрального складу еталонних кольорів, що використовуються у шкалі. Відомий спосіб, який базується на використанні спеціального фотоелектричного колориметра ФМ-104М зі стандартним колориметричним джерелом "С" (6500 К), спектр випромінювання якого Імітує спектр денного світла. Кольоровість зразка при цьому характеризується певною довжиною хвилі - l, чистота кольору - r, а яскравість - коефіцієнтом відбивання р, спектр якого для кожного зразка у видимій області довжин хвиль знімався за допомогою спектрофотометра СФ-10 (Жеребцов Л.Д., Василевский В.К., Бремзен С.А. Объективные исследования цвета кожного покрова человека. - Вопросы антропологии: Изд. Московского университета. - Вып. 56,1977. - С. 146-151). Недоліком цього, способу є складність методики вимірювань кольору і інструментального забезпечення, необхідність коригування фотоприймачів колориметрів під певні криві чутли вості, а також тривала статистична обробка результатів Із-за відсутності відповідного програмного алгоритму. За прототип взято спосіб об'єктивної діагностики кольору біотканини з ділянки синця або трупної плями на основі трикомпонентної колориметричної теорії за допомогою інтегруючої сфери. С уть способу полягає у визначенні координат кольоровість х, y, z згідно міжнародних колометричних систем ΧΥΖ або RGB на базі спектрофотометричних вимірювань коефіцієнта дифузного відбивання rl зразків неушкодженої і травмованої тканини (шкіри). Крім цього, отримані результати вимірювань з врахуванням спектральної густини потужності Рl, випромінювання стандартного джерела і ординат кривих змішування х, у, z видимого діапазону спектру обробляються згідно відповідному програмному забезпеченню І подаються у вигляді координат х, у, z (Петрук В.Г., Моканюк О.I., Васильківський I.В., Смолінський Є.С Метод судмедекспертної діагностики давності виникнення тілесних пошкоджень на основі трикомпонентної колориметричної теорії за допомогою інтегруючої сфери. - Вісник ВПІ: Видав. Вінницького держуніверситету, № 4(5), 1994. - С. 14-16). Недоліками вказаного прототипу є відсутність роздільного визначення кольору непошкодженої шкіри та кольору гемоглобіну - пігмента, який, насамперед, визначає колір синця або трупної плями, що вносить, як показали останні дослідження, суттєву похибку в аналіз результатів діагностики у зв'язку з-тим, що розрахований колір знаходиться в ділянці "нереальних" кольорів локусу Χ, Υ, Ζ, а також те, що не враховується реальна яскравість (при сонячному денному світлі) дослідного зразка, яка в цілому не дозволяє перевірити достовірність отриманих результатів за допомогою кольорового атласу. В основу винаходу поставлена задача створення способу об'єктивної діагностики кольору біотканини з ділянки синця або трупної плями, який дозволяє роздільно визначити як колір непошкодженої (Інтактної) біотканини (шкіри), так і окремо колір гемоглобіну - пігменту, що саме визначає колір синця або трупної плями, а також врахувати реальну яскравість дослідного зразка, і за рахунок цього суттєвого збільшити об'єктивність та достовірність діагностики, зокрема і у судмедекспертизі. Поставлена задача вирішується тим, що в способі об'єктивної діагностики кольору біотканини з ділянки синця або трупної плями за допомогою інтегруючої сфери шляхом спектрофотометричних вимірювань, коефіцієнтів дифузного відбивання зразків інтактної і шкіри з синцем або трупною плямою та знаходження їх координат кольоровості за міжнародною трикомпонентною колориметричною системою RGB. Згідно винаходу вимірюють коефіцієнти дифузного відбивання визначають їх Інтактної І шкіри з синцем або трупною плямою і різницю - параметр з наступним розрахунком координат кольоровості окремо гемоглобіну за виразом - максимальна різниця коефіцієнтів дифузного відбивання Інтактної і шкіри з синцем або трупною плямою у вимірювальному спектральному інтервалі; і Pq - різниці коефіцієнтів дифузного відбивання Інтактної І шкіри з синцем або трупною плямою на всіх інших довжинах хвиль, а за їх допомогою координат кольоровості синця саме у початковій стадії розвитку або трупної плями за виразом Тоді для кінцевої стадії розвитку синця попередній вираз набуде виду При цьому для компенсації недостатньої яскравості поверхні зразка поруч з системою RGB використовують аналогічну систему HLS (XYZ). що дозволяє шляхом автоматичних перерахунків показників Η І S за допомогою програми Corel DRAW 1 використання бібліотеки кольорів PANTONE Spot Color збільшити показник світлоти зразка L І відобразити на моніторі ПК визначений колір об'єкту вимірювань у зручній формі, який метамірно співставляють з кольором зразка, що сприймається візуально. Спосіб реалізується на комп'ютерно-вимірювальній системі (фіг.), до складу якої входить 1 монохроматор, оптично зв'язаний з первинним перетворювачем Інтегруючим резонатором у вигляді порожнинної сфери 2 зі зразком біотканини 3, розташованим у її центрі; прийомно-реєстручої системи 4, адаптера 5, що перетворює частотний сигнал у відповідний до персонального комп'ютера 6 код. Крім того, до складу цієї системи входить пакет програмного забезпечення 7, що у операційній систем Window 3.11 за допомогою програми Corel DRAW з використанням бібліотеки кольорів PANTONE Spot Color дозволяє здійснювати не тільки математичні І колориметричні задачі, а й функції управління і зворотньої дії. Пристрій у вигляді комп'ютерно-вимірювальної системи (фіг.), на базі якої реалізується спосіб об'єктивної діагностики кольору біотканини, працює слідуючим чином. Сформований монохроматором І оптичний сигнал певної довжини хвилі у видимому діапазоні спектру 380 - 760 нм з роздільною здатністю до передається почергово то на еталон дифузного відбивання МдО з то на дослідний зразок 3 біотканини, що розташований в центрі Інтегруючої порожнини 2, І після взаємодії світла зі зразком результуючий сигнал сприймається поверхнею катода фотодіоду типу ФДУК і перетворюється у фотостр ум прийомно-реєструючої системи 4 І далі у частотний сигнал, який при допомозі адаптера 5 перетворюється у відповідний до ПК- б цифровий код, що обробляється вказаним програмним забезпеченням 7 і відтворюється на моніторі ПК у зручній формі (таблиці, графіки, локус, колір тощо). Спосіб здійснюється наступним чином. Методом почергового порівняння оптичних сигналів, відбитих і від еталона дифузного відбивання у сфері 2 І від зразка З відповідно знаходиться коефіцієнт дифузного відбивання rl зразка даної довжини хвилі l. Визначення координат кольоровості rgb Інтактної шкіри в колориметричній системі RGB базується на трьох лінійно незалежних кольорах (lR - 700 hm - червоний; lO 546,1 нм - зелений; lв - 438,8 нм - синій). Тоді колір, який треба виміряти, відповідає рівнянню: тобто С - вектор у тривимірному просторі; R, G, В - його орти; r', g', b' - координати по трьох осях. При цьому білому кольорі відповідає умова: Координати кольору складного випромінювання з розподілом його потужності по спектру Ρ χ обчислюються у системі RGB згідно виразів: де - питомі ординати функції кривих змішування, що показують, у яких співвідношеннях необхідно змішувати основні для даної колориметричної системи стимули, щоб отримати колір випромінювання заданої довжини хвилі l, потужність якого 1 Вт. ЦІ ординати для стандартного колориметричного спостерігача відомі і записані в програмі та відомих програмних пакетах. Площина кольоровості в системі RGB визначається рівнянням: При цьому координата r вказує на домінуючу довжину хвилі l у діаграмі кольоровості "rg" або локусі колориметричної системи RGB; координата g - на яскравість зразка, що замінена у даному випадку коефіцієнтом дифузного відбивання рХ; координата b - на чистоту кольору р, що визначається співвідношенням: де rl - дифузний коефіцієнт спектральної складової кольору, що відповідає координаті gl: r w - Дифузний коефіцієнт білої складової кольору, що відповідає координаті gw; n i m - відсотки спектрального і білого у кольорі С, які знаходяться за "правилом плечей" на лінії l - С - WE . Крім того, у пам'ять комп'ютерно-вимірювальної системи, яка визначає і запам'ятовує точне значення rl зразка шкіри, закладається спектральна густина потужності Ρ Я випромінювання стандартного джерела монохроматора у спектрофотометрі І ординати кривих змішування у вигляді добутків видимого діапазону спектру з максимально можливою роздільною здатністю по довжинам хвиль. Знайдені значення rl множаться і Інтегруються по вказаному спектральному Інтервалу за виразами (3). Далі визначається різниця Pq між коефіцієнтами дифузного відбивання Інтактної з синцем або трупною плямою за виразом: з наступним розрахунком окремо координат кольоровості гемоглобіну за виразом: де Pq(max) - максимальна різниця коефіцієнтів дифузного відбивання Інтактної І шкіри з синцем або трупною плямою у вимірюваному спектральному Інтервалі; - різниці коефіцієнтів дифузного відбивання Інтактної І шкіри з синцем або-трупною плямою на всіх Інши х довжинах хвиль, де немає максимальної різниці. Знаючи ці параметри, одержують координати кольоровості синця в початковій стадії розвитку або трупної плями за виразом: Тоді для кінцевої стадії розвитку синця попередній вираз набуде виду При цьому для компенсації недостатньої яскравості поверхні зразка поруч з системою RGB використовують аналогічну систему HLS (XYZ), що дозволяє шляхом автоматичних перерахунків показників Η І S за допомогою програми Corel DRAW I використання бібліотеки кольорів PANTONE Spot Color збільшити показник світлоти зразка L І відобразити на моніторі ПК визначений колір об'єкту вимірювань у зручній формі, який метамірно співставляють з кольором зразка, що сприймається візуально. Отримана Інформація подається при необхідності як у вигляді координат r, g, b локусу RGB або у вигляді реального кольору при денному сонячному світлі на моніторі ПК, що підтверджує об'єктивність і висоту достовірність колориметричної діагностики біооб'єктів. На основі результатів дослідження оптичних параметрів 1000 зразків Інтактної І 250 зразків шкіри з синцями, трупними плямами та їх обробці за допомогою комп'ютерної програми Corel DRAW з використанням бібліотеки кольорів PANTONE Spot Color розроблений електронний атлас можливих кольорів шкіри людини І крис з ділянки синця та трупних плям, який в даний час практично використовується у судово-медичній експертизі.
