Hатрієва лампа високого тиску

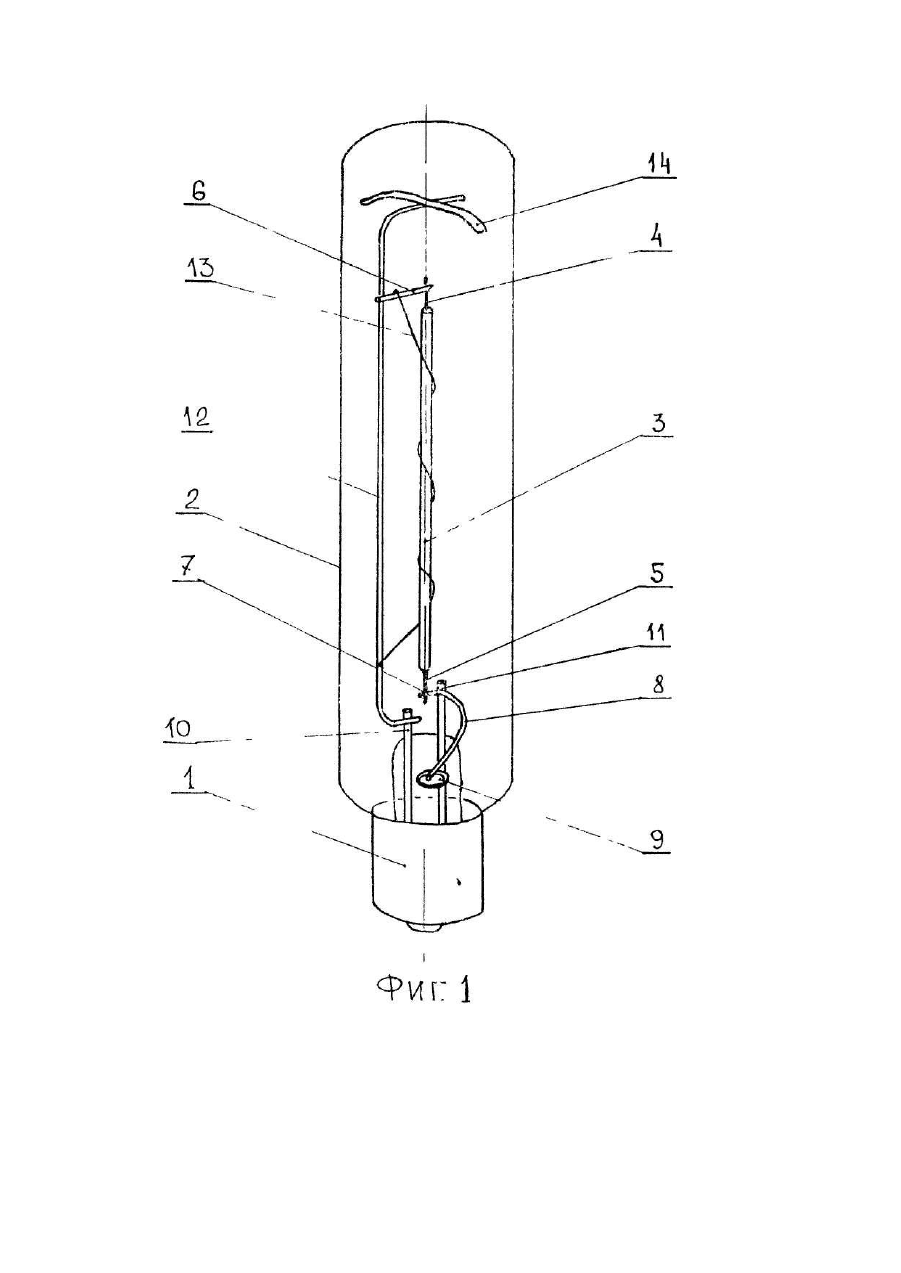

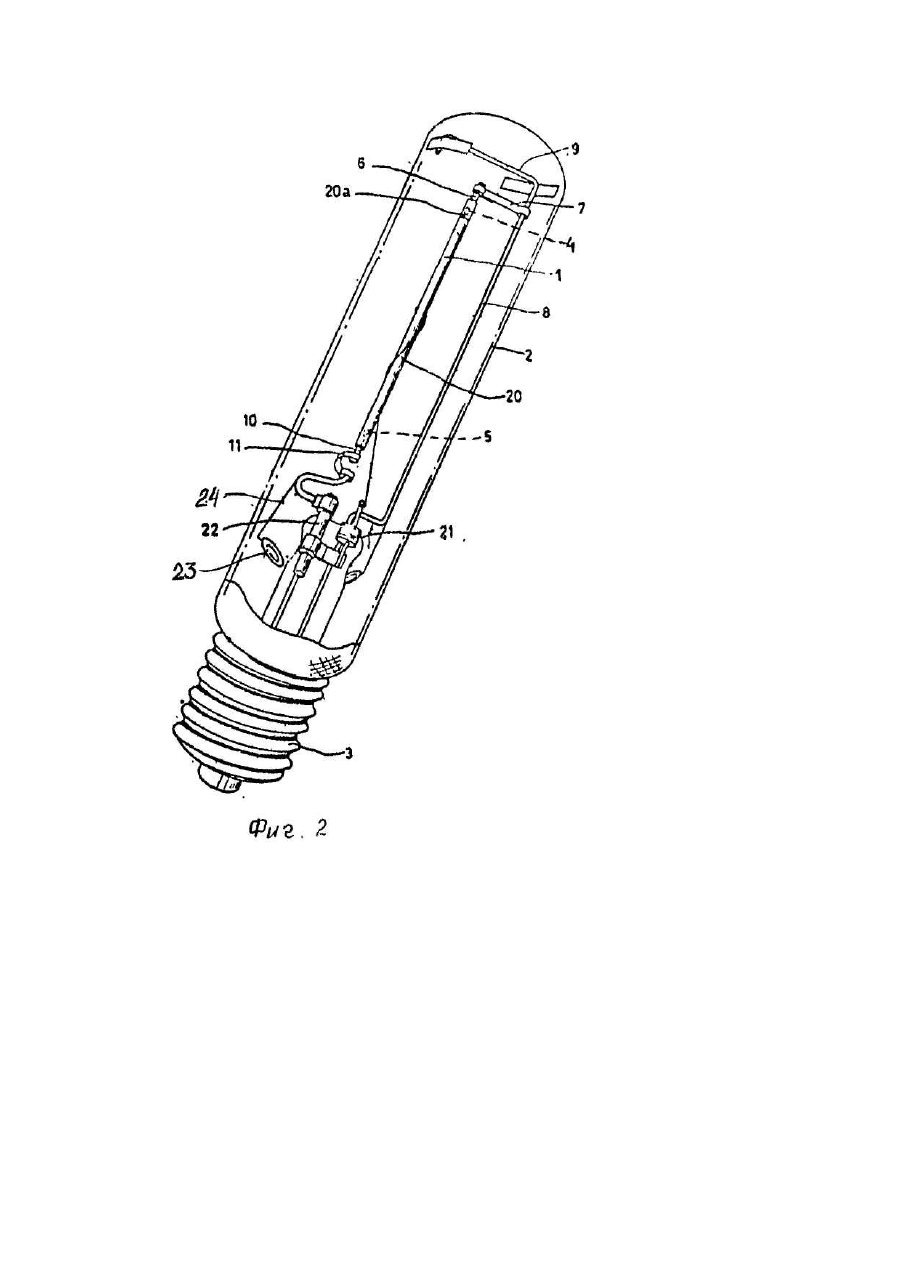

Изобретение относится к электротехнике и может быть использовано при производстве натриевых ламп высокого давления. Известны источники света в виде натриевых ламп высокого давления - ВД. При их изготовлении используют "Газопоглотители распыляемые" по ОСТ 11 ОДО.359.002-75, предназначенные для получения и сохранения рабочего вакуума в электровакуумных приборах, например КРБ-8МА. Газопоглощающие составы удаляют из атмосферы ламп активные газовые примеси. Эффективное газопоглощение позволяет увеличить срок службы ламп. Для размещения газопоглощающи х составов внутрь колбы лампы при ее изготовлении помещают газопоглотитель - деталь в форме диска с нанесенным на него газопоглощающим составом. Крепление газопоглотителя в известных решениях осуществляют на специально предназначенных для этого крепежных элементах. Недостатком аналога является сложность конструкции крепежных элементов газопоглотителей. Наиболее близким устройством-прототипом является патент Нидерландов № 181157, кл. Η 01 J 61/12, опубл. 16.01.87 "Натриевая газоразрядная лампа высокого давления". Лампа (фиг. 2) состоит из внешней колбы с цоколем, внутри внешней колбы расположена горелка, состоящая из трубки, которая на концах имеет электроды. Электроды с помощью вводов соединены металлическим элементами - поддержками к рамке и внутреннему звену др угого трехзвеньевого ввода. Удлиненная часть рамки служит для удержания и центровки горелки. Горелка как и в заявляемой лампе, снабжена снаружи электродом поджига. Пружина служит для натяжения электрода поджига в лампах большой мощности. На фиг. 2: 23 -газопоглотитель, 24 - несущий элемент газопоглотителя. Общими с заявляемым объектом являются внешняя колбы с цоколем, внутри которой расположены горелка с электродом поджига, рамка, удлиненная часть которой служит фиксатором, поддержки, посредством которых за вводы электродов горелка удерживается за рамку и вн утреннее звено трехзвеньевого ввода, а также наличие газопоглотителя на его несущем элементе. Недостатком конструкции прототипа является то, что газопоглотитель закреплен на специально изготовленном для этого элементе, при массовом производстве нетехнологичном. В основу изобретения поставлена задача усовершенствования натриевой лампы высокого давления, в которой изменением конструкции несущи х элементов обеспечивается совмещение функций, выполняемых поддержкой горелки и за счет этого упрощается конструкция лампы и улучшается те хнологичность ее изготовления. Поставленная задача решается тем, что в натриевой лампе высокого давления, состоящей из внешней колбы с цоколем и двумя трехзвеньевыми вводами, при этом внутри внешней колбы расположены горелка с электродом поджига, рамка с фиксатором, поддержки, газопоглотитель, а горелка с одного конца поддержкой прикреплена к внутреннему звену одного трехзвеньевого ввода, с другого конца поддержкой прикреплена к рамке, которая приварена к внутреннему звену второго трехзвеньевого ввода, согласно изобретению, поддержка, прикрепленная к внутреннему звену тре хзвеньевого ввода, дополнительно имеет изогнутую консоль, на конце которой размещен газопоглотитель. Сущность изобретения заключается в том, что вместо изготовления специального элемента, несущего газопоглотитель, как это имеет место в прототипе, одну из поддержек горелки выполняют удлиненной, -таким образом, что она снабжена изогнутой консолью, на конце которой размещен газопоглотитель. При массовом производстве ламп это приведет к экономии трудозатрат вследствие упрощения конструкции. На фиг. 1 представлено аксонометрическое изображение заявляемой натриевой лампы высокого давления; на фиг. 2 - ксерокопия изображения прототипа, взятого из описания изобретения к патенту Нидерландов №181157. Заявляемая лампа (фиг. 1) состоит из цоколя 1 с внешней колбой 2, внутри которой расположена горелка, состоящая из дуговой разрядной трубки 3, на концах которой имеются электроды 4 и 5. Своими вводами электроды 4 и 5 посредством поддержек 6 и 7 прикреплены к рамке 12 и внутреннему звену 11 трехзвеньевого ввода. На изогнутом конце рамки 12 укреплен фиксатор 14. Электрод поджига 13 представляет собой молибденовую "нить, одним концом соединенную с рамкой 12, а вторым концом с поддержкой 6, и по винтообразной линии обвивающую поверхность дуговой разрядной трубки 3. Рамка 12 закреплена на внутреннем звене 10 трехзвеньевого ввода. Газопоглотитель 9 прикреплен к концу изогнутой консоли 8, представляющей собой продолжение поддержки 7 за точкой ее крепления к внутреннему звену 11 трехзвеньевого ввода. Работа газопоглотителя 9 заключается в том, что размещенный на нем газопоглоща-ющий состав, например альбани, представляющий сплав по ОСТ 11 ОДО.359.002-75, при изготовлении лампы разогревают. Испаряясь, активные элементы газопоглотителя поглощают из атмосферы лампы активные газовые примеси, что приводит к увеличению срока службы лампы. В остальном, работа лампы не отличается от работы известных натриевых ламп. Примером конкретного выполнения устройства может служить натриевая лампа вы-сокого давления мощностью 100 Вт, имеющая внешнюю стеклянную колбу 035 мм, общую длин у лампы 180 мм. При этом поддержка, выполненная из никелевой проволоки 0 0,5 мм имеет изогнутую консоль длиной 20 мм, на конце которой размещен газопоглотитель диаметром 8 мм, толщиной диска 1 мм. Заявляемая конструкция лампы позволяет упростить технологию изготовления, что существенно при их массовом производстве.
