Газорозрядна лампа високого тиску

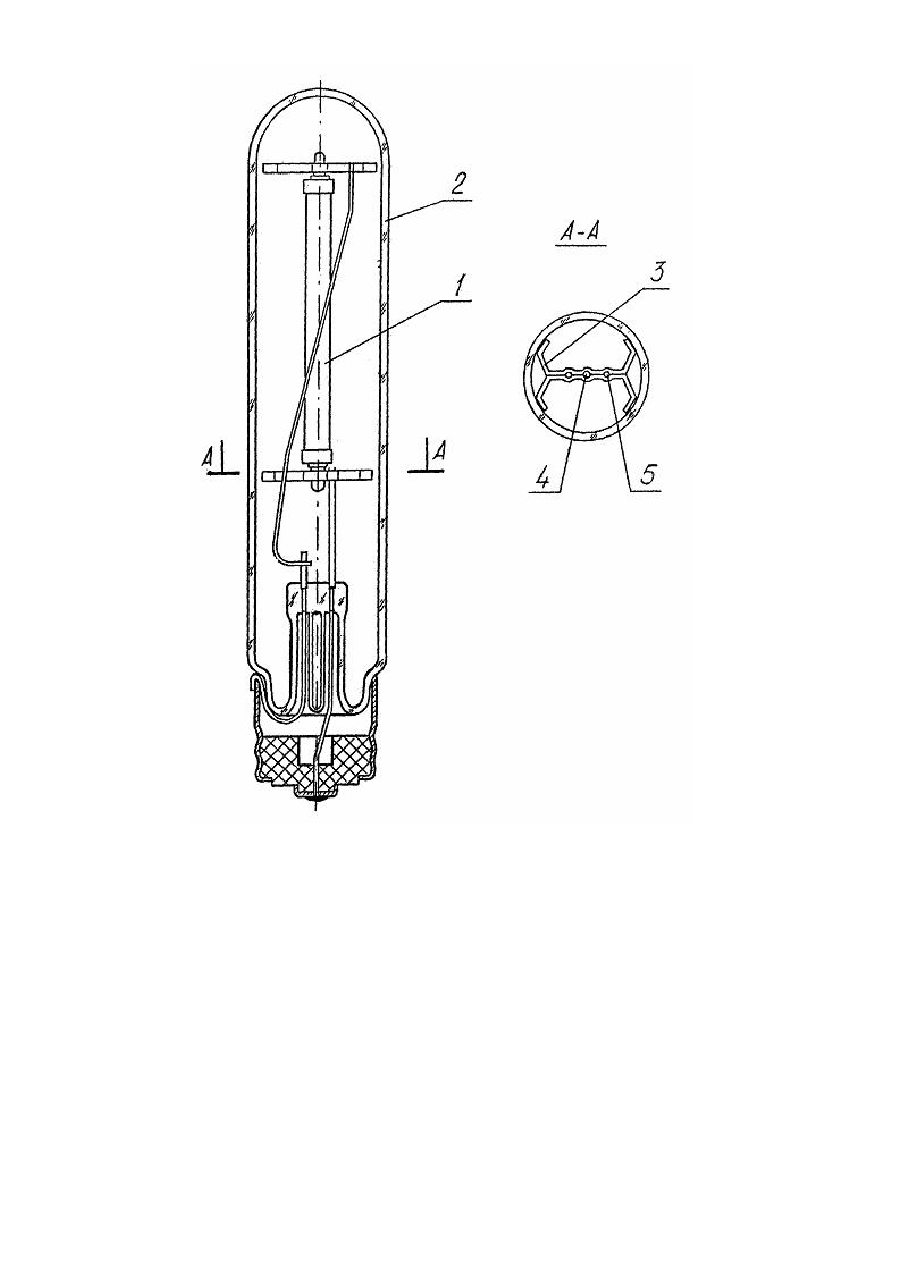

Изобретение относится к области электротехники в частности к области изготовления источников света. Изобретение наиболее эффективно может быть использовано при изготовлении натриевых, металлогалогенных и ртутных ламп высокого давления, выполненных в цилиндрической внешней колбе. Известна конструкция натриевой лампы высокого давления, в которой горелка крепится на ножке с помощью вывода, поддержек, токоподводов и керамических изоляторов, а вывод закрепляется во внешней колбе с помощью пружинных металлических фиксаторов [1]. Недостатком такой конструкции является большое количество элементов различной конфигурации, множество точек сварки, находящихся в различных плоскостях и, следовательно, большая материалоемкость конструкции и невозможность автоматизации процесса монтажа горелки на ножку. Известно устройство для закрепления газоразрядной трубки во внешнем баллоне, состоящее из металлических пластин, снабженных лепестками для закрепления их на соответствующей ножке разрядной трубки и элементов для фиксации пластин во внешнем баллоне, причем пластины прогнуты в средней части до соприкосновения их поверхностей, а элементы фиксации выполнены в виде пластинчатых пружин, попарно закрепленных в месте прогиба каждой пластины перпендикулярно к ним [2]. Недостатком данного устройства является сложность изготовления металлических пластин (фиксаторов) и высокая сложность осуществления монтажа, заключающаяся в многочисленных перегибах лепестков для фиксации устройства на горелке. Наиболее близким к заявляемому объекту является газоразрядная лампа, высокого давления [3], содержащая наполненную рабочим веществом горелку с электродами, установленную на ножке, заваренной во внешнюю колбу и закрепленную с помощью попарно установленных на ее концах металлических пластин, имеющих формованные углубления. В одном углублении закреплен один вывод ножки, электрически соединенный с ближайшим к нему выводом горелки, а в др угом углублении закреплен токопровод к противоположному выводу горелки, соединенный с другим выводом ножки, имеющим меньшую длин у. Недостатком известной конструкции является наличие значительного количества типоразмеров элементов монтажа и наличия ножки с материалоемкими выводами сложной конструкции, затрудняющими осуществление автоматизации процесса монтажа. Материалоемкость лампы больше за счет большей длины и усложненной конструкции токоподвода, который подключен к верхнему электроду лампы, огибая горелку. В основу заявленного изобретения поставлена задача усовершенствования газоразрядной лампы высокого давления, путем конструктивного изменения пластин фиксаторов горелки в колбе за счет чего упрощается процесс монтажа, что позволяет автоматизировать процесс изготовления ламп, а также снижается материалоемкость. Поставленная задача решается тем, что в газоразрядной лампе высокого давления, содержащей наполненную рабочим веществом горелку с электродами, установленную на ножке, заваренной во внешнюю колбу и закрепленную с помощью попарно установленных на ее концах металлических пластин, имеющих формованные углубления, в одном из которых закреплен непосредственно один вывод ножки, электрически соединенный с ближайшим к нему выводом горелки, а в другом закреплен токоподвод к противоположному выводу горелки, соединенный с другим выводом ножки, имеющим меньшую длин у, причем пластины попарно установлены по отношению друг к другу и сварены так, что точки их соприкосновения и оси углублений находятся в одной плоскости, проходящей через продольную ось горелки, согласно изобретению, каждая из указанных пластин имеет дополнительное углубление, расположенное в центре и охва тывающее соответствующий вывод горелки. Расположение всех точек в одной плоскости позволяет использовать многоконтактный сварочный автомат точечной сварки в автоматическом режиме и уменьшить материалоемкость за счет уменьшения длины длинного токоподвода на 20 % и толщины пластин фиксаторов на 80 % по сравнению с прототипом (3) без снижения прочности монтажа. Сущность изобретения поясняется чертежом, на котором представлен общий вид заявляемой газоразрядной лампы. Лампа содержит горелку 1, которая зафиксирована в колбе 2 с помощью фиксаторов 3, выполненных в виде попарно закрепленных на концах горелки металлических пластин, имеющих формованные углубления 4 для подсоединения к горелке и формованные углубления 5 для подсоединения к выводу ножки. Причем фиксаторы одинаковы на обоих концах горелки и имеют по четыре точки соприкосновения с колбой, что позволяет надежно зафиксировать горелку во внешней колбе. Нижний фиксатор крепится непосредственно на прямой удлиненный вывод ножки, верхний электрически соединен с токоподводом 6. Это позволяет значительно снизить материалоемкость монтажа, а размещение элементов монтажа позволяет расположить все точки сварки элементов в одной плоскости, что дает возможность автоматизировать процесс монтажа.
