Спосіб посилення колон

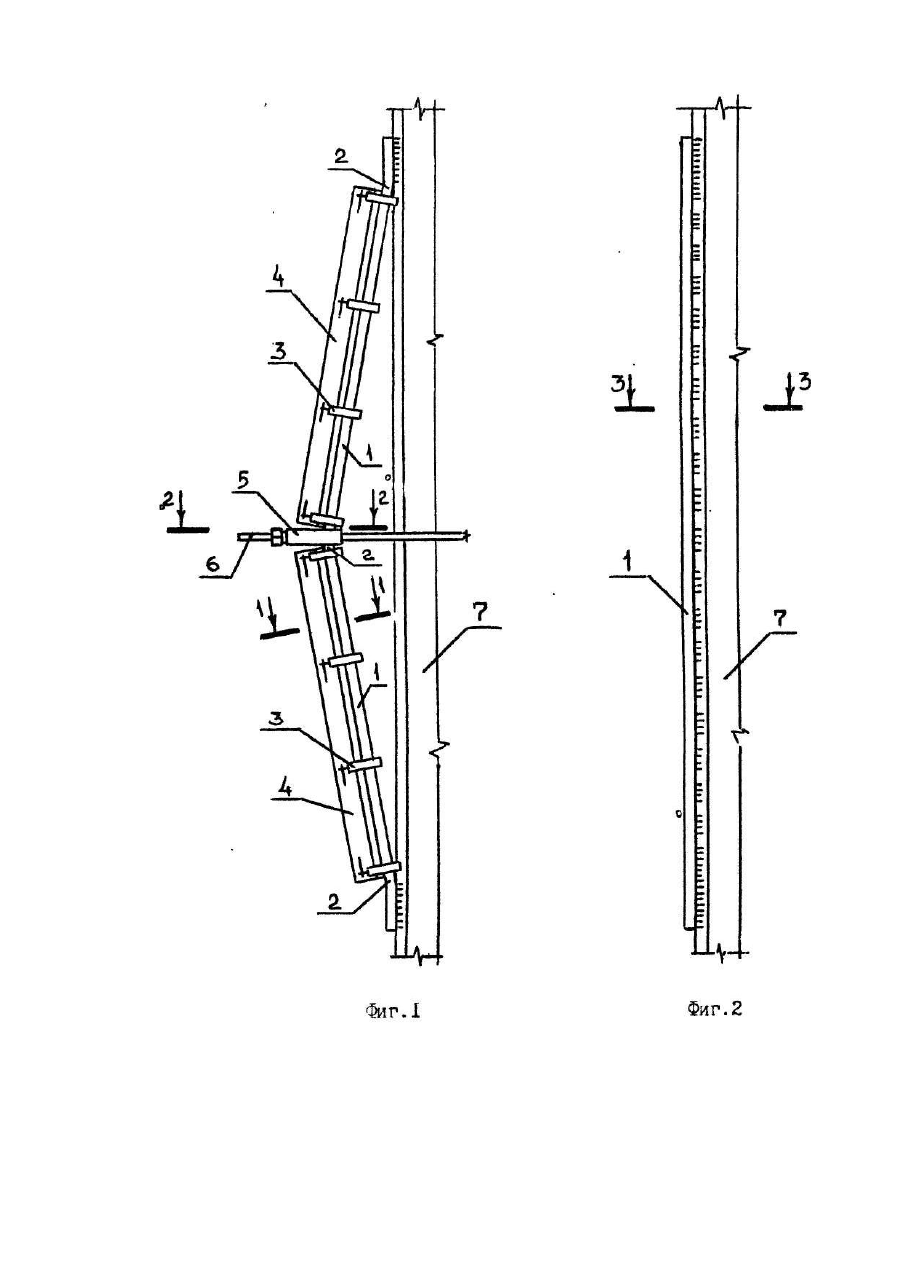

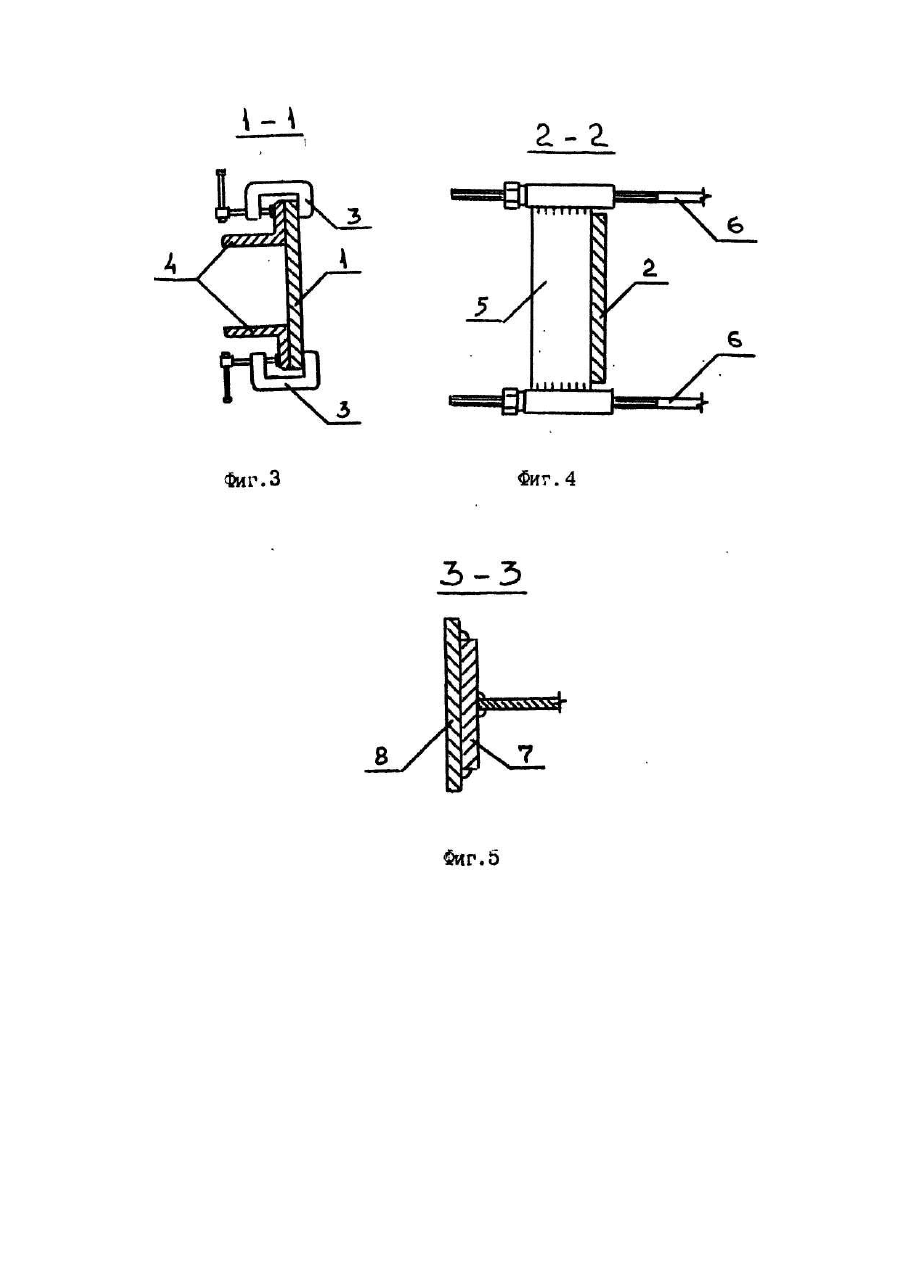

Изобретение относится к строительству и касается усиления колонн и други х сжатых элементов конструкции зданий. Известен, принятый за прототип, способ усиления колонн и других сжатых элементов конструкций зданий дополнительными стержнями с предварительным напряжением (авт.св. СССР №100439, кл. 37 в, Зоз, 1953), включающий излом (перегиб) дополнительных стержней по середине, закрепление их концов на усиливаемом элементе, выпрямление при помощи стяжных болтов и закрепление в выпрямленном положении попарно накладными планками. Признаками прототипа, совпадающими с существенными признаками предполагаемого изобретения, являются: способ усиления колонн и други х сжатых элементов конструкций зданий дополнительными стержнями с предварительным напряжением, включающий перегиб дополнительных стержней, закрепление их концов на усиливаемом элементе, выпрямление при помощи стяжных болтов и закрепление в выпрямленном положении. Причинами, препятствующими достижению технического результата (упростить конструкцию дополительных стержней), являются необходимость наличия в дополнительных стержнях, как гибких участков (для перегиба) так и жестких элементов, обеспечивающих устойчивость и усложняющих конструкцию дополнительных стержней. В основу изобретения поставлена задача усовершенствования способа усиления колонн и других сжатых элементов конструкций зданий дополнительными стержнями с предварительным напряжением за счет выполнения дополнительных стержней из металлической полосы, к которой на время монтажа прикрепляют жесткие продольные ребра, демонтируемые после закрепления стержней в выпрямленном положении, что позволяет упростить конструкцию дополнительных стержней. При этом проявляются следующие потребительские свойства: снижаются затраты труда, энергии и металла на изготовление дополнительных стержней. Поставленная задача решается тем, что способ усиления колонн и других сжатых элементов конструкций зданий дополнительными стержнями с предварительным напряжением включает: перегиб дополнительных стержней, закрепление их концов на усиливаемом элементе, выпрямление при помощи стяжных болтов и закрепление в выпрямленном положении и согласно изобретению дополнительные стержни выполняются из металлической полосы, к которой на время монтажа прикрепляются жесткие продольные ребра, демонтируемые после закрепления стержней в выпрямленном положении. Между совокупностью существенных признаков и достигаемым техническим результатом существует следующая причинно-следственная связь: - во первых, выполнение стержней из металлической полосы допускает их перегиб; - во вторых, прикрепление к дополнительным стержням жестких продольных ребер обеспечивает их устойчивость во время монтажа; - в третьих, после закрепления дополнительных стержней в выпрямленном положении их устойчивость обеспечивается совместной работой с усиливаемым элементом, что допускает демонтаж жестких продольных ребер; - в че твертых, выполнение дополнительных стержней из металлической полосы приводит к упрощению их конструкции. Технический результат т.е. упрощение конструкции дополнительных стержней достигается лишь при совокупности существенных признаков предполагаемого изобретения. На фиг. 1 изображен дополнительный стержень после закрепления его концов на усиливаемом элементе; на фиг. 2 - сжатый элемент усиленный дополнительным стержнем; на фиг. 3 - присоединение жестких продольных ребер к дополнительному стержню; на фиг. 4 - стяжное устройство; на фиг, 5 - присоединение дополнительного стержня к усиливаемому сжатому элементу в плане. Усиление сжатых элементов, например, металлических колонн двутаврового сечения осуществляется следующим образом. Дополнительный стержень 1 из металлической полосы перегибается с образованием изломов 2, к нему при помощи струбцин 3 прикрепляются жесткие продольные ребра 4. В промежуток между торцами жестких продольных ребер 4 вставляется траверса 5 с продетыми через ее проушины концами стяжных болтов 6, другие концы которых крепятся к усиливаемой колонне 7 (при одностороннем усилении) или к симметрично расположенной траверсе (при двустороннем усилении). Концы дополнительного стержня 1 привариваются к усиливаемой колонне 7. Закручиванием гаек на стяжных болтах 6 дополнительный стержень 1 выпрямляется, в нем возникает сжимающее усилие, а усиливаемая колонна 7 разгружается. Выпрямленный дополнительный стержень 1 приваривается к усиливаемой колонне 7 по всей длине, после чего жесткие продольные ребра 4, струбцины 3, траверса 5 и стяжные болты 6 демонтируются.
