Калібратор струму

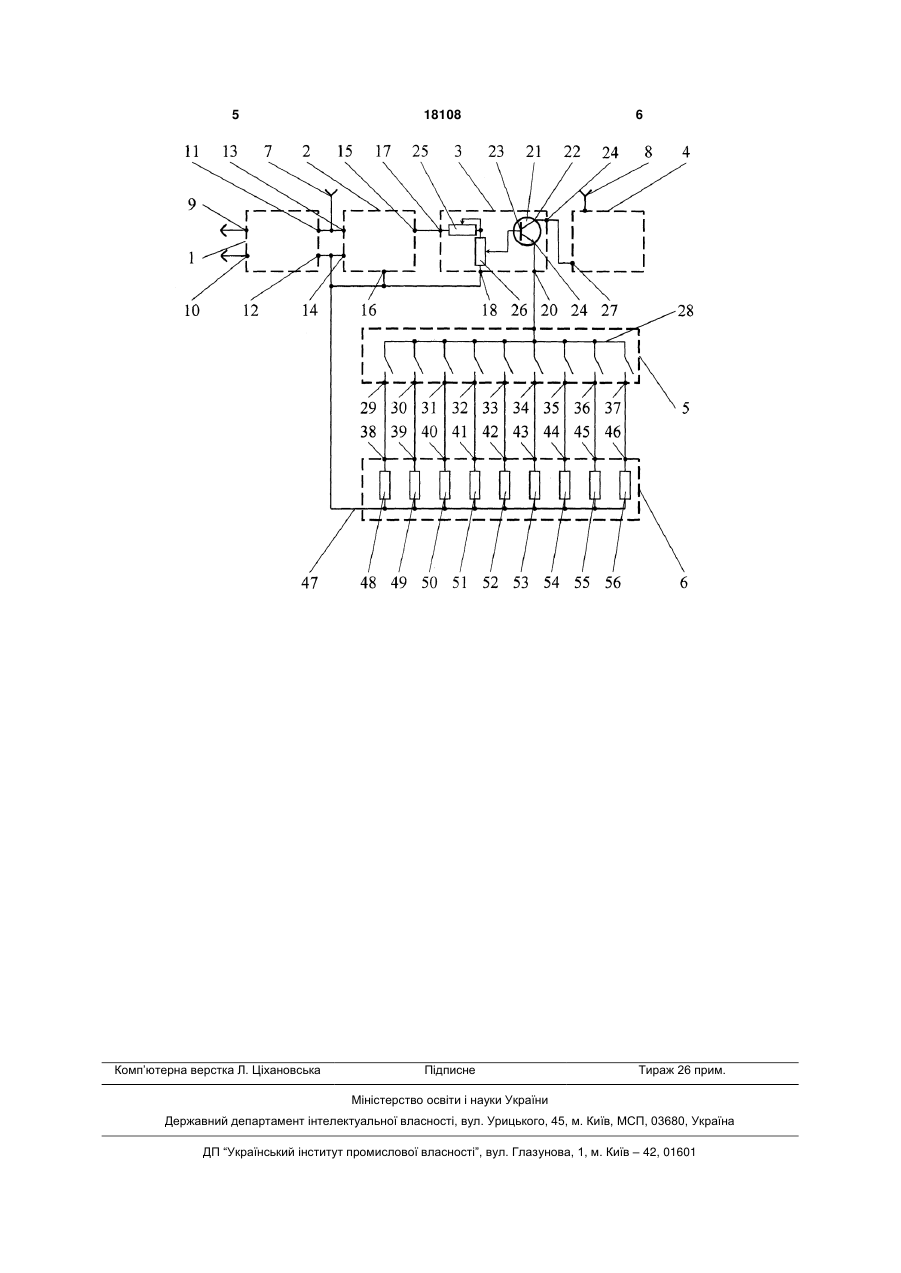

1. Калібратор струму, що містить блок живлення, блок стабілізації напруги, блок корекції сили струму на одному транзисторі, блок калібрації струму, комутуючий пристрій, блок індикації і вивідні клеми, який відрізняється тим, що регулюючий резистор у колі бази транзистора блока корекції сили струму виконаний складеним з резистора корекції сили струму і резистора корекції напруги, при цьому блок індикації включений у коло колектора, а блок калібрації струму виконаний на основі 3 18108 4 резисторів заданого опору у вигляді паралельно інтенсифікувати процес навчання і підвищити з'єднаних резисторів з постійними номіналами наочність при проведенні навчальних лабораторвідповідно до вибраної залежності, при цьому траних робіт. нзистор блоку корекції сили струму з'єднаний еміНа кресленні представлена функціональна тером тільки з вхідним виводом комутуючого присхема запропонованого калібратора струму. строю, базою - з регулюючим виводом резистора Калібратор струму містить блок живлення 1, корекції напруги, колектором - із блоком індикації, блок стабілізації 2, блок корекції сили струму 3, крім цього одна з вивідних клем з'єднана з другим блок індикації 4, блок комутації 5, блок калібрації виводом блоку індикації, а друга клема - із плюсом струму 6, і вивідні клеми 7 (+) і 8 (-). блоку живлення, при цьому комутуючий пристрій Блок живлення 1 містить вхідні виводи 9, 10 і вихідними виводами з'єднаний з відповідними вивихідні виводи 11 (+), 12 (-). водами блоку калібрації струму з можливістю неБлок стабілізації 2 містить вхідні виводи 13, 14 залежного підключення вхідного виводу комутуюі вихідні виводи 15, 16. чого пристрою до кожного з резисторів блоку Блок корекції сили струму 3 містить виводи 17, калібрації струму, другі виводи яких приєднані до 18, 19 і 20, виконаний із транзистора 21 з колектозагального мінуса блоку живлення. Крім того, рером 22, базою 23, емітером 24, резистора корекції зистори блоку калібрації струму виконані з номінасили струму 25 і резистора корекції напруги 26. лами опорів відповідно до залежності: 1, 2, 3, 4, Блок індикації 4 містить вхід 27 і вихід 8 (-). 10, 20, 20, 40, 50. Блок комутації 5 виконаний з комутуючого Виконання регулюючого резистора в колі бази пристрою з загальним виводом 28 і периферійнитранзистора блоку корекції сили струму складеним ми виводами 29-37. з резистора корекції сили струму і резистора кореБлок калібрації струму 6 містить входи 38-46, кції напруги, дозволяє встановити верхню межу вихід 47 і складається з резисторів 48-56, з'єднаструму через транзистор, стабілізувати режим йоних однією стороною з входами 38-46, відповідно, го роботи, спростити настроювання калібратора а іншою стороною з виходом 47. струму. Калібратор струму працює таким чином. Включення блоку індикації в коло колектора На вхідні виводи 9, 10 блоку живлення 1 подадозволяє безпосередньо виміряти реальне знається змінна напруга з мережі навчального кабінечення сили струму в колі споживача. ту. З виходів 11 і 12 випрямлена напруга (+) і (-), Виконання блоку калібрації струму на основі надходить на вхідні виводи 13 і 14 блоку стабілізарезисторів заданого опору у вигляді паралельно ції 2, відповідно. Крім того, напруга з виходу 11 (+) з'єднаних резисторів з постійними номіналами подається на вивідну клему 7. Стабілізована ж відповідно до вибраної залежності дозволяє одеркеруюча напруга з вихідного виводу 15 (+) - на жувати фіксовані значення струмів на виході і вхідний вивід 17, відкіля через дільник, що складаспрощує процес настроювання калібратора. ється з послідовно з'єднаних резистора корекції З'єднання емітера транзистора блоку корекції сили струму 25 і резистора корекції напруги 26, сили струму тільки з вхідним виводом комутуючого попадає на базу 23 транзистора 21. При достатній пристрою, бази - з регулюючим виводом резистовеличині сигналу транзистор 21 відкривається і ра корекції напруги, колектора - із блоком індикаструм протікає через перехід колектор - емітер. З ції, крім цього з'єднання однієї з вивідних клем із виводу 20 струм надходить на загальний вивід 28 другим виводом блоку індикації, а другої клеми - із блоку комутації 5. З виводу 24 струм надходить на плюсом блоку живлення, при цьому з'єднання ковхід 27 блоку індикації 4 і, проходячи через останмутуючого пристрою вихідними виводами з відпоній, надходить на вихід 8 (-). відними виводами блоку калібрації струму з можЗ загального виводу 28 через замкнуті контакливістю незалежного підключення вхідного виводу ти блоку комутації 5 (контакти можуть бути замкнукомутуючого пристрою до кожного з резисторів ті незалежно один від одного) сигнал надходить на блоку калібрації струму, другі виводи яких приєдпериферійні виводи 29-37. Сигнали з останніх нанані до загального мінуса блоку живлення, дозводходять на відповідні входи 38-46 блоку калібрації ляє одержувати в колі споживача струми, значенструму 6, далі на відповідні резистори 48-56. Веня яких будуть аналогічні струмам у колі емітера личина сигналу задається номіналами опорів (емітерний повторювач), при цьому струми в задаостанніх. З цих резисторів сигнал надходить на них границях не залежать від опору в колі, а також загальний вихід 47, з'єднаний з виводом 12 блоку дозволяє мінімізувати кидки струму при комутаційживлення 1, виводами 14 і 16 блоку стабілізації 2 і них переключеннях. далі з виводом 18 блоку корекції сили струму 3. Використання калібратора струму в порівнянні При цьому блок індикації 4 показує нульовий з відомими дозволяє: струм. При замиканні зовнішнім колом споживача спростити процес настроювання калібратора клем 7 і 8 і за умови замкнутих контактів блоку струму; комутації 5 через споживач буде протікати струм, спростити процес одержання фіксованих знащо визначається резисторами 48-56 і опором у чень струмів; колі споживача. При цьому блок індикації 4 покаже мінімізувати кидки струму при комутаційних реальне значення сили струму у колі споживача, переключеннях; що не залежатиме у заданих границях від опору зовнішнього кола. 5 Комп’ютерна верстка Л. Ціхановська 18108 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
