Пристрій підтримки режиму роботи по постійному струму підсилювача

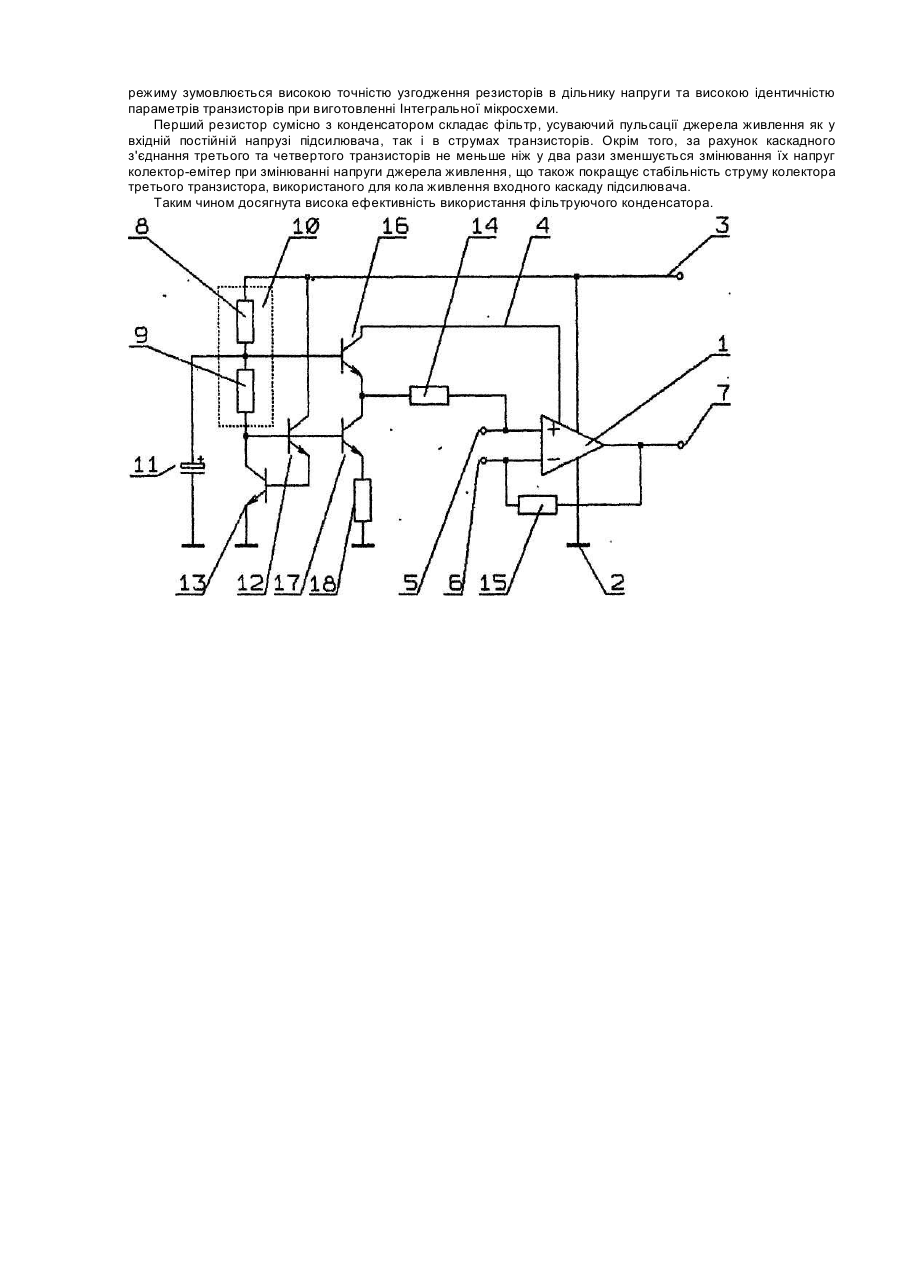

Винахід належить до галузі електронних пристроїв і може бути використаний при побудові Інтегральних мікросхем. Найбільш близьким технічним рішенням є пристрій підтримки режиму роботи по постійному струму підсилювача, маючого загальну шину, шину живлення та окреме коло живлення входного каскаду, прямий та інверсний входи, вихід, складений із першого та другого резисторів, складаючих дільник напруги, верхнім виводом підімкнутий до шини живлення, конденсатора, підімкнутого середнім виводом дільника напруги та' загальною шиною, першого транзистора, підімкнутого базою до нижнього виводу дільника напруги, другого транзистора, підімкнутого емітером до загальної шини, колектором - до бази, а базою - до емітеру першого транзистора, третього резистора, підімкнутого першим виводом до прямого входу підсилювача, четвертого резистора, підімкнутого виходом та Інверсним входом підсилювача, третього транзистора, база та емітер якого підімкнуті до бази та емітеру другого транзистора, а колектор - до Інверсного входу підсилювача, опорного джерела, підімкнутого до шини живлення та загальної шини, першого та другого діодів, з'єднаних послідовно, джерела струму, живлячого анод першого діода від виходу опорного джерела, до якого підімкнуте коло живлення входного каскаду підсилювача, катод другого діода підімкнутий до загальної шини, другий вивід третього резистора підімкнутий до аноду першого діода, колектор першого транзистора підімкнутий до входу опорного джерела. Перевагою цього пристрою є раціональне використання конденсатора, фільтруючого пульсації джерела живлення у всіх вхідних колах підсилювача. Недоліками έ складність пристрою та менш точна, в порівнянні з відомим рішенням, підтримка напруги на виході підсилювача, рівної половині напруги джерела живлення, що зумовлюється використанням як відношення резисторів, так і струмового дзеркала, в якому коефіцієнт повторення струму залежить від коефіцієнту підсилення транзисторів. В основу винаходу покладено завдання спрощення пристрою та отримання високої точності підтримки режиму роботи підсилювача по постійному струму при збереженні раціонального використання конденсатора, фільтруючого пульсації джерела живлення. Поставлене завдання вирішується тим, що в пристрій підтримки режиму роботи по постійному струму підсилювача з загальною шиною, шиною живлення, окремим колом живлення вхідного каскаду, прямим та Інверсним входами і виходом, який містить складений Із першого та другого резисторів дільник напруги, першим виводом підімкнутий до шини живлення, конденсатор, підімкнутий між середнім виводом дільника напруги та загальною шиною, перший транзистор, підімкнутий базою до другого виводу дільника напруги, другий транзистор, підімкнутий емітером до загальної шини, колектором - до бази, а базою - до емітеру першого транзистора, третій резистор, підімкнутий першим виводом до прямого входу підсилювача, четвертий резистор, підімкнутий між виходом та інверсним входом підсилювача, згідно винаходу, введені третій та четвертий транзистори та п'ятий резистор, при цьому база третього транзистора з'єднана з середнім виводом дільника напруги, емітер з'єднаний з колектором четвертого транзистора та другим виводом третього резистора, база четвертого транзистора з'єднана з базою першого транзистора, а емітер з'єднаний через п'ятий резистор з загальною шиною, колектор третього транзистора з'єднаний з колом живлення входного каскаду підсилювача, а колектор першого транзистора підімкнутий до шини живлення. Заявляєме технічне рішення у порівнянні з найбільш близьким технічним рішенням має меньше елементів та точніше підтримує режим роботи підсилювача по постійному струму, бо використовую стабільність відношення резисторів та високу Ідентичність параметрів транзисторів в Інтегральній технології. На кресленні подана принципова електрична схема пристрою підтримки режиму роботи по постійному струму підсилювача 1, маючого загальну шину 2, шину живлення 3 та окреме коло живлення входного каскаду 4, прямий 5 та Інверсний 6 входи і вихід 7, пристрій підтримки режиму роботи підсилювача і складається Із першого 8 та другого 9 резисторів, складаючих дільник напруги 10, першим виводом підімкнутий до шини живлення 3, конденсатора 11, підімкнутого між середнім виводом дільника напруги 10 та загальною шиною 2, першого транзистора 12. підімкнутого базою до другого виводу дільника напруги 10, другого транзистора 13, підімкнутого емітером до загальної шини 2,колектором -до бази, а базою - до емітеру першого транзистора 12* третього резистора 14, підімкнутого першим виводом до прямого входу 5 підсилювача 1, четвертого резистора 15, ввімкнутого виходом 7 та Інверсним входом б підсилювача 1, третього 16 та четвертого 17 транзисторів та п'ятого резистора 18, при цьому база третього транзистора 16 з'єднана з середнім виводом дільника напруги 10, емітер з'єднаний з колектором четвертого транзистора 17 та другим виводом третього резистора 14, база четвертого транзистора 17 з'єднана з базою першого транзистора 12, а емітер з'єднаний через п'ятий резистор 18 з загальною шиною колектор третього транзистора 16 з'єднаний з виводом окремого кола живлення входного каскаду 4 підсилювача 1, а колектор першого транзистора 12 підімкнутий до шини живлення 3. Пристрій функціонує наступним чином. При рівності опорів першого 8 та другого 9 резисторів падіння напруги Ur на кожному з резисторів відображується формулою Де Ucc - напруга на шині живлення 3; U0 - напруга на переході база-емітер транзистора в активному режимі. Напруга на емітері третього транзистора 16 рівна напрузі живлення за вирахуванням падіння напруги на першому резисторі 8 та переході база-емітер третього транзистора 16 При підстановці (1} в (2) маємо Ue = Ucc/2. Таким чином, на прямий вхід підсилювача через третій резистор подається напруга, рівна половині значення напруги джерела живлення. За рахунок зворотного зв'язку через четвертий резистор така ж напруга підтримуєтьря на виході підсилювача (при відсутності сигналу на входах підсилювача). Точність підтримки режиму зумовлюється високою точністю узгодження резисторів в дільнику напруги та високою ідентичністю параметрів транзисторів при виготовленні Інтегральної мікросхеми. Перший резистор сумісно з конденсатором складає фільтр, усуваючий пульсації джерела живлення як у вхідній постійній напрузі підсилювача, так і в струмах транзисторів. Окрім того, за рахунок каскадного з'єднання третього та четвертого транзисторів не меньше ніж у два рази зменшується змінювання їх напруг колектор-емітер при змінюванні напруги джерела живлення, що також покращує стабільність струму колектора третього транзистора, використаного для кола живлення входного каскаду підсилювача. Таким чином досягнута висока ефективність використання фільтруючого конденсатора.
